SS400は、機械フレーム、ブラケット、架台などの構造部品で使われることが多い鋼材です。切削加工を行う場合、材料が入手しやすいことだけでなく、素材の形状、黒皮や表面状態、除去量、必要な精度、加工後の防錆までを確認する必要があります。

重要ポイントSS400の切削加工では、「加工できるか」と「要求精度を安定して満たせるか」を分けて考えることが重要です。板厚や素材状態、基準面、クランプ、除去量、後工程を図面段階から整理すると、反り・歪み・表面状態に関する認識差を減らしやすくなります。

SS400とは

SS400は、JIS G 3101:2024で規定される一般構造用圧延鋼材の種類の一つです。材料記号の「SS」は一般構造用圧延鋼材を示し、建築・設備・機械構造に使われる鋼材として広く流通しています。板、形鋼、丸鋼など、素材の供給形態が多いことも、設計時に検討される理由の一つです。

ただし、SS400という記号だけで、完成部品の寸法安定性、表面品質、熱処理後の性質、加工時間を決めることはできません。JISの機械的性質には板厚などの区分があり、実際の部品では素材状態、形状、加工方法、後工程も品質に影響します。

工具で材料を削る加工の全体像は、「切削加工とは」で確認できます。本記事では、その中でもSS400を部品材料として選ぶときの加工上の判断に焦点を当てます。

SS400の特性と切削加工への影響

SS400は一般構造用の部品に使われることが多く、必要な強度とコストのバランスを考えやすい材料です。一方で、用途や形状によっては、より高い強度、耐摩耗性、熱処理性、表面状態の安定性が必要になることがあります。材料名だけではなく、部品がどのような力を受け、どの面が機能に重要かを先に整理します。

素材形状と表面状態を確認する

SS400には、板、丸鋼、形鋼などの形態があります。たとえば板材からポケットや穴を加工する場合と、丸材から軸形状を加工する場合では、保持方法、基準面、切りくずの逃げ方が異なります。熱間圧延材では黒皮が残ることもあるため、どの面を基準にし、どの面を仕上げるかを図面で明示することが大切です。

外観面や塗装下地になる面では、機能上必要な面粗さだけでなく、黒皮の残し方、傷、バリ、打痕の許容範囲も確認します。すべての面を同じ仕上げにすると、必要のない工程が増える場合があります。

反り・歪みは材料名だけで決まらない

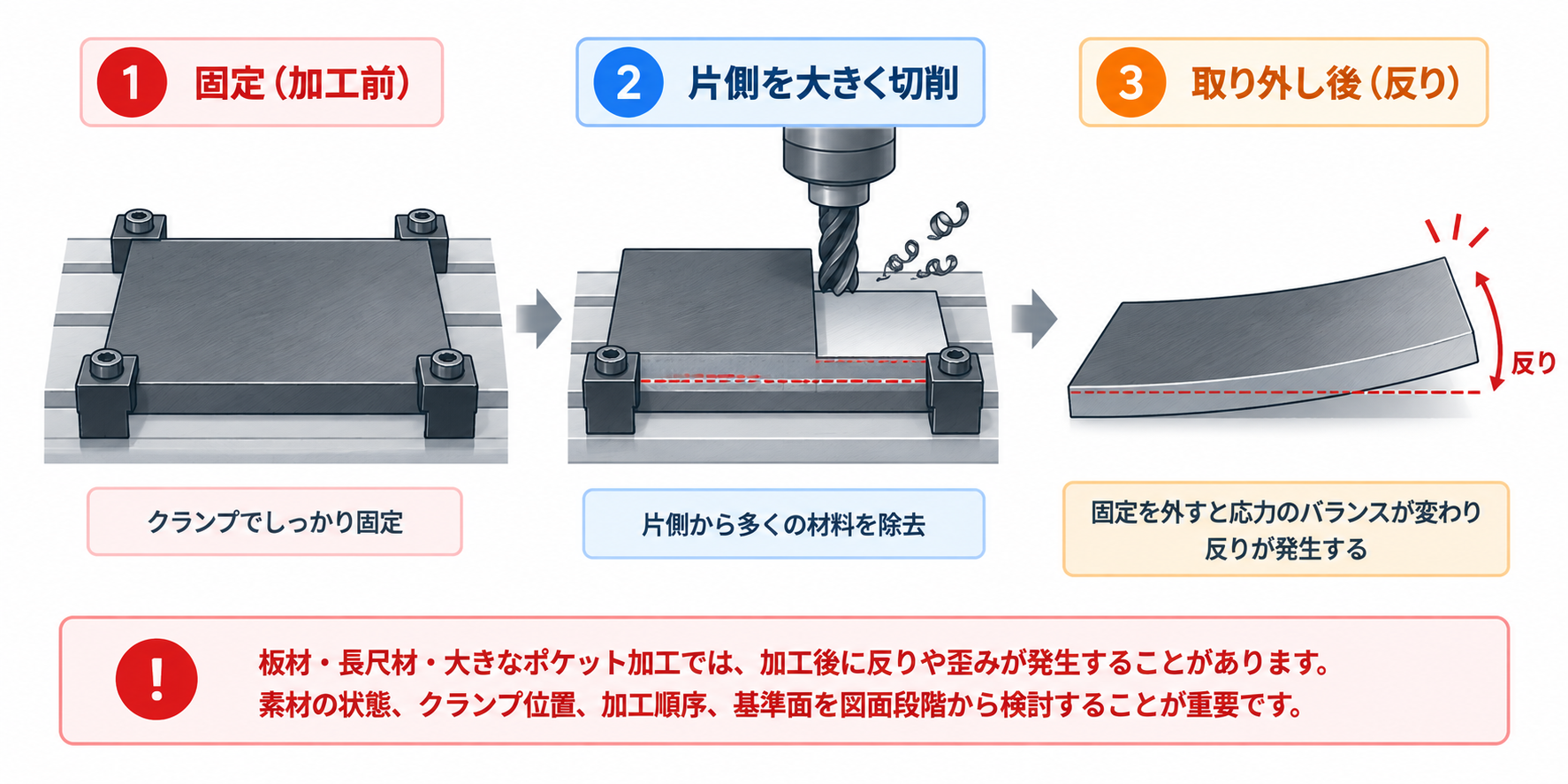

板材、長尺材、大きなブロックでは、素材に残る内部応力や、片側から大きく材料を除去する工程によって、反りや歪みが現れることがあります。SS400焼鈍材は内部応力を軽減する選択肢の一つですが、それだけで変形を完全に防げるわけではありません。

実務上は、素材の初期状態、肉厚の偏り、基準面の取り方、クランプ位置、加工順序、取り外し後に測る寸法を組み合わせて確認します。反りを「加工者の調整不足」と決めつけず、設計段階で工程に必要な余裕を持たせることが重要です。

錆と後工程を初期段階で決める

SS400は使用環境によって防錆を考慮する必要があります。塗装、めっき、油の塗布などの方法は、屋内外、湿気、接触する部材、外観、組み付け後の保守条件によって変わります。切削後にどの表面処理を行うかで、仕上げ面、ねじ部、マスキング、検査の考え方も変わります。

そのため、図面には「防錆が必要」という抽象的な指示だけでなく、対象面、必要な外観、後工程で変更できない箇所を記載します。加工工程と表面処理を別々に決めるのではなく、部品の最終使用状態から逆算します。

SS400の切削加工で注意したいポイント

SS400の切削では、加工前の材料状態と基準面を確認することが基本です。素材に反りがある、黒皮が厚い、切断面が粗いといった状態では、最初の保持や基準面の設定が、後工程の寸法や平面に影響します。必要な寸法をどの工程で確保するかを先に決めます。

工具・切りくず・切削油を個別に決めつけない

工具の材質、刃数、刃形、切削油の有無は、SS400という材料名だけで固定できません。フライス・旋盤・穴あけのどれを行うか、素材の表面状態、加工代、工具の突出し、要求面、数量によって最適な組合せは変わります。

切削条件を検討するときは、回転数や送りの数値だけを先に決めず、工具が安定して切れるか、切りくずが加工点から排出されるか、熱や振動が面品質に影響しないかを確認します。工具の基本は    「切削工具とは」、条件を構成する要素は「切削条件とは 」で解説しています。

薄板・長尺・大物は固定方法も品質条件になる

薄板や長尺材は、クランプの力や切削時の負荷でたわみやすくなります。また、大きなポケットを片側に設ける部品では、加工前後でバランスが変わり、取り外し後に状態が変化することがあります。加工機上での測定だけでなく、自由状態で確認する面や寸法を決めておくことが重要です。

必要に応じて、素材の余肉、工程分割、基準面の取り直し、加工後の測定方法を検討します。どの方法を採るかは、部品サイズ、数量、要求公差、後工程によるため、図面と用途を共有したうえで判断します。

フライス・旋盤で考えるSS400の加工

SS400は、平面、ポケット、穴、溝などを加工するフライス加工と、丸材から外径・内径・ねじを加工する旋盤加工の両方で使われます。部品形状に合う加工方法を選ぶだけでなく、基準面と保持方法を工程設計に組み込むことが大切です。

フライス加工では、基準面を最初にどう作るかが、後工程の平面度や穴位置の確認に関係します。旋盤加工では、素材の振れ、チャックでつかむ位置、加工後にどこを基準に検査するかを整理します。穴あけの基本は、「穴あけ加工とは」も参考になります。

SS400・S45C・S50Cをどう選ぶか

SS400、S45C、S50Cは、いずれも鉄系部品の候補になりますが、材料を選ぶ理由は異なります。SS400は一般構造用の部品で検討されやすく、S45C・S50Cは強度、硬度、耐摩耗性、熱処理を含む要求がある場合に比較候補になります。

S45CやS50Cが必要かどうかは、SS400より「高級」かどうかではなく、部品が受ける荷重、摩耗、衝撃、熱処理、寸法安定性、製造コストに必要性があるかで判断します。熱処理を前提にする場合は、切削加工後の変化や最終寸法の仕上げ工程も含めて計画します。

設計図面・見積もり前の確認項目

SS400部品の見積もりでは、材質名、数量、外形寸法だけでは、工程と品質の判断に足りないことがあります。次の項目を整理すると、加工側が保持方法、加工順序、検査方法を検討しやすくなります。

• SS400の材料指定、板・丸材・形鋼などの素材形状、板厚または素材寸法

• 2D図面と、用意できる場合は3D CADデータ

• 重要寸法、公差、基準面、表面粗さ、バリや傷の許容範囲

• 薄板・長尺・大物、深いポケットなど、変形に注意が必要な形状

• 溶接、熱処理、塗装、めっき、防錆などの後工程

• 数量、用途、検査項目、変更できない機能条件

寸法公差や位置関係は、必要な箇所に絞って指定します。基準面と機能上重要な位置関係を整理する方法は、「幾何公差とは」で確認できます。

図面、材料、数量、重要な品質条件が整理されていると、加工方法を早い段階で検討しやすくなります。プリント基板製造と部品実装の試作・量産に関する情報も確認したい場合は、 PCBgogoを開発全体の情報整理に役立ててください。

CNC加工の見積もりを確認する

SS400の切削加工 FAQ

SS400は切削加工しやすいですか？

一般構造用の鋼材として広く使われますが、加工しやすさは素材の状態、黒皮、形状、工具、保持方法、要求面によって変わります。材料名だけで判断せず、部品の条件ごとに工程を確認してください。

SS400とS45Cはどのように使い分けますか？

SS400は一般構造用の部品、S45Cは強度・硬度や熱処理を含む機械部品の要求で比較されることがあります。荷重、摩耗、熱処理、後工程、精度、コストを合わせて選定します。

SS400の切削加工で反りや歪みが起こるのはなぜですか？

素材に残る内部応力、肉厚の偏り、片側からの大きな除去、クランプ、加工順序などが関係します。素材状態だけでなく、どの面を基準にし、どの順序で加工・測定するかを確認することが重要です。

SS400は熱処理が必要ですか？

必要かどうかは部品の機能によって決まります。SS400は一般構造用圧延鋼材であり、熱処理による硬度・耐摩耗性の付与を主な目的とする材料が必要な場合は、S45Cなどを含めて材料選定から検討します。

SS400部品の見積もりに何を準備すればよいですか？

材質、素材形状、数量、2D図面・3D CAD、重要寸法、公差、表面状態、後工程、検査条件を準備します。薄板や長尺材では、反り・歪みをどの状態で評価するかも共有してください。

まとめ

SS400の切削加工では、一般構造用鋼材という位置付けを理解したうえで、素材形状、表面状態、除去量、固定、精度、防錆・後工程を総合的に確認します。SS400・S45C・S50Cの選定は、材料名の比較だけで終わらせず、部品の荷重、摩耗、熱処理、寸法安定性、製造条件から判断することが重要です。
