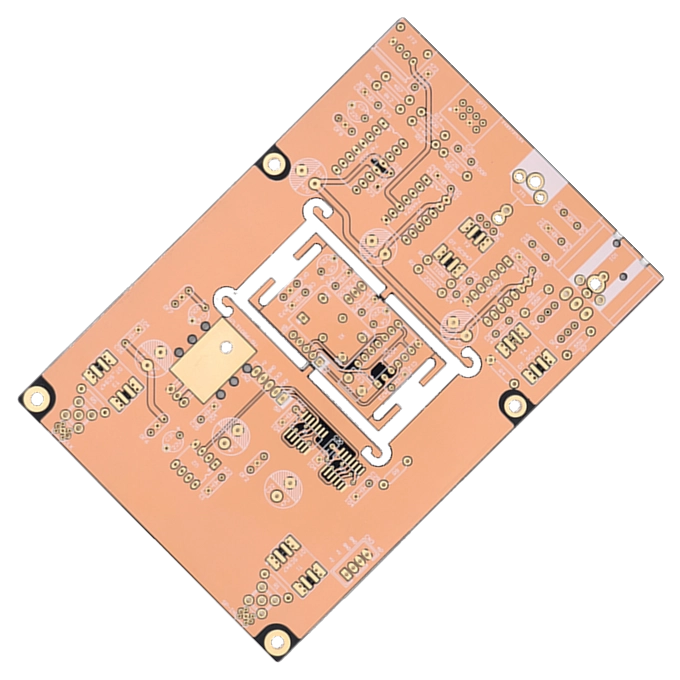

両面プリント基板 寸法≤100×100mm
お薦め仕様: FR4、1.6mm、1oz、有鉛半田レベラー、緑色のレジスト、白色のシルク
10枚
2-3 日
1200円
100枚
3-4 日
14136円
500枚
6-7 日
55128円
1000枚
6-7 日
104232円

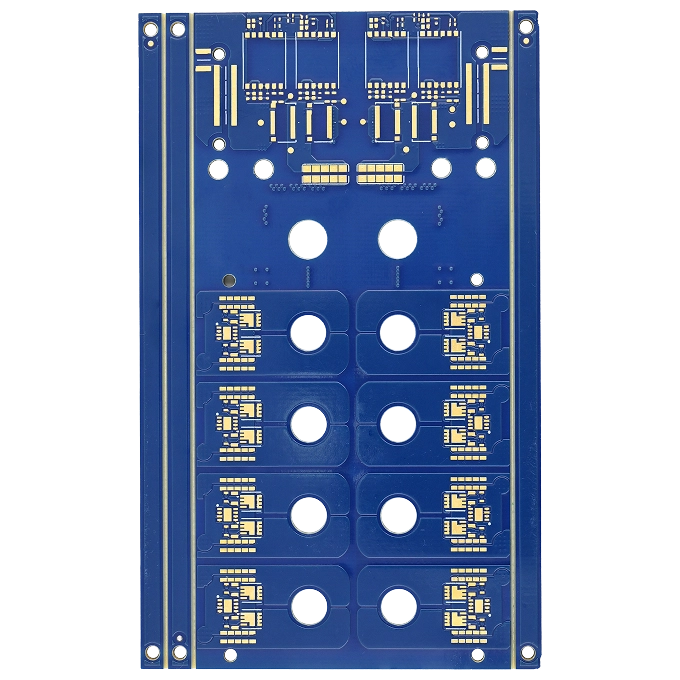

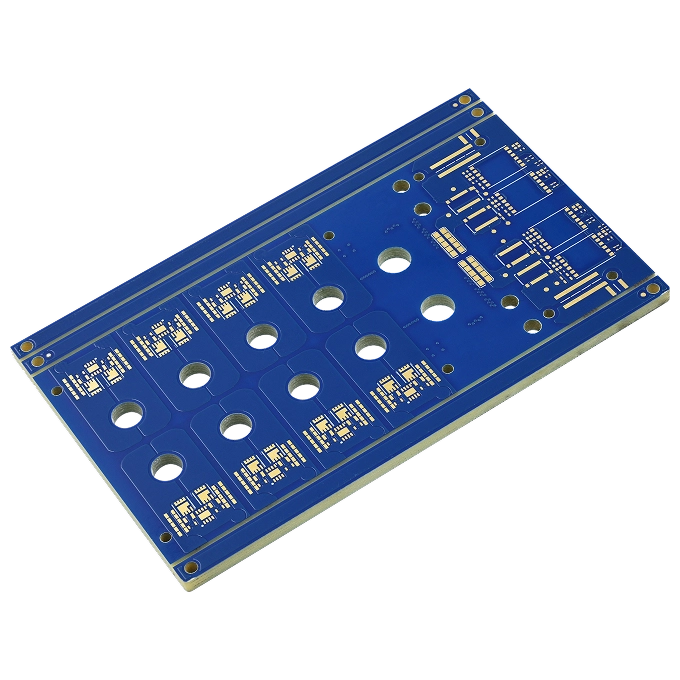

4層プリント基板 寸法≤100×100mm
お薦め仕様: FR4、1.6mm、1oz、有鉛半田レベラー、緑色のレジスト、白色のシルク
10枚
4-5 日
4800円
100枚
6-7 日
27504円
500枚
7-8 日
105246円
1000枚
7-8 日
195264円
PCBGOGO.JPプリント基板製造基準
      弊社のプリント基板製造基準は下記のように設けておりますが、お客様の様々なご要望に応じるために設備と技術を更新・革新し続けます。ご要望の仕様は下記のパラメータを超えたとしても、service@pcbgogo.jpまでお気軽にお問い合わせください。24時間以内にご要望の仕様を実現できるかどうかをお返事致します。
PCBGOGO.JP基板製造基準(デザインルール)
項目 製造基準(デザインルール) 備考
層数 片面、両面、四層、六層、八層、十層 十層までの基板製作を受け付けします。

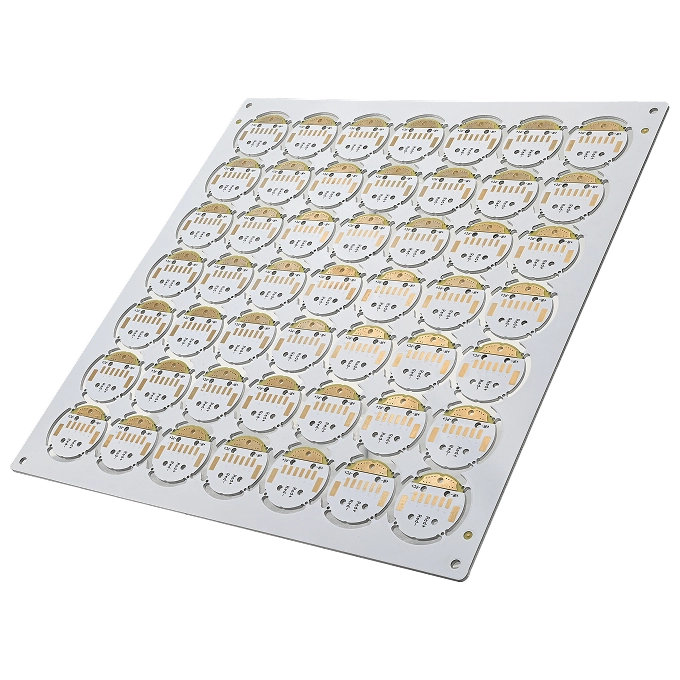

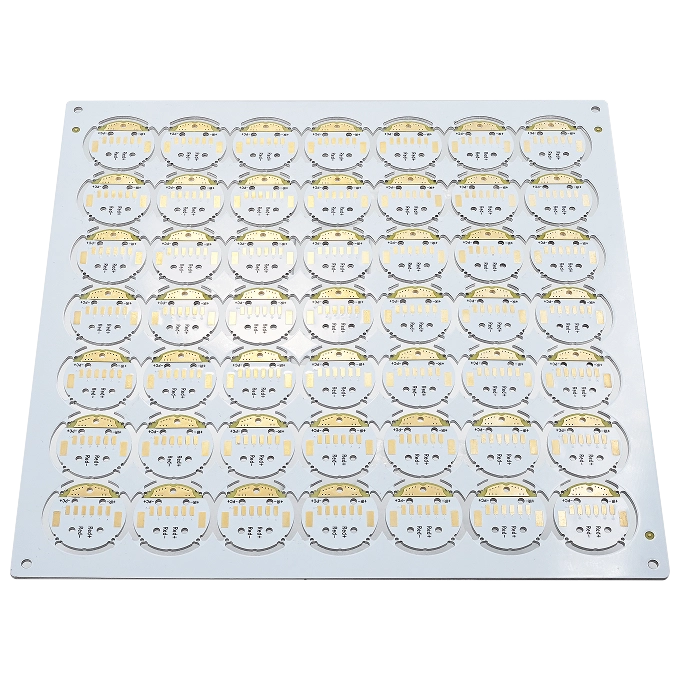

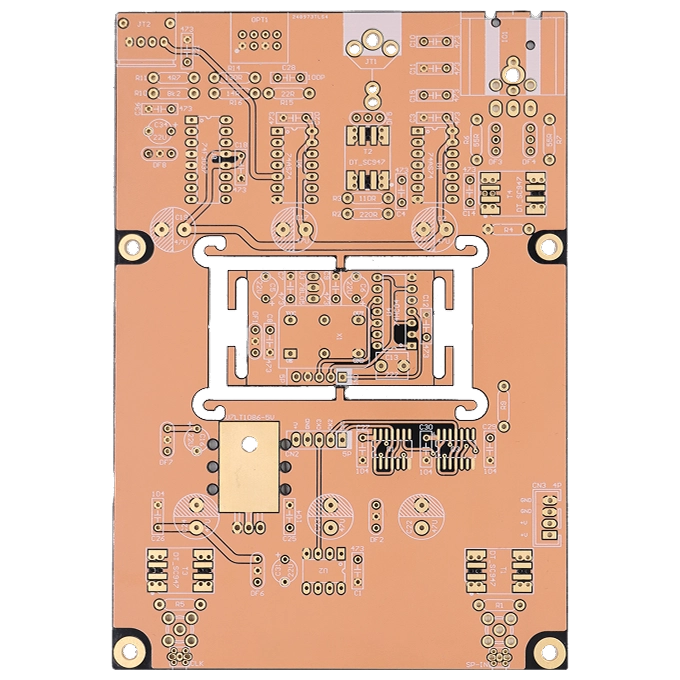

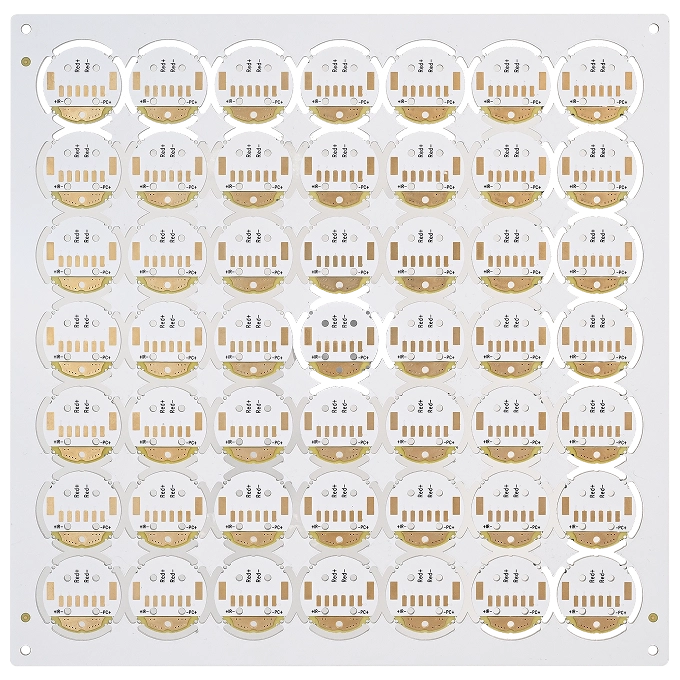

基材 1FR-4ガラスエポキン2アルミ
レジスト(resist) 感光性ソルダーレジスト レジスト色:緑、赤、黄色、青、白、黒、なし
表面処理 1有鉛半田レベラー
2無鉛半田レベラー
3無電解金メッキ
1HASL with lead
2HASL lead free
3Immersion gold
外形 最大寸法 1片面、両面基板: 500mm*1200mm
2四~十層基板: 500mm*900mm
4層以上の基板において、内層の最小導体幅/導体間隔は8milです。
基板外形公差 ±0.2mm ルーター切り出し(CNC):±0.2mm;Vカット(v-cut):±0.5mm。
