C3604は、切削性を重視するねじ、継手、端子、精密小物部品などで検討される快削黄銅です。量産性に関わる加工のしやすさが特長ですが、材料を選ぶ際には、強度、外観、耐食性、後工程、規制や顧客仕様まで確認しなければなりません。C3604切削加工では、単に「削りやすい材料」と捉えず、部品要求へ適するかを判断することが重要です。

真鍮全体の種類や、部品用途から材料を選ぶ考え方は、「真鍮の切削加工」で解説しています。本記事では、その中でもC3604／快削黄銅を候補にする判断へ掘り下げます。

重要ポイントC3604は、切りくずの処理や量産時の加工性を重視する部品で有力な候補になります。一方で、鉛を含む快削黄銅であるため、使用地域・製品用途・顧客仕様・成分証明の要否を材料選定の早い段階で確認してください。

C3604（快削黄銅）とは

C3604は、銅と亜鉛を主成分とする黄銅のうち、快削黄銅に分類される材料です。JIS H 3250は銅および銅合金の棒を対象とする規格で、C3604は快削黄銅2種として位置付けられています。一般社団法人日本伸銅協会の資料では、C3604の成分範囲は銅57.0～61.0％、鉛1.8～3.7％、残部亜鉛などと示されています。

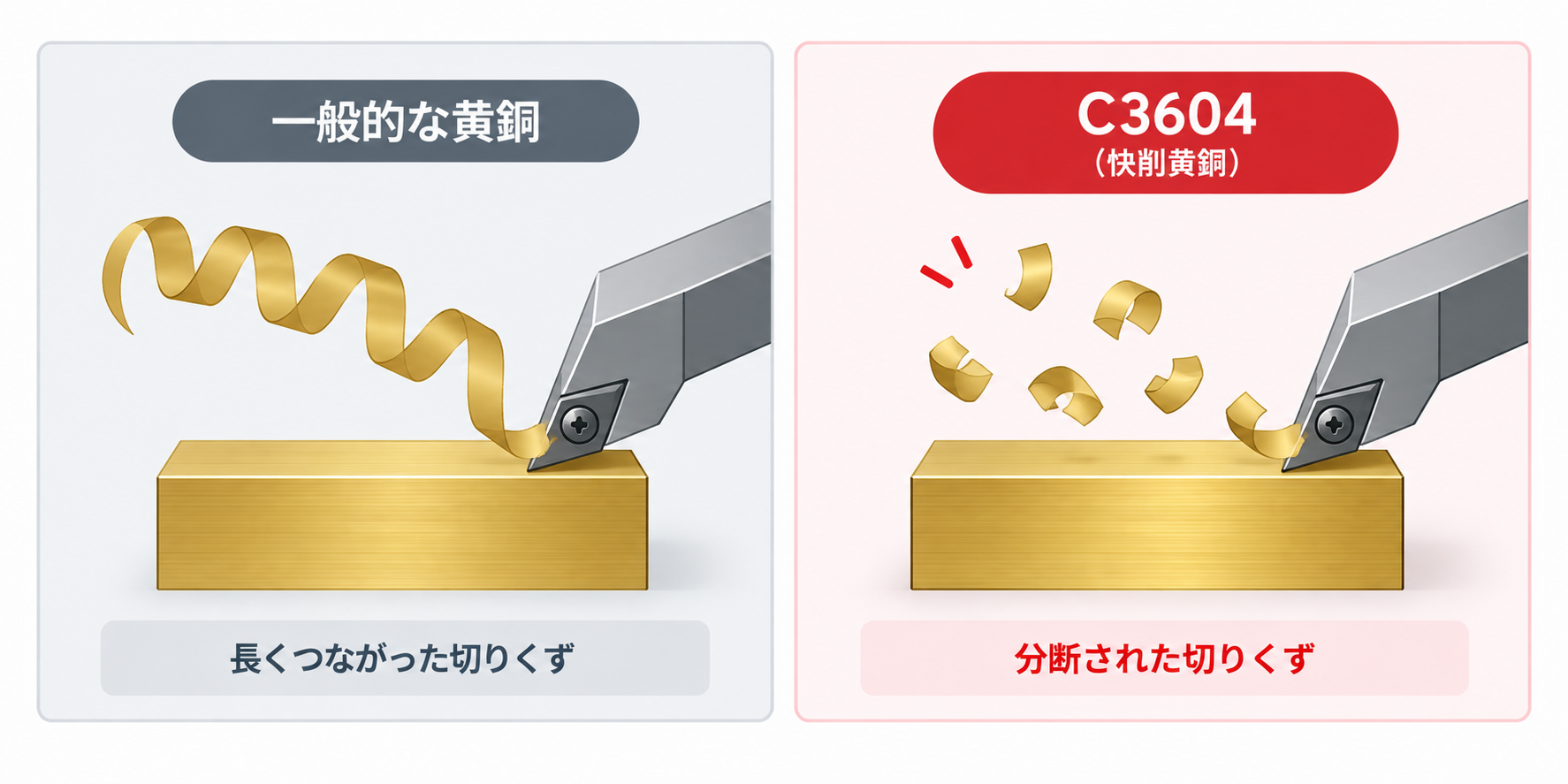

快削黄銅は、黄銅に鉛を加えることで、切削時の切りくずを分断しやすくし、被削性を高めた合金です。ただし、快削性は材料そのものだけで決まるものではありません。素材形状、工具、加工機、切削条件、保持方法、部品形状が揃って初めて、量産時の安定性を評価できます。

加工方法の基本を確認したい場合は、切削加工とはをご覧ください。本記事ではC3604を選定・加工する際の実務的な確認に範囲を絞ります。

C3604が候補になりやすい部品と選定条件

C3604は、丸棒や六角棒などを出発材にして、旋削を中心に複数の形状を加工する部品で検討されます。ねじ、穴、外径・内径、段差、面取りを組み合わせる小物部品では、加工時間、工具寿命、切りくず処理が部品コストと品質の両方に関わります。

切削性は加工コストだけではない

被削性が良い材料は、加工時間を短くする可能性があるだけではありません。切りくずが安定して処理できると、工具やワークへの絡み、加工停止、表面への傷を抑える工程設計につながります。特に連続加工では、単発加工で削れるかではなく、品質を維持して繰り返せるかを確認します。

一方で、材料単価だけを見て判断すると、必要な強度、外観、使用環境、後工程を見落とすことがあります。部品の材料費、加工時間、後処理、検査、調達条件を一つの見積もり条件として整理してください。

旋削、ねじ、穴で見たい形状

C3604は、旋盤加工で外径・内径・ねじを組み合わせる部品で候補になりやすい材料です。CNC旋盤での加工方法や適した形状は、CNC旋盤加工で確認できます。

加工前には、ねじの規格、穴径と深さ、薄肉部、細長い突起、狭い溝、角部の面取りを図面で確認します。こうした形状は、材料の切削性だけでなく、工具の到達性、保持、バリ、測定方法にも影響します。

強度・耐食性・導電性・外観を分けて考える

C3604は黄銅ですが、すべての黄銅部品に最適というわけではありません。部品に求められるのが切削性なのか、冷間加工性なのか、耐食性なのか、導電性なのか、外観なのかによって、比較すべき材料は変わります。

特性を一つだけ取り上げて材料を決めず、相手部品、使用環境、接続方法、表面処理の有無を含めて判断します。たとえば、水や薬品に触れる可能性がある部品では、使用環境に対する材料適合性を別途確認する必要があります。

他材料との比較が必要になる3つの場面

C3604と他材料を比較する目的は、材料名の優劣を決めることではありません。C3604が部品要求にそのまま適用できるか、それとも別の条件を優先すべきかを確認するためです。

図面または顧客仕様で別材料が指定されている

C3602、C3771、無鉛黄銅などが図面、支給仕様、既存部品の材料として指定されている場合は、C3604へ安易に置き換えません。C3602は同じ快削黄銅として比較されることがありますが、材料記号、素材形状、後加工、組み付け条件が違えば、同じ工程や品質を前提にできません。

材料変更を検討する場合は、機能要求、相手部品、表面処理、材料証明、顧客承認の要否を先に確認します。加工性だけを理由に代替するのではなく、設計上変更できない条件を明確にすることが必要です。

鉛・RoHS・顧客基準の確認が必要

C3604はJISの成分範囲に鉛を含む材料です。RoHSなどへの適合を材料名だけで断定することはできません。対象となる製品、適用地域、用途、顧客の調達基準、利用可能な適用除外、証明書の要否によって確認内容が変わります。

したがって、「C3604でよいか」を確認する段階で、規制対象かどうか、含有化学物質の管理基準、必要な提出書類を共有してください。無鉛材料やカドミウム管理材を比較する必要がある場合も、同じ性能が得られると前提にせず、機能・加工・供給条件を個別に確認します。

切削性以外の機能を優先する

冷間でのかしめや曲げ、耐食性、強度、ばね性、熱間鍛造性などを優先する場合は、C3604以外の材料が候補になることがあります。重要なのは、候補材料を増やすことではなく、部品として外せない性能を先に決めることです。

設計・調達の段階では、「加工性を最優先」「材料指定は変更不可」「規制確認が必要」のように判断条件を分けておくと、加工先との相談が短くなります。

C3604の切削加工で確認したい品質リスク

C3604は快削黄銅として扱われますが、加工後の品質が自動的に決まるわけではありません。ねじ、穴、エッジ、外観面など、部品の機能に応じて確認すべきリスクを分けます。

バリとねじ部の仕上がり

ねじの入口・出口、穴の交差部、鋭い角部では、バリの許容範囲を確認します。バリ取りを必要とする場合は、対象となるエッジ、面取り、ねじ部の保護、後処理の方法を図面または仕様に明記してください。

工具の状態、刃先形状、切削条件、加工方向、保持方法は、バリや仕上げ面に相互に影響します。切削工具の考え方は切削工具とは、条件の組み立ては切削条件とはで解説しています。

寸法・面粗さ・表面傷

重要寸法や面粗さを指定する面は、機能面、組み付け面、外観面と区別します。すべての面に同じ基準を適用すると、必要以上に工程や検査が複雑になることがあります。反対に、接触やシールに関わる面の要求が曖昧だと、加工後の判定が難しくなります。

表面傷、クランプ跡、切りくずによる傷、変色などの可否も、必要な面だけに限定して指定します。図面に基準面と優先順位を示すことで、加工・測定・検査の判断をそろえやすくなります。

図面・見積もり前の確認チェックリスト

C3604部品の見積もりでは、材料と形状に加え、材料変更の可否、規制確認、品質基準を共有します。特に量産小物部品では、ねじ、穴、外観、バリの要求が工程の組み立てに関わります。

• 2D図面と、用意できる場合は3D CADデータ

• C3604の材料指定、素材形状、支給材の有無、材料変更の可否

• 数量、試作・量産の区分、希望するロット条件

• ねじの規格、穴径・深さ、薄肉、細長部、狭い溝、重要なエッジ

• 重要寸法、公差、基準面、表面粗さ、幾何公差

• バリ、面取り、表面傷、クランプ跡、外観の許容範囲

• めっき、洗浄、組み付け、検査、保管などの後工程

• RoHSなどの規制、顧客基準、成分証明・検査成績書の要否

材料、図面、数量、品質条件が整理されていると、加工方法と確認事項を早い段階で検討しやすくなります。CNC加工の依頼に必要な情報は、CNC加工の見積もりで確認できます。

CNC加工の見積もりを確認する

C3604の切削加工 FAQ

C3604とは何ですか？

C3604は、JIS H 3250で快削黄銅2種として位置付けられる黄銅です。銅・亜鉛に加えて鉛を含むことにより、切削時の切りくず処理と被削性に配慮された材料として使われます。

C3604はなぜ切削しやすいのですか？

快削黄銅では、鉛の添加が切りくずの分断性と被削性に関わります。ただし、実際の加工性は材料だけで決まらず、工具、条件、保持、部品形状、要求品質にも左右されます。

C3604とC3602はどのように使い分けますか？

どちらも快削黄銅として比較されますが、材料記号、素材形状、機械的な要求、冷間加工の有無、顧客仕様を確認して選びます。図面で材料が指定されている場合は、加工性だけを理由に置き換えないことが重要です。

C3604はRoHSに対応できますか？

材料名だけでは断定できません。対象製品、地域、顧客基準、適用除外の有無、成分証明の要否によって確認が必要です。規制条件がある場合は、見積もり前に必ず共有してください。

C3604の見積もり前に何を確認しますか？

材料指定、素材形状、数量、2D図面・3D CAD、ねじ・穴・薄肉部、重要寸法、公差、面粗さ、バリ・外観の許容範囲、後工程、規制や証明書の要否を確認します。

まとめ

C3604の切削加工では、快削黄銅としての加工性を、量産性、切りくず、ねじや穴の品質、バリ、表面要求と合わせて考えます。C3604が適するかは、削りやすさだけでは決まりません。材料変更の可否、規制・顧客仕様、使用環境、後工程、図面上の品質条件を整理し、加工先へ共有することが重要です。
