PTFEは、低摩擦性や耐薬品性を求めるシール、スペーサー、ブッシュ、摺動部品などで検討されるフッ素樹脂です。一方で、部品の形状、温度、荷重、締結方法によっては、加工直後の寸法だけでは使用時の状態を判断できません。PTFEの切削加工では、材料特性を長所として並べるだけでなく、熱膨張やクリープを図面・使用条件の確認へつなげることが重要です。

重要ポイントPTFE部品では、低摩擦性・耐薬品性を必要とする理由と、温度・荷重・形状による寸法安定性の確認を分けて整理します。材料名、充填材の有無、接触薬品、重要寸法、締結・摺動条件を、加工前に図面と仕様へ反映してください。

PTFEとは

PTFEはポリテトラフルオロエチレンの略称で、フッ素樹脂の一種です。低い摩擦係数や耐薬品性が材料選定の背景になることが多く、用途に応じて無充填品や充填材入りの材料が検討されます。一般に使われる「テフロン」は商標であるため、技術説明ではPTFEを標準表記とし、検索語として補助的に扱います。

材料メーカーの公開資料では、PTFEの代表物性は試験規格とともに示され、個別用途では製品データシートの確認が求められています。これは、部品の性能を一般的な物性表だけで保証できないことを意味します。加工部品では、材料グレード、素材形状、温度、荷重、相手材、薬品接触を一組の条件として確認します。

PTFEが候補になる条件

PTFEは、摩擦を抑えたい摺動部、液体や薬品に接するシール・スペーサー、電気絶縁性を考慮する部品などで候補になります。ただし、「耐薬品性がある」「滑りやすい」という一般的な特性だけで、材料の適否を決めることはできません。部品に必要なのが低摩擦なのか、特定の薬品への耐性なのか、温度環境なのか、寸法の維持なのかを分けます。

この表は、PTFEが対応できる条件を断定するものではありません。たとえば耐薬品性は、薬品名だけでなく濃度、温度、圧力、接触時間により確認します。個別の適合は材料メーカーの耐薬品表、対象グレード、実際の使用条件を照合してください。

熱膨張とクリープを寸法評価に反映する

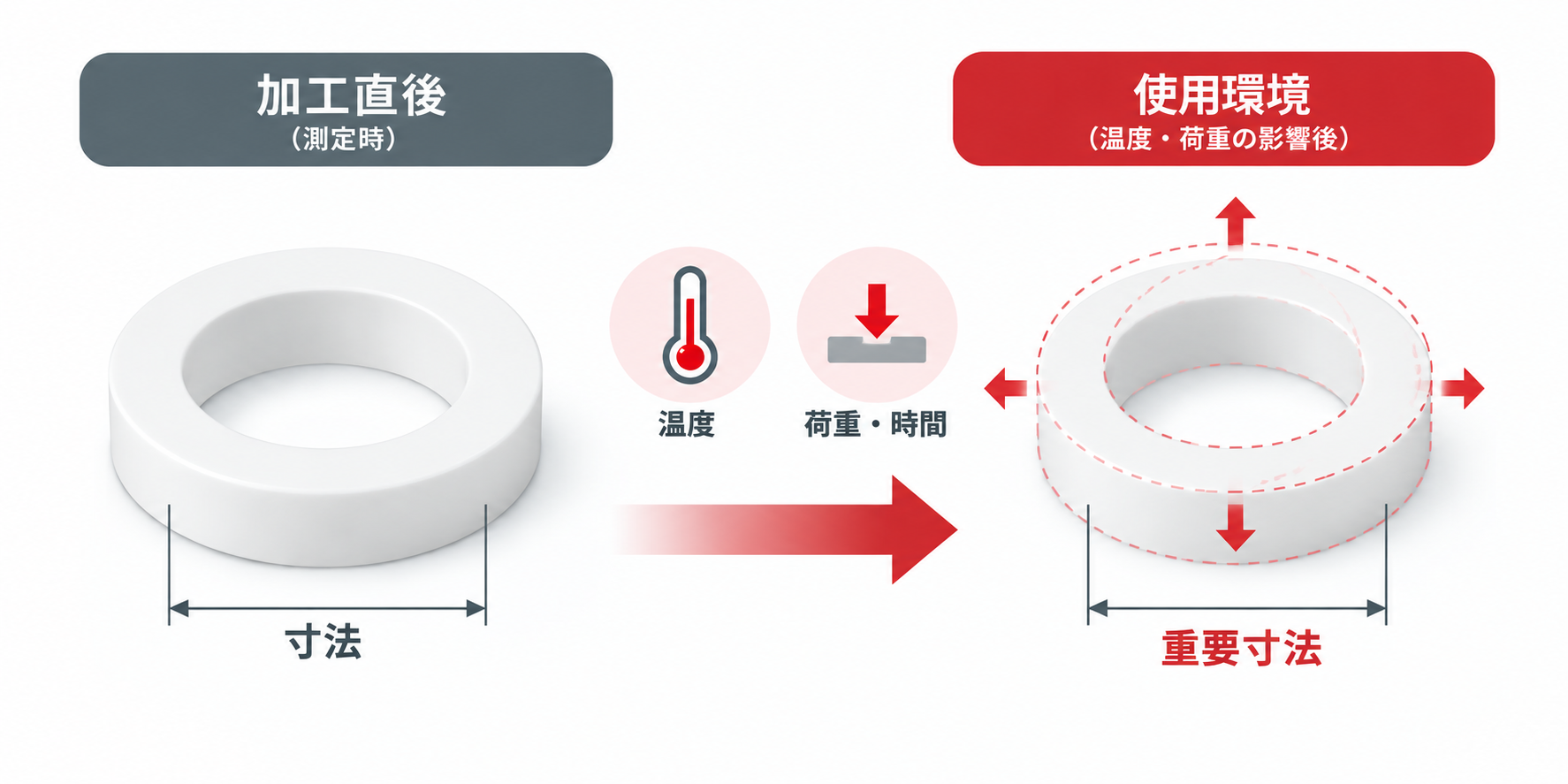

PTFEでは、温度変化による寸法変化と、荷重を受けた状態で時間とともに生じる変形を別々に確認する必要があります。フッ素樹脂の技術資料でも、PTFEの熱膨張と圧縮クリープは独立した特性として扱われています。加工後の測定値が図面内に収まっていても、使用温度や締結条件が変われば、部品に求められる寸法・密封・摺動機能の判断は変わります。

このため、ボルトで締結する部品、薄いシール、長時間荷重を受けるスペーサー、嵌合部を持つ部品では、荷重の方向、温度、使用時間、相手材を確認します。重要寸法は加工直後だけではなく、どの温度・荷重状態で評価するかを先に定めてください。固定の補正値や、全てのPTFE部品に共通する許容変形量を本文で示すことは適切ではありません。

重要ポイント設計上の確認点：PTFE部品では、寸法、公差、面粗さに加え、使用温度、締結荷重、連続使用時間、接触相手を仕様に含めます。加工時の寸法と使用時の機能を同じ条件として扱わないことが、材料選定の出発点です。

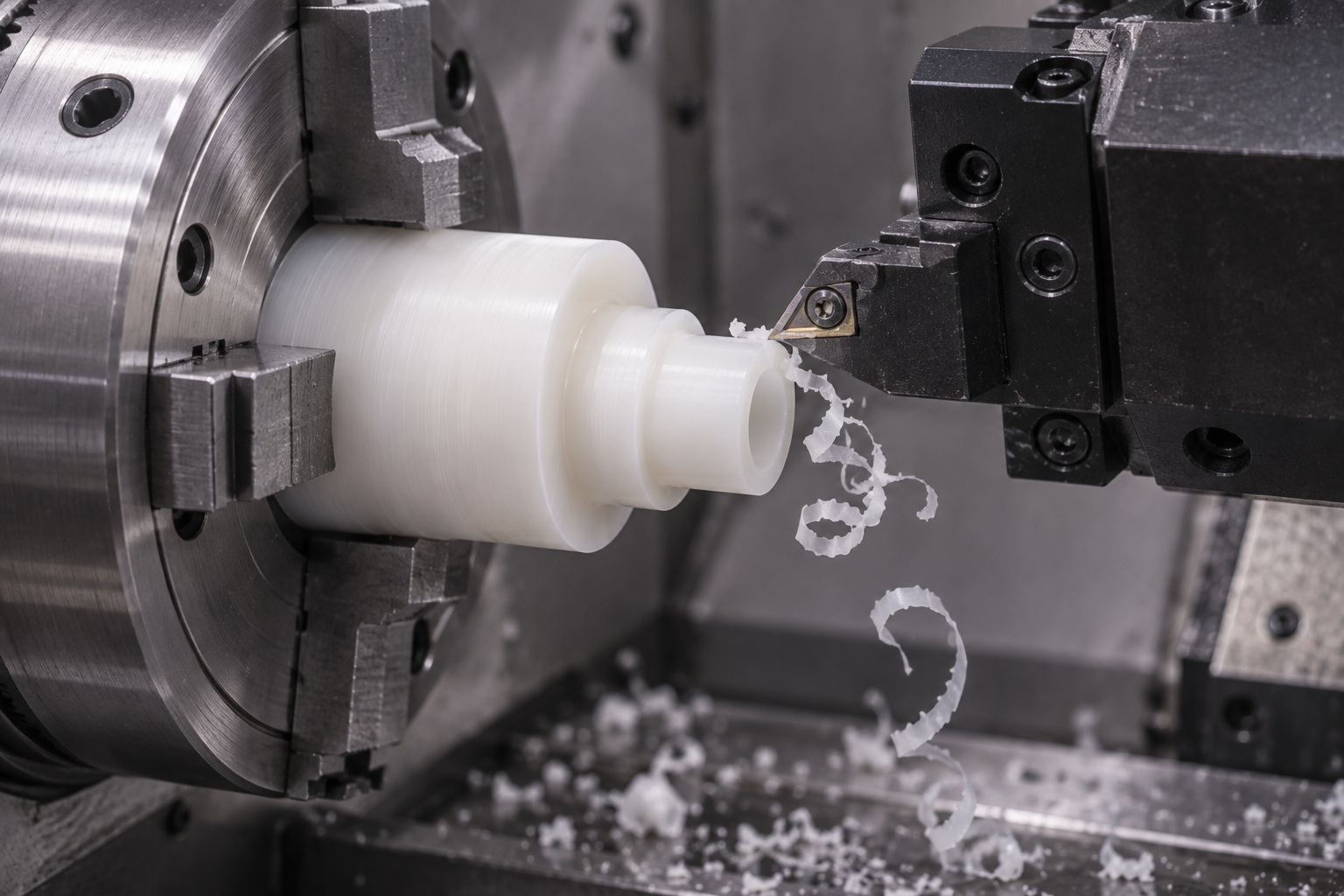

切削加工で確認したい形状と仕上がり

PTFEは、薄肉、細長い形状、細いリブ、深い穴、鋭いエッジを含む部品で、保持方法や加工後の扱いを確認する必要があります。固定する力が局所的にかかると、加工中の形状だけでなく、固定を外した後の状態にも影響する可能性があります。重要な嵌合部、シール面、摺動面は、基準面、公差、面粗さ、エッジの許容状態を図面で明確にしてください。

バリやエッジの状態も、シール性、組立性、接触部の傷に関わります。切削工具、形状、固定、必要な仕上げを一緒に検討する考え方は、「切削工具とは」で確認できます。加工条件は材料、工具、形状、固定で変わるため、固定の回転数や送りを一般論として指定せず、要求品質と部品条件を共有することが重要です。

PTFEとPOM・PEEKを比較する場面

PTFEは、POMやPEEKと同様に、摺動部や機械部品用の樹脂として比較されることがあります。しかし、比較では材料名だけを並べず、低摩擦、耐薬品性、温度、荷重、寸法安定性、相手材を優先順位として整理します。PTFEの特性が必要なのか、より異なる温度条件や機械特性が必要なのかによって、比較すべき材料は変わります。

低吸水性や寸法安定性を含めて比較する場合は「POMの切削加工」を、より高い温度条件を含めて検討する場合は「PEEKの切削加工」を参考にできます。いずれも優劣ではなく、部品に必要な条件を整理するための比較です。

図面・見積もり前に確認したい項目

PTFE部品の見積もりでは、材料名と寸法だけでなく、使用環境を共有することが重要です。特に薬品・流体に接する部品や、締結・摺動を伴う部品では、加工可否の確認と、使用条件に対する材料評価を分けて進めます。

• PTFEのメーカー、グレード、充填材の有無、色、素材形状（板・丸棒・パイプなど）

• 接触する薬品・流体、濃度、温度、圧力、接触時間、洗浄条件

• 相手材、荷重、締結方法、摺動速度、潤滑の有無、連続使用時間

• 重要寸法、公差、面粗さ、シール面、嵌合部、薄肉、深穴、ねじ、細長部

• バリ、傷、面取り、エッジの許容基準、検査方法、材料証明の要否

• 数量、試作・量産の区分、2D図面、3D CADデータ

PCBgogoでは、図面、3Dデータ、材料の希望、数量、用途上の注意点を整理したうえで、加工に必要な確認を進められます。薬品接触や温度・荷重による評価が重要な部品では、使用条件を補足してください。

CNC加工の見積もりを確認する

よくある質問

PTFEはなぜ切削加工後に寸法確認が必要ですか？

PTFEでは、温度変化による寸法変化と、荷重時間に関わる変形を確認する必要があります。重要寸法は、加工直後の状態だけでなく、使用温度、荷重、締結条件を含めて評価してください。

PTFEはどのような部品に向きますか？

低摩擦性や耐薬品性を必要とするシール、ブッシュ、スペーサー、摺動部などで候補になります。個別の適否は、薬品、温度、荷重、相手材、形状によって確認します。

PTFEの耐薬品性はどのように確認しますか？

薬品名だけで判断せず、濃度、温度、圧力、接触時間、材料グレードをそろえて確認します。材料メーカーの耐薬品表や技術資料を、実際の使用条件と照合してください。

PTFEとテフロンは同じですか？

PTFEは材料の略称です。テフロンはChemoursの商標であり、技術説明ではPTFEを標準表記として扱うことが適切です。

PTFE部品の発注前に何を伝えるべきですか？

材料メーカー・グレード、充填材の有無、素材形状、重要寸法、公差、使用温度、薬品・流体条件、荷重、相手材、数量、図面・3Dデータを共有します。

まとめ

PTFEの切削加工では、低摩擦性や耐薬品性を材料選定の入口としながら、熱膨張、荷重時間、形状、締結、薬品条件を図面・使用環境に反映することが重要です。材料名だけで加工を判断せず、使用時に必要な寸法・シール・摺動機能を先に定義してから、材料グレードと形状を確認しましょう。
