PEEKは、耐熱性、耐薬品性、機械特性など複数の要求が重なる部品で検討される高機能樹脂です。一方で、PEEK部品の切削加工では、材料グレード、素材の状態、切削熱、形状、寸法安定性、材料ロスが見積もりと品質に関わります。PEEKを選ぶ理由と、加工前に確認すべき条件を切り離さずに整理することが重要です。

重要ポイントPEEK切削加工では、耐熱性・耐薬品性など、PEEKでなければならない機能条件を最初に明確にします。そのうえで、グレード、熱による寸法変化、薄肉形状、材料ロス、表面品質を図面と見積もり条件へ落とし込みます。

PEEK（ポリエーテルエーテルケトン）とは

PEEKは、ポリエーテルエーテルケトンの略称で、スーパーエンジニアリングプラスチックに分類される熱可塑性樹脂です。材料メーカーの公開情報では、耐熱性、耐薬品性、耐摩耗性、電気特性、機械特性が求められる用途で使われる材料として説明されています。

ただし、PEEKは一種類の決まった物性を持つ材料名ではありません。未充填のナチュラルグレード、ガラス繊維強化、炭素繊維強化、摺動用途向けなどがあり、強度、剛性、熱膨張、摩耗特性、加工時の扱いはグレードで変わります。図面にはPEEKだけでなく、可能な範囲でグレードまたは必要な機能条件を記載します。

切削加工の基本は、「切削加工とは」で解説しています。本記事は、PEEKを部品へ採用する際の材料選定と加工前確認に焦点を当てます。

PEEKが候補になる条件と比較が必要になる条件

PEEKは、温度、薬品、摩耗、絶縁、軽量化といった条件が複数重なるときに検討されます。たとえば、PEEKメーカーの標準グレード資料では、150℃以上の環境でも機械強度、耐薬品性、耐摩擦摩耗性、電気特性を要求する用途を対象にしています。これは特定の部品での性能を保証するものではなく、材料選定の出発点です。

耐熱性・耐薬品性・絶縁性・耐摩耗性

PEEKの特性を利用するには、実際の使用温度、接触する薬品、荷重、摩擦相手材、電気条件を明確にする必要があります。PEEKは連続使用温度260℃という情報が材料メーカーから示されていますが、これは特定のグレード・条件に基づく材料情報です。部品の形状、肉厚、固定方法、荷重、環境が違えば、部品としての判断も変わります。

耐薬品性や絶縁性も、材料名だけで最終製品の適合を断定しません。薬品の種類・濃度・温度・接触時間、電圧・周波数、組み付け条件など、部品が使われる実条件を確認します。

金属代替を検討する際の見方

PEEKは金属代替として検討されることがありますが、軽量化だけを目的に置き換えると、剛性、熱膨張、ねじ部、締結、接触面、耐摩耗性の条件を見落とすおそれがあります。金属部品と同じ図面をそのまま樹脂に適用できるとは限りません。

代替を検討する際は、部品の役割を荷重、熱、薬品、電気、摩擦、組み付けの観点で分解します。どの性能を維持し、どこを設計変更できるかを明確にしてから、材料と形状を比較してください。

POM・PPSなどとの比較が必要になる場面

PEEK以外のエンジニアリングプラスチックで要件を満たせる場合は、POM、PPSなどとの比較が必要になることがあります。比較の目的は、PEEKの優劣を決めることではなく、必要な耐熱性、耐薬品性、寸法安定性、摩擦・摩耗、コスト条件に適する材料を選ぶことです。

材料名を先に決めてから性能を探すのではなく、使用条件を先に整理します。材料変更が可能か、規格・顧客仕様で材料が固定されていないか、材料証明が必要かも合わせて確認してください。

PEEKの切削加工で難しくなりやすい点

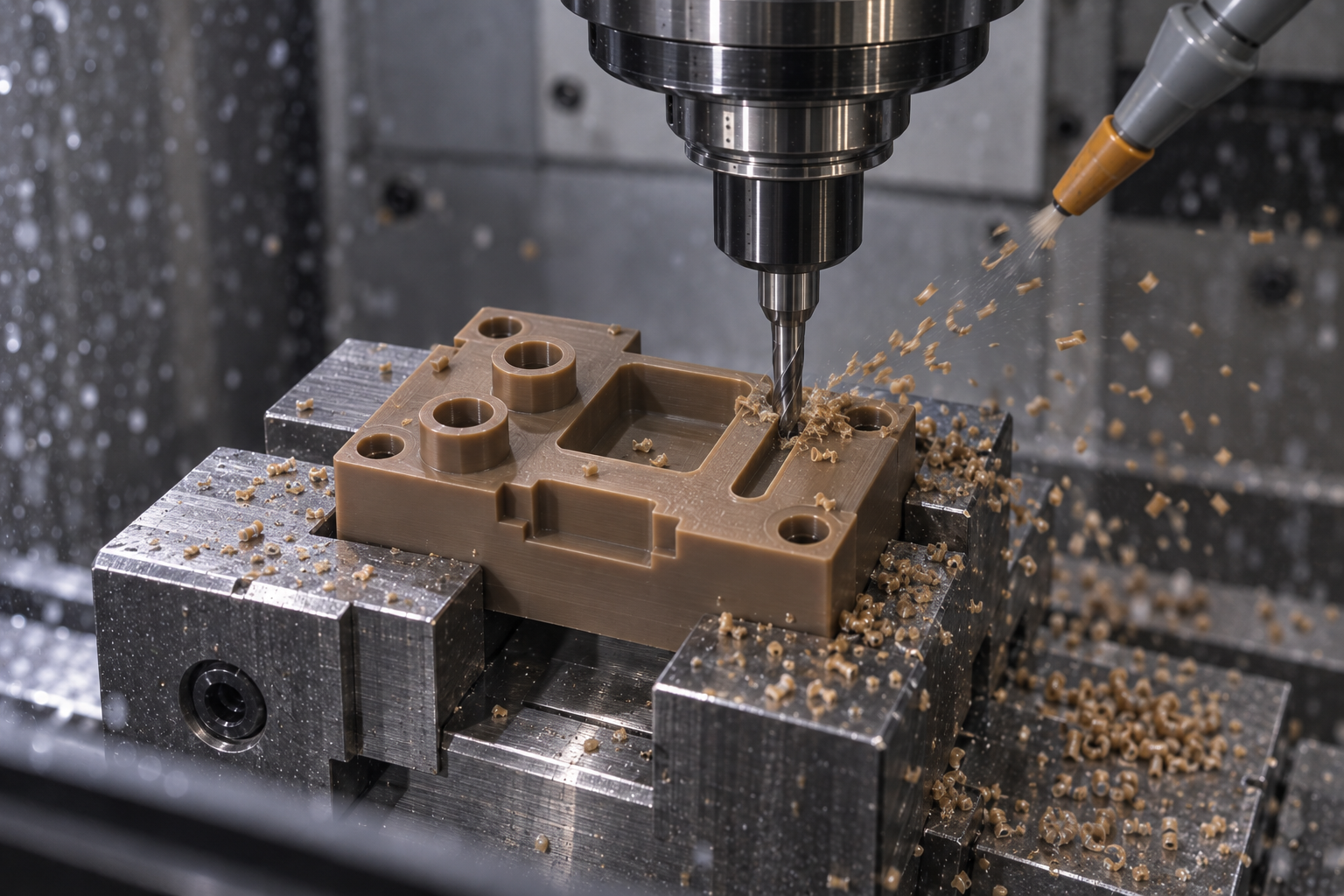

PEEKは切削加工で部品形状に仕上げられますが、加工上の確認点は材料費だけではありません。熱、残留応力、形状、グレード、表面要求が組み合わさると、寸法・外観・工程の検討が必要になります。

材料費と歩留まり

PEEKは一般的な汎用樹脂より材料費が高くなりやすいため、加工前の素材寸法と部品形状の関係が重要です。大きなブロックから小さな部品を削り出す場合、材料ロスと加工時間が見積もりに影響します。

ただし、材料使用量だけで工法を判断しません。試作数量、形状変更の頻度、公差、表面品質、成形用金型の必要性などを含めて、切削加工と成形を比較します。少量試作が常に切削、量産が常に成形と断定するのではなく、部品条件で判断してください。

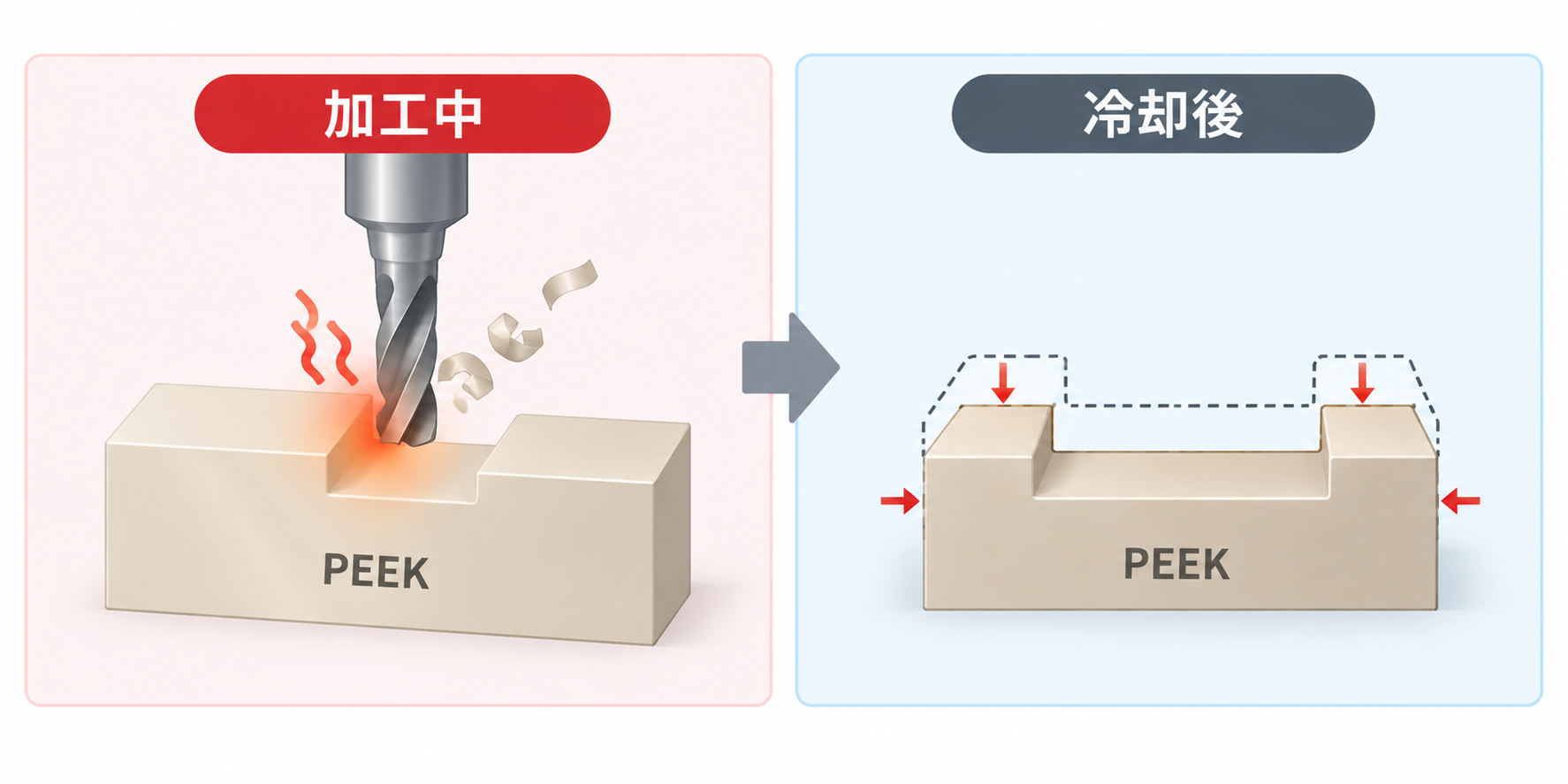

切削熱と熱膨張による寸法変化

樹脂は金属と異なり、温度の影響を受ける材料です。加工中の熱、冷却後の温度変化、測定時の環境が重なると、寸法の見え方が変わる可能性があります。特に薄肉、長尺、細いリブ、厳しい公差を持つ部品では、加工時と検査時の状態を合わせて考えます。

ここで必要なのは、熱膨張係数の一般値を図面へ転記することではありません。重要寸法をどの温度・状態で評価するか、どの面を基準にするか、熱や固定の影響を受けやすい形状があるかを、加工先と事前に確認することです。

残留応力、薄肉・長尺形状、加工後の反り

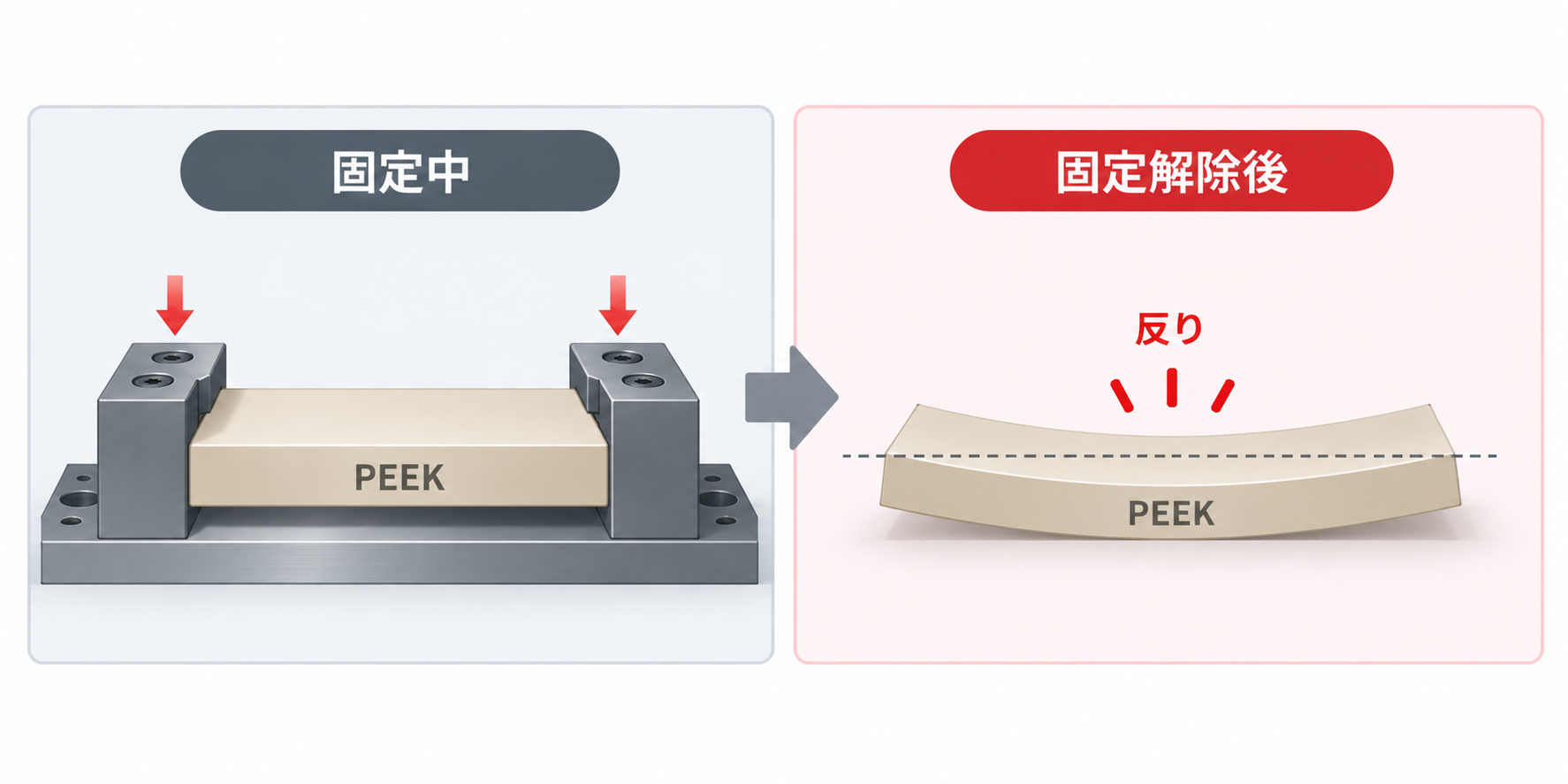

素材の内部応力や加工による応力の変化は、加工後の反りや寸法変化に関係する場合があります。薄肉部、広い平面、長いアーム、深いポケットでは、固定中は安定して見えても、クランプを外した後に状態が変わることがあります。

形状が難しいから加工不可というわけではありません。肉厚、基準面、加工順序、保持方法、許容公差、測定時点を明確にすることで、加工上のリスクを具体的な確認項目へ置き換えられます。

グレードによる違い

PEEKには未充填、ガラス繊維強化、炭素繊維強化、摺動用などのグレードがあります。たとえば材料メーカーのデータシートには、ガラス繊維15～30％強化や炭素繊維20～40％強化のグレードが示されています。強化材は部品に求める剛性や熱特性に関わる一方、工具摩耗、表面状態、異方性、材料方向など、加工前に確認する条件も変えます。

そのため、見積もり時にはPEEKだけでなく、未充填か強化材入りか、色、素材形状、必要な物性、材料指定の変更可否を共有します。

試作と量産で確認すること

PEEK部品の試作では、材料グレード、形状、保持、加工後の寸法・表面状態、測定方法を確認します。量産では、それに加えて材料ロット、治具、工程の再現性、検査、数量、材料ロスを確認します。

成形との比較を行う場合も、数量だけで決めません。金型費、設計変更の可能性、成形可能な肉厚・形状、材料グレード、要求精度、検査条件を並べて判断します。加工方法の選択は、部品のライフサイクルと品質要件に合わせて行います。

加工条件の一般原理は、「切削条件とは」で確認できます。PEEKの数値条件は、特定グレード、工具、設備、形状に依存するため、本記事では固定値として扱いません。

図面・見積もり前の確認チェックリスト

PEEK部品を依頼する前には、材料性能だけでなく、形状・品質・数量を共有します。材料が高機能であるほど、部品で本当に必要な性能を明確にすると、過剰な仕様や不要な材料ロスを避けやすくなります。

• 2D図面と、用意できる場合は3D CADデータ

• PEEKのグレード、色、素材形状、材料状態、支給材の有無

• 使用温度、薬品、荷重、摩擦、電気特性など、変更できない使用条件

• 数量、試作・量産の区分、材料または形状変更の可否

• 重要寸法、公差、基準面、面粗さ、幾何公差、測定条件

• 薄肉、長尺部、深穴、深いポケット、細いリブ、ねじ、狭い溝

• 反り、傷、バリ、クランプ跡、外観の許容範囲

• 表面処理、洗浄、組み付け、検査、材料証明、保管などの後工程

材料、図面、品質条件をそろえて共有すると、素材の選定、加工工程、品質確認を早い段階で検討しやすくなります。CNC加工の依頼に必要な情報は、CNC加工の見積もりで確認できます。

CNC加工の見積もりを確認する

PEEKの切削加工 FAQ

PEEKはなぜ切削加工が難しいのですか？

PEEKの切削加工では、材料費、切削熱、熱膨張、残留応力、形状、グレード、表面品質を合わせて確認します。難しいという表現は加工不可を意味せず、部品条件に合わせた材料・工程・測定の検討が必要という意味です。

PEEKは射出成形と切削加工のどちらが適しますか？

数量、形状、設計変更の頻度、金型費、材料ロス、公差、表面品質、グレードによって変わります。工法を一般論で決めず、試作と量産の条件を分けて比較します。

PEEKの加工で寸法が変わることはありますか？

加工熱、冷却、測定時の温度、固定、形状、素材内部の応力によって、寸法の状態が変わる場合があります。重要寸法の基準、測定条件、薄肉や長尺部の扱いを事前に確認します。

PEEKの材料費が高い理由は何ですか？

PEEKは高機能樹脂であり、材料グレードや素材形状も含めて材料費が見積もりに影響します。さらに、素材から削り出す量、形状、数量、品質要求、検査条件が部品コストに関係します。

PEEKのグレードは加工で確認すべきですか？

確認が必要です。未充填、繊維強化、摺動用などで特性と加工時の確認点が異なります。図面にはグレードまたは必要な性能条件、材料変更の可否を明記してください。

まとめ

PEEKの切削加工では、耐熱性・耐薬品性などの材料性能を、部品の使用条件と結び付けて判断します。材料費、熱による寸法変化、残留応力、薄肉・長尺形状、グレードの違いを事前に確認することで、加工リスクを具体化できます。図面には材料グレード、重要寸法、表面要求、数量、後工程を整理し、加工先と共有してください。
