ドローン基板の設計がまとまったら、製造データを送る前に、基板単体の仕様と機体側の取付条件が一致しているか確認します。層数や銅箔厚だけでなく、外形、取付穴、コネクター、実装部品、提出データの改版までを一つの仕様セットとして照合することが大切です。ドローン基板の役割や構成を整理したい場合は、「ドローン基板の用途と設計要件」も参考になります。

機体の外形・取付条件と基板データを照合する

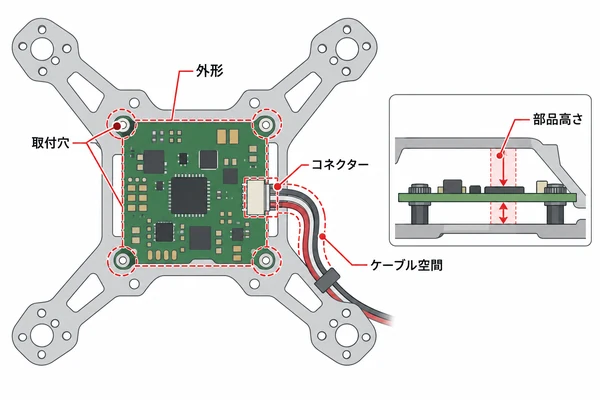

まず、基板の外形と取付穴の位置・径を、機体フレームや筐体の図面と照合します。穴の位置が合っていても、ねじ頭やスペーサーが部品に干渉したり、コネクターを挿抜する空間が足りなかったりすれば、組み立て時に問題が起きます。

コネクターの向き、ケーブルの出口と曲げ方向、基板端からの距離、部品高さも確認対象です。固定点や支持方法は機体構造に合わせて決め、基板がどこで支えられるか、取り付けたときに無理な力がかからないかを確認します。ドローンのFC設計や振動評価については、「フライトコントローラー基板の設計ポイント」で扱っています。

層数・銅箔厚・板厚は設計要求と製造条件を合わせる

層数は、信号・電源・GNDの構成、部品配置、設計上の要求を踏まえて決めます。ドローン用だから一律に何層が適切、とはいえません。設計データに記載した層構成と、依頼先が対応できる積層条件が一致するかを個別に確認してください。

銅箔厚は、内層・外層のどちらを指すのか、また基材銅厚と完成後の銅厚のどちらを示すのかを明確にします。電流や温度に関わる設計条件、配線幅、製造仕様を合わせて確認し、製造先の対応可能値をそのまま設計上の推奨値とみなさないようにします。

板厚や材料も、機体への搭載寸法、必要な機械的条件、積層構成と製造条件を照合して指定します。完成板厚や許容差に要求がある場合は、どの値を完成品の条件として扱うかを注文仕様に明記し、見積もり前に依頼先へ確認します。

裸基板の製造データと実装データを分けて準備する

裸基板の製造では、製造データ、ドリルデータ、基板外形に加え、層構成、材料、完成板厚、銅厚、表面処理など、依頼先が必要とする仕様をそろえます。ファイル形式や提出項目は依頼先や発注範囲によって異なるため、受付条件を確認してください。

部品実装も依頼する場合は、BOM、部品配置座標、実装面、部品の向き・極性、実装しない部品の指定などを確認します。これらは実装内容を伝えるための情報であり、裸基板の製造だけを依頼する場合に一律で必要とは限りません。

重要なのは、製造データ、BOM、座標データ、仕様書が同じ改版を指していることです。ファイル名だけでなく、改版番号、単位、座標原点、表裏の定義も照合します。一般的な試作前チェックの流れは、「小ロット基板試作前のチェックリスト」で確認できます。

発注前に依頼先と確認したい項目

• 依頼範囲は裸基板の製造か、部品調達・実装まで含むか

• 指定した層構成、材料、銅厚、板厚、表面処理、外形・穴の条件に対応できるか

• フレーム、取付穴、コネクター、ケーブル、筐体との干渉を確認したか

• 実装を依頼する場合、BOM・座標・極性・実装面・DNP指示がそろっているか

• 必要な検査や動作確認、その合否条件を誰が定義・実施するか

• 衝撃・振動などの環境要求がある場合、条件と評価方法が関係者間で合意されているか

• 提出ファイルと注文仕様書が同一改版になっているか

衝撃や振動への対応は、基板の層数や銅箔厚だけで決まるものではありません。機体への固定、基板の支持、実装部品、はんだ接合、評価条件を含めてプロジェクトごとに定義し、必要な試験や判定基準を事前にすり合わせます。

まとめ

ドローン基板を発注する前は、層数や銅箔厚の数値だけでなく、機体への搭載、部品実装、製造データ、改版の整合まで確認しましょう。設計仕様と依頼先の製造条件を早い段階ですり合わせることで、発注後の確認漏れや手戻りを減らしやすくなります。
