小ロット基板試作前のチェックリスト:設計・DFM・実装・製造データの確認項目

13 0 Sep 22.2026, 13:35:33

小ロット基板の試作では、設計データが完成していても、部品ランド、製造条件、実装工程、製造データのどれか一つが確定していないと、発注後に仕様の確認やデータの修正が発生します。少量であるほど、あとから条件が変わったときの影響が日程に集中しやすくなります。

また、基板製造だけを依頼する場合と、部品実装まで含める場合では、必要な確認項目が異なります。板単体の試作か、基板実装までの試作かを最初に決めると、確認すべき範囲がはっきりします。

確認の目的は、すべてを厳しい数値で縛ることではありません。対象となるIPC標準、部品のデータシート、製造条件、社内の設計規則を同じ前提にそろえ、分からない項目を「未確定」のまま残さず、確認先を持っておくことです。

重要ポイント発注前に確認するのは、Gerberファイル単体ではありません。設計意図、製造条件、実装条件、データ一式が同じRevisionを指しているかを、設計 → DFM → 実装 → 製造データの順に確認します。

小ロット基板試作前チェック全体像

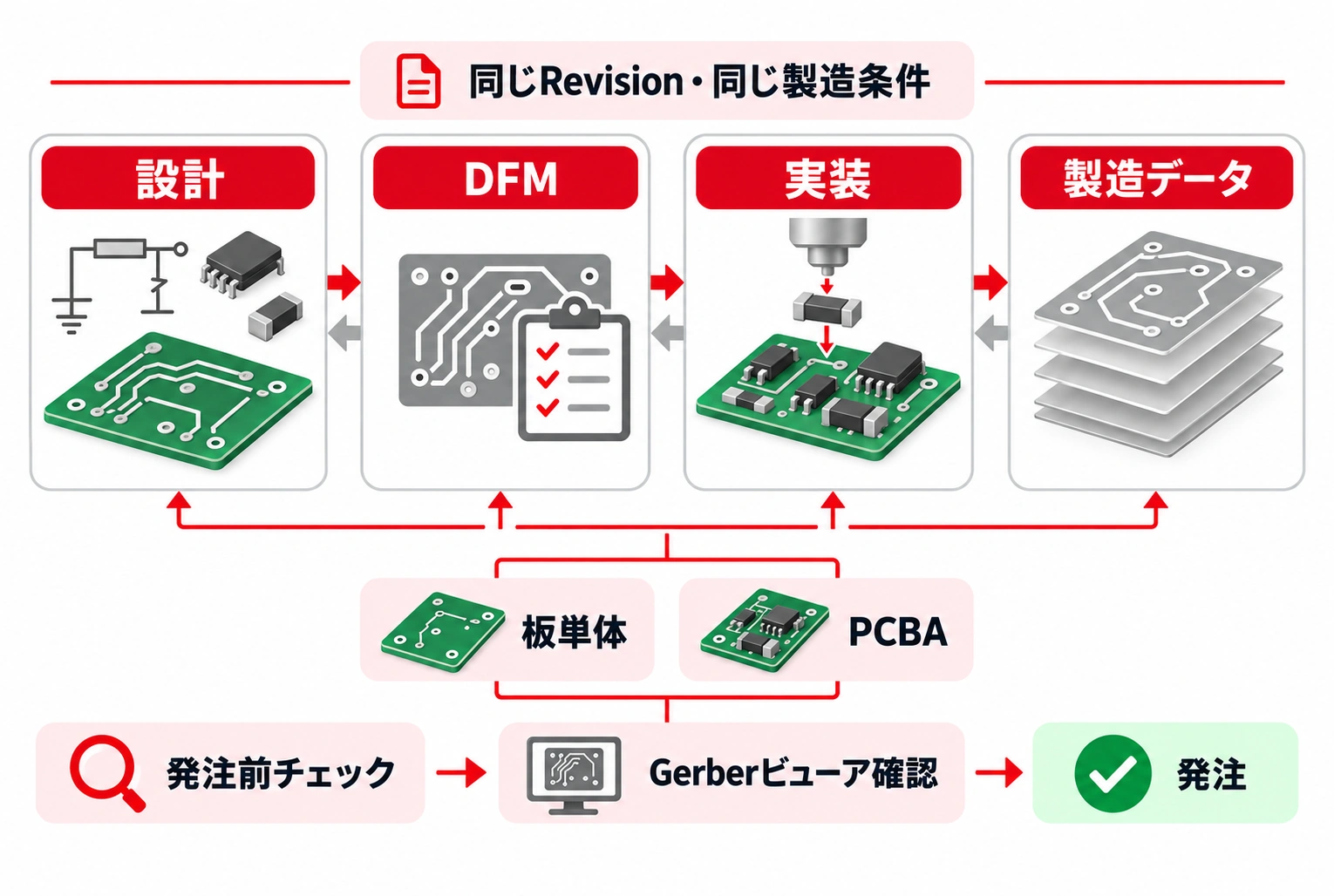

試作前チェックの全体像|設計 → DFM → 実装 → 製造データ

確認する領域は四つに分かれます。設計は、機能、回路、部品、構造、電力と機械の制約が固まっているかです。DFMは、その設計規則を目標とする製造条件と材料で実現できるかです。実装は、部品の載り方、向き、実装面、メタルマスク、検査の方法が成立するかです。製造データは、Gerber、ドリル、板外形、層構成、製造指示とその版が一致しているかです。

四つは独立していません。DFMで見つかった問題は設計へ戻り、実装の問題は部品ランドと配置へ戻り、製造データの問題は出力と版の管理へ戻ります。順番に確認しながら、問題が見つかった時点で一つ前の領域へ戻る前提で進めます。

領域確認すること問題が見つかったときの戻し先
設計回路、部品、構造、電力と機械の制約が確定しているかEDAの設計データとBOM
DFM設計規則を目標の製造条件と材料で実現できるか設計規則、層構成、製造条件
実装部品の載り方、向き、実装面、検査の方法が成立するか部品ランド、配置、実装工程
製造データGerber、ドリル、板外形、層構成、指示の版が一致しているかEDAの出力とデータの整理

設計チェック|回路・部品・構造の前提を固める

最初に、回路図、ネットリスト、基板データ、BOM、部品データのRevisionが一致しているかを確認します。どれか一つでも古い版が混ざると、そのあとの確認がすべて無効になります。

次に、部品ランド、1番ピン、極性、パッケージの寸法、部品の向きが実装図と一致しているかを見ます。基板外形、取り付け穴、コネクタの位置、機械的な干渉、板厚、層数が構造の要求を反映しているかも確認対象です。層構成と板厚の考え方は、「基板の層構成」もあわせて確認してください。

電源、GND、主要なインターフェース、テストポイント、デバッグ用のインターフェースに、検証のための条件が残っているかも見ます。設計を確定する前に、DRCの未解決項目、未接続のネット、銅箔の孤立部、未処理の警告を確認します。「デザインルールチェック(DRC)」の考え方も参考にしてください。

線幅、間隔、孔径、インピーダンスの具体的な数値は、この段階では決めうちしません。採用する設計規則と製造条件によって決まる値です。

DFMチェック|製造条件との差分を埋める

DFMでは、目標とする製造条件と設計データの差分を確認します。層数、板厚、材料、銅厚、表面処理、基板の寸法、面付けの方向を、発注する条件と照合します。IPCの設計標準体系では、一般要求とリジッド基板固有の要求が分かれているため、どちらの条件を見ているかを意識します。

あわせて、線幅と間隔、孔径、環状リング、穴と銅箔の距離、銅箔と基板端の距離、ソルダーレジストの開口、文字の処理を確認します。インピーダンスの管理、特殊な穴、ビアインパッド、埋め込みビアとブラインドビア、深さを制御した穴などが本当に必要かを、この段階で見直します。

検査、テスト、断面観察、インピーダンスの測定、外観の要求が発注の指示に入っているかも確認します。設計規則と製造条件が一致しない場合は、発注前に、設計を直すか、要求を緩めるか、補足の指示を出すかを決めます。IPC-2231AのようなDFXガイドラインでは、製造、実装、検査を見据えた設計確認が整理されています。

製造側の工程の下限値は、目標とする製造条件か個別の仕様で確認します。業界共通の数値をそのまま当てはめることはできません。

実装チェック|部品の載り方と工程を確認する

実装の確認では、まず部品ランドが部品のデータシート、実装ライブラリ、実装方式と一致しているかを見ます。ランドパターンは、部品のデータシートと採用する実装ライブラリの設計規則を照合して確認します。古いガイドラインを現行の要求として扱わないことも重要です。

次に、1番ピン、極性、部品の回転、実装面、コネクタの向き、DNPの指示を確認します。部品間の距離、隣り合う部品の干渉、基板端との距離、ねじや筐体との干渉、修理のための空間も確認対象です。鋼網、はんだペーストの印刷、リフローや波はんだ、手はんだ、両面実装、特殊な部品の工程が成立するかも見ます。

基板実装まで含む場合は、BOM、実装図、実装座標、基準点、面付け、分割の条件を確認します。PCBgogoの部品実装サービス仕様では、1枚からの試作実装、SMT・THT・混合実装、AOI・X-ray・動作検査などに対応しています。ただし、対応の可否や納期は、基板のサイズ、板厚、部品、数量、部品の調達、検査の条件によって変わります。最新の仕様ページと個別の見積もりで確認してください。検査の考え方は、自動光学検査(AOI)も参考になります。

あるパッケージやランドの寸法が、実装不良を必ず防ぐわけではありません。判断は部品のデータと現行の標準に基づいて行います。

製造データチェック|Gerber・ドリル・スタックアップ・指示書を揃える

最後に、製造データ一式をそろえます。Gerberの層には、銅箔、ソルダーレジスト、シルク、ドリル、ルート(外形加工)などの情報が含まれます。層の名前と表裏が一致しているか、必要な層が欠けていないかを確認します。

ドリルのデータは、めっき穴と非めっき穴を区別し、単位と原点が正しいかを確認します。スロットや深さを制御した穴には、個別の説明を添えます。層構成、板厚、材料、銅厚、表面処理、インピーダンスの要求、板外形が、製造図と一致しているかも見ます。板厚や表面処理といった製造特性は、Gerberデータだけでは十分に伝わらない条件があるため、層構成・板厚・材料・表面処理・インピーダンス要求は製造指示と合わせて明示します。

ファイルの名前、Revision、単位、最終的に確定した版がそろっているか、古い版や空の層が混ざっていないかを確認します。IPC-2581のような製造記述と転送の方式を選ぶ場合も、受け取る側が必要としているか、データの範囲が一致しているかを確認します。

送り出す前に、オンラインガーバービューアで層の欠け、鏡像、原点、層の重なりを確認します。銅箔、ソルダーレジスト、シルク、ドリルを切り替え、単位を変えて板外形と表裏を確認できます。ビューアはデータの問題を見つけるための手段であり、DFMの判断をすべて置き換えるものではありません。

小ロット試作で特に見落としやすいポイント

小ロットの試作では、次のような点が見落とされやすくなります。

  • 「基板が作れるか」だけを確認し、「部品が載るか、検査できるか、修理できるか」を確認していない

  • 設計データと製造指示のRevisionが一致していない

  • Gerberだけを提出し、板外形、層構成、材料、表面処理、特殊な工程の指示が抜けている

  • 口頭の要求がメールに残ったままで、製造データや製造指示に入っていない

  • 基板実装の試作で、BOM、実装座標、極性、DNP、実装図がそろっていない

  • 試作の目的、数量、その後の量産の予定が伝わっておらず、確認の重点がずれている

  • DFMの問題を見つけたあと、製造指示だけを直し、設計データとRevisionを同期していない

発注前の最終チェックリスト

発注の前に、次の四つの領域で確認します。あわせて、確認した担当者と、まだ確定していない項目を記録します。

領域必ず確認する項目用意するもの問題があったときの戻し先
設計回路図、ネットリスト、基板データ、BOM、部品ランド、1番ピン、極性、構造確定したRevisionと確認の記録EDAの設計データとBOM
DFM層数、板厚、材料、銅厚、線幅と間隔、穴、基板端、表面処理、インピーダンスDFMの確認表または製造指示設計規則、層構成、製造条件
実装部品ランド、部品の向き、実装面、間隔、修理、鋼網、はんだ付けの工程実装図、BOM、実装座標、DNP部品ランド、配置、実装工程
製造データGerber、ドリル、板外形、層構成、インピーダンス、製造指示、版最終のデータ一式とビューアの確認記録EDAの出力とデータの整理

基板製造の見積もりを依頼する

よくある質問

板単体の試作と基板実装の試作では、何が変わりますか?

板単体の試作では、Gerber、ドリル、板外形、層構成、製造指示が中心になります。基板実装まで含む場合は、これらに加えてBOM、実装図、実装座標、基準点、DNPの指示、検査とテストの要求が必要になります。最初にどちらかを決めると、確認する範囲がはっきりします。

DFMの確認は、Gerberを提出したあとでも間に合いますか?

提出前に確認したほうが、修正の影響を小さくできます。提出後に見つかった場合は、設計データと製造指示の両方を直す必要があり、版の管理も複雑になります。発注前に設計規則と製造条件の差分を確認しておくほうが、確認の往復を減らせます。

層構成や板厚は、いつまでに決めればよいですか?

DFMの確認に入る前に決めておきます。層構成と板厚は、配線の密度、インピーダンスの要求、機械的な制約、実装の条件に関わるためです。あとから変更すると、配線や部品の配置に影響が及ぶことがあります。

Gerberビューアで確認すれば、DFMのチェックは不要ですか?

不要にはなりません。ビューアは、層の欠け、鏡像、原点、層の重なりといったデータの問題を見つけるための手段です。設計規則と製造条件の差分や、実装の成立性は別に確認します。

小ロットでも、量産と同じ設計データを使えますか?

同じデータを使うことを前提に、試作の目的を先に決めます。電気的な検証、実装の検証、量産前の検証のどれを目的にするかで、確認の重点が変わります。試作で見つかった変更は、設計データと版に反映してから次の段階へ進みます。

まとめ

小ロット基板の試作前には、設計、DFM、実装、製造データを別々に確認するのではなく、同じRevisionと製造条件を前提として順番に確認します。板単体の試作か基板実装の試作かを先に決め、未確定の項目を発注前に整理し、Gerber、層構成、実装の情報、製造指示を一つのデータのまとまりとしてそろえることで、初回の試作での手戻りを減らせます。
