銅は、電気を流す部品や熱を逃がす部品で検討される代表的な金属です。しかし、銅の切削加工では、導電性や熱伝導性だけで材料を決めることはできません。純銅か銅合金か、素材の状態、部品形状、表面品質、傷やバリの許容範囲を合わせて確認する必要があります。

重要ポイント銅の切削加工では、高い導電性・熱伝導性と、粘りによる溶着・バリ・変形のリスクを併せて考えます。材料記号、質別、素材形状、重要寸法、表面要求を図面で明確にし、部品機能に必要な条件だけを優先して共有することが重要です。

銅の切削加工とは

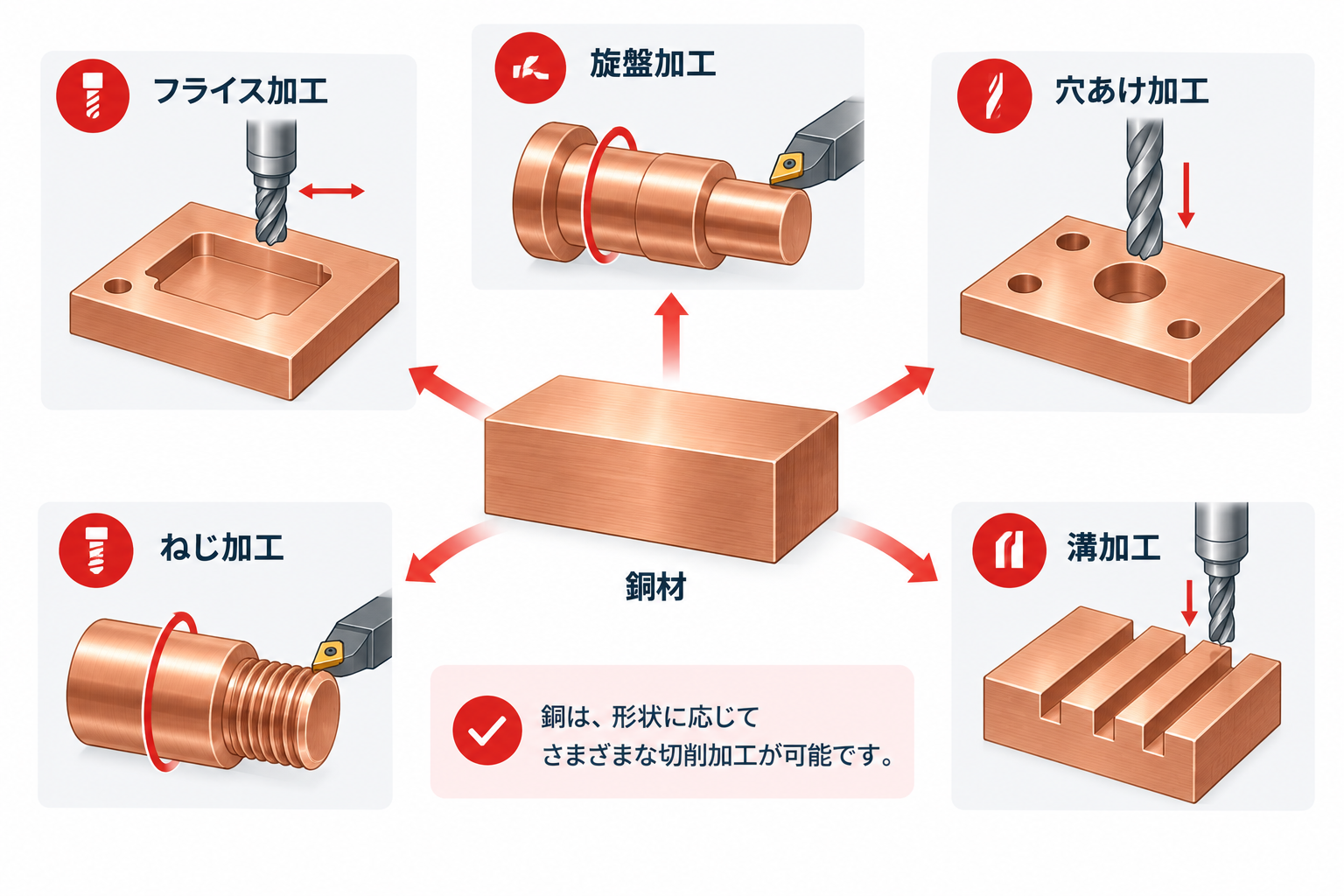

銅の切削加工とは、純銅または銅合金を工具で削り、必要な寸法や形状に仕上げる加工です。平面、ポケット、穴、溝などはフライス加工、外径・内径・ねじなどの回転体形状は旋盤加工、穴形状は穴あけ加工を中心に検討します。加工方法の基本は、「切削加工とは」で解説しています。

本記事が扱うのは、機械部品・電気部品としての銅材料を削る工程です。銅板の販売、電線の購入、板金加工、溶接の詳細には踏み込まず、材料選定と切削加工の関係を整理します。

銅の特徴と部品用途

一般社団法人日本銅センターの資料では、銅は銀に次いで導電率が高い金属と説明されています。また、熱伝導性にも優れるため、電流を流す端子や接続部、熱を伝える部品などで検討されます。こうした機能が必要な場合でも、銅を選べばすべての設計条件を満たすわけではありません。

導電性・熱伝導性は部品の使われ方と合わせて見る

導電性や熱伝導性を生かすには、材料の種類だけでなく、部品の断面積、電流や熱の経路、接続方法、接触面、使用温度を考える必要があります。たとえば、熱を逃がすことが目的でも、部品が薄すぎて変形しやすい、接触面に傷が残る、組み付け後に十分な接触が得られないといった条件があれば、期待した機能を発揮しにくくなります。

銅は一般に非磁性の材料として扱われますが、部品に求められる特性は、周辺部品や使用環境を含めて判断します。材料の性質を一つだけ取り上げて、部品全体の適合性を断定しないことが大切です。

素材の状態によって機械的な扱いは変わる

銅および銅合金の機械的性質は、合金成分に加え、冷間加工や熱処理による質別で変わります。したがって、図面に「銅」とだけ指定しても、強度、伸び、曲げ、加工時の変形の傾向を一意に決められないことがあります。JIS H 3100:2018は圧延した銅および銅合金の板・条を対象とする規格であり、材質記号だけでなく、素材形状と状態を確認する重要性を示しています。

板材、丸棒、パイプなど、供給形態によっても保持方法と加工順序は変わります。薄肉、細い突起、深いポケットがある場合は、切削前の素材状態と加工後の自由状態の両方を考慮してください。

純銅と銅合金の種類

銅材料は、純度、添加元素、酸素やりんの管理、加工状態によって複数の種類に分かれます。切削加工では、導電性だけでなく、強度、耐摩耗性、成形性、接続・後工程の条件によって、候補となる材料が変わります。

C1100とC1020を一律に比較しない

C1100はタフピッチ銅、C1020は無酸素銅として区分されます。国内材料メーカーの品質規格では、C1020は銅純度99.96%以上・酸素量5 ppm以下、C1100は銅純度99.90%以上・酸素量500 ppm以下という区分が示されています。これは材料の管理条件を理解するための情報であり、どちらが常に優れた材料かを示すものではありません。

選定時には、導電・熱伝導の要求、接続や熱処理の有無、使用環境、材料の入手形態、部品形状を確認します。無酸素銅の詳細な材料選定やC1100との比較は、個別の無酸素銅記事で扱うべき内容であり、本記事では純銅材料を選ぶ入口として整理します。

銅の切削加工で起こりやすい課題

銅は柔らかい材料と捉えられることがありますが、柔らかいことが常に加工しやすさにつながるわけではありません。粘り、工具との接触、切りくず、ワークの保持、表面要求が重なると、工具への付着、バリ、傷、変形などを確認する必要があります。

工具への付着とバリ

銅の粘りによって、切削中に材料が工具の刃先へ付着する条件があります。付着は切れ味や加工面に影響し、穴の入口・出口、交差部、エッジではバリの状態にも関わります。バリが許容できない箇所では、面取りやバリ取りの範囲、外観基準、組み付け面との関係を、図面で具体的に指定します。

ただし、バリや溶着の原因を材料だけに求めることはできません。工具の材質・形状、切削条件、冷却・潤滑、工具の突出し、加工方向、ワーク保持が相互に関係します。工具の選定は「切削工具とは」、条件の組み立ては「切削条件とは」で確認できます。

切りくず・傷・変形は一つの工程として考える

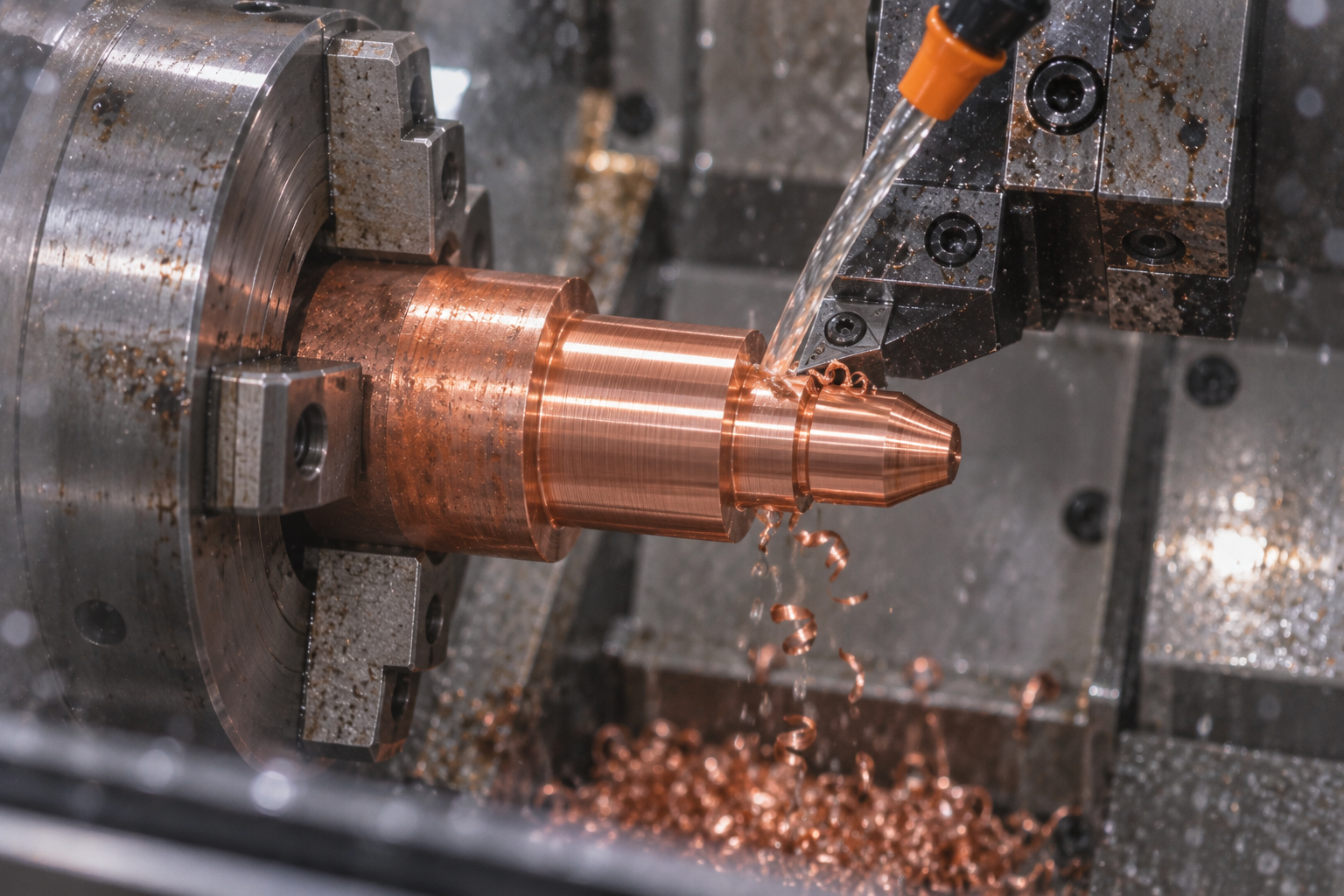

切りくずが長くつながると、工具やワークに絡み、仕上げ面へ傷を付けるおそれがあります。狭い溝、深いポケット、穴の内部では、切りくずがどの方向へ出るかを、工具と加工経路と合わせて考えます。切りくずを排出できるかだけでなく、表面に触れずに排出できるかが重要です。

薄い板、細いリブ、細長い導体部では、クランプや切削力の影響でたわみやすくなる場合があります。加工中に基準寸法を満たしていても、固定を外した後に状態が変わることがあるため、基準面、保持、工程順序、測定のタイミングを事前に決めます。

変色・酸化は最終状態から確認する

銅の表面は空気中で酸化し、外観が変化することがあります。電気的接触、外観、接着、めっき、はんだ付けなどに関わる面では、切削直後の状態だけでなく、洗浄、保管、表面処理、組み付けまでを含めた最終状態を確認します。

ここでも、すべての面に同じ外観要求を置く必要はありません。機能面、外観面、非機能面を分け、傷・打痕・変色の許容範囲を必要な箇所に限定すると、検査基準と工程を整理しやすくなります。

設計・加工前に確認したいポイント

銅部品を設計するときは、材料名だけでなく、その材料を選ぶ機能上の理由を明確にします。高い導電性が必要なのか、熱を逃がすことが目的なのか、非磁性、接続性、強度、耐摩耗性が重要なのかによって、純銅と銅合金の選び方が変わるためです。

• 純銅か銅合金か、材質記号、質別、板・棒・パイプなどの素材形状

• 導電性、熱伝導性、非磁性、接続性など、材料選定に関わる機能条件

• 薄肉、深いポケット、穴、ねじ、細い突起、狭い溝などの形状上の注意点

• 重要寸法、公差、基準面、表面粗さ、傷・打痕・変色・バリの許容範囲

• めっき、洗浄、接合、検査、保管などの後工程

• 数量、試作・量産の区分、材料変更が可能かどうか

位置関係や基準面が重要な部品では、寸法だけでなく幾何公差の指定が役立つ場合があります。図面上の考え方は、「幾何公差とは」で解説しています。

見積もり前の確認チェックリスト

加工の見積もりでは、材料、図面、数量に加えて、部品で優先したい機能と品質条件を共有します。特に銅部品では、導電・熱・接触・外観のどれを優先するかが、材料選定や工程の確認に関わります。

• 2D図面と、用意できる場合は3D CADデータ

• 材料記号、質別、素材形状、支給材の有無

• 数量、用途、導電・熱・接触に関する変更できない条件

• 重要寸法、公差、基準面、表面粗さ、外観・バリの許容範囲

• めっき、洗浄、組み付け、検査、保管などの後工程

• 希望納期と、材料変更・形状変更の可否

図面と材料条件が整理されていると、加工方法、保持、品質確認を早い段階で検討しやすくなります。CNC加工の委託に必要な情報を確認したい場合は、CNC加工の見積もりをご覧ください。

CNC加工の見積もりを確認する

銅の切削加工 FAQ

銅の切削加工は難しいですか？

材料の硬さだけでは判断できません。銅では、粘りによる工具への付着、バリ、切りくず、薄肉部の変形、表面傷などが関わります。材質、質別、形状、工具、保持方法、要求品質を合わせて確認することが重要です。

銅切削でバリや工具溶着が起こるのはなぜですか？

材料の粘り、工具との接触状態、切削条件、工具形状、冷却・潤滑、穴や角部の形状が関係します。バリを許容できない箇所は、対象範囲、面取り、後処理、外観条件を図面で明確にします。

C1100と無酸素銅はどのように選びますか？

C1100はタフピッチ銅、無酸素銅にはC1020などがあります。純度や酸素管理の違いだけではなく、導電・熱伝導の要求、接続・後工程、使用環境、材料状態、部品形状を合わせて選びます。

銅と真鍮は切削性がどのように違いますか？

銅と真鍮は同じ材料ではありません。真鍮は銅に亜鉛を加えた銅合金であり、強度、耐摩耗性、加工性、外観、材料コストなどの条件が変わります。必要な導電性・熱伝導性と、部品に必要な機械的性質を比較して選定します。

銅部品の見積もり前に何を確認すればよいですか？

材質記号、質別、素材形状、数量、2D図面・3D CAD、重要寸法、公差、表面状態、外観・バリの許容範囲、後工程を準備します。導電・熱・接触に関する変更できない条件も併せて伝えてください。

まとめ

銅の切削加工では、導電性・熱伝導性を生かすことと、粘りによる溶着・バリ・切りくず・変形を管理することを両立させる必要があります。純銅と銅合金を一括りにせず、材料記号、質別、部品機能、形状、表面要求、後工程から選定し、図面で必要な条件を明確にすることが重要です。
