基板用コネクタの接触不良は、完全な断線だけでなく、負荷をかけたときの電圧降下、通信エラー、振動中だけの瞬断として現れることがあります。原因は端子表面に限らず、嵌合状態、基板のはんだ接合部、ケーブルや筐体から加わる力にもあります。

症状だけで原因を決めつけず、「いつ発生するか」と「接続部のどこに異常があるか」を切り分けることが重要です。この記事では、接触不良の代表的な原因、確認の進め方、設計・試作時にできる予防策を整理します。

重要ポイントコネクタの接触不良は、嵌合部・端子表面・基板実装部を分けて確認します。通電の有無だけでなく、負荷・振動・温度などの発生条件を記録し、電圧降下や接触状態の変化と外観を組み合わせて原因を絞り込みます。

コネクタの接触不良で起こる代表的な症状

接触不良は、常に導通が途切れるとは限りません。接点がわずかに不安定な場合、静止状態の簡易確認では異常が見えず、機器の動作中や外力が加わったときだけ症状が出ることがあります。

• 電源が瞬間的に落ちる、機器が再起動する、または負荷をかけたときだけ電圧が下がる

• センサー値や通信データに断続的なエラーが出る

• ケーブルや基板を動かしたとき、軽く押したときに症状が変化する

• 接続直後は動作するが、温度変化や振動の後に不安定になる

• コネクタ端子、固定脚、はんだ接合部に変色、摩耗、浮き、亀裂が見られる

まず、発生したタイミング、機器の負荷状態、温度、振動、直前の組み立てや保守作業を記録します。「再挿入したら直った」という事実だけでは、端子汚れ、ロック不足、はんだ割れなどのどれが根本原因かは特定できません。

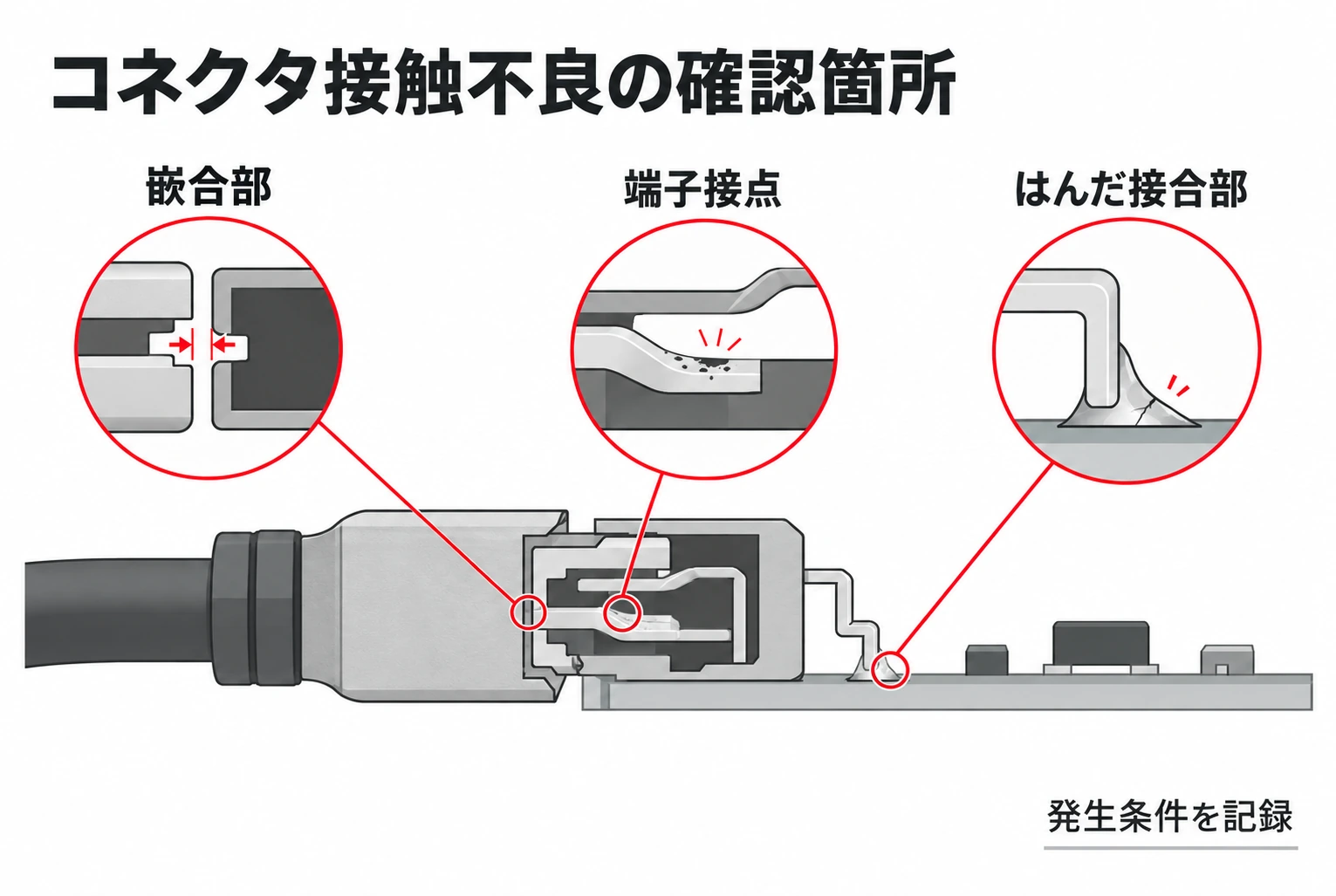

最初に故障箇所を嵌合部・端子・実装部に分ける

同じ瞬断でも、相手側コネクタとの嵌合面、端子表面、基板上のはんだ接合部では確認方法が異なります。現象を接続部位ごとに整理すると、交換や再はんだだけで対処して原因を見落とすリスクを減らせます。

板対板コネクタでは基板間の平行度や嵌合高さ、FPCコネクタではFPCの挿入深さとロック状態も確認します。板対板コネクタの構造や実装確認を詳しく確認する場合は、「基板対基板コネクタの選定と実装確認」も参考になります。

原因1｜嵌合不足や位置ずれで接触が安定しない

コネクタが十分に挿入されていない、斜めに嵌合している、ロックが最後まで閉じていない場合、接点同士の位置や接触状態が設計どおりにならないことがあります。外観上はつながって見えても、機器の振動やケーブルの動きで接触が断続的になる可能性があります。

組み立てでは、嵌合方向、挿入深さ、ロックの有無を目視できる構造かを確認します。基板対基板コネクタは、基板の傾きやガイドのずれによって片側だけ先に接触することがないかも見ます。FPCコネクタでは、ケーブル端が規定位置まで入っているか、アクチュエーターが正しく閉じているかを確認してください。

予防には、コネクタのキーやガイドによる誤挿入防止、組み立て手順での嵌合確認、必要に応じた目視用の基準位置表示が役立ちます。挿抜のたびに位置がずれる場合は、作業手順だけでなく、筐体内の作業空間や固定方法も見直します。

原因2｜汚れ・酸化・摩耗が接点の状態を変える

端子表面にほこり、油分、手汗、加工・組立工程由来の残留物などが付着すると、金属同士が安定して接触する面積が小さくなることがあります。また、湿気や腐食性の環境では表面状態が変化し、接触抵抗の上昇や信号の不安定化につながる場合があります。

繰り返しの挿抜は接点表面を摩耗させます。さらに、振動や温度変化によって接点同士にごく小さな相対運動が続くと、表面膜や摩耗粉の影響で接触状態が悪化する「フレッティング」が生じることがあります。振動時だけ症状が出る場合でも、コネクタが抜けていないかだけでなく、端子接点の微小な動きも確認対象です。

端子を研磨したり、溶剤を独自判断で使ったりすると、めっきや樹脂部品を傷めるおそれがあります。清掃や保管は採用部品の仕様と工程条件に従い、不要な挿抜を避け、湿気・粉じん・油分が入りにくい組立・保管方法を整えます。

原因3｜はんだ接合部や基板に機械的な負荷がかかる

接点が正常でも、コネクタ端子とはんだの接合部に亀裂があると、基板側で電気経路が途切れることがあります。コネクタの挿抜力、ケーブルの引張り、基板のたわみが繰り返し加わると、信号端子だけでなく固定脚やランドにも負荷が及びます。

外観検査では、端子の浮き、はんだの割れや濡れ不足、固定脚の変形、ランド周辺の損傷を確認します。外観だけで判断できない場合は、通電条件を記録しながら基板やケーブルに軽い力を加えたときの変化を比較し、必要に応じて拡大観察や断面確認を検討します。検査で基板を押す場合も、部品やランドを傷めない範囲で行ってください。

設計段階では、ケーブルの荷重や挿抜力を信号端子のはんだだけで受けない構造を検討します。固定脚、筐体側の支持、基板のねじ・スペーサーを組み合わせ、コネクタ近傍で基板が大きく動かないかを試作で確認します。振動による荷重経路やケーブル固定の考え方は、「振動環境でIoT機器のコネクタ脱落を防ぐ設計方法」で扱っています。

原因4｜振動・温度変化・使用環境が接触状態に影響する

振動や衝撃が加わると、嵌合部の保持状態が変化したり、端子間の微小な相対運動が生じたりすることがあります。温度が変化する環境では、コネクタ、端子、基板などの部材ごとの膨張差や固定状態も確認対象です。ただし、環境条件だけから接触不良を断定することはできません。嵌合、端子表面、はんだ接合部の状態と合わせて調べます。

屋外、工場、移動体などでは、実際の設置姿勢、ケーブル経路、温湿度、振動の方向や継続時間を評価条件に反映します。規格試験や部品仕様の条件は、製品の実使用条件と同一とは限らないため、試験の目的と適用範囲を区別して設定してください。

接触不良の原因を絞る確認手順

再現しにくい故障ほど、症状の記録と条件の切り分けが重要です。次の順で確認すると、嵌合・接点・実装のどこを優先して調べるか整理しやすくなります。

• 故障条件を記録する：常温・高温、静止・振動、空荷・負荷時、挿抜や保守の直後などを整理する

• 嵌合状態を確認する：挿入深さ、ロック、傾き、FPCの位置、相手側部品との組み合わせを見る

• 端子表面を確認する：汚れ、変色、摩耗、腐食の有無と、保管・組立・挿抜履歴を確認する

• 基板実装を確認する：はんだ接合部、固定脚、ランド、基板支持、ケーブルからの荷重を見る

• 電気的に比較する：導通だけでなく、負荷時の電圧降下、接触抵抗、温度、通信エラーなどを症状に応じて測定する

• 対策後に同じ条件で再評価する：嵌合し直す、固定方法を変えるなど、一度に変える条件を絞って再現性を確認する

接触抵抗は、測定方法や試験電流などの条件によって結果が変わるため、部品仕様や適用する試験方法に従って評価します。電源経路では、同じ電流が流れるとき接触抵抗の増加に伴って接点の電圧降下も大きくなるため、無負荷の導通確認だけでは実動作時の異常を捉えられないことがあります。信号経路では、瞬断や通信エラーの発生条件も合わせて記録します。

設計・組み立て・試作でできる予防策

接触不良の予防は、コネクタ単体の選定だけで完結しません。接続対象、実装方法、ケーブルの取り回し、機器の環境を設計段階で確認し、試作で組み立て後の状態を評価します。選定時に確認する電気・機械・環境条件は、「IoT機器の基板用コネクタ選定基準」にも整理しています。

不具合が起きた場合は、部品交換や再はんだを行う前後で症状がどう変わったかを残します。複数の条件を同時に変更すると原因が分かりにくくなるため、嵌合、固定、負荷、環境などを可能な範囲で分けて比較します。

基板データや試作条件を製造先へ共有する際は、使用環境、コネクタ周辺の実装条件、確認したい品質項目もまとめておくと、設計意図を伝えやすくなります。基板の試作・製造を検討する場合は、PCBgogoのサービス情報もご確認ください。

基板製造の見積もりを依頼する

まとめ

基板用コネクタの接触不良は、嵌合不足、端子表面の汚れや摩耗、はんだ接合部や基板への機械的負荷、振動・温度などの使用環境が関係して起こります。症状が似ていても故障箇所は異なるため、接続部位と発生条件を分けて記録し、外観・機械・電気の各面から確認することが重要です。

導通確認だけで終わらせず、実際の負荷や環境に応じて電圧降下、接触抵抗、瞬断、通信エラーを比較します。設計・組み立て・試作評価の記録を残し、条件を絞って再現確認することが、根本原因の特定と再発防止につながります。
