屋外センサー、産業用ゲートウェイ、移動体に搭載するIoT機器では、運転中の振動やケーブルの揺れがコネクタ周辺へ繰り返し伝わります。嵌合部が緩むだけでなく、ケーブル荷重がコネクタや基板のはんだ接合部に加わり、瞬断や部品の破損につながる場合があります。

コネクタの脱落を防ぐには、ロック機構だけでなく、ケーブル固定、基板支持、筐体内の配置、実機での検証を合わせて考えます。この記事では、振動時に生じる機械的なリスクと、設計段階で確認できる対策を整理します。

重要ポイント「コネクタの抜け」と「コネクタが基板から外れること」は別の故障です。嵌合部、ケーブル、基板支持、はんだ接合部のどこに力が集中するかを分けて確認することが、対策を選ぶ出発点になります。

コネクタの抜けと基板側の脱落を分けて確認する

コネクタの脱落防止を考えるときは、まず接続部のどこで問題が起きているかを切り分けます。相手側コネクタからプラグが抜けるケースと、コネクタ本体が基板のランドや固定部から浮く・外れるケースでは、原因も対策も異なります。

見た目の症状が似ていても、抜けた位置が異なれば見直す設計箇所は変わります。試作時には、コネクタの嵌合状態だけでなく、基板側の固定と実装状態も記録してください。

対策1｜ロック機構と嵌合方向を使用条件に合わせる

振動が加わる機器では、摩擦だけで保持する構造か、ラッチやねじなどのロック機構を備える構造かを確認します。ただし、ロック付きであればすべての振動条件に適合するとは限りません。保持力、ロック解除の方法、嵌合状態を確認できるか、誤挿入を防げるかを採用部品の仕様で照合します。

コネクタの抜け方向とケーブルが引かれる方向が一致すると、外力が嵌合解除の方向へ作用することがあります。配置段階でケーブルの出口とロック方向を確認し、ケーブルが揺れたときにラッチを押す、引く、または横方向へこじる経路にならないようにします。

現場で交換や保守を行う機器では、保持性だけでなく、ロックを解除する作業空間と再嵌合後の確認方法も必要です。工具なしでは外せない構造にすれば常に良いとは限らないため、保守頻度と設置場所に合わせて決めます。

対策2｜ケーブルの荷重をコネクタから逃がす

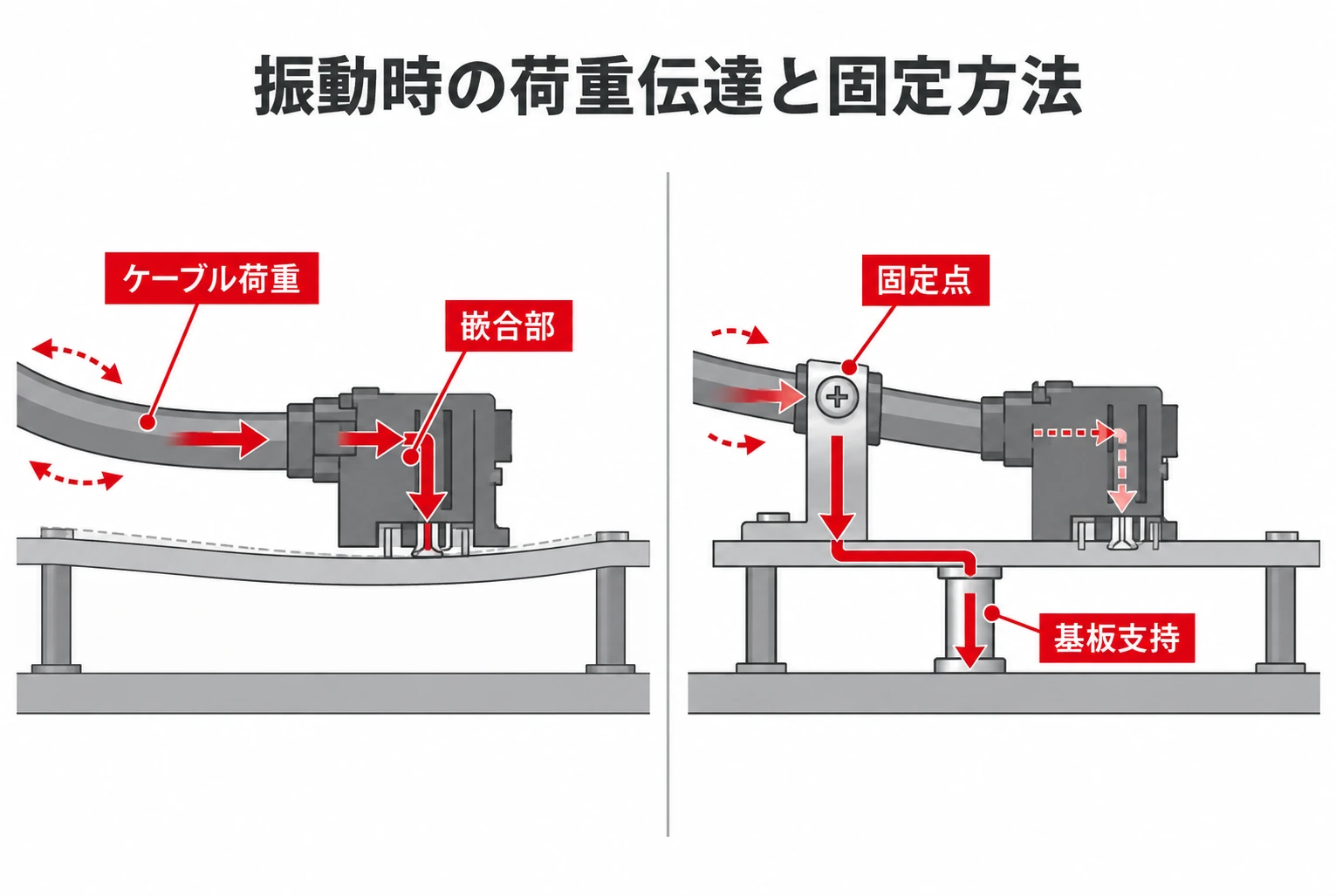

ケーブルの自重、引張り、ねじれ、繰り返しの揺れは、接続部へ機械的な荷重として伝わります。筐体のケーブル入口や基板から離れた位置に固定点を設け、コネクタ単体でケーブルを支えない構造にします。固定具の位置は、組み立て後にケーブルを引いたとき、荷重が嵌合部へ集中しないかを見て決めます。

コネクタ直近の急な曲げや、固定点までの長い自由区間は、繰り返し動く箇所を接続部へ近づけることがあります。ケーブルの仕様に合った曲げ条件を確認し、必要に応じて余長、クランプ、ガイドを設けます。特定の曲げ半径や固定距離を一律に当てはめず、ケーブルとコネクタの仕様、実際の筐体経路を合わせて確認してください。

対策3｜基板支持とコネクタの機械固定を見直す

基板が振動でたわむと、基板に実装されたコネクタにも繰り返し変位が加わります。コネクタが基板端に近い、基板の支持点から離れている、重いケーブルを片側だけで支えているといった条件では、局所的な荷重が大きくならないか確認します。ねじ、スペーサー、筐体の受け、支柱などで支持位置を検討し、コネクタの近くで基板が大きく動かない構造を目指します。

コネクタに固定脚や位置決め部がある場合は、その構造が基板上で機械的に機能するかを確認します。信号端子のはんだだけに挿抜やケーブル荷重を受け持たせると、端子やランドへ負担が集中する可能性があります。部品の推奨ランド、固定脚、基板厚、筐体との支持関係を照合し、実装後の状態も試作で確認してください。

対策4｜コネクタ・ケーブル・基板を一体で配置する

コネクタだけを基板上で移動しても、ケーブルの固定点や筐体支持が変わらなければ、荷重経路の問題が残ることがあります。コネクタ、ケーブルの出口と固定点、基板支持、筐体の接触部を一つの機械構造として3D配置で確認します。

2枚の基板を接続する構造では、嵌合後の基板間隔、平行度、ガイド、ねじ位置、筐体の組み付け公差が関係します。基板が自由に動ける状態のままコネクタだけで位置を保持すると、振動時に嵌合部へ荷重が集中する可能性があります。板対板コネクタの選定から実装確認までの手順は、「基板対基板コネクタの選定と実装確認」で解説しています。

対策5｜試作で振動前後の状態を比較する

試作評価では、使用時と同じケーブルの取り回し、固定状態、基板支持、筐体への取り付け姿勢を再現します。振動の方向や条件は、実際の使用環境、製品要求、採用コネクタの仕様をもとに設定します。試験条件を決めずに手で揺らすだけでは、再現性のある合否判断にはなりません。

電子機器用コネクタの振動試験方法として、JIS C 5402-6-4には正弦波振動の試験方法が定められています。規格名だけを記載して適合を判断するのではなく、対象コネクタの仕様と製品要求を照らし、加振方向、周波数範囲、加速度、通電状態、試験中の監視方法を決めます。機器の実使用条件と規格試験の条件が異なる場合は、その差も評価計画に残します。

試験前後には、ロック状態、嵌合のずれ、コネクタや固定脚の変形、はんだ部の外観、基板の亀裂や変色を確認します。通電したまま評価する場合は、瞬断、電圧の変化、通信エラーなどを監視し、試験後に導通だけを測って終わらせないようにします。JIS C 5402-6-4は振動試験の方法を示すもので、特定のIoT機器の合格条件を一律に決めるものではありません。

振動環境でのコネクタ脱落防止チェックリスト

振動によるコネクタの抜けを防ぐには、嵌合部だけを強化するのではなく、ケーブルの荷重を逃がし、基板を支持し、実使用に近い構造で評価することが重要です。コネクタを選ぶ段階で一般的な電気・外形・環境条件も整理したい場合は、「IoT機器の基板用コネクタ選定基準」を参照してください。

接触不良が疑われる場合は電気的な症状も切り分ける

振動中に瞬断が起きても、原因が必ずコネクタの抜けとは限りません。嵌合状態に変化がない場合は、端子の接触状態、基板側のはんだ接合、ケーブル内部の断線なども調べます。接触抵抗や汚染、摩耗を含む電気的な原因と切り分け手順は、「基板用コネクタの接触不良の原因と予防策」で扱います。

振動評価で異常が見つかった場合は、発生した条件、コネクタの状態、ケーブル固定、基板支持、通電・通信の記録を設計版と結び付けます。設計条件と基板データを整理したうえで、PCBgogoへ製造を依頼する際に共有すると、試作の前提や確認したい事項を伝えやすくなります。

基板製造の見積もりを依頼する

まとめ

振動環境でIoT機器のコネクタ脱落を防ぐには、嵌合部のロック、ケーブルの応力緩和、基板の支持、実装部の機械強度を一体で確認します。コネクタが相手側から抜ける故障と、基板から浮く・外れる故障を分けることで、見直す部位を特定しやすくなります。

試作では実機に近いケーブル経路と固定状態を再現し、振動前後の嵌合・実装・通電・通信を比較します。評価条件と採用部品の仕様を記録し、構造や部品を変更した際に再確認する範囲を明確にしてください。
