アンプ基板は、弱い電気信号を受け取り、スピーカー、アンテナ、モーター、または後段の回路を駆動するのに十分な強さに増幅する物理的な回路基板である。すべてのオーディオシステム、RFトランスミッタ、センサーフロントエンド、電源はアンプ基板に依存しており、レイアウトが完成品の音質、性能、信頼性に大きな影響を与える理由である。

本稿では、アンプ基板の基礎、構成部品、さまざまな種類、そしてクリーンで安定した設計をノイズの多い不安定な設計から分けるレイアウト手法について解説する。

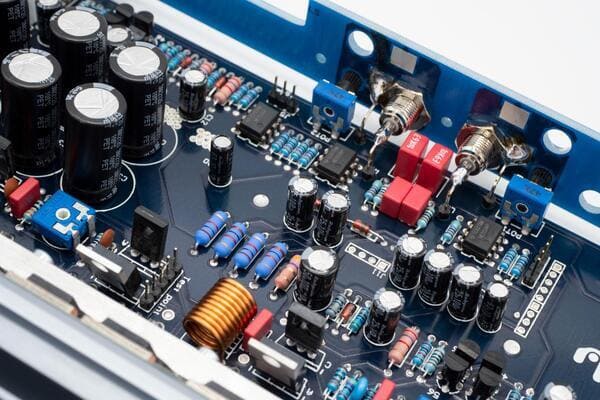

アンプ基板とは？

アンプPCB基板は、トランジスタ、オペアンプ、抵抗、コンデンサ、インダクタを、入力信号の振幅を歪みなく増幅する回路に配置する。基板は通常、3つの機能ゾーンに分割される。

• 入力段——弱い入力信号を受け取る。ここで拾ったノイズは信号とともに増幅されるため、静かで低ノイズの配線が必要。

• ゲイン/出力段——トランジスタまたはアンプICが実際に電流または電圧を増幅して負荷を駆動する。

• 電源およびグラウンドネットワーク——能動デバイスにクリーンなエネルギーを供給し、帰還電流が電源に戻る明確な経路を提供する。

PCB設計者の役割は、これら3つのゾーンの接続において、ゲインが高く予測可能であり、ノイズが低く、熱が逃げる場所を持つことである。

アンプ基板回路の主要部品

トランジスタとアンプIC：バイポーラ接合トランジスタ（BJT）とMOSFETはほとんどの電力段の基盤を形成する。BJTはリニアゲイン用、MOSFETはClass-D設計の効率的なスイッチング用である。信号レベル回路では、オペアンプがディスクリートトランジスタを完全に置き換え、ゲイン、フィルタリング、バッファリングを1つのパッケージで処理することが多い。

抵抗：単に電流を制限するだけでなく、抵抗は帰還ネットワークのゲインを設定し、能動デバイスを正しい動作点にバイアスする。帰還ループの高精度抵抗は予想以上に重要であり、ここで緩い許容差は直接ゲイン誤差や不安定性として現れる。

コンデンサ：コンデンサは電源ノイズをフィルタリングし、不要なDCをブロックし、周波数応答を整形する。ICの電源ピン直近に配置されたデカップリングコンデンサは、アンプを安定に保つ最も効果的な方法の1つである。

インダクタとEMIフィルタ：高周波スイッチングノイズを抑制する。Class-DアンプやRF電力段で最も重要であり、高速エッジが広帯域の干渉を生成する。

ヒートシンクとサーマルビア：実際の電力を処理するアンプは副産物として熱を放散する。銅ベタ、サーマルビア、物理的ヒートシンクはすべて連携して、その熱を敏感な接合部から移動させる。

アンプ基板の種類

アンプ基板は一律ではない。適切なアプローチは増幅する信号と関与する電力に大きく依存する。

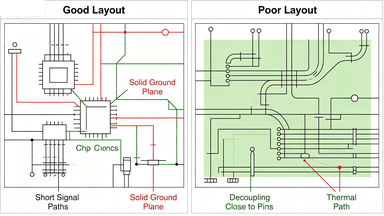

レイアウトが性能に与える影響

シミュレーションで完全に動作する回路図でも、レイアウトがいくつかの物理的現実を無視すると実基板で失敗する可能性がある。銅配線には抵抗、インダクタンス、容量がある。すべての電流ループはアンテナのように動作する。十分に高温になる接合部はやがてドリフトまたは故障する。アンプレイアウトは実際にはこれら3つの効果——抵抗、放射ノイズ、熱——を同時に管理することである。

信号経路を短く直接的に

信号配線とそのリターンパスが形成するループが小さいほど、拾うノイズと放射するノイズが少なくなる。帰還および入力配線はアンプ回路の最も敏感な部分であり、フットプリントが許す限りICピンの近くに配置し、スイッチングレギュレータや他のノイズの多い領域から離して配線する。

グラウンドを意図的に設計

グラウンド接続を都合のよい場所で行うのではなく、効果的な設計はスターグラウンドを使用する——アナログ、デジタル、パワーの各グラウンドがすべて収束する単一のポイント。これにより、ノイズの多いセクションからの帰還電流が敏感なアナログ経路に忍び込みハムを再導入するのを防ぐ。固体のグラウンドプレーンと電源プレーンはさらにインピーダンスを低下させ、基板全体により安定した基準を提供する。

ジオメトリを考慮した配線

鋭い90度コーナーは軽微なインピーダンス不連続性とエッチングアーティファクトを生成する。45度のベンドまたは緩やかな曲線で配線すると、電流がよりスムーズに流れ、放射エミッションが低減する。大電流配線は基板が許す限り幅広くし、敏感な低レベル信号線は電源配線と平行に配線したり交差させたりしてはならない。

すべての能動デバイスをデカップリング

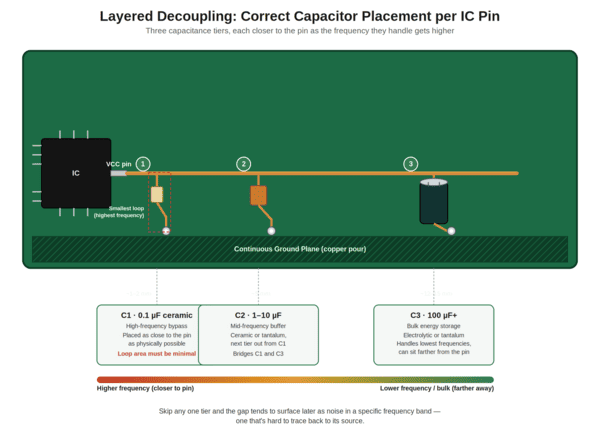

階層的なアプローチが最も効果的である。高周波ノイズ用の小さなセラミックコンデンサ（約0.1μF）をピンに可能な限り近接して配置し、中間周波数用の中容量コンデンサ（1〜10μF）、バルクエネルギー貯蔵用の大きな電解またはタンタルコンデンサ（100μF以上）。いずれかの階層をスキップすると、特定の周波数帯域のノイズとして後で現れ、原因を特定するのが困難になる。

熱が問題になる前に管理

熱には明確で低抵抗の経路が必要である。チップから広い銅パッド、サーマルビアのアレイを通り、グラウンドプレーン、ヒートシンク、または基板裏面へと逃がす。この方法で熱を分散すると、発熱部品周辺の銅を最小限にした設計と比較して接合部温度を大幅に低下でき、持続負荷下での部品寿命と一貫した性能に直接結び付く。

よくあるアンプ基板設計のミス

ほとんどのアンプ基板の問題は、少数の繰り返し発生するエラーに起因する。

• 長く曲がりくねった帰還配線：浮遊容量を拾い、アンプを発振に追いやる。特に高周波オペアンプ回路で問題。

• アナログとデジタルの帰還電流を共有グラウンド経路で混合：デジタルスイッチングノイズを敏感なアナログ信号に直接注入する。

• デカップリングコンデンサの省略またはICの電源ピンから遠すぎる配置：過渡時の電圧降下に対してデバイスが脆弱になる。

• 熱負荷の過小評価：特にClass ABまたはリニア電力段は、Class Dよりもはるかに多くの熱を放散する。

• グラウンドプレーンの分割で帰還電流がギャップを迂回する：ループ面積と放射ノイズを増加させる。

これらの問題を、基板が製造から戻ってきた後ではなく、回路図およびレイアウトレビュー中に発見することで、完全な再設計サイクルを節約できる。

アンプ基板の応用例

1. 民生機器——スピーカー、サウンドバー、ヘッドホンアンプ、ホームシアターレシーバーはすべてアンプ基板に依存してライン信号を可聴音に変換する。Class D設計はコンパクトさと効率性からますます好まれている。

2. 車載——カーオーディオおよびインフォテインメントシステムは、厳しい熱およびスペース制約に基づいて設計されたアンプ基板を使用する。LEDバックライトやセンサー信号調整にも増幅原理が拡張されている。

3. 航空宇宙および通信——RFパワーアンプ基板は、衛星リンク、地上局、その他の長距離通信システムの伝送信号を増幅する。信頼性と信号整合性は譲れない要件である。

4. 産業および計測——高精度オペアンプ基板は、測定および制御機器でセンサー出力を調整する。精度と低ノイズが高出力よりはるかに重要である。

5. ギターペダルおよび楽器——エフェクター内部の小型低電力アンプ回路も、短い信号経路、確実な接地、金属筐体によるシールドといった同じレイアウト規律の恩恵を受ける。

まとめ

アンプ基板回路は、その背後にあるレイアウト判断と同じだけの性能しか発揮しない。部品選択がゲイン、効率、直線性の上限を設定するが、その上限に実際に到達するかどうかを決定するのは物理的な実行——短い信号経路、意図的な接地計画、階層的なデカップリング、明確な熱経路——である。これらの基礎を最初に正しく押さえることが、負荷下で静かで安定したアンプ基板と、ベンチから離れるとハム、ドリフト、過熱を起こす基板との違いを生む。

試作から量産へスムーズに移行する必要があるアンププロジェクトには、PCBgogoがプロフェッショナルなPCB製造および実装サービスを提供する。製造前の無料ガーバーファイルレビュー、さまざまな電気的・熱的要件に対応する基板材料と銅箔厚オプション、信頼性の高いPCBA実装により、エンジニアがアンプ回路をより少ない予期せぬ問題で量産に持ち込むことを支援する。

 即時見積もり

FAQ

アンプ基板と通常のPCBの違いは？

製造工程に違いはない。アンプ基板は信号増幅回路のニーズに特化して設計された通常のプリント回路基板であり、純粋なデジタル基板では必要ない接地、デカップリング、熱管理に特別な注意が払われている。

コンパクトでエネルギー効率の良い設計に最適なアンプクラスは？

Class Dアンプは高周波でスイッチングし、Class AやB設計よりもはるかに少ない電力を熱として放散する。そのため、コンパクトでバッテリー駆動、または熱的に制約のある製品の標準的な選択肢である。

アンプ基板には何層必要ですか？

単純な低電力オーディオやオペアンプ回路は片面または両面基板で十分なことが多い。高電力、高速、またはスイッチングアンプ設計では通常4層以上が有益であり、専用のグラウンドプレーンと電源プレーンを含めることができる。

アンプ基板でグラウンドがそれほど重要な理由は？

増幅は入力に存在するノイズを拡大するため、不適切なグラウンド経路は小さな誤差を追加するだけでなく、意図した信号とともに増幅されるノイズを追加する。これは多くの場合、可聴ハムや不安定性として現れる。

アンプ基板が過熱する原因は？

パワーデバイス周辺の銅面積不足、サーマルビアの欠落または不足、熱を適切に拡散しない基板材料が最も一般的な原因である。銅ベタと適切なサーマルビアアレイを追加することで、接合部温度を大幅に低下できる。
