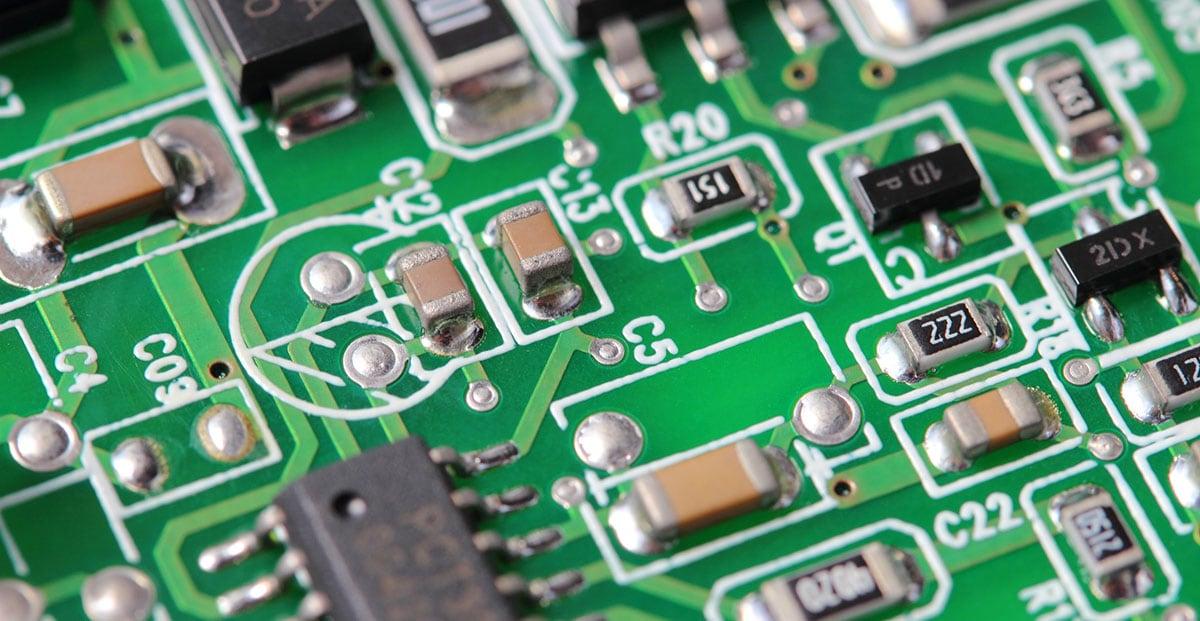

チップ抵抗（SMD抵抗器）は、PCB表面に直接はんだ付けされる小型の受動部品です。回路の電流を制御するという基本的な役割を持ちながら、スマートフォンから車載制御ユニットまで、現代の電子機器のほぼすべてに使用されています。

本記事では、チップ抵抗の種類、サイズ一覧、抵抗値コードの読み方、定格電力とTCR、そして用途に応じた選び方まで、PCB設計に携わるエンジニア向けに詳しく解説します。

チップ抵抗とは？

チップ抵抗は、従来のスルーホール抵抗器とは異なり、リード線がなくPCB表面に直接実装される抵抗器です。英語では SMD Resistor（Surface-Mount Device Resistor）と呼ばれ、自動実装機による高速実装に対応しています。

スルーホール型と比較した主なメリットは以下の通りです。

· 小型化：PCBスペースを大幅に節約できる

· 自動実装対応：高速ピックアンドプレースマシンで実装可能

· 高周波特性：寄生インダクタンス?容量が低く、高周波回路に適している

· 低コスト：機械による高速はんだ付けで工数を削減

現在、民生機器から産業機器、車載用途まで、あらゆる電子機器でチップ抵抗が標準的に使用されています。

チップ抵抗の種類

チップ抵抗にはいくつかの構造方式があり、それぞれ異なる特性と用途を持っています。

厚膜チップ抵抗器（Thick Film）

最も一般的なタイプで、セラミック基板に抵抗ペーストを印刷し、高温で焼成して製造されます。コストパフォーマンスに優れ、汎用用途に広く使用されています。許容差は通常 ±1%-±5% です。

薄膜チップ抵抗器（Thin Film）

真空スパッタリングによりセラミック基板上に金属合金薄膜を形成した抵抗器です。厚膜型より高精度?低ノイズ?温度安定性に優れ、許容差 ±0.1% 以下の高精度が要求される計測機器や医療機器に使用されます。

金属板チップ抵抗器（Metal Plate）

金属板を抵抗体として使用するチップ抵抗器です。大電流に対応でき、低抵抗値（ミリオーム級）から高精度まで幅広い用途に使用されます。主に電源回路やモーター制御の電流検出に適しています。高温耐性と長期安定性に優れています。車載システムや産業機器など、過酷な環境での使用に適しています。

電流検出用シャント抵抗器（Current Sense）

非常に低い抵抗値（ミリオーム級）と高精度を特徴とする特殊抵抗器です。オームの法則（V=IR）に基づく電流測定用として、モーター駆動回路や電源管理回路で使用されます。

チップ抵抗のサイズ一覧

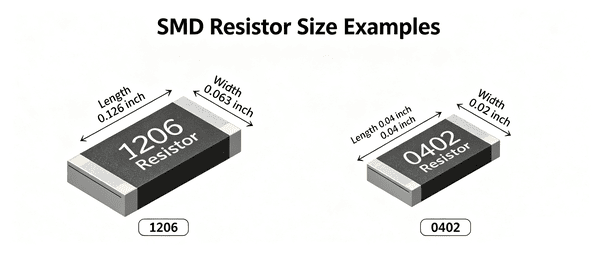

チップ抵抗のサイズは、EIA/JEDEC規格で定められた4桁のコードで表されます。最初の2桁が長さ、最後の2桁が幅（インチの100分の1単位）を示します。

以下の表は、代表的なチップ抵抗サイズとメートル換算をまとめたものです。 チップ抵抗のサイズは、一般的にインチ表記とミリ表記のサイズコードで管理されています。

実用的には 0603（1608） と 0805（2012） が最も広く使用されています。小型化が優先される場合は 0402（1005）、電力が必要な場合は 1206（3216） 以上を選定します。

抵抗値コードの読み方

チップ抵抗の表面には、抵抗値を示すコードが印刷されています。一般的なコード方式は以下の通りです。

3桁コード（許容差 ±5%）

最初の2桁が有効数字、3桁目が10のべき乗を表します。

· 101 → 10 x 10^1 = 100Ω

· 472 → 47 x 10^2 = 4.7kΩ

· 104 → 10 x 10^4 = 100kΩ

4桁コード（許容差 ±1%）

最初の3桁が有効数字、4桁目が10のべき乗を表します。

· 1001 → 100 x 10^1 = 1.00kΩ

· 4702 → 470 x 10^2 = 47.0kΩ

· 1003 → 100 x 10^3 = 100kΩ

小数点を含む抵抗値は文字 R で表します。例えば 4R7 は 4.7Ω、0R22 は 0.22Ω を示します。また、0Ω抵抗（表示コード「000」または「0」）は、実質的にワイヤージャンパとして機能します。

定格電力と抵抗温度係数（TCR）

定格電力

定格電力は、抵抗器が連続的に消費できる最大電力を示します。これを超えると抵抗値のドリフトや部品の破損につながります。

必要な電力を計算するには、以下の式を使用します。

· P = I2 × R（電流が既知の場合）

· P = V2 / R（電圧が既知の場合）

安全マージンとして、計算値の 2倍以上の定格電力 を持つ抵抗器を選定することを推奨します。

抵抗温度係数（TCR）

TCR（Temperature Coefficient of Resistance）は、温度変化に対する抵抗値の変動率を示す指標で、単位は ppm/°C で表されます。

· 標準的なチップ抵抗：±100-±200ppm/°C

· 高精度抵抗：±10-±25ppm/°C

TCRが低いほど温度変化に強く、車載や航空宇宙、屋外機器などの温度変化の激しい環境では、低TCRの抵抗器選定が重要になります。

チップ抵抗の選び方

設計に適したチップ抵抗を選ぶ際は、以下のパラメータを順に確認します。

· 1. 抵抗値：回路計算から必要値を決定

· 2. 許容差：汎用 ±1%、高精度 ±0.1%

· 3. 定格電力：P=V2/R または P=I2R で計算し、50%ディレーティング

· 4. パッケージサイズ：基板スペースと実装能力のバランス

· 5. TCR：温度変動環境では低TCRを優先

· 6. タイプ：汎用＝厚膜、高精度＝薄膜、高電力＝巻線

· 7. 信頼性規格：車載用はAEC-Q200認証を確認

まとめ

チップ抵抗は、現代の電子回路において最も基本的でありながら重要な部品の一つです。抵抗値?許容差?定格電力?TCR?パッケージサイズの5つの要素を理解することで、設計に最適な部品を選定できるようになります。

小型の01005から高電力の2512まで、各サイズにはそれぞれ適した用途があります。コード体系を理解し、用途に応じた適切なチップ抵抗を選択することが、信頼性の高いPCB設計の基礎となります。チップ抵抗を含む電子部品の実装では、基板設計だけでなく実装精度も製品品質に大きく影響します。PCBgogoでは、設計要件に合わせた高品質な基板製造と実装サービスを提供しています。

よくある質問（FAQ）

Q1. チップ抵抗とは何ですか？

チップ抵抗は、PCB表面に直接実装される小型の抵抗器です。厚膜や薄膜などの技術で製造され、スマートフォン、PC、車載機器、産業機器など幅広い電子機器の回路で使用されています。抵抗値?サイズ?定格電力?TCRなどの仕様を理解することで、設計に適した部品を選択できます。

Q2. SMD抵抗器とチップ抵抗の違いは何ですか？

基本的に同じ部品を指します。「SMD抵抗器」は英語のSurface-Mount Device Resistorに基づく技術用語で、「チップ抵抗」は日本産業界で一般的に使用されている呼称です。メーカー（Murata、Rohm、KOA等）の公式資料や日本技術者の間では「チップ抵抗」が主流のため、SEO記事では「チップ抵抗（SMD抵抗器）」のように併記することを推奨します。

Q3. チップ抵抗のサイズはどう選びますか？

パッケージサイズはPCBのランドパターンと一致している必要があります。一般的には、0603（1608）と0805（2012）が最も広く使用されています。小型化が必要な場合は0402（1005）、高電力が必要な場合は1206（3216）以上を選定します。定格電力はP=V2/RまたはP=I2Rで計算し、余裕を持ったサイズを選ぶことが重要です。

Q4. 0Ωチップ抵抗とは何ですか？

0Ω抵抗（表示コード「000」または「0」）は、実質的に導線（ジャンパ）として機能する抵抗器です。単層基板上での配線引き回しや、オプション回路の接続、実装時のジャンパとして使用されます。

Q5. E24系列とE96系列の違いは何ですか？

E系列は標準化された抵抗値のセットです。E24は24値/デケード（±5%および±1%品に使用）、E96は96値/デケード（±1%高精度品に使用）を提供します。

Q6. チップ抵抗が故障した場合、どうやって確認しますか？

マルチメータで抵抗値を測定します。断線（無限大）、短絡（0Ω）、または許容差を超える値であれば故障の可能性があります。目視では、クラックや焼損が兆候です。
