PVDFは、耐薬品性に加えて機械特性も求める部品で検討されるフッ素樹脂です。流体に接する部品、薬品を扱う設備周辺の部品、電気・機械機能を兼ねる部品などでは、材料名だけでは選定できません。接触する媒体、温度、圧力、荷重、形状、重要寸法を整理し、切削加工後に必要な機能から材料グレードを確認することが重要です。

重要ポイントPVDFの切削加工では、耐薬品性を必要とする使用条件と、荷重・温度・形状に関わる機械的な要求を分けて確認します。薬品名だけで材料を決めず、濃度、温度、圧力、接触時間、重要寸法、グレードを図面と仕様に反映してください。

PVDFとは

PVDFはポリフッ化ビニリデンの略称で、フッ素樹脂の一種です。材料メーカーの公開資料では、耐薬品性、耐熱性、耐候性に加え、機械特性を備える材料として位置付けられています。そのため、化学的な接触環境だけでなく、部品にかかる荷重、形状、取付方法、寸法要求も材料選定の対象になります。

ただし、公開される物性値は対象グレード・試験条件による代表値です。PVDFという材料名だけから、特定の薬品、温度、圧力、機械強度に適合すると判断することはできません。部品に必要な機能を先に定義してから、材料メーカー、グレード、素材形状を確認してください。

PVDFが候補になる条件

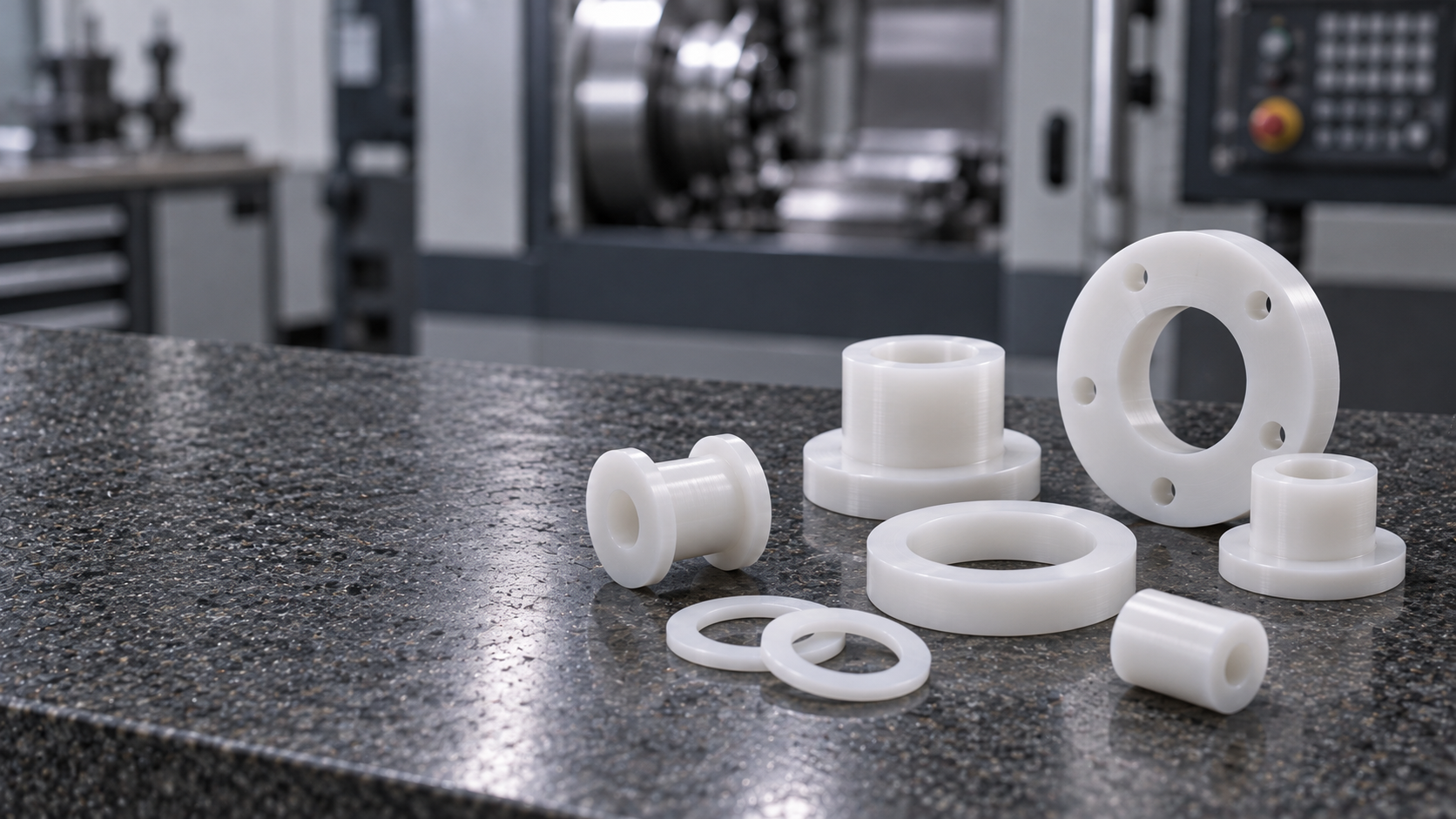

PVDFは、薬品や流体への接触を考慮しながら、ある程度の機械的な要求も持つ部品で候補になります。たとえば、バルブ・ポンプ周辺部品、流体に接する機械部品、ライニング周辺部品、治具などでは、耐薬品性だけでなく、取付・荷重・熱・寸法の条件を整理する必要があります。ここで挙げる用途は一般的な検討背景であり、特定企業の製造実績を示すものではありません。

流体条件を確認する場合は、媒体が水に近いかどうかだけでは足りません。公開技術資料でも、圧力・温度の条件は媒体の種類と関連して扱われます。材料の耐薬品性と、実際に部品へかかる圧力・温度・接触時間を分けずに共有してください。

耐薬品性を薬品名だけで判断しない理由

PVDFは耐薬品性を選定理由にしやすい材料ですが、全ての薬品・条件に適合するわけではありません。フッ素樹脂の技術資料でも、PVDFでは薬品の種類や高温条件により、膨潤・溶解・分解などの確認が必要となる例が示されています。このため「耐薬品性が必要」という一文だけでは、材料を評価する情報として不十分です。

依頼時には、接触する薬品・流体、濃度、温度、圧力、接触時間、洗浄工程、気相か液相かを可能な範囲で整理します。薬品条件が未確定の段階では、特定材料の適合を断定せず、材料メーカーの耐薬品表、対象グレード、実際の使用条件を照合する工程を残してください。

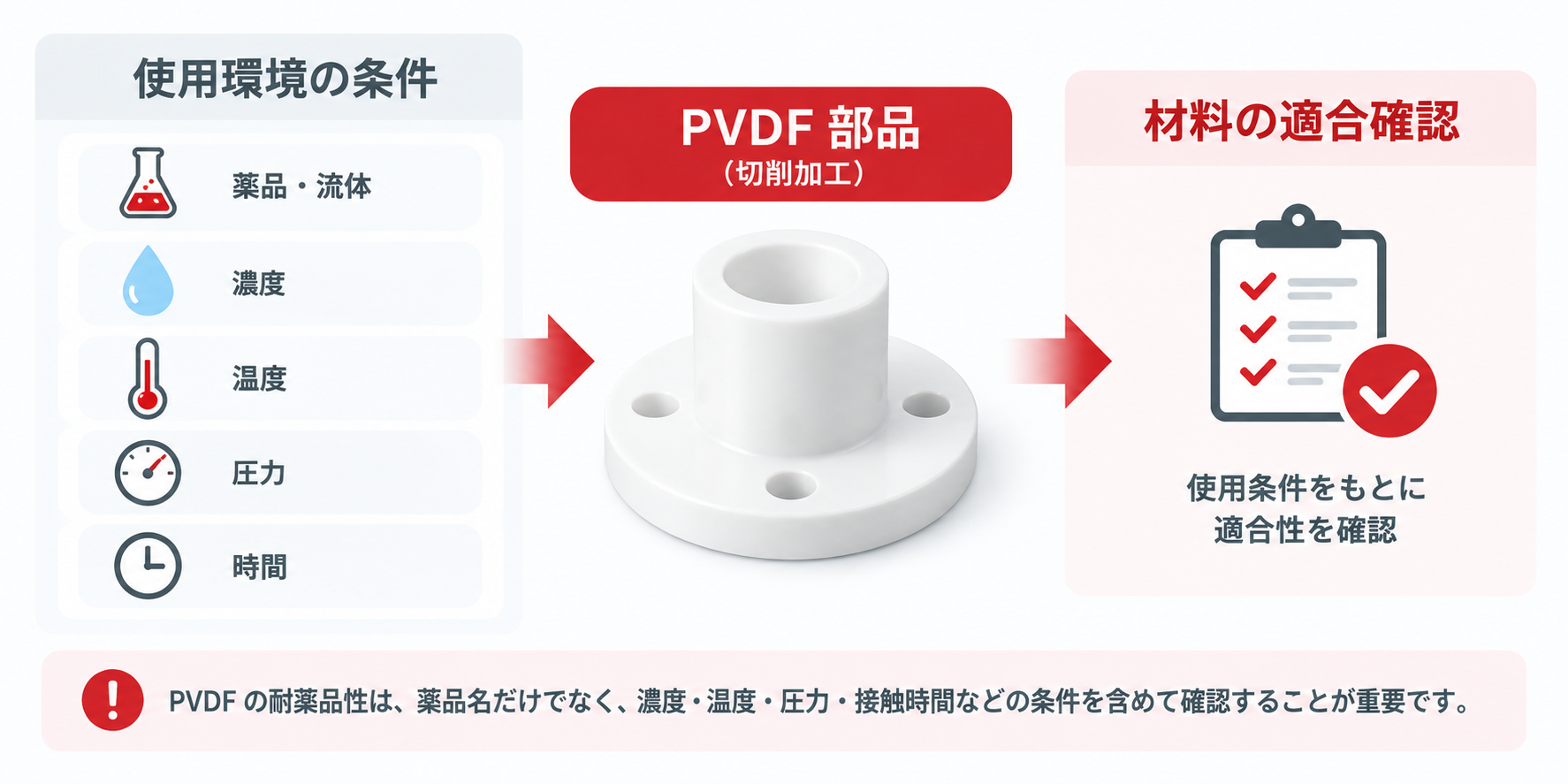

重要ポイント使用環境の確認点：PVDF部品の耐薬品性は、材料名だけでは評価できません。媒体・濃度・温度・圧力・接触時間をそろえ、使用条件に対応する材料資料を確認します。切削加工の可否と、使用環境に対する材料適合は別の判断として扱ってください。

切削加工で確認したい熱・形状・エッジ

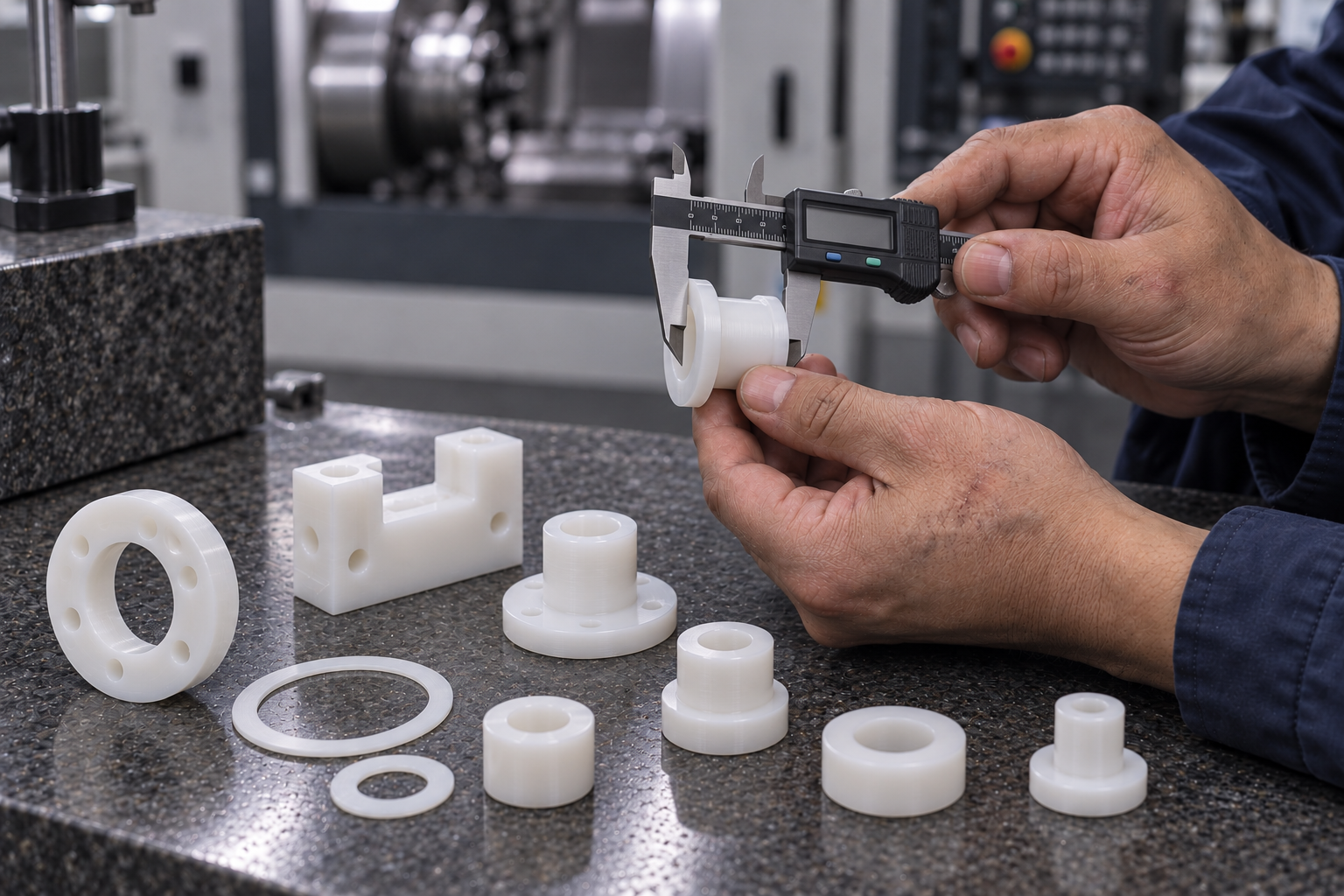

PVDFの切削では、薄肉、細長い形状、深い穴、細いリブ、ねじ、シール面などで、固定と加工後の状態を確認します。材料グレードや形状によっては、加工中の熱、保持する力、固定を外した後の変化が、重要寸法や表面状態に関わる場合があります。加工前に、どの面が基準面か、どの箇所に公差・面粗さ・エッジ条件が必要かを図面で明確にしてください。

エッジのバリや面取りは、組立性、シール面、流体接触部の傷に関わります。必要な仕上げは、外観面か、接触・密封機能を持つ面かを区別して指定します。工具、形状、固定、仕上げを組み合わせて確認してください。

切削条件は材料、グレード、工具、形状、固定、品質要求により変わります。固定の回転数・送り・公差を本文で約束するのではなく、重要寸法と使用条件を共有して、個別に確認することが実用的です。

PTFE・POM・PEEKと比較する場面

PVDFは、PTFE、POM、PEEKなどと比較されることがあります。しかし、材料の優劣を一つの表で決めるのではなく、最初に何を満たす必要があるかを整理します。薬品条件、温度、荷重、摺動、寸法安定性、相手材、電気特性のどれを優先するかで、比較の対象と確認する資料が変わります。

低摩擦性や温度・荷重条件を含めて比較する場合は「PTFEの切削加工」を、低吸水性や寸法安定性を検討する場合は「POMの切削加工」を、より高い温度条件を含めて検討する場合は「PEEKの切削加工」を参考にできます。

図面・見積もり前に確認したい項目

PVDF部品の見積もりでは、材料名・形状・数量に加え、使用環境と重要機能を共有します。特に薬品・流体への接触がある場合は、加工条件と材料適合の確認を混同しないことが重要です。

• PVDFのメーカー、グレード、色、充填材の有無、素材形状（板・丸棒・パイプなど）

• 接触する薬品・流体、濃度、温度、圧力、接触時間、洗浄条件、気相・液相

• 荷重方向、取付方法、相手材、摺動・摩擦の有無、連続使用時間

• 重要寸法、公差、面粗さ、シール面、嵌合部、薄肉、深穴、ねじ、細長部

• バリ、傷、面取り、エッジの許容基準、検査方法、材料証明の要否

• 数量、試作・量産の区分、2D図面、3D CADデータ

PCBgogoでは、図面、3Dデータ、材料の希望、数量、用途上の注意点を整理したうえで、加工に必要な確認を進められます。薬品接触や温度・圧力の条件がある部品では、分かる範囲で使用環境も補足してください。

CNC加工の見積もりを確認する

よくある質問

PVDFはどのような樹脂ですか？

PVDFはポリフッ化ビニリデンの略称で、耐薬品性、耐熱性、耐候性、機械特性を考慮する部品で検討されるフッ素樹脂です。個別の特性はグレードと試験条件を確認してください。

PVDFの耐薬品性はどのように確認しますか？

薬品名だけで判断せず、濃度、温度、圧力、接触時間、気相・液相、材料グレードをそろえます。材料メーカーの耐薬品表を実際の使用条件と照合してください。

PVDFとPTFEはどのように使い分けますか？

一方が常に優れているわけではありません。低摩擦、薬品条件、温度、荷重、摺動、寸法要求、相手材を比較し、部品に必要な条件から候補を絞ります。

PVDFで薄肉部やねじを含む部品は設計できますか？

薄肉、ねじ、深穴などを含む形状は設計できますが、材料グレード、固定、加工熱、重要寸法、使用時の荷重を確認する必要があります。図面では、機能に関わる面と許容条件を明示してください。

PVDF部品の発注前に何を伝えるべきですか？

材料メーカー・グレード、素材形状、接触薬品・流体、温度、圧力、接触時間、重要寸法、公差、荷重、数量、図面・3Dデータを共有します。

まとめ

PVDFの切削加工では、耐薬品性を材料選定の入口としながら、媒体、濃度、温度、圧力、接触時間と、部品の荷重・形状・重要寸法を一緒に確認することが重要です。材料名だけで適合を決めず、切削加工の条件と使用環境に対する材料評価を分けて整理しましょう。
