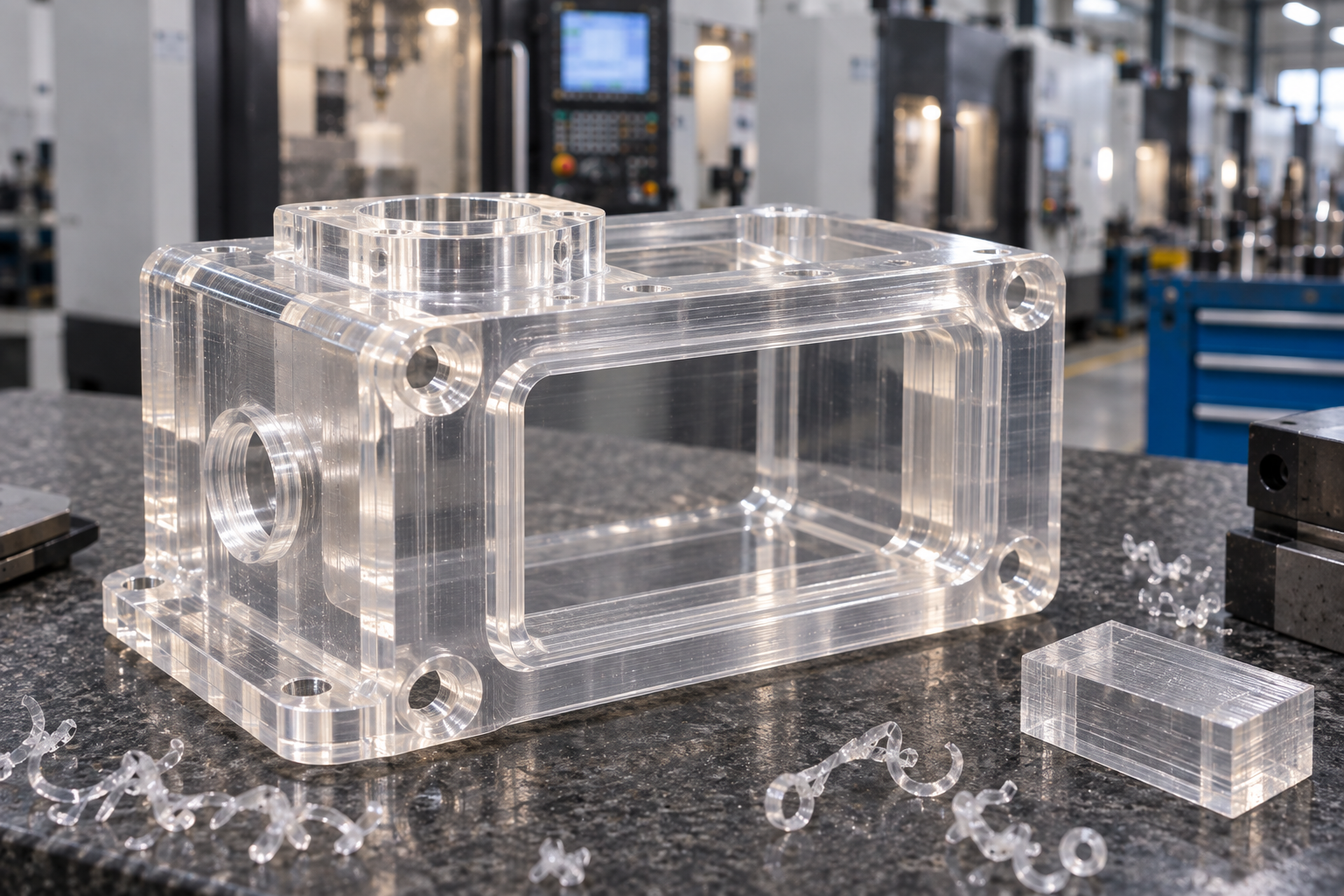

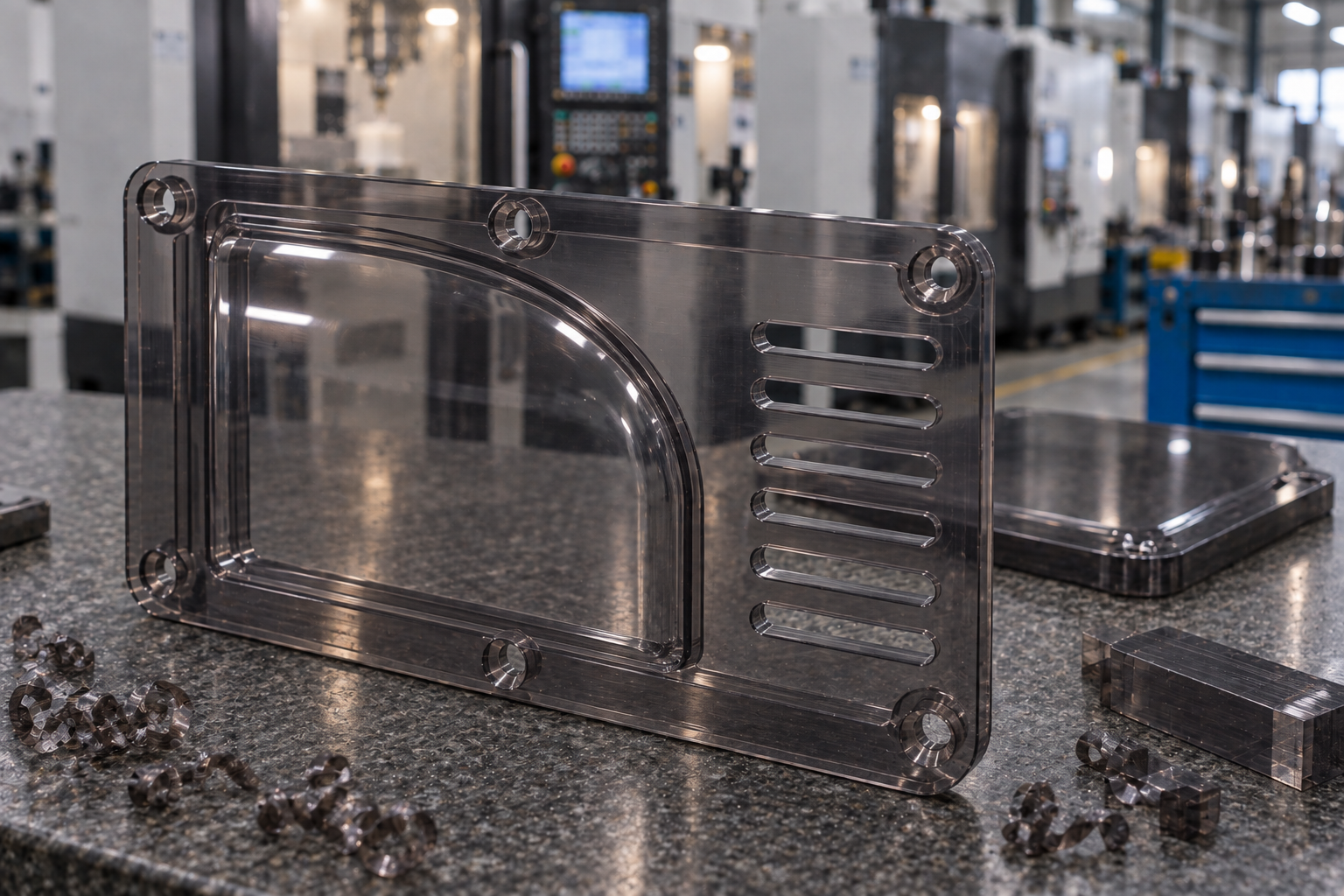

ポリカーボネート（PC）の切削加工とは、透明または半透明のPC材を、CNCフライスや穴あけなどで必要な形状に仕上げる方法です。PCは、透明性を備えながら耐衝撃性を求める部品で候補になりやすい材料です。ただし、「透明な樹脂だから」という理由だけで材料や加工方法を決めると、傷、加工部の白化、反り、組立時の割れにつながることがあります。

重要ポイントPCの切削加工では、耐衝撃性だけでなく、透明面の位置、穴やねじ部の形状、使用環境、組立方法まで含めて確認することが重要です。材料の特性を活かすには、図面上で求める機能と許容できない外観・寸法上のリスクを先に分けます。

材料メーカーの公開情報でも、PCは高い耐衝撃性、透明性、軽量性、耐熱性を組み合わせられるエンジニアリングプラスチックとして位置付けられています。これは「すべてのPCグレードが同じ性能」という意味ではありません。グレード、板厚、成形履歴、使用温度によって実際の挙動は変わるため、部品用途と材料仕様を対応させて判断します。

切削加工全体の基本は「切削加工とは」で、加工方法の選択は「フライス加工とは」で解説しています。

PCが部品材料として選ばれる場面

PCは、内部を見せたい、光を通したい、しかも衝撃を受ける可能性がある部品で検討されます。例えば、保護カバー、表示窓、治具の確認部、機器のカバー、透明な構造部品などです。ここで重要なのは、透明性を必要とする面と、強度や取付機能を担う面を区別することです。

たとえば外観面に傷が許されない部品では、材料の選定だけでなく、加工後の保護、梱包、組立時の接触も品質条件になります。一方、ねじや穴、はめ合いを含む部品では、加工後にどの荷重がかかるかを図面や仕様に整理します。耐衝撃性という材料特性は、穴縁や薄肉部の形状、締結方法を無視して保証されるものではありません。

この表は材料の合否を一つに決めるものではなく、見積もりや技術確認に渡す条件の整理表です。用途が同じ「透明カバー」でも、必要なのが視認性なのか、耐衝撃性なのか、耐熱性なのかで優先順位が変わります。

切削加工で注意したい傷・白化・熱

PCは切削中の熱や工具の状態、固定条件の影響を受けます。刃先が摩耗した状態や、排出される切りくずが加工部に触れ続ける状態では、表面の傷や仕上がりのばらつきが起こるおそれがあります。透明面がある部品では、寸法が合っていても外観上の判定が難しくなるため、外観面をどこに置くかを図面上で明確にします。

また、局所的に熱がたまると、加工面の状態や寸法に影響する可能性があります。ここでの対策は、回転数だけを下げることではありません。工具形状、送り、切込み、固定、切りくず排出を一組の条件として見直す必要があります。切削条件を設定する考え方は「切削条件とは」も参考になります。

重要ポイント 工程上の判断：透明面があるPC部品では、「加工できるか」だけでなく、加工面を外観面として使うか、保護フィルムをいつ外すか、検査時にどの程度の傷を許容するかを事前に決めます。加工条件の議論を、外観基準なしで進めないことが重要です。

穴あけ・ねじ・薄肉部で確認すること

穴あけやねじ締結を含むPC部品では、穴径だけでは判断が足りません。穴の位置、縁までの距離、板厚、座ぐりの有無、締結力、使用中に加わる荷重を合わせて確認します。特に、透明な板材へ穴を多数設ける場合は、穴まわりの外観と強度の両方を図面で管理する必要があります。

ねじを直接使うのか、インサートや別の固定方法を使うのかも、設計段階で決める項目です。PCは強度を持つ材料ですが、締結方法が不適切であれば、局所的な応力が集中する可能性があります。個別の形状で必要な肉厚や締結条件は一律には定められないため、用途、荷重、組立手順とともに製造先へ確認してください。

穴の加工方法と穴まわりの注意点は「穴あけ加工とは」で確認できます。設計意図に応じて、穴を単なる寸法ではなく、固定・位置決め・視認・排出のための機能として整理すると、確認漏れを減らせます。

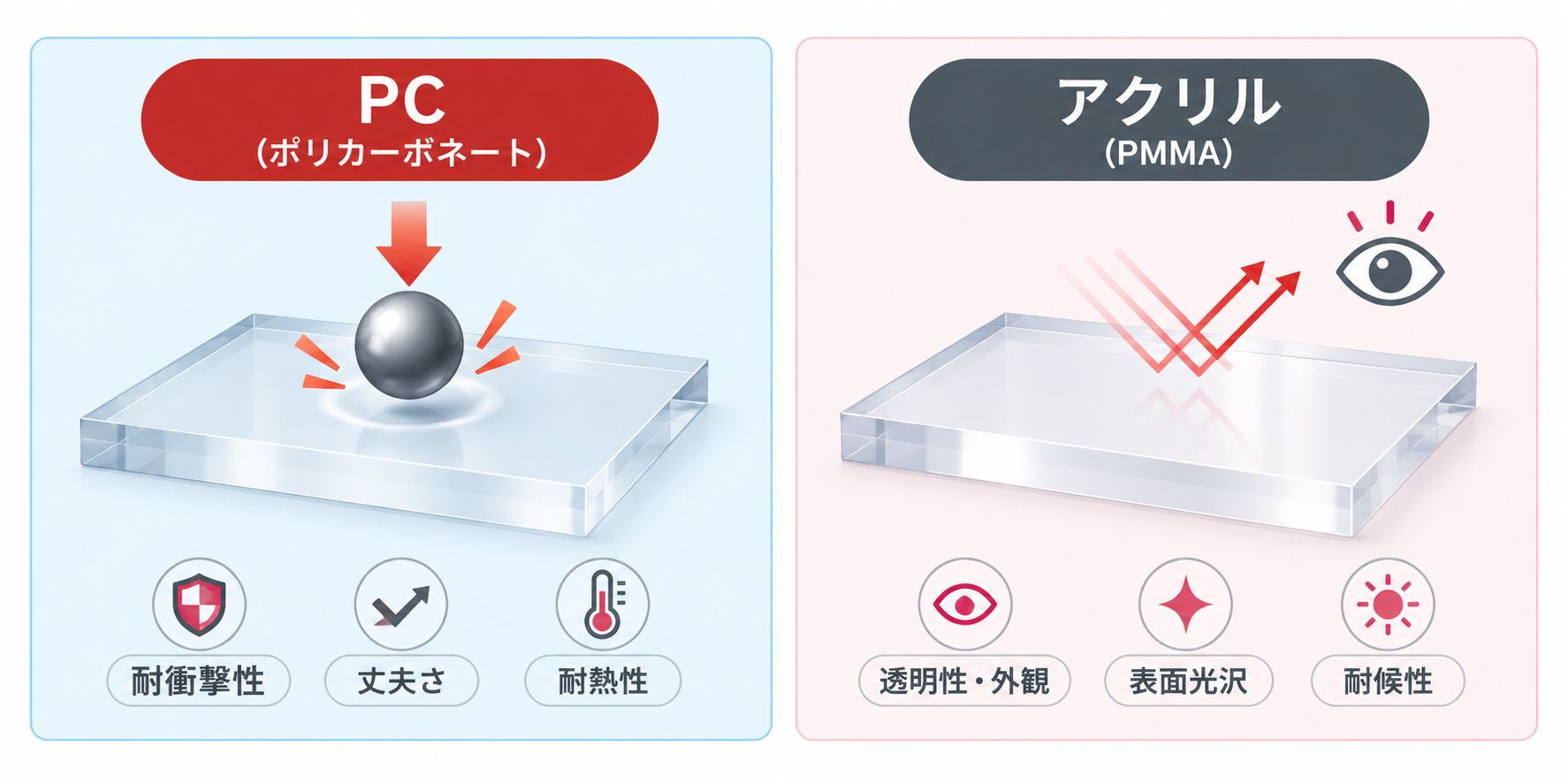

アクリルとの違いは「透明だから」では決めない

PCとアクリルは、どちらも透明部品で検討される材料です。しかし、材料選定を透明性だけで済ませると、部品に必要な耐衝撃性、外観、使用環境、加工後の扱いとのずれが生じます。PCを選ぶかアクリルを選ぶかは、部品に求める主な機能を優先して考えるべきです。

透明性・表面光沢・視認面の仕上げを最優先する場合の考え方は、「アクリルの切削加工」で詳しく解説しています。両者を比べるときは、材料名を先に決めるのではなく、部品が壊れてはいけない条件と、外観を損ねてはいけない面を分けてください。

薬品・接着・洗浄工程は後から追加しない

PC部品では、切削加工後に接着、印刷、洗浄、コーティング、保護フィルムの貼付などが続くことがあります。これらの工程に使う材料や条件は、外観や耐久性に関係するため、加工だけを前提に後から決めるべきではありません。材料グレードと薬品の相性、残留応力、使用温度などは個別条件で異なります。

このため、量産前には実際の材料、表面状態、後工程を前提とした評価を行うことが重要です。「透明に見える」「組み立てられる」ことと、使用環境で長期に問題がないことは同じではありません。図面や見積もり依頼には、後工程と接触する物質が分かる範囲で記載します。

見積もり前に整理したい項目

PCの切削加工を依頼する際は、材料名と外形寸法だけでなく、部品が何のために使われるかを伝えることが大切です。透明面の扱い、傷の許容度、穴やねじの用途、組立方法、数量によって、確認すべき工程条件が変わります。

• - 材料の指定：PCのグレード、板材・丸材などの形状、色や透明性の条件

• - 外観条件：視認面、傷・白化の許容範囲、保護フィルムや梱包の希望

• - 図面条件：寸法、公差、穴・座ぐり・ねじ、面取り、基準面

• - 使用条件：温度、荷重、屋内外、薬品・洗浄剤・接着剤との接触

• - 組立条件：締結方法、相手材、嵌合、後加工の有無

• - 発注条件：数量、希望納期、試作か量産か

PCBgogoでは、図面、3Dデータ、材料の希望、数量、用途上の注意点を整理したうえでCNC加工の見積もりを確認できます。図面上で判断しにくい外観面や組立条件がある場合は、依頼時に補足してください。

CNC加工の見積もりを確認する

よくある質問

PCとアクリルはどちらが切削加工に向いていますか？

一方が常に優れているわけではありません。透明面の外観を重視するのか、衝撃への配慮を重視するのか、温度や組立条件をどう考えるかで候補が変わります。部品の用途と評価基準から選定してください。

PCの切削面が白く見えるのはなぜですか？

工具状態、加工熱、切りくずとの接触、固定条件など複数の要因が関わる可能性があります。外観面として使う箇所は、材料、加工条件、保護・検査の方法をまとめて確認します。

PCに穴あけやねじ加工はできますか？

穴あけやねじに関わる形状は設計できますが、穴径だけで可否を判断しません。板厚、穴縁からの距離、締結方法、加わる荷重を含めて確認することが重要です。

PC部品で接着剤や洗浄剤を使う場合は何を確認しますか？

材料グレード、使用する薬品、接触時間、温度、加工後に残る応力などを確認します。量産前には実材料・実工程に近い条件で評価することをおすすめします。

見積もり時に透明面の希望は伝えるべきですか？

はい。透明面の位置、傷や白化の許容度、保護の希望、最終用途を図面や補足情報に含めると、必要な確認を行いやすくなります。

まとめ

ポリカーボネートの切削加工では、透明性と耐衝撃性の両方を持つ材料特性を、部品の実際の用途に結び付けて考える必要があります。外観面、穴・締結部、温度、薬品・接着工程、梱包までを確認し、加工可能かどうかだけでなく、使用時に必要な品質を先に定義しましょう。
