基板設計のモジュール化を考えるとき、最初に決めたいのは機能をどこで区切るかです。一枚の基板内で回路を分ける方法、複数の基板を接続する方法、既製モジュールを載せる方法では、変更しやすい部分も、増える接続や検証項目も異なります。試作後の変更を小ロット生産へつなげるために、構成の選び方から製造資料のそろえ方まで確認します。

モジュール化する対象を先に決める

「モジュール化」は、必ずしも基板を物理的に分けることではありません。同じ基板上の電源・制御・通信を回路ブロックとして整理し、設計を再利用する方法もあります。一方、独立した機能基板を接続する場合は、コネクタ、線束、筐体内の固定方法まで設計対象に入ります。既製の無線・電源モジュールを使う場合は、モジュール内部を設計し直すのではなく、選んだ製品の仕様に合わせて載せる基板と接続条件を設計します。

判断の出発点は、どの機能が繰り返し使われ、どの機能が変更されやすいかです。変更頻度だけで多板化を決めず、接続部が増える影響も含めて比較します。

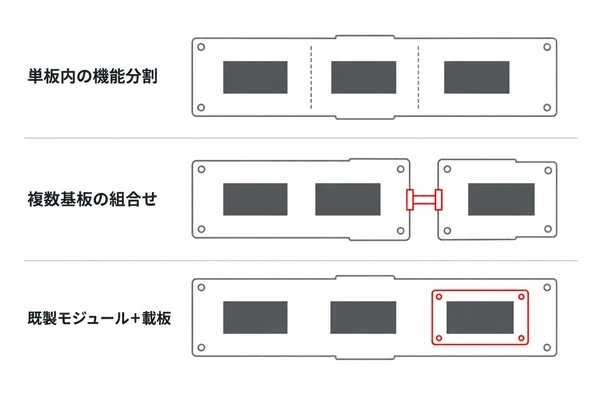

この表は優劣を決めるものではありません。製品のサイズ、数量、変更予定、試験方法、調達条件を入れて比較すると、どの方式が自分の案件で扱いやすいか見えます。

機能の境界では電気・機械の条件をセットで決める

機能を分けるときは、境界をまたぐ電源とGND、信号方向、電圧範囲、必要な電流、起動順序を記録します。複数基板ならコネクタのピン配置、嵌合方向、固定位置、線束長も必要です。既製モジュールなら、採用する型番のデータシートにある電源、端子、推奨レイアウト、実装条件を載板側の設計と照らし合わせます。

特に無線や高速信号を境界の外へ移す場合、元の基板での動作をそのまま引き継げるとは限りません。アンテナ周辺、リターン経路、接続部、筐体との位置関係は、選んだ部品と最終製品の条件で確認します。交換しやすさだけで分割を決めず、接続部を含む組立後の検証範囲まで決めておくことが重要です。

設計変更が起きたら、影響する範囲を追跡する

以下は説明のための仮例です。小型IoT機器で無線機能を変更するとします。単板内の機能分割なら、通信回路だけでなく共通の電源、配置、アンテナ周辺と基板全体の設計版を確認します。通信専用基板を分けているなら、その基板に加えて基板間のピン配置、電源容量、接続信頼性を確認します。既製モジュールを載せる構成なら、新しい型番と載板の端子・実装・周辺レイアウトの適合を確認します。

どの方式でも、変更した部品だけを見て検証を終えないことが要点です。回路図、基板パターン、BOM、ファームウェアの依存関係、試験項目のうち、何を更新し何を再試験するかを変更内容に合わせて決めます。ただし、毎回すべての試験を繰り返すという一律のルールではありません。

小ロット生産へ渡す資料は同じ版にそろえる

小ロット生産へ進む前に、回路図、各基板のGerber・ドリルデータ、部品表、部品配置・実装資料、組立図に同じ設計版が反映されているか確認します。複数基板では基板ごとに版を持たせるだけでなく、どの版同士を組み合わせるかも指定します。代替部品を使う場合は、型番だけでなくパッケージ、端子配列、電気条件と調達状況が設計・実装資料に反映されたかを確認します。

基板製造の出力データを確認するときは、ガーバーデータビューアを使って層、外形、孔、版の取り違えを点検できます。ただし、ビューアでの表示確認だけで部品選定や製品機能の検証が完了するわけではありません。一般的な試作と量産の違いは基板試作と量産の比較記事に譲り、ここではモジュール境界の変更が資料にどう反映されたかを確認します。

試作段階では機能と接続の動作を確認し、次の段階では変更後の電気・機械条件と実装方法を確認します。小ロット生産の前には、発注数量、組立順序、検査方法、未解決の変更点を一覧にして、製造側へ渡す版を決めてください。PCBgogo公式サイトでは基板製造と部品実装の入口を確認できます。設計資料が整った時点で、製造条件を見積もりに反映します。
