PCBメーカーから10枚の見積もりと10,000枚の見積もりで、まったく異なる価格・納期・工程が提示される理由に疑問を感じたことはないだろうか。試作と量産は製造スペクトラムの両極に位置しており、その違いを理解することはプロジェクトをスケールする上で不可欠である。本ガイドでは、2つのステージ間で何が変わるのかを詳しく解説し、最初の試作から量産までプロジェクトをシームレスに進められるPCB製造パートナー（PCBgogoなど）の選び方までを紹介する。

PCB試作とは？

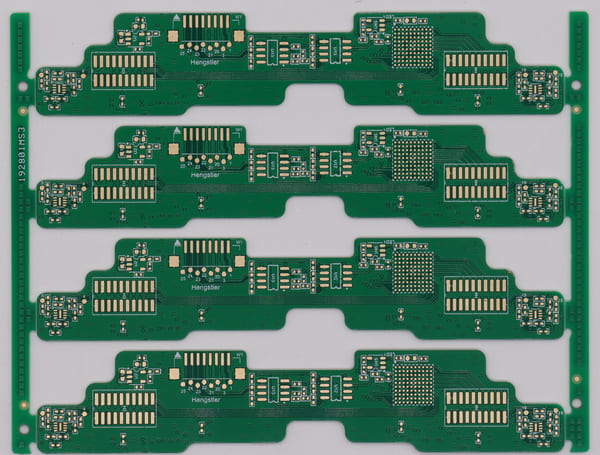

PCB試作とは、設計が意図通りに機能することを確認するために、1枚から数十枚程度の小ロットの回路基板を生産するプロセスである。エンジニアは試作基板を使用して、配線、部品配置、信号整合性、熱特性、筐体内の機械的適合性を検証する。

試作基板はテスト、修正、そして場合によっては複数回の再製作を前提としているため、スピードと柔軟性が単価よりもはるかに重要である。優れた試作サービスは、1〜2日での納品、設計変更へのスムーズな対応、少量注文への柔軟な対応を備えている。

PCB量産とは？

量産は、設計が検証され、商業数量での出荷準備が整った時点で開始される。多くの場合、数百、数千、または数万枚の単位である。この段階では、優先順位がシフトする。スピードや柔軟性ではなく、一貫性、コスト効率、サプライチェーンの信頼性、そしてすべての基板にわたる厳格な品質管理が重視される。

量産では、自動光学検査（AOI）、ICT（インサーキットテスト）、機能テスト、ロットトレーサビリティなど、試作段階では一般的に登場しないプロセスも導入される。これらはすべて、人手による検査だけでは現実的でない規模で、顧客に届く前に欠陥を捕捉するために設計されている。

試作と量産の主な違い

以下の表は、PCBプロジェクトを構想から量産出荷まで計画する際に、エンジニアや調達チームが理解すべき核心的な違いをまとめたものである。

試作から量産に移行するタイミング

普遍的なルールは存在しないが、経験豊富なプロダクトチームは本格的な量産に踏み切る前に以下の兆候を確認している。

• 設計が複数ラウンドの機能テストおよび環境テストを大きな問題なく通過している

• 少量の試作（パイロットバッチ）を実際の使用条件で製作・検証し、問題がないことを確認している

• BOM（部品表）が確定し、すべての部品が必要数量で調達可能であることが確認されている

• 製造ドキュメント（ガーバーファイル、組立図、テスト手順書）が完全かつ曖昧さなく整備されている

• 量産に必要な治具・ツーリングと在庫を投資する根拠となる、現実的な需要予測がある

未検証の試作段階からいきなり大ロット生産に飛びつくことは、ハードウェア開発において最も一般的で（そして高くつく）ミスのひとつである。数百枚単位のパイロットランを挟むことで、量産時に初めて顕在化する問題——例えば、一貫してはんだ付けしにくいフットプリントなど——を、本生産で何倍にも増幅する前に発見できる。

量産規模拡大時のよくある課題

DFM（Design for Manufacturability）のギャップ

少量であれば手作業で問題なく組み立てられる設計でも、自動化された生産ラインでは問題が発生することがある。部品間隔、パネライゼーション、ソルダーマスクの公差などは、量産に移行する前に再確認が必要である。

量産時の部品調達

10個単位では容易に調達できた部品も、10,000個単位ではリードタイムの長期化や割当制限に直面する可能性がある。量産には、強固なサプライヤー関係を持ち、理想的には代替部品承認プロセスを備えたメーカーが必要である。

安定した品質の維持

手作業による目視検査は少数枚の基板には有効だが、スケールしない。量産では、工程に組み込まれた自動検査とテストによって、生産量が増加しても品質が低下しないようにする必要がある。

コミュニケーションのオーバーヘッド

大規模な注文では通常、より多くのステークホルダー、より多くのドキュメント、スケジュールや出荷をめぐるより多くの調整が必要となる。明確なプロジェクトサポートを割り当てるメーカーと協力することで、コストのかかるミスコミュニケーションを回避できる。

PCBgogoが両方のステージをシームレスにサポートする理由

両方のステージで単一のPCB製造サービスを利用する最大の利点のひとつは、継続性である。同じ製造基準、同じ設計を熟知したチーム、そしてプロジェクト途中での新しいベンダーの再認定が不要になる。PCBgogoはまさにその移行をサポートするために構築されている。

• 迅速な試作ターンアラウンド：PCBgogoは高速PCB製造・実装を提供し、試作では最短24時間での納品が可能なため、設計の繰り返しで開発スケジュールが停滞しない

• 低い最小注文数量：テスト用に1枚からの注文が可能で、即時オンライン見積もりに対応

• 拡張可能な量産キャパシティ：試作と同じ設備で大ロットのPCB製造とターンキー実装に対応し、サプライヤーを切り替えることなく大規模生産が可能

• DFMチェック組み込み：生産前にファイルの製造可能性をレビューし、試作から量産へのスケールアップ時にコストのかかるエラーのリスクを低減

• 厳格な品質管理：量産段階ではAOI、X線検査、機能テストを適用し、全バッチで一貫した品質を維持

• レスポンシブなエンジニアリングサポート：専任サポートチームが、最初の試作から再注文まで、あらゆる段階での設計や調達の問題を解決

最初の基板検証から数千枚の生産準備まで、PCBgogoのPCB製造サービスはプロジェクトとともに成長するように設計されている。試作から量産へ、時間、品質、予算管理を損なうことなく移行できる。

FAQ

試作と量産で同じメーカーを使用できますか？

はい、可能であり、通常はそれがより良い方法である。同じメーカーを使用することで、新しいサプライヤーのプロセスや材料を再検証する必要がなくなり、設計履歴とテストデータが一元管理される。PCBgogoは両方のステージを一貫してサポートしている。

量産前のパイロットランは何枚程度が適切ですか？

製品の複雑さによって異なるが、多くのチームは数百枚単位のパイロットバッチを実施している。これは、量産の本格的な治具・ツーリングや在庫コストを負担することなく、製造特有の問題を発見するのに十分な数量である。

量産の方が必ず基板単価は安くなりますか？

一般的には、材料、人件費、機械段取りのスケールメリットにより単価は低下する。ただし、総コストは注文時の部品価格や設計変更の有無にも依存し、量産開始後の設計変更ははるかに高コストになる。

量産見積もり依頼時までに準備すべきファイルは？

最低限、確定したガーバーファイル、完全なBOM、組立図、および必要なテスト仕様書が必要である。これらを事前に準備しておくことで、見積もりとDFMレビューのプロセスが大幅に迅速化される。

PCB試作と量産の違いを理解することで、製品開発の各段階で現実的なスケジュール、予算、品質基準を計画できる。次のステップに進む準備ができたら、PCBgogoで試作・量産の両方のオンライン即時見積もりを提供しているので、実際の価格と納期を確認してから発注できる。
