マシニングセンタは、NCまたはCNCのプログラムに基づいて工具とワークの動きを制御し、工具を自動交換しながら複数の切削工程を連続して行える工作機械です。複数の工程を一つの設備で進められる点が特徴ですが、設備名だけで加工方法や加工可否が決まるわけではありません。部品の材料、形状、精度、数量、後工程まで含めて加工方法を判断することが重要です。

重要ポイントマシニングセンタは、複数の工具を自動交換し、複数の切削加工を連続して行えるCNC工作機械です。ただし、設備名だけで加工可否を決めず、材料・形状・精度・数量・工程をあわせて確認します。

マシニングセンタとは

マシニングセンタは、中ぐり、フライス削り、穴あけ、ねじ立て、リーマ仕上げなどを連続して行えるNC工作機械として説明されます。切削加工の基本と工程を確認したい場合は、「切削加工とは」をご覧ください。

CNCは数値制御の方式を表す言葉で、マシニングセンタはCNCを使った工作機械の一つの種類です。NC、CNC、マシニングセンタは同じ意味ではなく、制御方式と設備分類を分けて理解することが重要です。JIS B 0105でも、NC工作機械は位置や速度などの数値情報とプログラム指令によって工具と工作物の相対運動を制御するものとして整理されています。

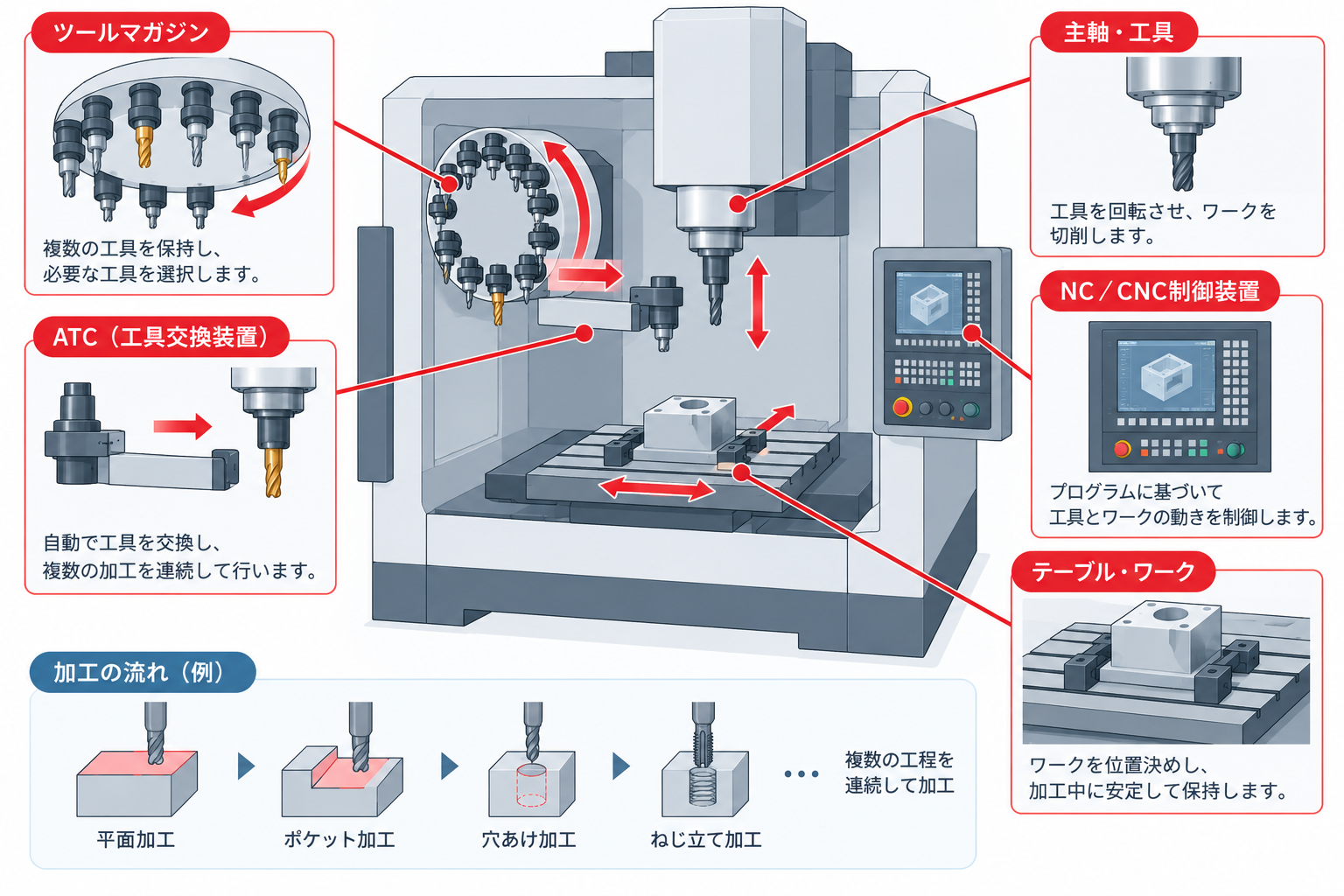

マシニングセンタは、加工方法そのものではなく、複数の加工を行う工作機械の名称です。工具マガジンに保持した工具をATC（自動工具交換装置）で交換し、フライス削りや穴あけ、ねじ立てなどを連続して行います。下図は、立形マシニングセンタの主な構成と加工の流れを示した例です。

マシニングセンタの基本構造と特徴

マシニングセンタを理解するときは、制御装置、主軸、テーブル、工具交換の仕組みを分けて見ると、連続加工の意味がつかみやすくなります。

• NC／CNC制御装置：プログラムに基づいて工具とワークの動きを制御する

• 主軸と切削工具：工具を回転させ、ワークを切削する

• テーブルとワーク固定：ワークを位置決めし、加工中に安定して保持する

• ツールマガジンと自動工具交換装置（ATC）：工具を自動で交換し、複数工程を続けて行う

マシニングセンタの特徴は、ATCによって工具を交換できることです。エンドミル、ドリル、タップなどを同じセットアップの中で使い分けることで、平面加工と穴加工を連続して進められる場合があります。

工具の種類や役割を確認したい場合は、「切削工具とは」で整理しています。工具のシャンク形状やツールマガジン容量などの設備仕様は、本文では扱いません。

マシニングセンタの主な種類

マシニングセンタは、主軸の向きや機械構造によって、立形、横形、門形などに分けられます。また、回転軸を持つ5軸制御のものもあります。適した設備は、工作物の大きさ、重量、数量、要求精度などを踏まえて検討されます。

この表は、どの種類が優れているかを示すものではありません。同じ形状でも、数量、精度、ワークの大きさ、固定方法、加工の順序によって適した設備は変わります。立形、横形、門形、5軸という分類は、主軸の向きや機械構造の違いを示す出発点です。

5軸制御では、直進軸と回転軸を組み合わせて工具またはワークの姿勢を変えます。精密工学会の研究でも、直進軸と旋回軸の動きを同期させることが重要とされています。ただし、5軸制御の設備があればすべての複雑形状を加工できるという意味ではありません。

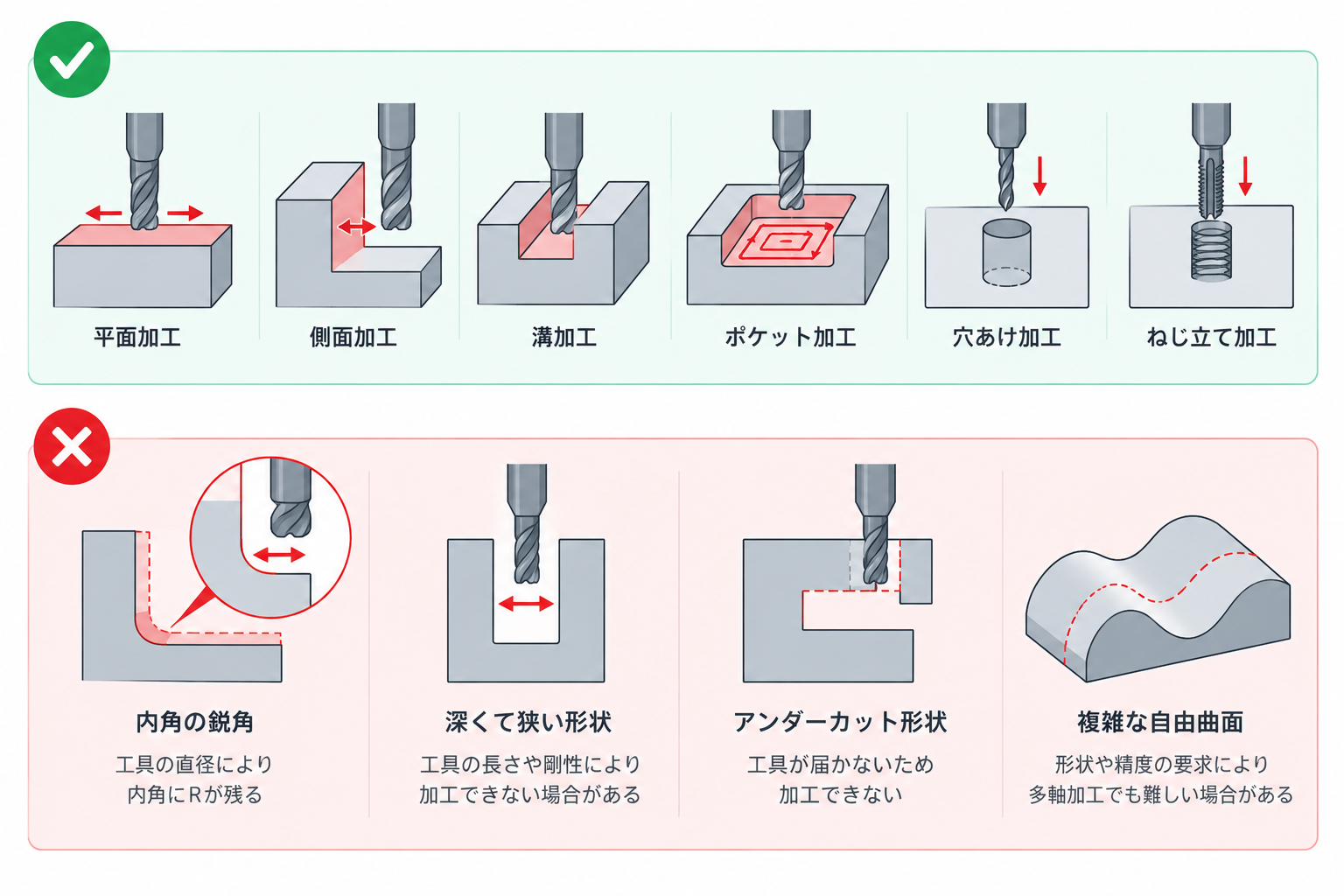

マシニングセンタでできる加工・苦手な加工

マシニングセンタは、工具を回転させてワークを加工する設備です。平面、側面、溝、ポケットなどのフライス系加工と、穴あけ、座ぐり、タップ、リーマなどの穴系加工を連続して行える場合があります。

工具を回転させて平面や溝、ポケットを加工する基本は「フライス加工とは」、穴を形成する方法は「穴あけ加工とは」で解説しています。

加工できる形状とできない形状を分けるのは、設備名だけではありません。工具径による内角の隅R、工具が届かない深い部位、ワークの固定方法、工具経路の条件によって、同じ設備でも対応できる形状は変わります。

たとえば、内角は工具の直径によって丸みが残る場合があります。小さな内角を加工したいときは、工具径、工具の突き出し、固定方法、必要な精度を確認し、他の加工方法を組み合わせることも検討します。

マシニングセンタとフライス盤・旋盤の違い

フライス加工と旋盤加工は加工方法を表し、フライス盤、旋盤、マシニングセンタは工作機械の種類を表します。マシニングセンタとフライス盤を比べるときは、加工方法と設備の両方を分けて理解することが重要です。

CNC加工を依頼するときに確認したいこと

加工を依頼するときは、設備の種類を先に決めるのではなく、部品に必要な加工内容を伝えることが重要です。次の情報をそろえると、加工方法と設備の確認がしやすくなります。

• 材料、外形、重要な寸法

• 加工する面、穴、溝、ポケットと相互の位置関係

• 公差、表面要求、エッジ処理の条件

• 数量と後処理の必要性

• 2D図面、3Dデータ、図面にない要求の確認

図面や3Dデータ、材料、数量、必要な表面状態をそろえると、加工方法と設備の組み合わせを確認しやすくなります。PCBgogoでは、CNCフライス加工、CNC旋盤加工、旋盤・フライス複合加工に対応し、設計データをもとに製造性を確認したうえで、お見積もりをご案内します。

まとめ

マシニングセンタは、CNCで工具とワークの動きを制御し、工具を自動交換しながら複数の切削加工を連続して行える工作機械です。立形、横形、門形、5軸制御などの種類があり、適した設備は部品の大きさ、形状、数量、精度によって変わります。設備名だけで加工方法を決めるのではなく、材料、形状、公差、数量、後工程を含めて判断することが重要です。
