TWSイヤホンの充電ケース基板を設計するときは、ケース内部の電池を充電する回路と、ケースから左右のイヤホンへ電力を渡す経路を分けて考える必要があります。電池の仕様や充電IC、保護回路、筐体内の配置によって確認事項は変わるため、一般的な配置例だけで温度や絶縁の条件を決めることはできません。

本記事では、イヤホン本体ではなく充電ケース側の基板に焦点を当て、電源構成、電池と充電ICの配置、熱、短絡・絶縁リスク、試作時の確認項目を整理します。数値条件は、採用する電池・ICの仕様と製品の使用条件、対象市場で適用される規格をもとに決定してください。

重要ポイント設計の出発点は、充電ケース側の電源経路とイヤホン本体側の電源経路を区別し、使用する電池・充電ICの仕様を先に確定することです。熱や絶縁距離に一律の値を当てはめず、回路構成、筐体、製品条件に沿って確認します。

TWSイヤホンの充電ケースとイヤホン本体の電源構成

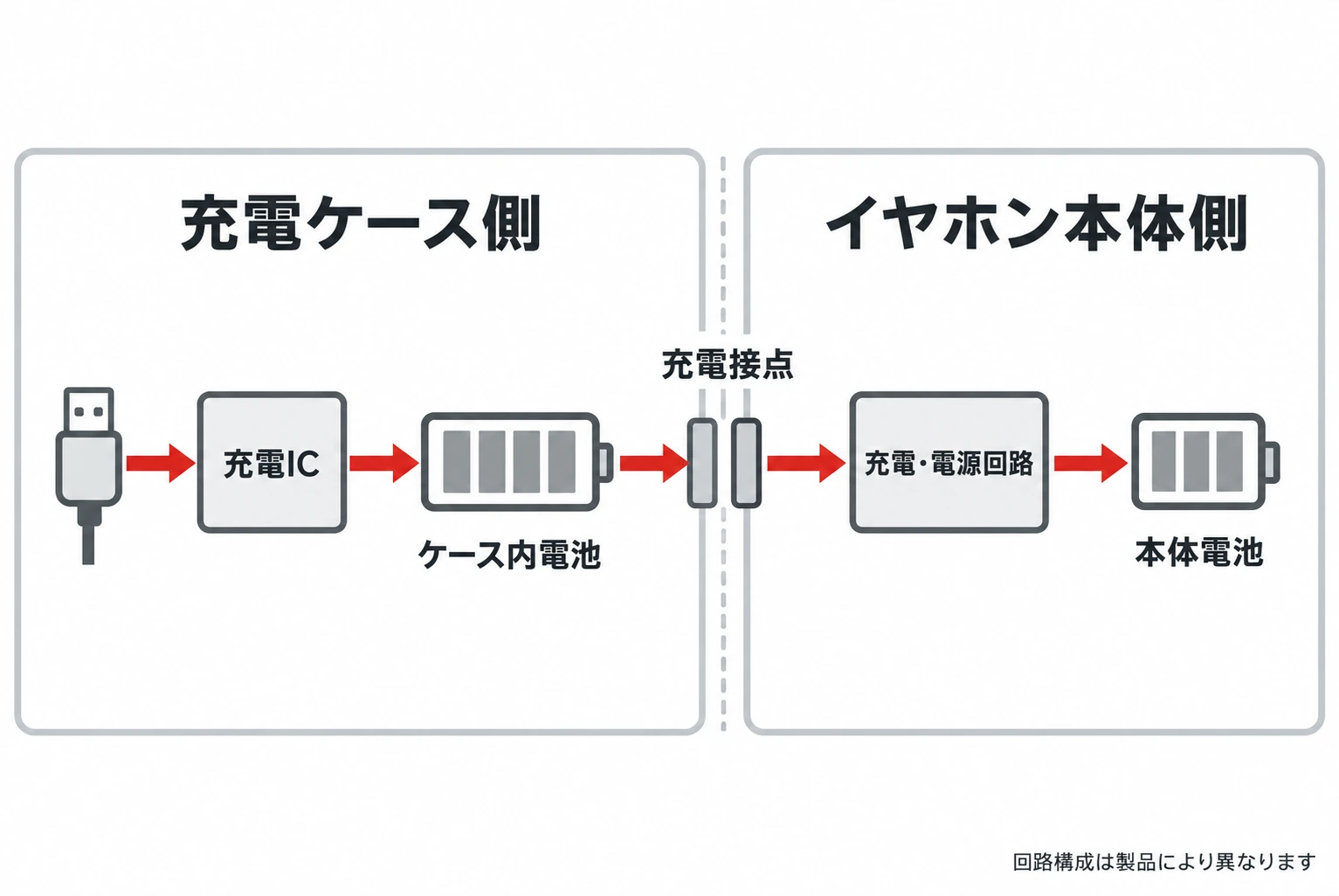

充電ケースと左右のイヤホンは、それぞれに電池と電源回路を持つ構成が一例です。ケース側では外部電源からケース内電池を充電し、収納されたイヤホンへ接点などを介して電力を供給します。一方、イヤホン本体側には別の電池と充電・電源管理回路があり、ケース側とは異なる電流や制御条件で動作します。

ただし、すべてのTWSイヤホンが同じ構成とは限りません。電池の種類や個数、充電経路、残量監視、制御通信、昇圧・降圧回路の有無は、製品機能と採用部品によって異なります。あるシステムリファレンス設計ではケース側とイヤホン側それぞれの回路・電池を示していますが、これは一つの構成例であり、そのまま全製品の必須構成にはできません。

設計資料では、まず「外部電源入力→ケース内電池の充電」「ケース内電池→ケース側制御回路」「ケース内電池→イヤホンへの充電接点」の経路を整理します。無線給電を入力方法に採用する場合のコイル配置やEMC対策は別の設計課題です。そちらは、「TWSイヤホンの無線給電とEMC対策」で扱っているため、本記事では電池と充電IC周辺の基板設計に範囲を絞ります。

充電ケース基板で電池・充電ICの配置を考える

ケース側の基板では、電池端子、充電IC、入力コネクタ、保護回路、残量監視や制御回路、イヤホン充電用の接点が関係します。これらを単に空きスペースへ配置するのではなく、電流が流れる経路、電圧を監視する点、発熱部品、筐体や電池パックとの位置関係を一緒に確認します。

充電ICの入力・出力コンデンサや電流検出部品の配置、電源・グラウンドの引き回しは、採用するICの推奨レイアウトを優先します。スイッチング電源を含む場合は、スイッチングノードや大電流ループの配置も、そのICのデータシートや設計資料に沿って検討します。特定のICで有効なランド、銅箔面積、ビア配置を、異なるICへそのまま適用しないでください。

電池からイヤホンの充電接点までの経路では、電流容量だけでなく、配線・接点・保護部品を含む電圧降下も検討します。ケースを閉じた状態での配線、電池リードの取り回し、接点ばねやポゴピンの固定部が、組み立てや保守の際に基板上の部品へ力を伝えないかも確認します。充電ケースとイヤホン本体の境界を回路図と基板図の両方で明示しておくと、評価時に経路を追いやすくなります。

残量表示、温度検知、ケース開閉検知、通信などを実装する場合は、それぞれの信号線が充電電流の経路やスイッチング部に近づきすぎないかを確認します。必要な分離やフィルタリングは回路構成に依存するため、機能ブロック図、IC資料、実測結果を照らして決めます。

充電ICの発熱と電池の温度条件を分けて確認する

充電ICで発生する熱と、電池セルに許容される温度条件は同じものではありません。充電ICの損失や温度上昇は、入力・出力条件、充電電流、パッケージ、基板の銅箔や放熱構造などに左右されます。設計時は、ICのデータシートにある熱特性と推奨レイアウトを確認し、実際の筐体・基板条件で温度を評価します。

電池については、セルまたは電池パックの仕様書に記載された充電時・使用時の温度範囲と、保護・検知の条件を確認します。ケース内の空間が小さいからといって、充電ICの放熱だけを優先し、電池周辺の温度上昇を見落とすのは避けてください。反対に、ICと電池を離せば十分とも限りません。筐体材料、基板の固定、内部の空気や接触経路によって熱の伝わり方が変わるためです。

試作では、充電中の電池とICの温度を、製品の想定条件に合わせて確認します。周囲温度、充電状態、ケースの開閉、同時に行う機能など、測定条件を記録し、温度の測定位置も固定します。許容温度や合否判定は、電池・ICの仕様と製品要求に基づいて定め、一般論の数値を流用しないでください。

電池接続部の短絡・絶縁リスクを確認する

充電ケースでは、電池端子、電池リード、充電接点、ねじや金属部品などの位置関係を確認します。組み立て時のずれ、導電性の異物、リード線の挟み込み、基板端面や部品リードの接触などが短絡につながらないよう、基板・筐体・電池の配置を一体で見ます。コネクタや電池接続部の極性、防止キー、固定方法、組み立て順序も確認対象です。

電気的な間隔や絶縁要求に共通の値を設定するのではなく、動作電圧、材料、汚損度、湿度、製品構造、適用される安全規格などから必要条件を確認します。IEC 62133-2は、携帯用途の密閉型リチウム二次電池・電池組の安全要求と試験を扱う規格の一つですが、本文で取り上げる基板配線のクリアランス値を一律に定めるものではありません。製品の対象範囲や販売地域に適用される規格を確認し、規格の対象と基板上の設計ルールを混同しないことが重要です。

基板設計では、電池の正負端子や電流経路を回路図と基板上で追えるようにし、部品配置後に銅箔、スルーホール、基板端、固定金具との距離を確認します。保護回路や温度検知を設ける場合も、機能が特定のICや電池パックに内蔵されているかを含めて構成を確認してください。部品名だけから保護機能の有無を推定せず、仕様書と回路図で確かめます。

試作・評価で確認したい項目

試作評価では、回路図上の期待だけでなく、実際の電池、充電IC、基板、筐体、接点を組み合わせた状態を確認します。充電ケース単体での入力・充電動作と、イヤホンを収納した状態での出力・充電動作を分けて観察すると、異常がケース側かイヤホン側かを切り分けやすくなります。

評価前に、どの条件を変える試験なのかを決め、部品の型番・版、基板リビジョン、ファームウェア、筐体状態を記録します。温度や充電電流などの判定値は、対象部品の仕様と製品要求から決めてください。特定の参考設計の数値や評価結果を、自社製品の合格基準として扱うことはできません。

よくある質問

TWSイヤホンの充電ケース基板にはどのような回路が必要ですか？

基本的には、外部電源からケース内電池を充電する経路と、ケースからイヤホンへ給電する経路を整理します。保護、残量監視、制御通信、電圧変換などの要否は製品機能と採用部品によって異なるため、すべての製品に同じ回路が必要とは限りません。

充電ケースの電池とイヤホン本体の電池は、基板設計上どう違いますか？

ケース側電池は外部入力から充電され、ケース内の制御回路やイヤホンへの給電経路にも関係します。イヤホン本体側の電池は、ケースの接点から受ける充電経路とイヤホン内部の回路に接続されます。実際の回路構成は製品ごとに異なるため、システム図で境界と電力の流れを確認します。

充電ICの発熱はどこを確認すればよいですか？

採用ICのデータシートで熱特性、許容条件、推奨レイアウトを確認し、筐体と基板を組み立てた状態で温度を測定します。ICの温度だけでなく、電池側の許容温度や配置も別に確認してください。

電池周辺の絶縁距離や配線間隔はどう決めますか？

一律の数値では決めず、動作電圧、基板材料、湿度・汚損条件、筐体構造、適用される規格と製品要求を確認します。電池安全規格が基板配線の間隔値を直接与えるとは限らないため、規格の適用範囲と基板設計要件を分けて判断してください。

まとめ｜充電ケースの基板設計で先に確認すること

TWSイヤホン充電ケースの基板設計では、ケース内電池の充電と、ケースからイヤホンへの給電を別の経路として整理します。そのうえで、充電ICの推奨レイアウト、ICと電池それぞれの温度条件、電池接続部の短絡・絶縁リスクを、採用部品と製品構造に合わせて確認します。

まず電池と充電ICの型番、電源経路、保護機能の構成を確定し、数値条件はそれぞれの仕様書と適用規格に照らして決めてください。試作時は充電ケース単体とイヤホン収納時を分けて評価し、温度、電圧、組み立て状態、異常時の挙動を記録します。基板製造を検討する際は、製品条件や設計データを整理したうえで、PCBgogoのホームページからサービス情報を確認できます。
