PCBプロセスエンジニアとして何千ものPCB製造ジョブをレビューしてきた中で、最も多く寄せられる質問は「どの表面処理を選ぶべきか」である。答えは単に最も人気のあるオプションを選ぶことではなく、複数の要因に依存する製造プロセス上の判断である。はんだ付け性、信頼性、保存期間、長期的な現場性能に影響を与える。本ガイドでは、すべての主要なPCB表面処理、それらの現実的なトレードオフ、および次回の設計に適したものを選ぶ方法を解説する。

「表面処理」の詳細については、PCBgogoのナレッジセンターも参照のこと。

PCB表面処理とは？

PCB表面処理とは、ソルダーマスク塗布後に露出した銅パッド、スルーホール、ビアに施される薄いコーティングである。2つの重要な目的を果たす。実装前の銅の酸化を防止すること、および信頼性の高い部品接続のためのはんだ付け可能な表面を提供することである。表面処理がない場合、露出した銅は急速に酸化し、はんだがパッドに濡れて信頼性の高い接合部を形成することが困難になる。

表面処理は電気的および製造性能にも影響を与える。異なる表面処理は異なる接触抵抗特性を導入し、高周波アプリケーションのシグナルインテグリティに影響を与え、リフロー工程中に鉛フリーはんだと異なる相互作用をする。アプリケーションの電気的、機械的、実装要件を考慮せずにコストのみに基づいて表面処理を選択すると、製造リスクが増加し、長期製品信頼性が低下する可能性がある。

PCB表面処理の種類の説明

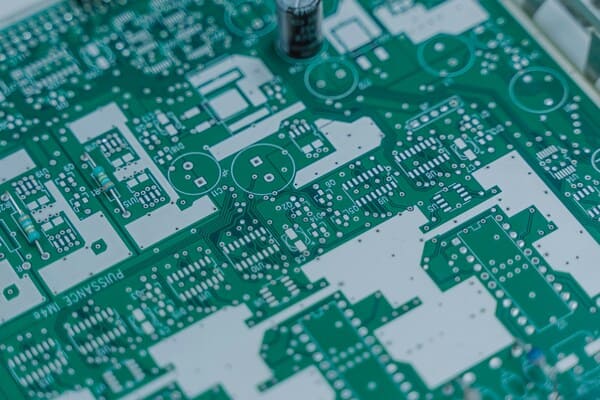

HASLおよび鉛フリーHASL

HASLは、ベア基板を溶融錫鉛はんだに浸漬し、ホットエアナイフでコーティングを平坦化する。現在も生産されている最古の表面処理であり、コスト重視のスルーホール主体基板のデフォルトであり続けている。

不均一な表面が実際の制限である。HASL基板の共平面性はパッド間で0.001インチ以上変動する可能性があり、0.5 mm未満のファインピッチ部品や平坦で共平面性のあるパッドを必要とするBGAパッケージには適さない理由である。

鉛フリーHASLは、RoHS対応のために錫鉛合金を錫銅ニッケルまたは錫銀銅ブレンドに置き換える。処理温度が高く、鉛入りHASLの235°Cに対して約260°Cであり、薄いラミネートへの熱ストレスが増加し、0.8 mm未満の基板で測定可能な反りを引き起こす可能性がある。

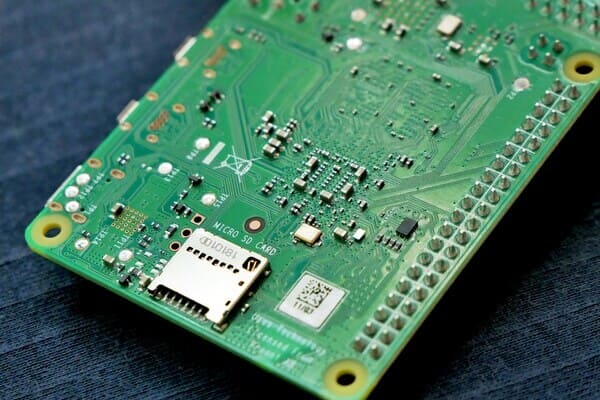

OSP（有機はんだ付け性保存剤）

OSPは、ベンズイミダゾール系の薄い有機膜を銅表面に直接成長させる。平坦で、本質的に鉛フリーであり、金属めっきを完全にスキップするため塗布コストが最も低い。

競合記事がほとんど定量化しないトレードオフ：OSP膜厚は通常0.2〜0.5ミクロンであり、熱サイクルごとに劣化する。2回のリフローパスとウェーブはんだ付けステップを経た基板は、現場に到達する前に保護マージンのほとんどを消費している。実装に2回以上のリフローサイクル、または製造と実装の間に長い保管期間が含まれる場合、OSPは理論上のリスクではなく実際のリスクである。

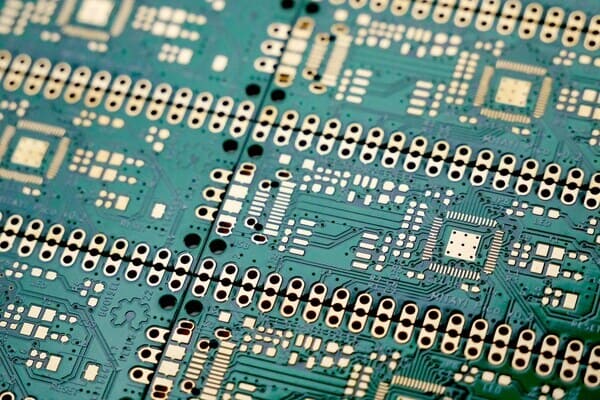

ENIG（無電解ニッケル浸漬金）

ENIGは3〜6ミクロンの無電解ニッケルと、その上に0.05〜0.1ミクロンの浸漬金を析出させる。ニッケル層が実際の保護バリアとはんだ接合部形成層であり、金層は実装前にニッケルの酸化を防ぎ、はんだ付け中にあまり速く消費されないようにするためにのみ存在する。

ブラックパッド症候群については一般的な誤解があり、明確にする価値がある。過剰な金厚が原因ではない。浸漬金プロセスが過剰腐食によりニッケル表面をエッチングし、リンリッチで脆いニッケル層を生成し、金層との適切な結合を妨げることで発生する。リフロー中、はんだ接合部は最初は正常に見えるが、機械的ストレスや熱サイクル下で、時には数ヶ月後に故障する可能性がある。浴化学、ニッケルリン含有量（通常6〜9%）、浸漬時間を制御することがこの問題を防ぐ方法であり、単に金厚を減らすことではない。

ENEPIG（無電解ニッケル無電解パラジウム浸漬金）

ENEPIGはニッケルと金の間に0.05〜0.15ミクロンのパラジウム層を追加する。このパラジウム層によりブラックパッドリスクがほぼ完全に排除される。金浸漬ステップで拡散バリアとして機能し、金が直接ニッケルを攻撃するのを防ぐためである。また、同一基板上で優れたワイヤボンドとはんだ接合部信頼性を提供する。これは、単一アセンブリでSMT部品と金ワイヤボンディングを組み合わせる場合に重要である。ENEPIGは数量に応じてENIG価格の15〜30%増しになると予想される。

浸漬銀

浸漬銀は、変位反応を介して0.1〜0.4ミクロンのほぼ純銀を銅に直接析出させる。平坦で、はんだ付け性に非常に優れ、銀はニッケル金スタックよりも抵抗率が低いため、一般的な表面処理の中で最も優れたシグナルインテグリティを持つ。そのためRFや高速デジタル基板に頻繁に使用される。

既知の弱点は、高湿度と硫黄曝露下での変色、およびソルダーマスクの位置が悪い場合の隣接配線間のガルバニック腐食（銀クリープとも呼ばれる）である。浸漬銀を使用する基板は乾燥剤とともに真空密封し、製造から6〜12ヶ月以内に使用すべきである。

浸漬錫

浸漬錫は、平坦ではんだ付け可能な錫層を銅に直接形成し、通常0.8〜1.2ミクロンの厚さで、金属間化合物の成長を遅らせる有機後処理が施される。ファインピッチ部品を適切に処理し、完全に鉛フリーであるが、保管中でも界面で銅錫金属間化合物が時間とともに形成されるため、適切な条件下での保存期間は約6ヶ月に制限される。錫ウィスカの成長は、錫層の圧縮応力によって引き起こされ、高信頼性または長期保管アプリケーション向けの基板にとって重要なもう一つのリスクである。

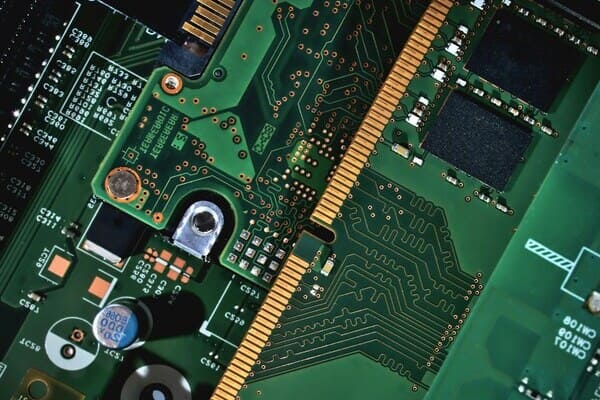

硬金および電解ニッケル金

硬金は、耐摩耗性のためにコバルトまたはニッケルと合金化された厚い金層（多くの場合20〜50マイクロインチ）を電解めっきする。はんだ接合部を目的としておらず、エッジコネクタ、キーパッド、繰り返し機械的挿入サイクルを受ける接点を目的としている。電解ニッケル金は、はんだ付け性と中程度の耐摩耗性の両方が必要な汎用めっき領域向けに、より薄い金層を使用し、硬金よりも低コストである。

PCB表面処理比較表

用途に適した表面処理の選び方

価格ではなく、実装プロセスと最終用途から始める。

1. ファインピッチBGAまたは0201/01005パッシブ部品。ENIGまたは浸漬銀。平坦性と保存期間の両方が重要であり、HASLの共平面性は実際の歩留まり損失を引き起こす。

2. RF、mmWave、または高速デジタル基板。浸漬銀が第一選択、ENIGが第二選択。銀の低い抵抗率は高周波での挿入損失を抑える。

3. SMTと金ワイヤボンディングを組み合わせる基板。ENEPIG。このリストで両方のプロセスに確実に対応できる唯一の表面処理である。

4. 熱サイクルと振動に直面する自動車または産業用基板。ENIG。予想される熱サイクル数に適したニッケル厚でサイジングする。

5. 単一リフローの大量コスト重視民生機器。OSP。ただし、実装ラインが短いはんだ付け時間を保証できる場合に限る。

6. エッジコネクタまたは機械的接点を持つ基板。コネクタ指部に硬金、基板の残りの部分にENIGまたはHASLを組み合わせる（選択的またはデュアル表面処理）。

7. 流通または予備在庫に1年以上保管される基板。ENIGまたはENEPIG。組み立て日が不確実なものにはOSPと浸漬錫を避ける。

ここでメーカーの表面処理能力が実際に重要になる。カスタマイズされた製品ラインの基板は1つの表面処理カテゴリーにきれいに収まることはほとんどなく、依頼した表面処理をサポートしない工場によるスケジュール遅延を、設計ミスよりも多く見てきた。個別カスタマイズ注文を中心に構築されたPCBgogoは、上記の全範囲（鉛入りおよび鉛フリーHASL、OSP、ENIG、ENEPIG、浸漬錫、浸漬銀、化学および電解硬金）をサポートしているため、混在基板（例えば、金指＋ENIG本体）を2つのベンダーに分割するのではなく、単一の製造注文で指定できる。どの表面処理が実装プロセス、信頼性要件、生産スケジュールに最適か不明な場合は、製造開始前にPCBgogoのエンジニアリングチームが仕様をレビューし、適切なオプションを推奨する。

現場故障を引き起こす一般的な表面処理の誤り

1. ニッケルリン仕様なしでENIGを指定する。ニッケル含有量を制約しないままにすることは、ブラックパッドが入荷検査を検出されずに通過する方法である。

2. 浸漬銀基板を乾燥剤なしで保管する。通常の輸送サイクル中の湿度曝露は、実装開始前から目に見える変色を開始するのに十分であることが多い。

3. OSPがリワークに耐えると想定する。2回リワークされた基板はOSP膜を使い果たしている可能性が高い。リワークが予想される場合は、ENIGを予算化する。

4. 同一パネル上の異なる表面処理間のガルバニック効果を無視する。金指と未マスクの銀または錫フィールドを混在させると、設計ルールが正確に守られていない場合、境界で腐食を招く。

5. コスト削減のためにBGA基板にHASLを選択する。共平面性の問題は些細なものではない。製造に遡って追跡されるBGAヘッドインピロウ不良の最も頻繁な根本原因の一つである。

よくある質問（FAQ）

最も信頼性の高いPCB表面処理は？

ENIGは、優れたはんだ付け性、平坦な表面、強力な耐食性により、最も信頼性の高いPCB表面処理の一つとして広く認識されている。ただし、最適な選択はアプリケーション、実装プロセス、信頼性要件によって異なる。

ENIGはHASLより優れていますか？

ファインピッチおよびBGA実装では、はい。ENIGは平坦で均一な表面と長い保存期間を提供する。コストが支配的なシンプルなスルーホール基板では、HASLは依然として有効でより安価なオプションである。

PCB表面処理の保存期間はどのくらいですか？

適切な保管条件下で、HASLとENIGは通常約12ヶ月間はんだ付け性を維持する。OSPと浸漬錫は約6ヶ月、浸漬銀は湿度管理に応じて6〜12ヶ月の範囲である。

1枚の基板に2つの表面処理を混在できますか？

はい。選択的表面処理、最も一般的にはエッジコネクタへの硬金と他の部分へのHASLまたはENIGの組み合わせは、ほとんどの確立されたメーカーが2つの別々のジョブではなく単一の生産パスで実行できる標準オプションである。

表面処理は高速設計のインピーダンスに影響しますか？

はい。ただし影響は配線形状と比較して小さい。浸漬銀は一般的な表面処理の中で最も少ない追加抵抗を導入するため、わずかなdBも重要となるRF基板で好まれる理由である。

まとめ

普遍的に最適なPCB表面処理は存在しない。あるのは、部品ピッチ、実装プロセス、保管期間、最終使用環境に適合する表面処理のみである。価格を見る前にこれら4つの変数を正しく設定すれば、しばしば高額な再作業や生産遅延につながる表面処理の問題を回避できる。

PCBgogoは、HASL、OSP、ENIG、ENEPIG、浸漬錫、浸漬銀、硬金を含む全範囲の表面処理をサポートしており、エンジニアが表面処理の選択を特定の性能要件に合わせることができる。見積もりページでプロジェクト要件に最適な表面処理を選択し、PCB注文の即時見積もりを取得できる。
