ほとんどのPCB穴あけガイドは、ビアとスルーホールの違いを説明してそこで終わる。しかし、基板が初回品検査に合格するかどうかを実際に決定する情報はそこにはない。それを決めるのは、最小穴径が基板厚と銅重量に対して現実的かどうか、アスペクト比がめっき化学を実際に穴の底部に到達させる範囲内かどうか、そして工場の位置精度が20層スタックアップを通して位置合わせを維持できるかどうかである。

本ガイドでは、プロセスエンジニアの視点からPCB穴あけを解説する。ほとんどの記事が定量化しない基板厚と銅重量に結びついた穴径制約と、次回の製造図面に直接適用できる不良防止フレームワークを含む。

PCB穴あけの実際の役割と、製造で最もリスクの高い工程である理由

PCB穴あけは、基板上のすべての穴、すなわち層を接続するビア、部品リードを装着するスルーホール、基板をシャーシに取り付ける機械穴を作成する。積層後に行われるため、すべての穴は硬化した銅、樹脂、ガラス繊維という、完全に異なる硬さと熱挙動を持つ3つの材料を同時に貫通して穴あけされる。

この組み合わせが、PCBスクラップの不均衡な割合を穴あけが引き起こす理由である。銅配線の設計ミスは多くの場合、製造前に修正または発見できる。しかし穴あけ不良、すなわちビア内部の樹脂スミア、クラックが入ったバレル、12層スタックの6層目での位置ずれ穴は、通常、めっき後、断面検査後、または電気テスト後、つまり基板がすでにコストの大部分を費やした後にのみ発見される。

PCB穴あけ方法：機械穴あけ vs レーザー穴あけ

現在使用されている2つの生産穴あけ方法があり、それらの選択はどちらが優れているかではなく、どの穴径と深さが実際に必要かによる。

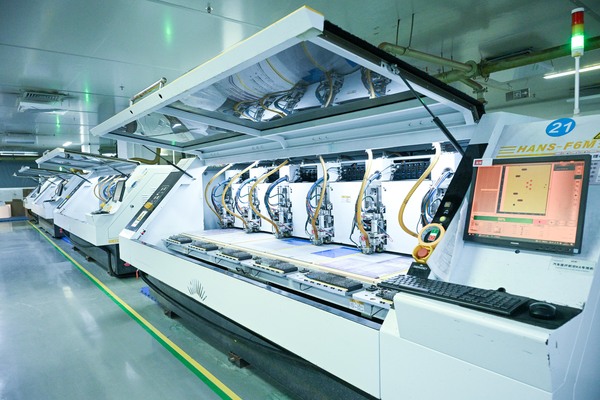

機械穴あけは、回転する超硬ドリルビット（通常60,000〜160,000 RPM）を使用してパネルを物理的に切削する。標準スルーホールのデフォルト方法であり、任意の基板上の穴の大部分を担当する。厚いパネルを経済的に完全に貫通できる唯一の方法だからである。

レーザー穴あけは、CO2またはUVレーザーを使用して物理的接触なしに材料を気化させ、HDI設計のマイクロビアにほぼ独占的に使用される。基板厚全体を経済的に貫通することはできず、実用的な範囲は1〜2層深さのブラインドビアである。

正しく指定する必要があるPCB穴タイプ

製造図面で穴分類を正しく記述することは、他のどの単一項目よりも多くの再作業を防ぐ。

• 電気機能別：
  メッキスルーホール（PTH）は穴壁が銅めっきされ、層間の電気的接続を伝送する。
  非メッキスルーホール（NPTH）は穴壁が裸で、取付、工具、機械的固定にのみ使用される。
  ドリルファイルでこれらを混同し、NPTHをめっきが必要なものとして送信することは、製造図面で最も一般的でコストのかかる文書エラーの一つである。

• 深さ別：
  スルーホールは基板全体を貫通する。
  ブラインドビアは外層から始まり内層で止まり、貫通しない。
  埋め込みビアは内層のみを接続し、外層に到達しない。マイクロビアは小径のブラインドビアで、ほとんどの場合レーザー穴あけされ、HDIスタックアップで隣接層を接続する。

• 製造図面で知っておくべき機能穴：
  バックドリル穴（未使用のビアスタブを除去して高速層の信号反射を低減する制御深さの再穴あけ）、フィデューシャル/工具穴（非メッキで、プロセス全体でパネルを位置合わせするために使用）、断面およびインピーダンス検証用のクーポン穴。これらのいずれも信号を伝送しないが、間違えると製造でパネル全体が停止する。

誰も表にしない穴径ルール：基板厚と銅重量が最小ドリル径を変える理由

これはほとんどのPCB穴あけガイドが説明を止める場所であり、設計者がDFMレビューで最も時間を失う場所である。仕様書の最小穴径は固定値ではない。基板厚と銅重量に応じて変動する。アスペクト比をめっき化学が実際に充填できる範囲内に保つ必要があるためである。

十分に装備された工場での現在の機械穴あけ能力を反映した実用ルールとして、標準的な機械スルーホールは約0.15mmから最大6.3mmの範囲であり、標準的な完成穴公差は約±0.08mmである。しかし、実際には3つの制約がこの一般的な範囲を無効にする。

• 基板厚2.0mm以上：最小機械スルーホール径は約0.3mmに増加する。2mm超のパネルに0.15mmの穴をあけると、アスペクト比が標準めっき浴が確実に充填できる範囲を超え、バレル中央部で銅が薄くなるかボイドが発生する。

• 2oz銅基板：基板厚が1.2mmに達すると、最小ビアサイズは約0.25mmに増加する。重い銅めっきが正味の穴径減少に比例的に追加され、めっき時の電流密度分布の均一性が変化するためである。

• 3oz（厚銅）基板：2.0mm以上の厚さでは、同じ理由で実用的な最小ビアは約0.3mmに拡大され、その効果は増幅される。

スタックアップが電源供給に厚銅を使用し、同じ基板上の信号エスケープ用に小さなビアも指定する場合、この制約をドリルテーブルを確定する前に確認すること。メーカーがフラグを立てた後ではない。これが筆者が厚銅多層ジョブで見るDFMホールドの最も一般的な原因である。

マイクロビアの場合、現在のレーザー穴あけ能力は約0.1mmに達し、1次および2次HDIスタックドブラインドおよび埋め込み構造、樹脂プラグ充填、約18ミクロン以上の均一性の高い穴壁銅めっきをサポートする。これは高密度薄型基板のBGAエスケープ配線に直接関係する。

PCBgogoでは、この厚さ依存のスケーリングは設計者が気付くのに任せるのではなく、DFMチェックに直接組み込まれている。標準機械穴あけは0.15mm〜6.3mmを±0.08mmの完成穴公差でカバーし、HDIマイクロビア用レーザー穴あけは0.1mmまでの樹脂充填ブラインドおよび埋め込み構造と少なくとも18ミクロンの穴壁銅を実現し、上記の厚さと銅重量の制約は生産開始前に提出されたスタックアップに対して自動的にチェックされる。

アスペクト比とドリル対銅クリアランス：めっき歩留まりを決定する2つの数値

アスペクト比は基板厚÷完成穴径である。1.6mm基板の0.2mm穴はアスペクト比8:1である。実用的な上限として、機械スルーホールは約10:1まで十分に耐える。それを超えると、めっき液がバレル中央で十分に交換できなくなり、断面検査でのみ現れる薄い銅やボイドが発生する。これは通常、基板が電気テストに不合格になった後に判明する。

ドリル対銅クリアランスとは、穴あけ穴の端から、接続することを意図していない最も近い銅フィーチャまでの距離である。狭すぎると、めっき中にブレイクアウトやショートのリスクがある。広すぎると、失う必要のない基板面積を無駄にする。一般的に使用される最小値は約0.2mm（8 mil）であり、必要なアニュラリングにソルダーマスクダムクリアランスを加えて計算される。ただし、メーカーの位置合わせ公差がサポートする場合、先進的なHDIプロセスではより狭い値が可能である。教科書の数値を想定するのではなく、メーカーの実際の達成可能数値を尋ねること。これは機械穴あけとレーザー穴あけマイクロビアプロセス間で最も変動する値の一つであるため。

位置精度：能力シートの数値の実際の意味

±0.02mmの穴位置精度を記載する能力シートは、CNC穴あけプラットフォームの制御システムと単軸位置決め精度に起因するパネルレベルの位置偏差を説明している。現代のFANUC制御穴あけ装置では一般的に±0.005mmの範囲である。この単軸数値はX-Y移動全体と、イメージングおよび積層の各位置合わせステップ間で累積される。そのため、完全な多層基板上で達成可能な完成穴公差は、単軸仕様のみではなく、約±0.08mmに近くなる。

設計への実際的影響

タイトなアニュラリングやファインピッチBGAファンアウトでは、ドリルの宣伝精度のみに対してパッドをサイジングしてはならない。メーカーがパネル全体で実際に維持する完成品の累積公差に対してサイジングし、DFMレビューでその数値を確認すること。最良ケースの単軸数値が最初から最後まで適用されると想定しない。

PCB穴あけ工程の流れ：ステップバイステップ

1. パネル準備。積層されたパネルは、上部にエントリーシート（通常はアルミニウム、入口バリを減らし熱を放散するため）、下部にバッキングボード（出口バリを減らし機械ベッドを保護するため）とともに積み重ねられる。

2. プログラム読み込みとデータム設定。ガーバーとドリルファイルから生成されたドリルプログラムが読み込まれ、パネルはフィデューシャルまたは工具穴に位置合わせされる。これにより、以降のすべての穴が生のパネルエッジではなく固定データムに対して着地する。

3. テスト穴あけ。小規模なサンプル実行により、パネル全体に着手する前に穴径、位置、穴壁品質が検証される。

4. 生産穴あけ。プログラムに従って穴が切削される。使用中の材料のドリルビット摩耗寿命に合わせて工具交換がスケジュールされる。

5. デスミア。機械穴あけの熱により、樹脂の薄い層が穴壁に溶融する。化学的デスミアステップでこれを除去する。このステップをスキップまたは短縮することは、めっき後の断続的導通不良の最も一般的な原因の一つである。

6. バリ取り。穴あけ中に穴の入り口と出口で生じた銅バリが機械的に除去される。

7. 検査。穴径、位置、穴壁品質が、パネルめっきに移る前にドリルテーブルに対してチェックされる。

一般的なPCB穴あけ不良と実際の防止策

1. 樹脂スミア。機械穴あけ中に溶融樹脂が穴壁を被覆し、デスミアで完全に除去されないと、内層での銅対銅接続をブロックする。根本原因は通常、過剰なドリル速度または鈍ったビットによる過度の摩擦熱である。対策は、材料に合わせた主軸速度制御と検証済みのデスミアサイクルであり、後からより強力なデスミアで対処することではない。

2. ネイルヘッディング。ドリル圧力下で内層銅が穴端で曲がったり変形し、不均一な表面が残りめっきが不均一になる。これは、めっきラインの問題ではなく、その層の銅重量に対するドリルパラメータのミスマッチを示す。めっき検査中に表面化することが多いが。

3. ブレイクアウト。穴あけ穴が意図した銅パッドまたはアニュラリングを部分的に外れるようにずれる。これはほとんどの場合、穴あけ自体よりも上流の位置合わせまたはパネルシフトの問題であり、より厳しいプログラムで再穴あけしても再発例を修正することはほとんどない。

4. バレルクラッキング。通常は、すでに限界的なアスペクト比または薄い穴壁めっきを持つ穴に作用する、繰り返しリフローサイクルからの熱ストレスに起因する。防止は、後からめっき厚を追加するのではなく、設計段階でアスペクト比を10:1ガイドライン内に保つことから始まる。

5. 穴周辺の剥離。過剰な穴あけ熱または不適切なエントリー/エグジットバッキングセットアップにより、バレル周辺で局所的に層が分離する可能性がある。レーザー穴あけは非接触であるため、到達可能な穴についてはこの故障モードを本質的に排除する。これは、高価値のマイクロビアを機械穴あけの実用的サイズ下限を超えて押し込むのではなく、レーザー穴あけに回すもう一つの理由である。

基板に適した穴あけ方法の選び方（機械、レーザー、バックドリル）

• 厚い基板で約0.3mmまで、薄い基板で0.15mmまでの標準スルーホール部品とビア：機械穴あけ、一択である。より安価であり、パネル全厚に経済的に到達する唯一の方法である。

• ファインピッチBGAエスケープおよびHDIスタックアップ上のマイクロビア相互接続：レーザー穴あけ。高密度基板で機械穴あけを実用的下限以下に押し込もうとすることは、設計者がブレイクアウトと不均一めっきに行き着く方法である。

• 未使用ビアスタブの長い高速または高周波層：バックドリル。一次穴がめっきされた後に制御深さの再穴あけでスタブを除去することが、表面処理の変更や配線形状の調整のみではなく、ここでのシグナルインテグリティを実際に改善する。

• 最大約6.3mmの大型取付穴または機械締結穴：NPTH仕様の機械穴あけ。これらは電気機能を持たず、めっきはコストを追加するだけである。

• 非円形の取付切り欠きまたはカードエッジスロット：単一の丸穴ではなく、CNCフライス加工またはスロット化ドリルプログラム。機械ドリルが丸穴解釈をデフォルトとするのを避けるため、製造図面に明示的に指定する。

ドリルファイル提出前に確認するDFMチェックリスト

• すべての穴がドリルファイル内でPTHまたはNPTHとして明示的にタグ付けされ、製造図面と一致している。

• 最小ビアサイズが、一般的な仕様書最小値ではなく、実際の基板厚と銅重量に対してチェックされている。

• 最小最深穴のアスペクト比が、機械ビアで10:1以下に保たれている。

• ドリル対銅クリアランスが、基板上のすべての場所でアニュラリング＋ソルダーマスクダム要件以上である。大多数のネットだけでなく。

• 機能的に不要な穴数やサイズのバリエーションが統合されている。一意のドリルサイズごとに工具交換とコストが追加されるため。

• バックドリル要件がある場合、目標スタブ長とともに明示的に指定され、暗黙のままにされていない。

• フィデューシャルおよび工具穴が、テンプレートから想定するのではなく、メーカーの表明された要件に従って配置およびサイジングされている。

まとめ

PCB穴あけは、生産開始から6週間後に不合格になった断面検査をトラブルシューティングする立場になるまでは、単純な機械的ステップに見える。実際に重要な変数、すなわちアスペクト比、ドリル対銅クリアランス、ほとんどの仕様書が省略する厚さ依存の最小穴径は、初回品検査が保留で戻ってきた後ではなく、ドリルファイルが確定する前にメーカーと確認する価値がある。

よくある質問（FAQ）

PCBメーカーが穴あけできる最小の穴径は？

機械穴あけは通常、標準生産で約0.15mmまで到達するが、基板厚と銅重量により、厚い基板や厚銅基板ではその下限が上がる。HDIマイクロビア用のレーザー穴あけはより小さく、先進プロセスでは約0.1mm以下まで可能である。

基板厚に基づいて最小ビアサイズが変わるのはなぜですか？

アスペクト比（穴深さ対直径の比）を、めっき化学が均一に充填できる範囲内に保つ必要があるためである。1mm基板では問題ない穴でも、同じ直径で2mm基板では信頼性めっきに小さすぎる可能性がある。

ビアとスルーホールの違いは何ですか？

ビアは層を電気的に接続するためだけに使用されるメッキ穴であり、部品リードを保持することはない。スルーホール部品穴は両方を同時に行う。層を接続し、部品リードを機械的に固定する。

PCB穴あけは剥離を引き起こしますか？

引き起こす可能性がある。通常は過剰な穴あけ熱または機械穴あけ時の不適切なエントリーおよびバッキングシートのセットアップによる。非接触のレーザー穴あけは、到達可能な穴についてはこの故障モードを回避する。

1つのメーカーで同一基板に機械穴あけとレーザー穴あけの両方を処理できますか？

はい。機械穴あけとレーザー穴あけを同一ラインで自社内で行う。PCBgogoは両方のプロセスを同一生産ラインで自社内で実行しており、機械穴あけセクションとレーザー穴あけセクション間の位置合わせを、製造後に2つの別々のパネルが位置合わせされることに依存するのではなく、一貫して維持している。
