MCナイロンは、ギヤ、ローラー、ガイド、ライナー、軸受など、摺動や耐摩耗性を求める機械部品で検討される材料です。ただし、切削加工で寸法を出せることと、使用環境でその寸法を維持できることは同じではありません。吸水、温度、材料グレード、形状、荷重を確認して、部品の機能と重要寸法を結び付ける必要があります。

重要ポイントMCナイロンの切削加工では、摺動性・耐摩耗性を活かす材料選定と、吸水・温度・形状による寸法安定性の確認を同時に進めることが重要です。材料名だけで依頼せず、グレード、使用環境、重要寸法、相手材、荷重条件を図面とともに共有してください。

MCナイロンとは

MCナイロンは、ナイロンモノマーを金型内で重合・成形するキャストナイロン系の工業用材料です。材料メーカーの技術資料では、基本グレードのほか、摺動、耐候、導電・帯電防止、高強度・耐熱など、求める機能に応じたグレードが区別されています。

このため、MCナイロンを選ぶときは「ナイロン製」とだけ指定するのでは足りません。摺動部なのか、屋外で使うのか、静電気への配慮が必要なのか、強度や熱の影響を優先するのかを先に整理します。材料名が同じでも、グレードが違えば、設計時に確認する特性や用途上の注意点は変わります。

樹脂部品の切削加工全体の考え方は、「切削加工とは」で確認できます。MCナイロンでは、加工方法だけでなく、加工後に置かれる環境まで含めることが特徴です。

MCナイロンが候補になる条件

MCナイロンは、金属部品の軽量化や、摺動面の摩擦・摩耗を検討する場面で候補になります。材料メーカーの公開資料にも、車輪、ギヤ、スプロケット、ローラー、軸受、ライナー、ガイドなどの一般的な用途例が示されています。ただし、用途例があることは、個別の荷重、速度、相手材、潤滑条件でそのまま使えることを意味しません。

重要なのは、材料の長所をそのまま部品性能に置き換えないことです。たとえば摺動部では、材料の選定に加え、接触相手、面圧、速度、摩擦熱、潤滑の有無が関係します。金属代替では、形状と取付方法を変えずに材料だけを入れ替えるのではなく、肉厚、締結部、たわみ、温度条件を見直します。

吸水と寸法変化を設計に反映する

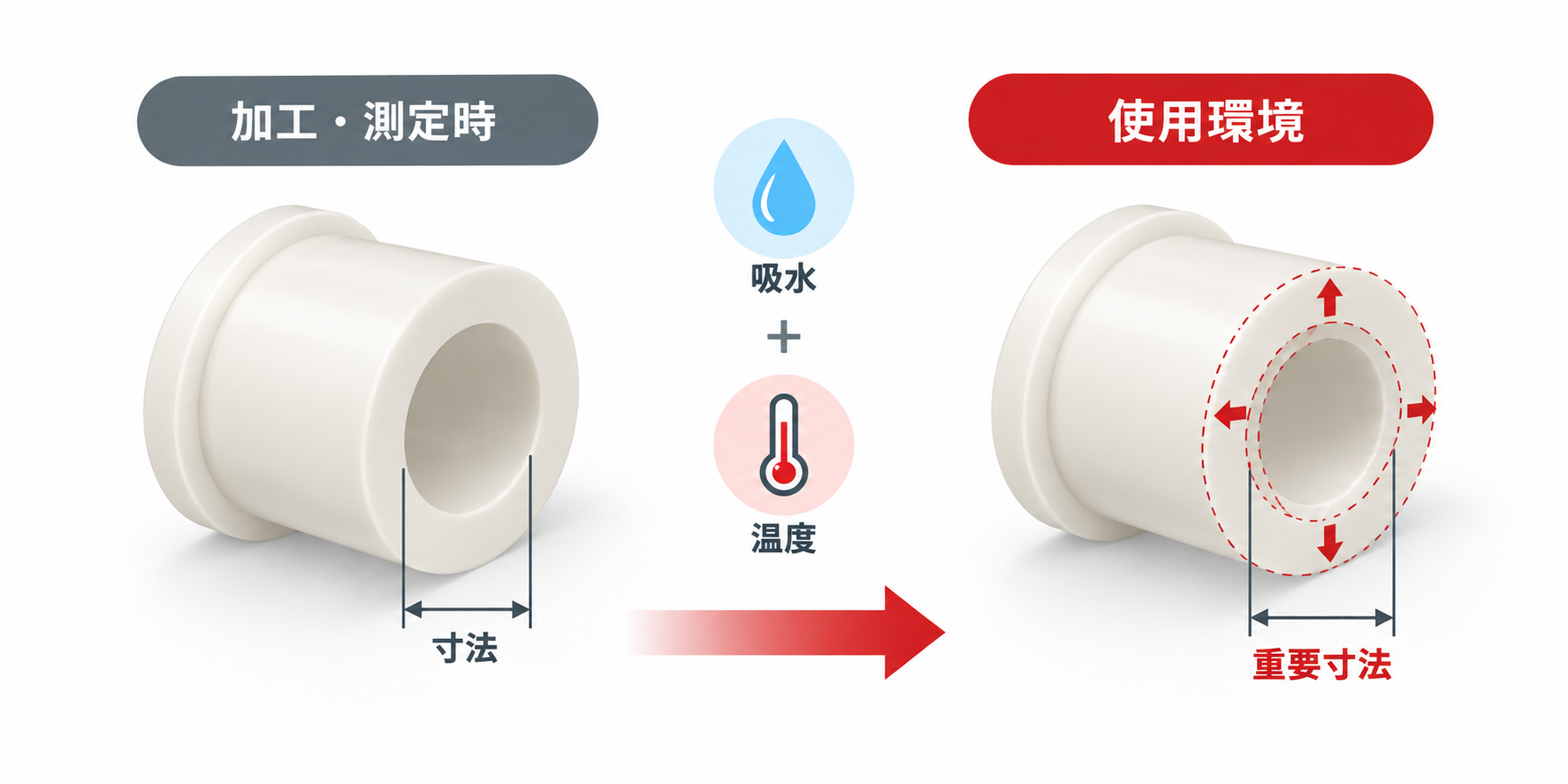

ナイロン系材料は分子構造上、吸水により寸法変化が起こることが材料メーカーの技術資料で示されています。また、同じ種類のナイロンでも、部品の形状によって吸水速度が変わります。MCナイロン部品では、加工直後の寸法だけでなく、保管湿度、水分への接触、使用温度、部品形状を確認する理由になります。

特に、はめあい、穴径、軸受部、位置決め面など、寸法変化が機能に直結する箇所は図面上で明確にします。ここで必要なのは、一律の補正値を当てはめることではありません。対象グレード、部品の大きさ、温湿度、吸水状態、測定のタイミングをそろえ、どの状態で寸法を評価するかを関係者間で決めることです。

重要ポイント設計上の確認点：重要寸法があるMCナイロン部品では、加工完了時の寸法、公差だけを伝えるのではなく、使用時の湿度・水分接触・温度、保管状態、嵌合する相手部品を補足します。寸法安定性は材料名ではなく、部品が置かれる条件と一緒に評価します。

切削加工で仕上がりに影響しやすい点

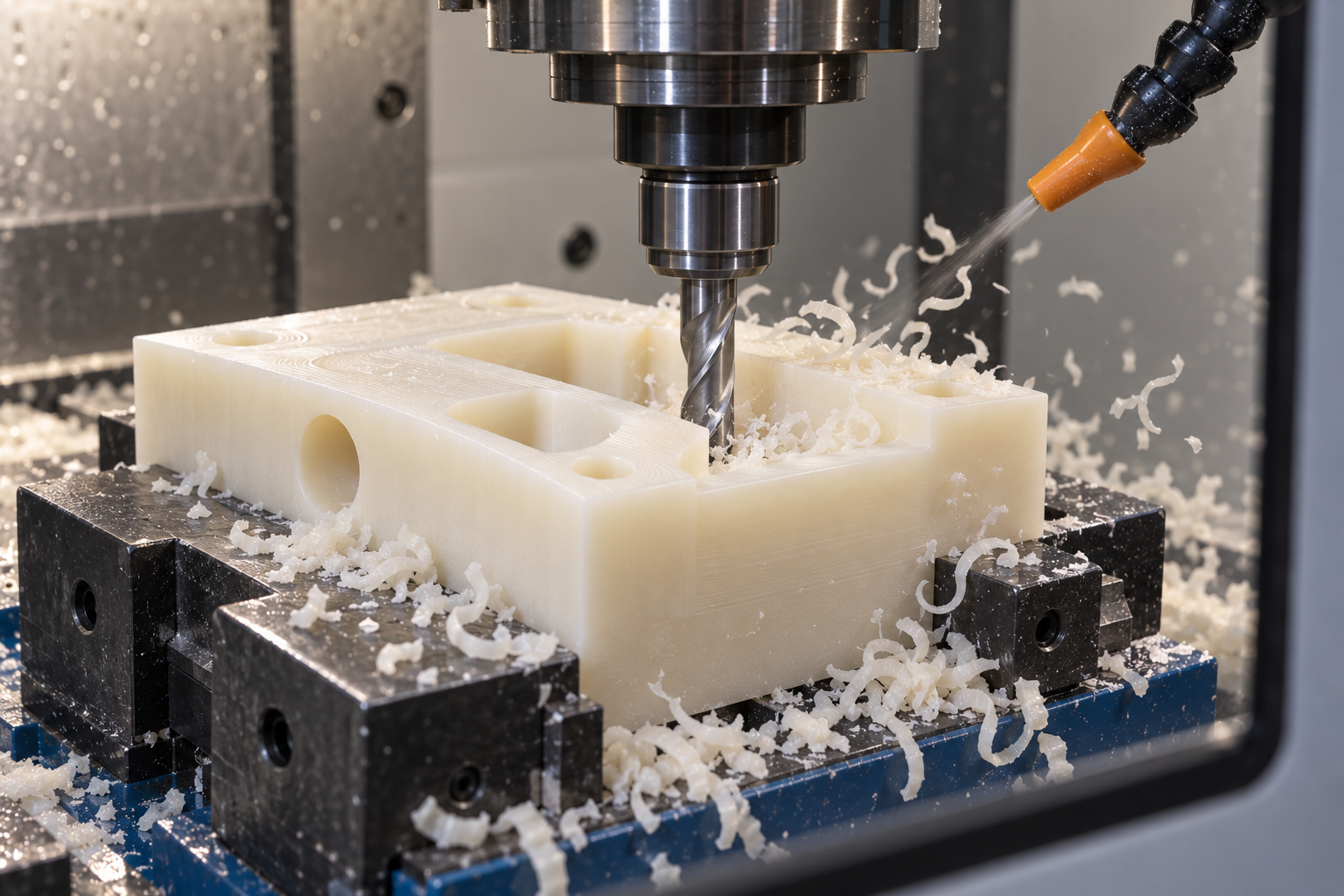

MCナイロンの切削では、薄肉、細長い形状、深い穴、細いリブなどで、固定や加工熱の影響を確認する必要があります。樹脂は金属と同じ感覚で固定すると、局所的な変形や傷につながる場合があります。加工中に保持する力と、固定を外した後に部品がどのように戻るかは、重要寸法や嵌合部に関わります。

エッジ部では、バリ、欠け、面取りの状態も使用機能に影響します。摺動面や組立時に触れる面は、面粗さ、傷、バリの許容範囲を必要に応じて図面に記載してください。加工不良の一般的な要因と確認方法は、「切削加工不良」で解説しています。

切削条件は、材料グレード、工具、形状、固定、必要な仕上げで変わります。固定の回転数や送りを一般論として指定するのではなく、加工先と相談するための入力情報を整えることが実用的です。基本となる考え方は、「切削条件とは」で確認できます。

POMやPEEKと比較が必要になる場面

MCナイロン、POM、PEEKは、いずれも機械部品用の樹脂として比較されることがあります。しかし、用途が重なることと、同じ条件で置き換えられることは別です。MCナイロンでは吸水と寸法変化が重要になりやすく、POMでは低吸水性や寸法安定性を検討する場合があり、PEEKではより高い温度条件や用途要件が選定の背景になることがあります。

材料比較では「どれが最も優れているか」ではなく、部品に必要な性能を先に定義します。吸水、温度、荷重、摩擦、耐薬品性、電気特性、外観、コストなどから優先順位を付け、必要なら材料メーカーの個別データシートで候補グレードを確認してください。低吸水性や寸法安定性を比較する際は「POMの切削加工」を、より高い温度条件を含めて検討する際は「PEEKの切削加工」を参考にできます。

図面・見積もり前に確認したい項目

MCナイロン部品の見積もりでは、外形寸法と数量だけでは確認項目が不足しやすくなります。材料グレードと使用環境を先に共有すると、重要寸法、加工順序、品質確認を早い段階で検討しやすくなります。

• MCナイロンのメーカー、グレード、色、素材形状（板・丸棒・パイプなど）

• 摺動部の相手材、荷重、速度、潤滑の有無、連続使用時間

• 温度、湿度、水分・液体への接触、屋内外、保管条件

• 重要寸法、公差、面粗さ、嵌合部、穴、ねじ、薄肉、細長部

• バリ、傷、面取り、外観面、検査方法、材料証明の要否

• 数量、試作・量産の区分、2D図面、3D CADデータ

PCBgogoでは、図面、3Dデータ、材料の希望、数量、用途上の注意点を整理したうえで、CNC加工の見積もりを確認できます。吸水や温度による寸法評価が重要な部品では、使用環境や測定条件も補足してください。

CNC加工の見積もりを確認する

よくある質問

MCナイロンはなぜ寸法が変わることがありますか？

ナイロン系材料では、吸水により寸法変化が起こることがあります。変化の程度や速さは、材料グレード、部品形状、温湿度、水分への接触、保管・使用条件によって異なるため、固定値で判断しません。

MCナイロンはどのような部品に向きますか？

摺動性や耐摩耗性を求めるギヤ、ローラー、ガイド、ライナー、軸受などで候補になります。個別の適否は、荷重、相手材、速度、温度、潤滑条件を含めて確認してください。

MCナイロンとPOMはどう使い分けますか？

材料名だけで優劣を決めず、吸水、寸法安定性、摺動条件、温度、荷重、相手材など、部品に必要な条件を比べます。寸法の安定性を重視する場合は、POMも含めて候補材料を検討します。

MCナイロンの切削で薄肉部は加工できますか？

薄肉部を含む形状は設計できますが、保持方法、加工熱、固定解除後の変化、必要寸法を確認する必要があります。図面では、薄肉部の機能と重要な寸法・外観条件を明示してください。

見積もり前に何を伝えるべきですか？

材料メーカー・グレード、素材形状、重要寸法、公差、使用温湿度、液体接触、荷重、相手材、数量、図面・3Dデータを共有します。摺動部では、潤滑の有無と使用条件も重要です。

まとめ

MCナイロンの切削加工では、摺動性や耐摩耗性だけで材料を選ばず、吸水、温度、グレード、形状、荷重を設計条件として整理することが重要です。特に嵌合部や重要寸法は、加工時だけでなく保管・使用時の評価条件まで共有し、材料特性を部品機能につなげましょう。
