切削加工の図面では、内側の角を直角に見せることができます。しかし、回転工具で加工するポケットや段部では、工具の形状によって隅部にRが残ることがあります。隅Rを単なる見た目の丸みと考えず、部品の機能、工具の到達性、図面の意図をあわせて確認することが重要です。

重要ポイント隅Rは、内側コーナーに残る丸みを指すことが多く、回転工具の形状と加工経路に関係します。Rの大きさだけでなく、ポケットの深さ・幅・進入方向・相手部品との関係を合わせて確認しましょう。

隅R（コーナーR）とは

本記事でいう隅Rは、部品の内側の角部に関するRです。内角R、内側コーナーR、コーナーR、角Rなど、図面や現場で呼び方が異なることがあります。用語だけで判断せず、どの角部を指すのか、内側か外側か、求める形状は何かを図面上で明確にすることが大切です。

隅Rは、外側の角に付けるRや面取り、エンドミル自身のコーナーRとは同じ意味ではありません。特にポケットや段部の内角では、相手部品が角まで当たるか、部品どうしに干渉がないかによって、Rの扱いが機能に影響します。

機械部品の図面は、部品図・組立図で使用する製図を規定するJIS B 0001:2019の対象でもあります。図面では、形状を曖昧な言葉だけで伝えるのではなく、対象箇所が分かる寸法、注記、必要に応じた詳細図を用いて意図を共有します。

なぜ切削加工の内角にはRが残るのか

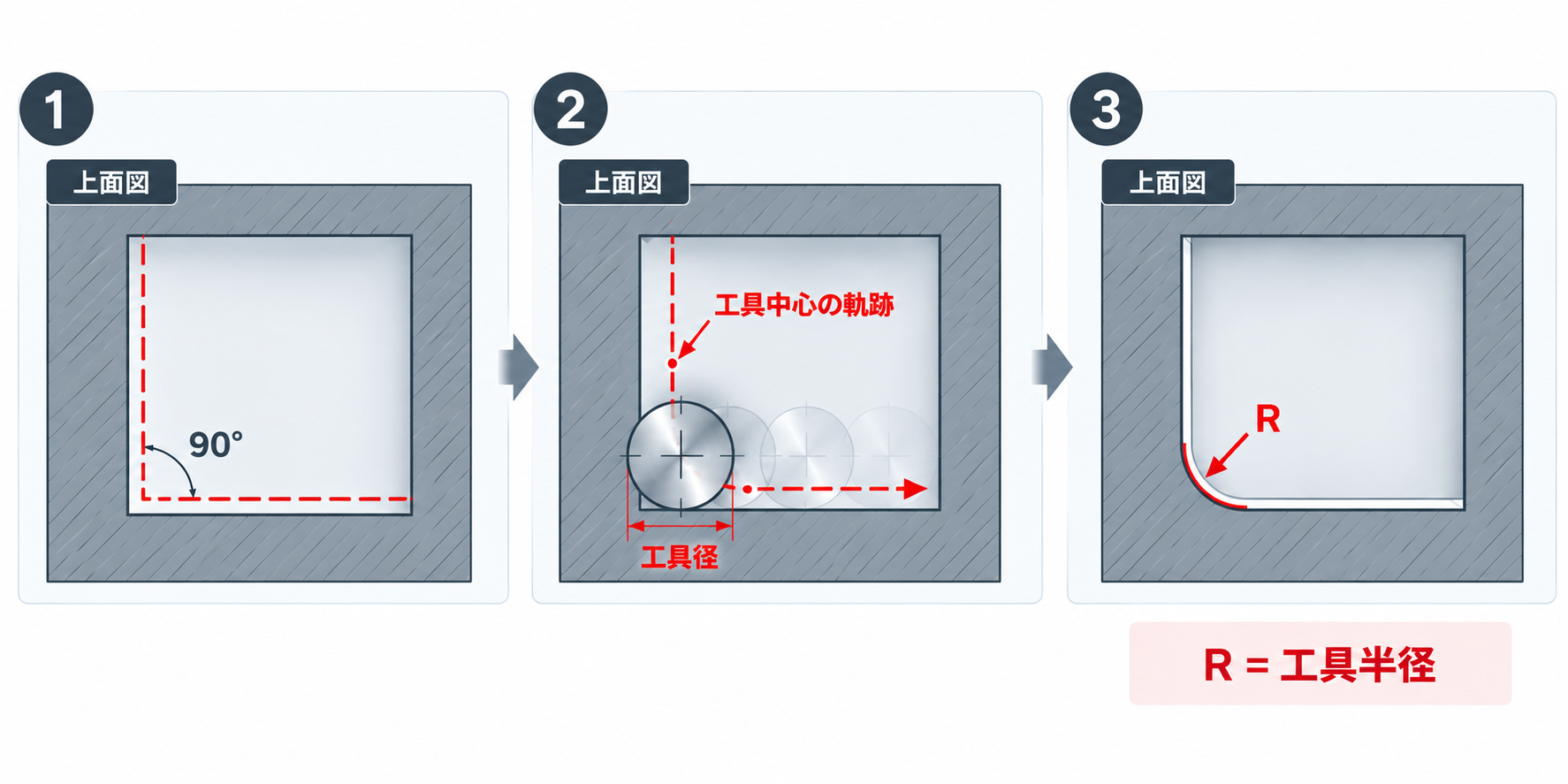

フライス加工では、エンドミルなどの円柱状の回転工具で材料を削ることがあります。この場合、工具の外周で角部へ近づくため、工具中心が内角の奥まで入れず、工具半径に由来するRが残ります。これが、内側の角を完全な直角として加工しにくい基本的な理由です。

ただし、「鋭い内角は必ず加工できない」と断定することはできません。工具の種類、加工方向、追加工程、別工法などによって検討の余地があります。まず必要なのは、R0が機能上本当に必要か、それとも相手部品側の形状を変えることで解決できるかを見極めることです。

精密工学会でも、エンドミルによるポケット加工の隅Rを対象に、工具径、切削時の接触状態、振動と加工状態の関係が研究されています。これは、隅Rが工具径だけで決まる単純な項目ではなく、加工条件と形状条件をあわせて扱う必要があることを示す背景になります。

設計時に確認したい隅Rのポイント

まず、相手部品との組付けで本当に鋭い内角が必要かを確認します。相手側の外角にRや面取りを付けられるなら、部品間の干渉を避けながら加工しやすい隅Rを採用できる場合があります。機能に関係しないR0指定は、加工上の制約や確認事項を増やす可能性があります。

次に、Rの値だけでなく、ポケットの深さ、幅、底面の形状、隣接する壁、工具の進入方向を見ます。同じRでも、深く狭いポケットでは工具の突出しや到達性が課題になることがあります。反対に、十分な空間があれば、同じ内角でも異なる工具や経路を検討できる場合があります。

最後に、逃がし形状を検討します。相手部品の角が隅まで届く必要がある場合には、相手側または対象部品に逃がしを設けることで、内角Rとの干渉を避けられることがあります。逃がしで解決しない場合は、追加工程や別工法を比較しますが、材料、形状、精度、数量、納期を含めて加工先と確認する必要があります。

図面で隅Rを指定するときの注意点

隅Rを図面に指定するときは、対象となる角部を明確にします。似た形状のポケットが複数ある場合、全てに同じ要求なのか、一部だけに特別な要求があるのかを区別します。断面図や詳細図を使うと、工具が入る方向や相手部品との関係を共有しやすくなります。

R0や「角を立てる」といった要求がある場合は、見た目の指定にとどめず、その必要な理由を確認します。組付け、密封、位置決めなどの機能に関わる場合は、許容できる形状、逃がしの可否、検査上の条件も含めて相談することが重要です。

見積もり前に加工先へ共有したい情報

見積もりや加工可否の確認では、Rの数値だけを伝えるより、形状と目的を一緒に共有するほうが有効です。2D図面または3D CADデータで対象箇所を示し、材料、数量、要求寸法、公差、表面処理をあわせて伝えます。相手部品がある場合は、干渉を避けたい箇所や組付け条件も判断材料になります。

• 隅R・内角Rが分かる2D図面または3D CADデータ

• 材料、数量、要求寸法、公差、表面処理

• 鋭い内角が必要な理由と、変更できる設計条件

• 相手部品、組付け、干渉に関する情報

• 希望納期と、形状変更・工程追加を比較できる条件

隅Rを含む形状では、材料や数量だけでなく、部品同士がどのように組み付くかを共有すると、加工方法を検討しやすくなります。PCBgogoへ相談する際も、図面または3D CADデータと加工条件を整理しておくと、見積もり条件の確認を進めやすくなります。

まとめ

隅Rは、内側の角部に残る丸みであり、工具の形状と到達性に関わる設計上の確認点です。Rを小さくするかどうかだけではなく、深さ、幅、進入方向、相手部品との関係を確認しましょう。機能の意図を図面と加工条件で早めに共有することで、形状、工程、見積もりの検討を進めやすくなります。
