小型IoT基板には、電源回路、LED、ダイオード、IC、コネクタ、センサーなど、実装方向を確認する必要がある部品が混在します。基板面積が小さいほど、極性マークや1番ピン表示が部品本体、パッド、ほかのシルクに隠れやすくなります。回路図が正しくても、方向情報が不明確であれば、実装・返修・外観確認の場面で逆向きの取り付けや判定ミスが起こるおそれがあります。

重要ポイント小型IoT基板の極性・1番ピン表示では、基板上で最も必要な方向情報を、部品実装後も読める位置に残すことが重要です。シルクだけを根拠にせず、部品データ、フットプリント、BOM、組立図、Gerberを同じ改版で照合してください。

極性・1番ピン表示を基板上に残す理由

極性や1番ピンの表示は、部品を正しい向きで搭載し、後から状態を確認するための識別情報です。極性を持つ部品を逆向きに実装すると、期待どおりに動作しないだけでなく、部品や周辺回路へ影響する場合があります。ICやコネクタでも、ピン番号の起点を誤ると、配線と実装の対応が崩れます。

一方、すべての部品に同じ極性マークが必要なわけではありません。例えば、一般的な積層セラミックコンデンサのように極性を持たない部品と、電解コンデンサのように極性を確認すべき部品は区別します。シルクは部品本体のマークを置き換えるものではなく、組立・検査で方向を確認しやすくする補助情報として設計します。

コンデンサ・ダイオード・LEDの極性表示

極性を持つコンデンサでは、プラス/マイナスや外形に対応した分かりやすい記号を、部品の近くに残します。ダイオードでは、カソード側を示す線や記号と、部品本体の帯の位置が一致するかを確認します。LEDでは、アノード/カソード、パッド形状、封装図、シルクの記号が同じ方向を示しているかを確認します。

ただし、記号の意味は封装により異なります。プラス/マイナス、K/A、丸印、外形の切り欠きなどを、すべて同じ意味として扱うことはできません。部品メーカーのデータシートとフットプリント図を確認し、その部品で何が極性の基準になるかを決めてから、基板シルクへ反映します。

IC・コネクタの1番ピン表示

ICの1番ピンは、丸印、三角形、切り欠き、方形パッド、シルク文字などで示されることがあります。コネクタでは、1番ピンに加え、挿入方向や重要な端子を示す必要がある場合があります。小型部品では、1番ピンの記号が部品本体や隣接部品に隠れない位置にあるかを確認します。

1番ピンを示す方法は、一つに限定する必要はありませんが、基板、フットプリント、組立図の間で矛盾してはいけません。高ピン数の部品や複数のコネクタを持つ基板では、1番ピンだけでなく、部品番号、方向記号、最終ピン番号などを組立資料へ補足すると、実装現場での判断を助けられます。

小型基板で表示が隠れやすい設計パターン

極性・1番ピン表示は、パッドの近く、部品の真下、コネクタの下、板端、固定穴の周辺に置かれると見えにくくなります。また、部品を移動した後や、フットプリントを更新した後にシルクを見直さないと、表示だけが以前の位置に残ることがあります。

シルクがパッドまたはマスク開口へ重なると、製造データの処理で表示の一部が裁切される場合があります。重なりは必ずしも電気的な不良ではありませんが、極性や1番ピンの記号が欠ければ、組立判断を誤らせます。重なりの原因と防止方法は、「シルクとパッドが重なると何が起きる？」で詳しく解説しています。

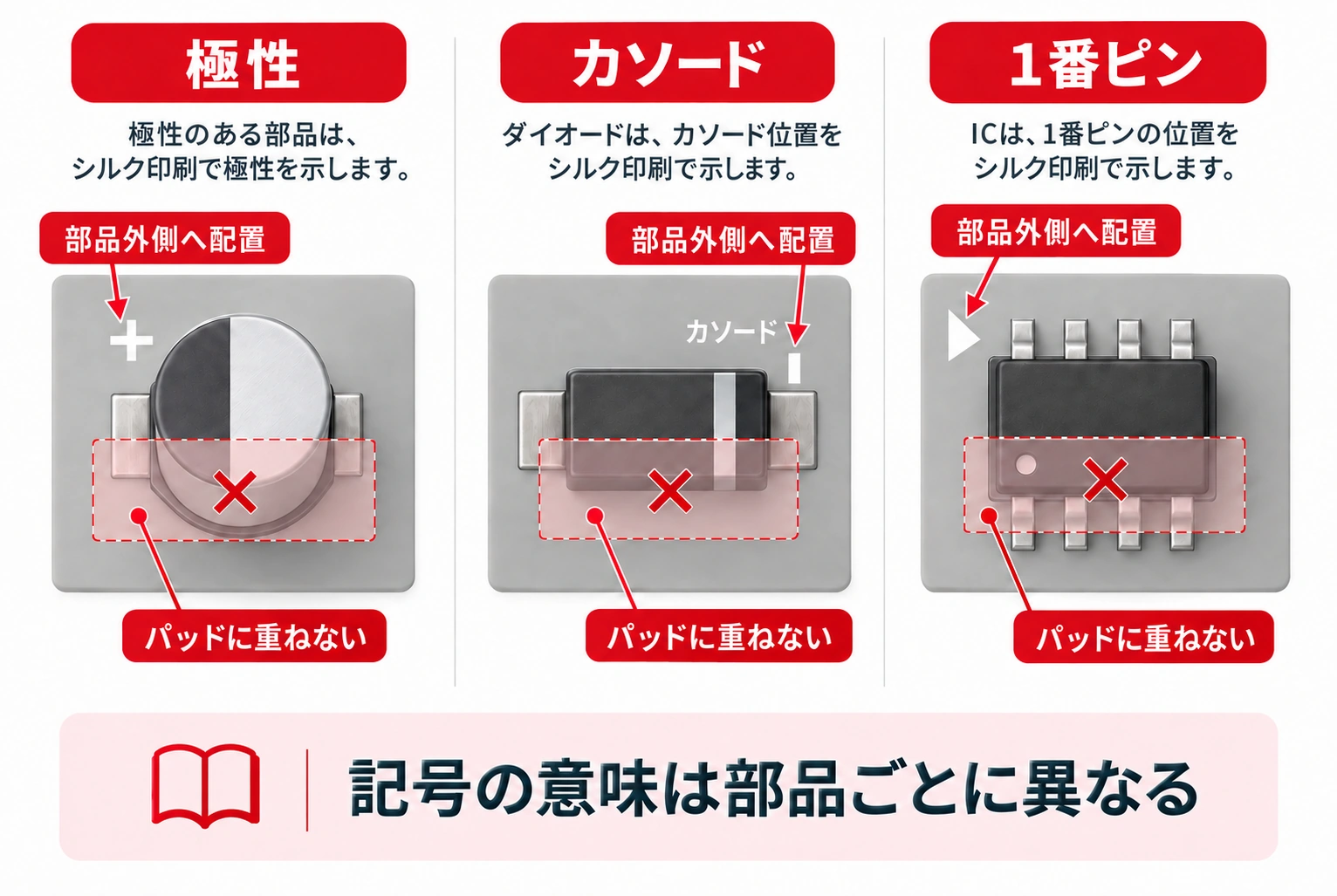

極性マーク・1番ピンを見やすくする配置方法

重要なマークは、部品外側で、実装後にも見える位置へ配置します。文字を長くするより、丸印、三角形、切り欠き、プラス/マイナスなど、部品データと対応する図形を明確にする方が有効な場合があります。同じ種類の極性部品を複数使う場合は、向きと記号の論理をできるだけ統一し、作業者が部品ごとに違う規則を解読しなくてよい状態を目指します。

表示する面、読み方向、部品番号との関係は、基板全体のシルク位置ルールと合わせます。部品面・はんだ面での表示位置や読み方は、「基板のシルク印刷の位置基準」を参考にしてください。基板上に詳細を書き切れない場合は、組立図へ補足しつつ、基板上には極性・1番ピンなど最小限の重要情報を残します。

設計データと実装図で方向表示を照合する

極性・1番ピン表示は、回路図の記号、フットプリント、BOM、組立図、実装データ、シルク、Gerberを横断して確認します。特に部品置換やライブラリ更新をした後は、パッド番号とシルクの方向が以前の部品定義のまま残っていないかを確認します。

Gerberでは、シルク、導体層、ソルダーマスクを重ねて、記号が鏡像、遮蔽、裁切になっていないかを確認します。部品面と裏面では、想定する視点によって見え方が変わるため、組立図と同じ面・方向で照合することが必要です。Gerberデータの基本的な構成と確認方法は、「ガーバーデータとは」も参照してください。

IoT基板の実装前チェックリスト

PCBgogoへ製造データを提出する前には、極性・1番ピンが必要な部品を一覧にし、シルク、Gerber、組立資料の表示を確認してください。小型基板ほど、実装後に読めない表示を設計段階で見つけることが、手直しと誤実装の予防につながります。

まとめ

小型IoT基板の極性・1番ピン表示では、文字を増やすことより、組立に必要な方向情報を確実に残すことが重要です。有極性部品と無極性部品を区別し、部品データに対応する記号を部品外側へ配置し、フットプリント、BOM、組立図、Gerberを同じ改版で照合してください。表示の統一と遮蔽の回避を行うことで、逆実装と検査時の誤認を減らせます。

プリント基板の見積もりを確認する

よくある質問

すべてのコンデンサに極性表示が必要ですか？

必要ではありません。極性を持つ部品には表示が必要ですが、一般的な積層セラミックコンデンサのように極性を持たない部品は区別します。対象部品のデータシートと封装図で確認してください。

ICの1番ピンはシルクだけで示せますか？

シルクは有効な補助情報ですが、部品本体のマーク、フットプリント、組立図、実装データと一致している必要があります。実装後に隠れる場合は、別の見える位置に補助記号を置くか、組立図へ情報を補足します。

極性表示がパッドに重なっている場合はどうしますか？

パッド外の見える位置へ移動し、必要に応じて図形記号を使います。製造データで記号が裁切されないかをGerberで確認し、組立資料との一致も確認してください。
