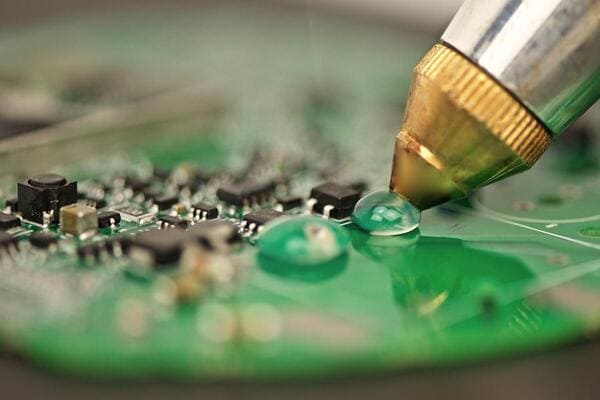

試作から量産まで、適切なPCB接着剤の選択は電子機器の信頼性を左右する。PCB用接着剤は部品の固定、敏感な回路の環境保護、場合によっては熱管理にも寄与する。しかし、市場には多種多様な製品があり、適切なものを選ぶのは容易ではない。本ガイドではPCB接着剤の主要な種類、それぞれの適した用途、要件に合った接着剤の選び方を解説する。

PCB製造における接着剤選定の重要性

PCB実装用の接着剤は部品を固定する以上の役割を果たす。SMTラインでは、リフローはんだ付け中に部品が動いたり落ちたりしないよう位置を保持する。スルーホールや混在技術設計では、はんだ接合部だけでは保証できない構造的補強を提供する。

不適切な接着剤の選択は、層間剥離、部品の立ち偏り（トゥームストーニング）、熱疲労、または完全な電気的故障を引き起こす。最初から適切な化学的性質を選択することで、手直しコストを削減し、民生機器から安全重視の産業用コントローラまで、最終製品が信頼性基準を満たすことを確保できる。

PCB接着剤の主な種類と用途

PCB接着剤の選択は、材料を用途に合わせることが基本である。各タイプの特性は異なるため、一つずつ見ていく。

エポキシ接着剤

エポキシは最も一般的な選択肢の一つで、強固な接着力と耐薬品性・耐熱性に優れる。1液型エポキシはSMT生産でよく使用され、リフロー中に硬化するため追加工程が不要である。2液型エポキシは、オーブン硬化が不便なリワークや小ロット生産でより一般的である。トレードオフは柔軟性である。エポキシは硬く、曲がる基板や強い衝撃を受ける基板には適さない。

シリコーン接着剤

シリコーンは硬化後も柔軟性を保ち、過酷な環境に適している。振動や温度変化のある自動車電子機器や屋外照明などに適している。FR-4やセラミックなどの一般的なPCB材料にも接着する。欠点は強度で、エポキシほどの保持力はなく、重い機械的負荷には適さない。

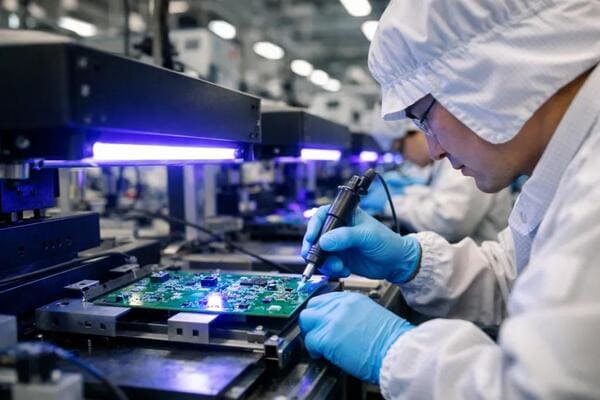

UV硬化型接着剤

UV接着剤は紫外線で急速に硬化するため、高速生産ラインで人気がある。はんだ付け前に部品を仮固定したり、小型光学部品の接着に使用される。UV光が届かない領域にはデュアルキュアタイプを使用する。

導電性接着剤

導電性接着剤は銀やカーボンのフィラーを含み、電気的接続を形成する。はんだ付けが適さない状況、特に熱に敏感な部品やフレキシブル基板で有用である。フラックスが不要で工程がクリーンに保てる。ただし抵抗ははんだより高いため、低電流または信号用途に適している。

熱伝導性接着剤

これらの接着剤は部品から熱を逃がすように設計されている。パワーIC、MOSFET、LEDなどのヒートシンク取り付けに一般的に使用される。フィラーが熱伝達を助けつつ電気的絶縁を維持する。性能は熱伝導率に依存し、低い値は軽度の使用に、高出力設計では3 W/m·K以上の高グレードが必要である。

PCBプロジェクトに適した接着剤の選び方

すべてのシナリオに完璧に機能する単一のPCB実装用接着剤は存在しない。適切な選択は以下の要因に依存する。

• 動作温度範囲：基板が極端な温度にさらされる場合は、標準1液型よりもシリコーンや高温エポキシが適している。

• 基板材料との互換性：接着剤が特定の基板材料に対応しているか確認する。FR-4が最も一般的だが、ポリイミド、PTFE、セラミックは表面エネルギー特性が異なり接着性に影響する。

• 硬化方法と工程制約：熱に敏感な部品はオーブン硬化に耐えられない場合がある。UV硬化は生産を高速化するが、接着ラインへの光照射が必要である。2液型室温硬化は柔軟性が高いがスループットは最も低い。

• 電気的要件：接着剤が絶縁性、導電性、または単に中性であるべきかを判断する。導電性接着剤を誤った場所に使用すると意図しない電流経路が生じる。

• 環境暴露：湿気、溶剤、UV放射、振動はすべて接着接合を経時劣化させる。使用環境に適した製品を選び、コンフォーマルコーティングと組み合わせることで追加保護を得る。

PCB接着剤塗布の実践的コツ

1. 塗布前にPCB表面を洗浄する。フラックス残渣、油分、埃は接着性を大幅に低下させる。リントフリークロスとIPAが標準的な前処理である。

2. 少量ずつ制御して塗布する。過剰な接着剤は部品の下に広がり、パッドに浸入してはんだ付け不良やブリッジの原因となる。精密分注装置や細い針先のシリンジが正確なビード配置に役立つ。

3. ポットライフと保存期間を守る。2液型とUV硬化型は混合後または露光後の可使時間が限られる。メーカーのデータシートを確認し、指定された温度要件に従って保管する。

4. 生産投入前に接着テストを実施する。代表的なサンプルでの剥離・せん断強度テストにより、選択した接着剤が機械的要件を満たしていることを確認する。

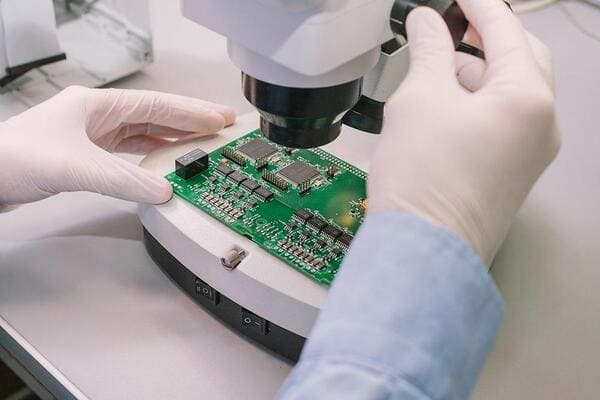

高品質のPCBから始めることの重要性

接着剤の選択は信頼性の方程式の一部に過ぎない。PCB自体の品質が基盤を築く。銅めっきが不均一、表面仕上げが粗い、ラミネートが汚染されている基板では、どんなに慎重に選んだ接着剤でも台無しになる。

PCBgogoは、標準FR-4両面基板から複雑なHDI設計まで、幅広い仕様で一貫した基板品質を提供することで知られるPCBメーカーである。清潔に製造され適切に仕上げられた基板から始めるエンジニアは、接着剤の接合が初回から正しく着座し、手直しを減らし市場投入を加速できる。次回のPCBプロジェクトを計画中なら、PCBgogoは、接着剤の選定を考える前に基板側の準備が整っていることを確認するための確実な方法である。

 即時見積もり

PCB実装時の接着剤に関するよくある失敗

経験豊富な実装者でも接着剤関連の問題に遭遇する。最も頻繁な問題は以下の通り。

• 電子機器グレードではなく汎用接着剤を使用する。一般のホームセンター用接着剤にはPCBラミネートを損傷したり銅配線を腐食させる溶剤や化学物質が含まれていることが多い。

• 接着剤とソルダーマスクの互換性チェックを省略する。一部の接着剤化学物質はLPIコーティングなどのソルダーマスク材料を膨潤または劣化させる。必ず互換性を確認する。

• 接着不足を補うために過剰塗布する。接着剤を多くしても密着力は強くならない。過剰な材料は洗浄問題を引き起こし、隣接部品や電気接点に干渉する可能性がある。

• 硬化条件を無視する。未硬化の接着剤は定格強度と耐薬品性の一部しか発揮しない。メーカー推奨の時間、温度、UV強度に正確に従う。

まとめ

適切なPCB接着剤の選択は、組立歩留まりから長期フィールド信頼性まで、製品性能のあらゆる層に影響する。主要な接着剤タイプ（エポキシ、シリコーン、UV硬化型、導電性、熱伝導性）を理解し、配合特性をアプリケーション要件に適合させ、適切な塗布プラクティスに従うことで、接着剤関連の故障リスクを大幅に低減できる。

PCB実装用接着剤は、それ自体が高い標準で製造された基板上で最も良好に機能する。最初から品質の高い製造に投資し、特定の動作条件に適した接着剤化学物質を選択することが、信頼性の高い長持ちする電子機器を実現する組み合わせである。

FAQ：PCB接着剤

PCB接着剤は何に使用されるのか？

部品の固定、機械的安定性の向上、実装中および動作中の基板保護に使用されます。

PCB接着剤が電子機器製造において重要な理由は？

はんだ付け中の部品移動を防ぎ、剥離や弱い接合部などの故障リスクを低減します。

一般的に使用されるPCB接着剤の種類は？

主なタイプはエポキシ、シリコーン、UV硬化型、導電性、熱伝導性接着剤です。

適切なPCB接着剤の選び方は？

温度範囲、硬化方法、電気的要件、製品の動作環境に依存します。

PCB接着剤は回路性能に影響するか？

はい。間違った接着剤は電気的問題、弱い接着、熱や振動下での損傷を引き起こす可能性があります。

PCB品質は接着剤性能に影響するか？

はい。清浄で適切に製造されたPCBは接着剤の信頼性を高め、生産上の問題を減らします。PCBgogoのような高品質PCB工場は、接着の一貫性と組立歩留まりを向上させる安定した基板表面を提供します。
