8層PCBのスタックアップに関する記事の大半は、同じ層構成図を繰り返している。すなわち「信号、GND、信号、電源、電源、信号、GND、信号」である。この構成自体は間違っていない。しかし、それがすべてではない。層数は簡単な部分にすぎない。8層基板が期待通りに動作するかどうかを実際に決めるのは、層をどの順序で配置するか、信号を保護する基準プレーンとどのようにペアリングするか、そしてスタックアップが特定の問題を解決するために選ばれたのか、それとも単にテンプレートからコピーされたのかである。

本記事では、8層スタックアップが実際にどのように機能するのか、6層や10層ではなく8層が適切な判断となるのはどのような場合か、そして基板が実験室より過酷な環境（車両や産業機器筐体内など）で動作する必要がある場合に何が変わるのかを解説する。

8層PCBスタックアップとは

スタックアップとは、多層基板を構成する銅層と誘電体層の積層順序であり、熱と圧力によって1枚の剛性構造にプレス成形される。8層スタックアップは、8層の銅箔層と、それを隔てる7層の誘電体層（コア材とプリプレグ材の組み合わせ）で構成される。

この8層のうち、通常4層が信号配線に使用され、残りの4層はGNDプレーンと電源プレーンに割り当てられる。これらのプレーンは単なる「埋め合わせ」ではない。8層基板が、4枚の2層基板を単に重ねただけの構造とは異なる動作をするのは、このプレーンの存在による。信号層の直下に連続したGNDプレーンがあることで、すべての配線に低インピーダンスのリターンパスが提供される。これは、高密度基板におけるEMIとクロストークを抑制する上で、最も重要な要素である。

実際に機能する層構成

唯一の「正しい」8層スタックアップというものは存在しない。適切な層順序は基板の要件によって異なる。ただし、実際のプロジェクトの大半をカバーする2つの構成がある。

高速デジタル汎用（ルータ、マザーボード、コントローラ基板）

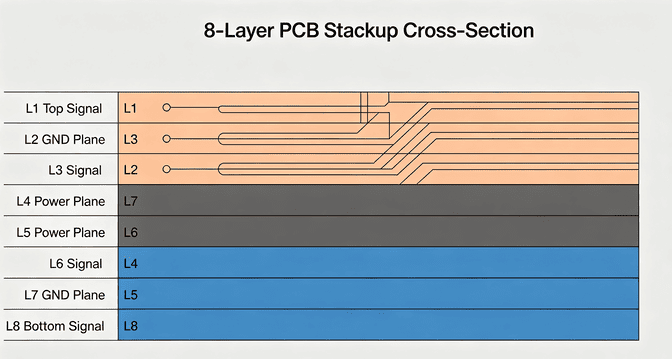

信号 – GND – 信号 – 電源 – 電源 – 信号 – GND – 信号

この構成では、すべての信号層がプレーンに隣接している。これが最も重要なルールである。すなわち、最速の信号を伝送する層の直近に、中断のない基準プレーンを配置する。

EMI強化版（車載、産業機器、RF近接設計）

信号 – GND – 信号 – GND – 電源 – 信号 – GND – 信号

3層目のGNDプレーンを追加することで、配線の柔軟性は低下するが、セクション間のシールドが強化される。これは、基板がスイッチング電源、モータ、RF源の近くに配置される車載や産業環境で有用である。

スタックアップ順序がシグナルインテグリティ・EMI・電源供給に与える影響

層順序（層数ではない）に直接起因する3つの効果がある。

クロストーク制御

連続したGNDプレーンに隣接する層に配線された信号は、タイトで予測可能なリターンパスを持つ。同じ信号を基準プレーンから2層離すと、設計の他の部分が何も変わらなくても、隣接配線へのクロストークが増加する。

電源プレーンペアリング

2つの電源プレーンを互いに隣接して配置すると、両者の間に薄く低インダクタンスのキャパシタが形成される。これにより、ディスクリートのデカップリングコンデンサが配置される前の段階で、高周波デカップリングに寄与する。

対称性と反り

銅箔重量と誘電体厚が中心線を挟んで対称になっていないスタックアップは、積層時やリフロー時に反りやねじれが発生しやすくなる。これは単なる電気的問題ではなく、製造上の問題であり、設計図面では問題なく見えたスタックアップが、工場で歩留まり問題を引き起こす最も一般的な原因の一つである。

板厚と材料選定

8層基板の総厚は、通常1.57mm（0.062in）～2.36mm（0.093in）の範囲に収まる。ただし、銅箔重量と誘電体材料の選択により変動する。銅箔は通常1平方フィートあたりのオンス（oz）で指定され、1oz（約35μm）が標準であり、プレーンにより大きな電流容量や放熱が必要な場合は2ozが使用される。

標準的なFR-4は、大半の8層設計で十分である。以下の2つの状況では、より高機能な材料が求められる。

• 高Tg FR4以上：基板が繰り返し熱サイクルや高温リフローにさらされる場合。車載や産業用途で一般的である。

• 低損失・制御Dk積層板：信号速度が十分に高速（マルチギガビットシリアルリンク、RFセクション）で、通常のFR-4の誘電体損失がシグナルマージンを低下させ始める場合。

6層・8層・10層の選び方 — 実践的な判断基準

「複雑さ次第」という回答は有用ではない。以下の4つの要因が、設計を6層から8層へ、あるいは8層から10層以上へと押し上げる。

設計がこれらの閾値の1つだけに該当する場合は、注意深い配線設計により6層でも対応可能なことが多い。しかし、2つ以上が該当する場合（例えば、3系統の高速インターフェースと、タイトなEMI制限のある筐体）、8層は「あったほうがよい」ではなく、再設計を回避するために必要な層数となる。

車載・産業用基板におけるスタックアップの考慮点

車両や産業用制御盤に搭載される基板は、民生品ではありえない環境にさらされる。すなわち、継続的な振動、広範囲の温度変動、そして製品サイクルではなく年単位で測定される長期信頼性要件である。これにより、8層スタックアップで重要となる要素が変化する。

1. ビア信頼性がビア密度よりも重要になる。ブラインドビア、ベリードビア、ビアインパッドは、厳格なプロセス管理のもとで製造されれば応力集中点を低減できるが、これらのビアの穴あけやめっきが不十分だと、熱サイクル下での長期的な故障原因となる。

2. 銅バランスと対称性がより重要になる。繰り返し熱膨張と収縮を受ける基板は、非対称なスタックアップに対して、恒温筐体内で使用される基板よりもはるかに許容度が低い。

3. ファブのプロセス品質（積層の安定性、位置合わせ、検査の一貫性）は、長期的信頼性に大きな影響を与える。そのため、車載グレードの基板では、製造品質システム自体がスタックアップ設計図面と同様に重要な判断要素となる。

これらの要素は、上記の基本的なスタックップロジックを変えるものではない。ただ、ミスを犯した場合のコストが高くなるだけである。そのため、車載や産業プロジェクトでは、汎用製造ではなく、これらの要件を前提としたプロセス品質を備えたメーカーに依頼する傾向がある。

後で問題になるよくあるスタックアップミス

1. テンプレートからスタックアップを選び、実際の信号数、電源レール数、筐体環境と照合しない

2. 信号層の隣に連続した基準プレーンを配置しない

3. 銅/誘電体の非対称な構成により、積層時やリフロー時の反りを招く

4. スタックアップを、ファブの実際の製造能力（ドリルアスペクト比、最小配線幅/間隔、ビア技術）と照合せずに確定する

5. リリース前にDFMレビューをスキップする（スタックアップと製造制限のミスマッチが発見されるのは多くの場合この段階である）

PCBGOGOと8層基板プロジェクト

PCBGOGOは、最大40層までの多層基板を自社内で製造しており、8層スタックアップは能力範囲の限界ではなく、標準範囲内に十分収まる。基板はShengyi積層板を使用して製造され、より優れたCAF耐性と熱安定性を実現するShengyiの高性能基板への移行が進められている。これは、上記で説明した車載や産業用のスタックアップにも関連する。

高密度またはEMI重視の8層設計で最も重要なビア構造については、PCBGOGOはレーザードリルマイクロビア、ブラインドビア、ベリードビア、ビアインパッドに対応しており、製造ラインではAOIおよびX線検査を実施している。すべての注文は、製造開始前にDFMレビューとエンジニアレビューを経る。この段階で、スタックアップの選択が実際に製造可能かどうかが確認される。

PCBGOGOは、製造から実装までを自社工場で一貫して行うため、8層スタックアップ、車載グレードの製造、試作から量産への移行も、複数の外部ベンダーを経由することなく1つの工場で完結する。試作には標準24時間クイックターンオプションが利用可能である。Eagle、Altium、PADSのネイティブ設計ファイルを直接受け付けており、CADから製造までスタックアップ情報がそのまま維持される。認証はIATF 16949、ISO 9001、RoHS、ULを取得している。プロジェクト固有の見積もりについては、PCBGOGOのオンライン即時見積もりツールから、最新の注文固有価格を確認できる。

よくある質問（FAQ）

Q: 8層PCBの標準的な層構成は？

一般的な構成は「信号 – GND – 信号 – 電源 – 電源 – 信号 – GND – 信号」で、すべての配線層が基準プレーンに隣接するように配置されます。正確な順序は、基板の信号特性とEMI環境に応じて調整する必要があります。

Q: 標準的な8層PCBの厚さは？

ほとんどの8層基板は、銅箔重量と誘電体厚に応じて1.57mm〜2.36mmの範囲に収まります。カスタムスタックアップにより、より薄いまたはより厚い構成も可能です。

Q: 6層から8層に移行すべきタイミングは？

基板が3系統以上の高速インターフェース、3系統以上の独立した電源レールを扱う必要がある場合、または車載や産業機器筐体のようなEMIの厳しい環境で動作する場合です。これらの要因が1つだけの場合は6層でも対応可能ですが、2つ以上が重なる場合は通常8層が正当化されます。

Q: 8層PCBにブラインドビアやベリードビアは必要ですか？

必ずしも必要ではありません。部品密度が高く、スルーホールビアが配線チャネルを妨げる場合や、ビアスタブ長が高速信号のシグナルインテグリティを損なう場合に有用になります。

Q: 8層高速基板に最適な材料は？

標準的なFR-4でほとんどの設計に対応可能です。繰り返し熱サイクルにさらされる基板には高Tg FR4へのアップグレードが有効であり、信号速度がマルチギガビット領域に達する場合は低損失積層板が重要になります。

Q: 標準スタックアップではなくカスタム8層スタックアップは可能ですか？

はい。標準スタックアップは出発点であり、要件ではありません。PCBGOGOを含むほとんどのファブメーカーは、DFMレビューで製造能力に適合することが確認されれば、カスタムスタックアップを製造します。
