エッジAI機器では、推論の開始やカメラ・無線などの同時動作に合わせて電流が急に変化します。この変化に対して電源回路の応答が追いつかないと、負荷点の電圧が一時的に下がったり、GNDの基準が動いたりして、SoC、DDR、ADC、カメラなどが不安定になることがあります。

ただし、オシロスコープで見えた波形のすべてが基板の電源ノイズとは限りません。プローブの接地方法、帯域、結合方法、測定位置によって、実際より大きく見える場合があります。基板で起きている現象と、測定条件による見え方を分けることが、試作段階での切り分けの出発点になります。

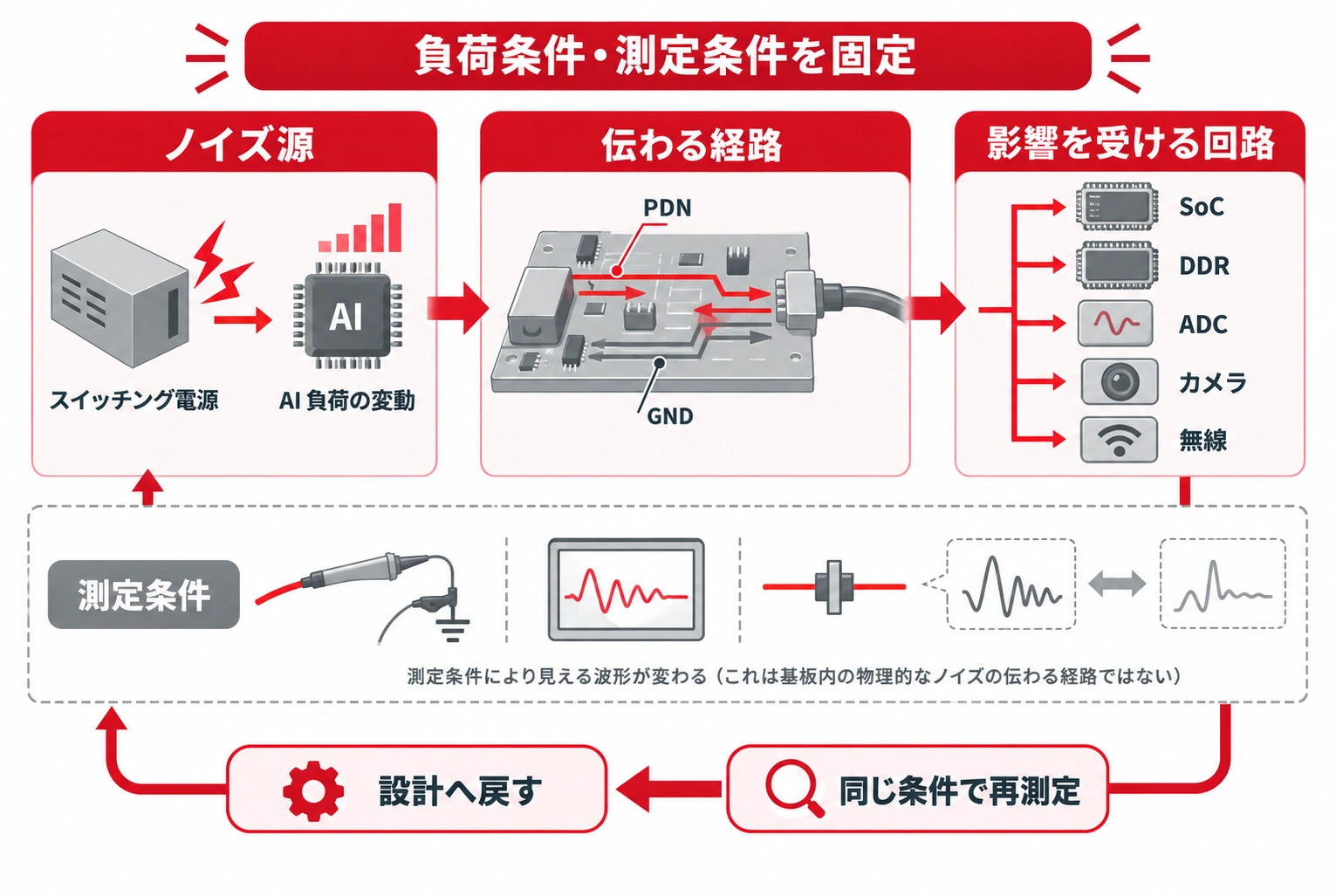

この記事では、原因を一つの部品に決めつけず、ノイズ源、伝わる経路、影響を受ける回路、測定条件の四つに分けて確認する手順を整理します。

重要ポイント電源ノイズは「ノイズの多い部品」だけで決まりません。AI負荷の急変、PDNのインピーダンス、リターン経路、結合、測定条件が重なって現れます。まず負荷条件と測定位置を固定し、再現する条件と消える条件を記録します。

まず「電源ノイズ」を分けて考える

「電源ノイズが大きい」という表現だけで議論を進めると、対策の方向が定まりません。試作評価では、少なくとも次の四つを分けて扱います。

一つ目は、電源回路のスイッチングに同期して現れる周期的なリップル（電圧の細かな変動）です。

二つ目は、推論開始や無線送信などの負荷変化に同期して現れる負荷過渡（一時的な電圧の落ち込みや跳ね上がり）です。

三つ目は、GNDの基準が回路ごとにずれるグラウンドバウンスや、リターン経路（電流が電源へ戻る経路）のインピーダンスによる電位変動です。

四つ目は、ケーブルや空間を経由して他の回路へ回り込む結合です。

これらに加えて、測定系そのものが作る見え方があります。長いグラウンドリード、帯域制限、AC結合、測定位置の違いは、波形の振幅や形を変えます。原因を推定する前に、同じ負荷イベントで波形を再現できるかを確認しておきます。

エッジAI機器の試作で電源ノイズが起きる理由

エッジAIの処理は、平均電流が一定であるとは限りません。推論の開始、バースト処理、DDRアクセス、カメラのフレーム入力、無線の送信、sleepからの復帰など、短い時間に電流が集中する場面があります。エッジAIでは、演算性能だけでなく、メモリ、データ移動、電力、ソフトウェアを含むシステム全体の設計が重要とされています。

電流が急変すると、レギュレータの応答時間より速い変化では、制御が追いつくまでの間に負荷点の電圧が下がります。また、電源から負荷までの経路には配線、Via、コネクタのインダクタンスがあり、GNDのリターン経路にもインピーダンスがあります。負荷点の電圧変動は、PDNインピーダンス（電源から負荷までを見たときの、周波数ごとの電気的な抵抗成分）と過渡電流の関係を含めて確認します。

さらに、試作機は本番の筐体、ケーブル、電源条件と異なることがあります。評価条件を固定しないと、原因を再現できないまま対策を重ねることになります。

原因1｜PDN・デカップリング・電源／GND平面

PDN（Power Delivery Network）は、レギュレータからSoCやNPUなどの負荷点までの電力供給経路の全体を指します。DC抵抗だけでなく、過渡時のインピーダンス、デカップリング、電源／GND平面、Via、配線幅を含めて考えます。

レギュレータの応答時間より速い負荷変動では、制御が追従するまでの間に負荷点の電圧が低下します。この間の電流を補うのがデカップリング用コンデンサですが、その効果は容量だけで決まりません。コンデンサのESL、Via、パッド、平面までのループインダクタンスを含めて小さくすることが重要です。電源／GND平面の不連続やVia不足も、高周波電流の経路を悪化させます。層構成の考え方は、「電源プレーンとグランドプレーンの設計ポイント」もあわせて確認してください。

確認方法は、電源入口だけでなく負荷点で測定し、同じ負荷イベントに対して複数レールの波形を時間軸で並べることです。どのレールが先に動き、どのレールが遅れて追従するかで、PDNとレギュレータのどちらが支配的かを判断しやすくなります。

原因2｜スイッチング電源の入力ループ・帰還・負荷応答

エッジAI機器のスイッチング電源では、入力コンデンサ、スイッチ素子、GND帰路でできる高周波の電流ループの面積や配置が、スイッチングノイズとリンギングに影響します。半導体メーカーのレイアウト資料では、入力コンデンサをICのVINピンの近くに配置すること、帰還配線をインダクタやノイズ源から離すこと、高電流配線を短くすることを、出力ノイズや安定性に関係する項目として挙げています。

また、制御ループの応答、位相余裕、出力コンデンサ、負荷ステップの大きさは、アンダーシュート、オーバーシュート、セトリング時間に関係します。負荷応答が不足している場合、コンデンサの追加より先に、帰還の取り方と補償の条件を確認したほうがよいことがあります。

ただし、補償定数、容量、インダクタ値、測定帯域を根拠なく変更しないでください。これらは対象の電源ICと、そのデータシートや最新のレイアウトガイドの条件で決まる値です。

原因3｜ケーブル・コネクタ・共有GND・リターン経路

複数の回路が同じGND経路を共有すると、負荷電流の帰還が共通インピーダンスを流れ、別の回路の基準電位を変動させることがあります。基板内のGNDと、コネクタを介したシステムGNDの電位差は、基板単体の測定では見えにくい現象です。

コネクタのGNDピン配置、ケーブル長、リターン経路、シールド、筐体接地、外部電源の経路は、基板単体ではなくシステム全体の電源ノイズ経路になります。カメラ、無線、表示、ストレージなどの同時動作時に、波形の変化がケーブルの位置や負荷の組み合わせで変わるかを確認します。多層基板でのEMC設計の考え方は、「EMC最適化の多層基板設計における実践的アプローチ」も参考になります。

確認方法は、基板内GNDとシステムGNDの差、コネクタの両端、負荷点の電圧を測り、どの負荷電流がどの帰路を流れているかを追うことです。差動プローブを使うと、基準点の取り方に依存しにくい測定がしやすくなります。

原因4｜測定方法による誤判定

電源レールの波形は、プローブの接地方法、帯域、結合方法、測定位置によって見え方が変わります。長いグラウンドリードはループを作り、スイッチングノードや周辺の磁界を拾いやすくなります。短いグラウンドスプリングや差動プローブを使い、対象の波形に合った帯域で測定します。

AC結合はDC成分を除くため、負荷過渡の絶対的な電圧低下を見落とすことがあります。DC結合と適切なオフセット設定を使い、必要に応じて両方の条件で確認します。

波形を比較する前に、測定位置、プローブの形式、帯域、サンプルレート、結合方法、温度、入力電圧、ケーブルの状態を記録します。プローブの接地を変える、別の測定器やプローブで測る、測定位置を電源入口と負荷点に分けるといった操作で波形が変わる場合は、実現象と測定アーチファクトを切り分けます。

ノイズを切り分ける試作評価手順

原因を絞り込むときは、次の順で条件を固定しながら進めます。

• AIモデル、入力、FPSや推論頻度、DVFS、CPU／NPU負荷、カメラ、無線、ストレージ、外部電源の同時動作条件を固定する

• 負荷なし、待機、単発推論、連続推論、最大負荷、sleep／wake、起動、電源断からの復帰で、負荷イベントと各電源レールを同時に記録する

• DC電圧、リップル、負荷過渡、GND差、時間相関を分けて確認し、どの現象がどの負荷イベントに同期するかを整理する

• ケーブル、コネクタ、入力電圧、温度、周辺回路の同時動作を一つずつ変え、再現する条件と消える条件を記録する

• 対策後は、同じ測定位置、負荷条件、温度条件、測定器設定で再評価する

原因別の対策と設計への戻し先

原因が推定できたら、部品の交換ではなく、どの設計条件へ戻すかを決めます。代表的な対応は次のとおりです。

よくある落とし穴

• 電源入口だけを測り、SoC／NPU、DDR、ADC、カメラ、無線などの負荷点を見ていない

• プローブの接地、帯域、結合方法、測定位置を記録せず、波形をそのまま設計不良と判断する

• 大きなコンデンサを追加すれば解決すると決めつける。容量だけでなく、ESL、Via、平面、レギュレータ応答を確認する

• 常温、単一負荷、短時間の波形だけで結論を出す。温度安定後、同時負荷、最低と最高の入力電圧、起動と復帰でも確認する

• AI以外の通常動作と比較せず、すべての電圧変動をAI処理のせいにする

• 波形の振幅だけを見て、発生タイミング、周期、立ち上がり、減衰、各レールとの時間差を記録しない

• 規格やデータシートの条件を確認せず、一般的な許容値や部品定数を設計基準にする

よくある質問

エッジAI機器の電源ノイズとは何ですか？

本記事では、AI負荷の急変などに伴って電源レールやGNDの電位が変動し、SoC、DDR、ADC、カメラ、無線などの動作に影響する現象を指します。周期的なリップル、負荷過渡、GNDの電位変動、結合、測定条件による見え方を分けて扱います。

リップルと負荷過渡は何が違いますか？

リップルは、電源回路のスイッチング動作などに同期して継続的に現れる細かな電圧変動です。負荷過渡は、負荷電流が急に変化したときに一時的に生じる電圧の落ち込みや跳ね上がりで、発生タイミングが負荷イベントに同期します。通常動作のリップルと、負荷変化時の電圧偏差やセトリングは、別の条件として評価します。

コンデンサを増やせば対策になりますか？

容量の追加が有効な場合もありますが、それだけで解決するとは限りません。コンデンサの効果は、ESLやVia、パッド、平面までのループインダクタンスの影響を受けます。レギュレータの応答や帰還、リターン経路、負荷条件を確認したうえで判断してください。

測定条件で結果は変わりますか？

変わります。プローブの接地方法、帯域、結合方法、測定位置によって波形の見え方が変わります。対策の前後で条件を変えると、改善の有無を正しく比較できません。測定条件を記録し、比較するときは同じ条件にそろえます。

試作機では問題が出ないのに、筐体に入れると出ることがありますか？

あります。筐体、ケーブル、接地、周辺回路、温度などの条件が変わると、リターン経路や結合の状態が変わります。試作段階でも、ケーブルや外部機器の接続、同時動作、温度安定後の状態を含めて確認しておくと、後工程での手戻りを減らしやすくなります。

まとめ

エッジAI機器の試作で電源ノイズが起きる原因は、AI負荷の急変、PDNやレギュレータの応答、入力ループ、デカップリング、GNDリターン、ケーブルやコネクタ、測定条件など複数に分かれます。まず負荷条件と測定位置を固定して波形を再現し、周期的なリップル、負荷過渡、GND変動、結合、測定アーチファクトを切り分けます。

そのうえで、原因に応じて電源回路、PDN、リターン経路、システム接続、ソフトウェアの負荷制御へ対策を戻し、同じ条件で再測定します。試作段階でこの手順と記録を残しておくと、量産へ進むときの判断にも使えます。
