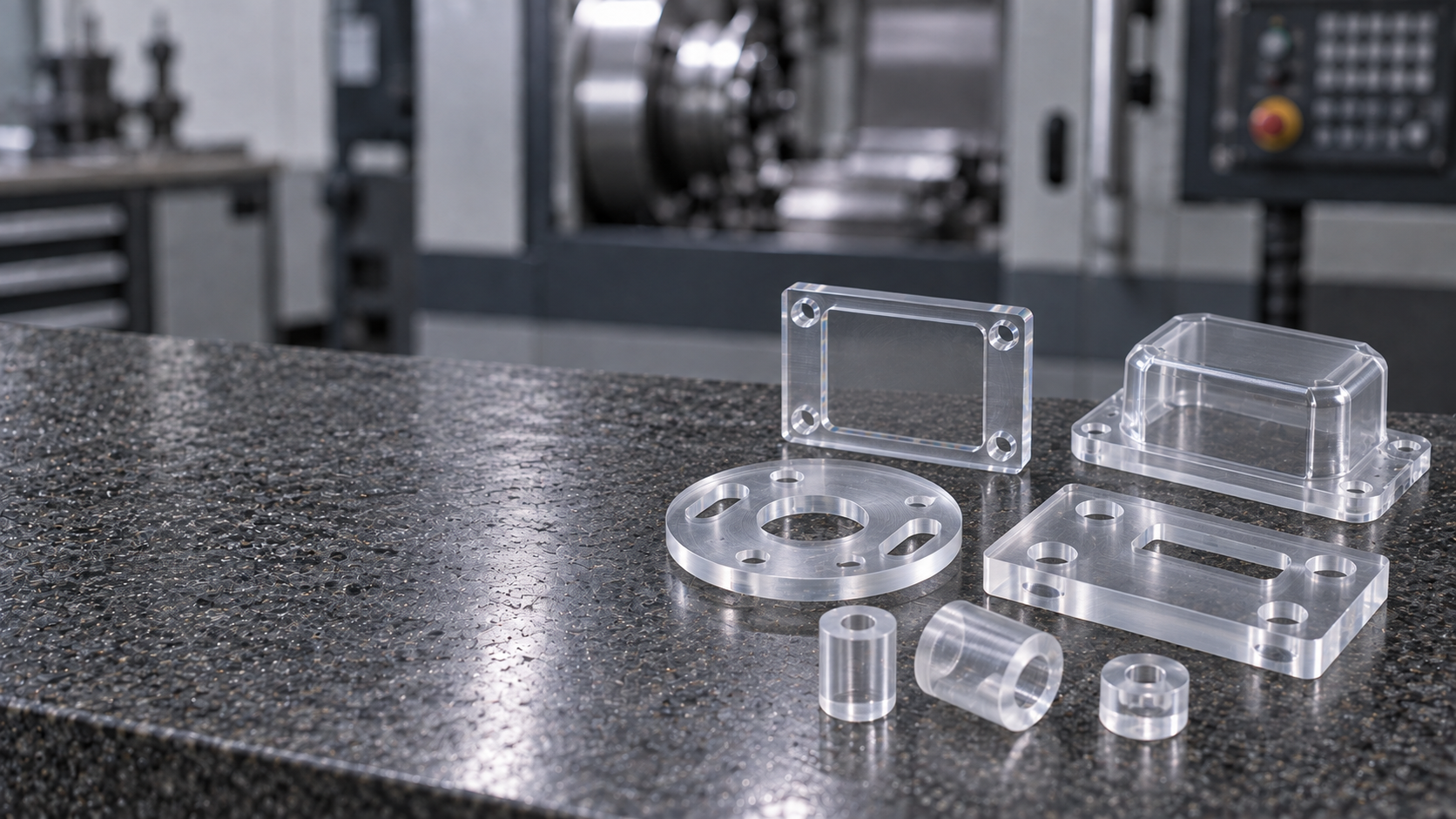

アクリルは、透明性や外観が重要なカバー、窓、表示部、可視化部品などで検討される樹脂です。アクリルを切削加工できるかだけでなく、視認面に残る切削痕、傷、白化、エッジ、研磨後の見え方をどう定義するかが、部品品質に関わります。透明部品では材料、形状、仕上げ、外観基準を加工前に整理することが重要です。

重要ポイントアクリル切削加工では、透明度を求める面と、傷・切削痕・白化を許容できない範囲を明確にします。材料名だけでなく、PMMAの種類、視認方向、仕上げ、保護方法、形状、公差を図面と見積もり条件に含めてください。

アクリル（PMMA）とは

アクリルは、PMMA（ポリメチルメタクリレート）とも呼ばれる透明樹脂です。材料メーカーの公開情報では、PMMAは優れた透明性、耐候性、表面光沢性を特長とする材料として説明されています。光の通り方や外観が部品機能に関わる場合、アクリルは有力な候補になります。

ただし、透明な材料であれば同じ外観を得られるわけではありません。材料の種類、素材の表面、切削方向、加工熱、工具、保護、研磨、組み付け後の照明条件が、見え方に影響します。切削加工では、透明性を材料の性質だけでなく、部品の最終外観として管理します。

切削加工の基本は、「切削加工とは」で解説しています。本記事では、透明外観が重要なアクリル部品を設計・調達する際の確認事項に絞ります。

アクリルが候補になる機能条件

アクリルは、透明性、表面光沢、耐候性、軽量性が必要な部品で検討されます。クラレのPMMA資料でも、透明性・耐候性・表面光沢性・耐擦傷性を特長として挙げています。これは、透明部品の材料選定で、単に光を通すかだけでなく、外観をどう維持するかを考える必要があることを示します。

透明性・光学的な見え方を重視する場合

アクリルを光学的な部品や視認窓として使う場合は、透明度だけでなく、視認面の方向、厚み、表面状態、内部の穴や段差、背面の部品、照明条件を確認します。目視で問題がないという基準では、検査や組み付けで判断がばらつくおそれがあります。

図面では、どの面が視認面か、どの方向から見るか、傷・切削痕・白化・研磨跡をどの程度まで許容するかを明確にします。全ての面を同じ外観基準にせず、機能に関わる面を優先することが重要です。

耐候性・軽量性・外観を確認する場合

アクリルの耐候性を目的に選ぶ場合でも、実際の使用環境を確認します。屋外、紫外線、温度変化、洗浄、薬品、取付け応力、接着・コーティングなどがあるときは、対象グレードと使用条件の適合を個別に確認してください。

軽量化のために金属やガラスの代替を検討する場合は、剛性、耐衝撃性、締結部、熱膨張、傷の付きやすさ、設置方法を一緒に見ます。材料を替えても、同じ肉厚・同じ固定方法で同じ部品性能になるとは限りません。

アクリルとポリカーボネートを比較するべき場面

透明部品でアクリルとPCを比較する際は、透明性と耐衝撃性の一項目だけで決めません。視認性・光沢を最優先するのか、衝撃や割れにくさを優先するのか、外観面の傷、使用温度、薬品や接着剤との接触、形状、取付け応力を確認します。

アクリルは透明外観を重視する判断を、PCは耐衝撃性と使用環境を重視する判断を主に扱います。耐衝撃性などPCを候補にする条件は、「ポリカーボネートの切削加工」で解説しています。

キャスト材と押出材を切削前に確認する理由

アクリルの板材には、キャスト材と押出材があり、製造方法や材料状態が異なります。キャスト板は、製造方法や表面性・純度を特長とする材料として提供される場合があります。一方で、個別材料の寸法安定性、加工性、透明外観を一般化することはできません。

切削前には、キャスト材か押出材か、板・丸棒などの素材形状、板厚または径、色、透明性、保護フィルムの有無、使用する側の指定材料かを確認します。材料変更が可能かどうかも、見積もり時の重要な条件です。

材料状態を確認する理由は、材料名の知識を増やすためではありません。切削後に必要な外観、反り、表面状態、加工後の仕上げを、部品要求に合う形で検討するためです。

アクリルの切削加工で確認したい品質リスク

アクリルの加工では、寸法を出せるかだけでなく、視認面の表面状態をどう仕上げるかが重要です。切削熱、工具、形状、保護、後工程が重なると、白化、溶着、表面荒れ、バリ、エッジの欠けを確認する必要があります。

切削熱による溶着・白化・表面荒れ

切削中の熱や工具との接触状態は、アクリルの切削面に影響する場合があります。白化・溶着・曇りを材料だけの問題とせず、工具の刃先状態、切削条件、切りくずの排出、冷却、加工経路、保護方法を合わせて確認します。

条件を固定値で決めるのではなく、透明外観が必要な面、許容できない欠点、研磨の有無を先に共有します。切削条件の考え方は、「切削条件とは」で確認できます。

切削痕、バリ、エッジの欠け

穴の入口・出口、角部、細い突起、内角、ねじ部では、バリやエッジの欠けが発生しやすい箇所になります。視認面の近くでは小さな欠点も見え方へ影響するため、面取り、エッジの状態、バリ取り、保護を図面で指定します。

外観要求では、「透明に仕上げる」とだけ書かず、切削面のままか、研磨が必要か、傷・白化・切削痕の判定基準は何かを決めます。写真見本、承認サンプル、図面注記など、判断を共有できる方法を使うと効果的です。

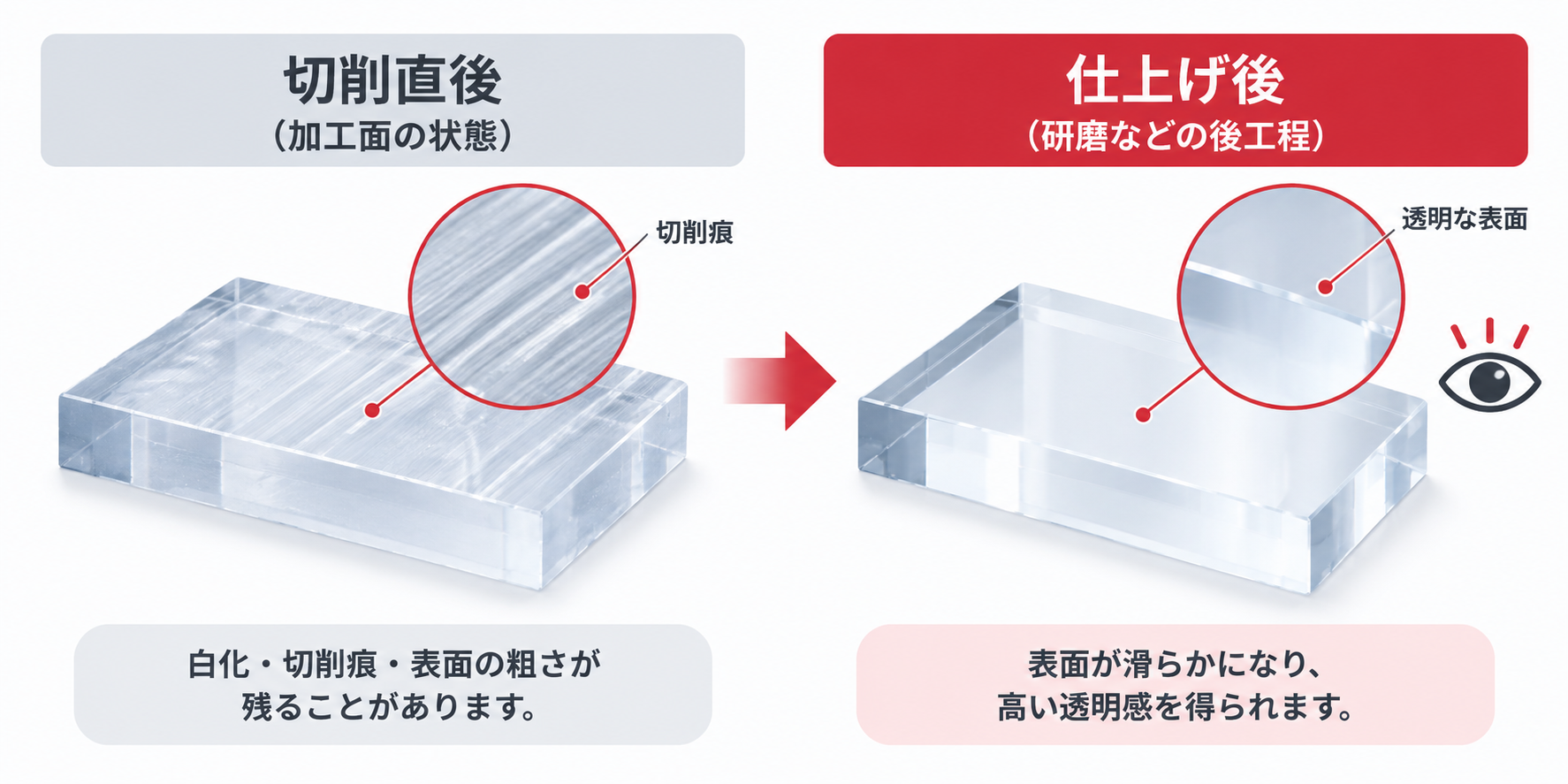

研磨後の透明感と内側・穴部の見え方

研磨を行う場合は、外側の平面だけでなく、穴の内側、深いポケット、狭い溝、内角など、どの箇所へ透明外観を求めるかを確認します。工具が届くか、研磨工程が必要か、視認方向から見えるかで、要求の実現性と工程が変わります。

研磨で全ての切削痕を同じように消せると前提にせず、重要な視認面を優先してください。透明性の要求と形状の自由度には、部品ごとの調整が必要です。

薄肉、細長部、内角、穴、ねじの形状

薄肉、長いアーム、深いポケット、小さな内角、穴、ねじを含む形状では、保持、たわみ、工具の到達性、エッジ品質を確認します。内角Rの考え方は、「隅Rとは」で解説しています。

形状が複雑だから加工不可とは限りません。必要な透明外観と機能に対し、肉厚、R、穴、保持箇所、基準面をどこまで設計変更できるかを整理することが重要です。

図面・見積もり前の確認チェックリスト

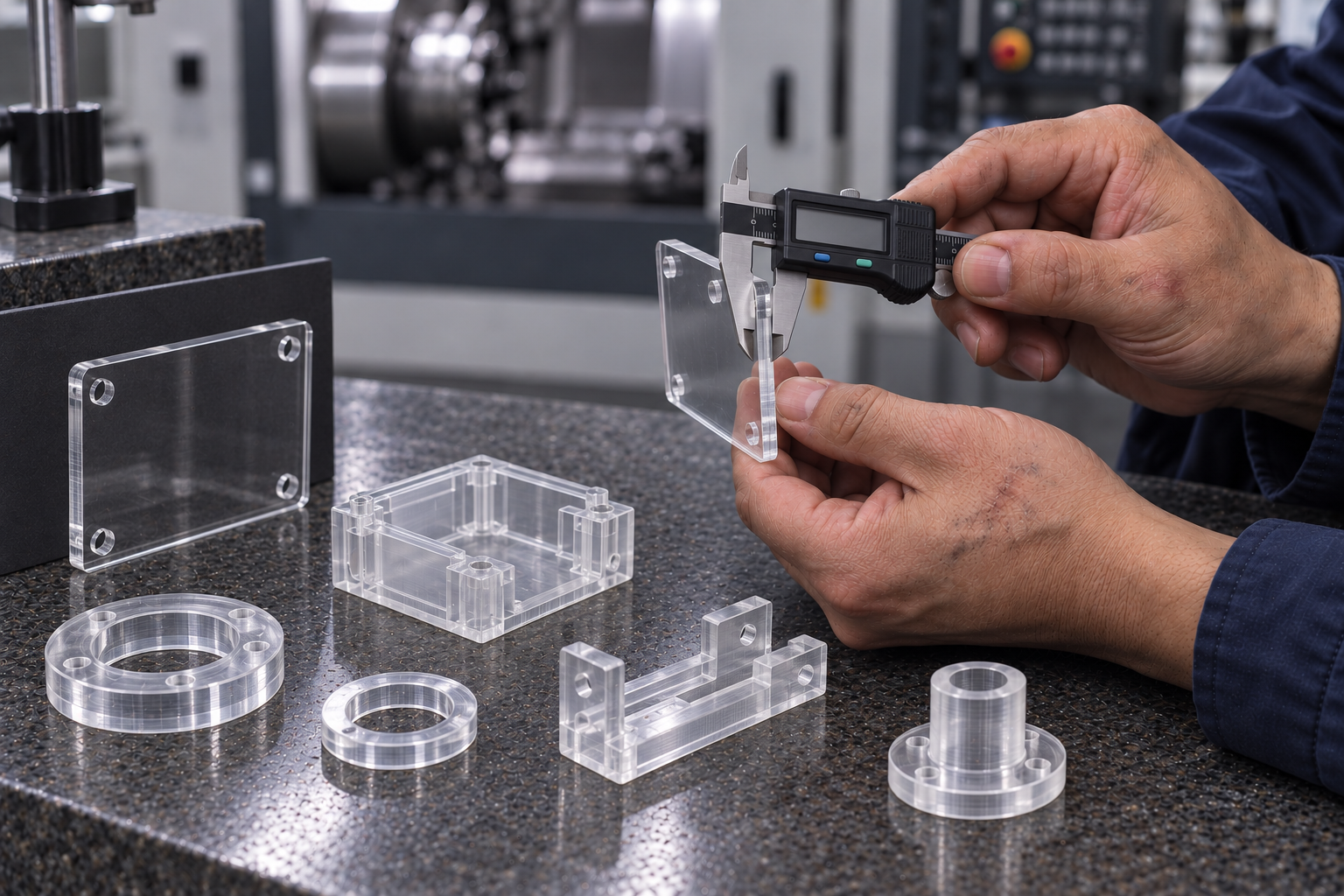

透明アクリル部品を依頼する前には、材料、形状、数量に加えて、外観をどのように判定するかを共有します。視認面と非視認面を分けるだけでも、加工と検査の条件を整理しやすくなります。

• 2D図面と、用意できる場合は3D CADデータ

• PMMA／アクリルの材料指定、キャスト材・押出材、色、透明性、素材形状

• 視認面、視認方向、傷、白化、切削痕、研磨跡、エッジの許容範囲

• 保護フィルムの有無、研磨や面取りなどの仕上げ要求

• 重要寸法、公差、基準面、面粗さ、穴、ねじ、薄肉、内角

• 使用温度、紫外線、洗浄・薬品、接着・コーティング、相手部品

• 数量、試作・量産の区分、検査方法、承認見本の要否

材料と外観条件を図面で整理すると、加工方法、仕上げ、品質確認を早い段階で検討しやすくなります。CNC加工の依頼に必要な情報は、CNC加工の見積もりで確認できます。

CNC加工の見積もりを確認する

アクリルの切削加工 FAQ

アクリルはCNCで切削加工できますか？

アクリルはCNCで切削加工できます。ただし、透明部品では、寸法だけでなく、切削痕、白化、バリ、傷、エッジ、研磨後の見え方を材料・形状・仕上げと合わせて確認します。

アクリルの切削で白化、傷、溶けを抑えるには何を確認しますか？

材料状態、工具、切削条件、加工熱、切りくずの排出、保護、視認面、研磨の有無を確認します。許容できない外観上の欠点を図面や承認見本で具体的に共有することが重要です。

キャスト材と押出材は切削加工でどのように違いますか？

製造方法と材料状態が異なるため、個別の材料仕様を確認します。キャスト材か押出材か、板・丸棒などの素材形状、色、透明性、外観要求、材料変更の可否を図面・見積もり前に共有してください。

アクリルとポリカーボネートはどのように使い分けますか？

透明性・表面光沢を重視するか、耐衝撃性・使用環境を重視するかを確認します。どちらが常に優れるとは決めず、視認面、衝撃、傷、使用温度、薬品、形状、取付け条件から選定します。

透明アクリル部品の見積もり前に何を共有すべきですか？

材料指定、キャスト材・押出材、色、素材形状、図面、視認面、外観基準、仕上げ、重要寸法、公差、使用環境、数量、検査方法を共有します。

まとめ

アクリルの切削加工では、PMMAの透明性を生かすことと、切削後の表面・エッジ・研磨の見え方を管理することを一緒に考えます。材料の種類、視認面、外観基準、形状、仕上げ、使用環境を図面で明確にし、透明部品に必要な条件を加工先と共有してください。
