無電解ニッケルめっきは、複雑な形状、耐食性や耐摩耗性、重要寸法を意識する部品で検討される表面処理です。ただし、「均一に付く」「硬い」「錆びない」といった特性だけで採用を決めると、基材、形状、膜厚、ねじや嵌合部、使用環境、後工程との関係を見落とすおそれがあります。部品が何を満たす必要があるかから、皮膜仕様を確認することが重要です。

重要ポイント無電解ニッケルめっきでは、皮膜を付ける目的と、基材・形状・重要寸法に対する影響を分けて確認します。名称だけで性能を固定せず、基材、皮膜の種類、膜厚、後処理、使用環境、対象面を図面・仕様に整理してください。

無電解ニッケルめっきとは

無電解ニッケルめっきは、外部電流を用いず、めっき液中の化学的還元反応によってニッケル系の皮膜を析出させる表面処理です。めっき技術の公開解説でも、自己触媒作用を伴う還元反応で皮膜を形成する点が、外部電流を用いる電解めっきとの基本的な違いとして説明されています。

ただし、無電解ニッケルめっきは一つの固定された皮膜仕様を指すわけではありません。浴種、還元剤、皮膜組成、膜厚、前処理、熱処理、後工程により、確認すべき特性は変わります。名称だけから硬さ、耐食性、磁性、はんだ付け性、寸法影響などを断定せず、対象の処理仕様と部品条件を照合してください。

無電解ニッケルめっきの特徴と確認が必要な制約

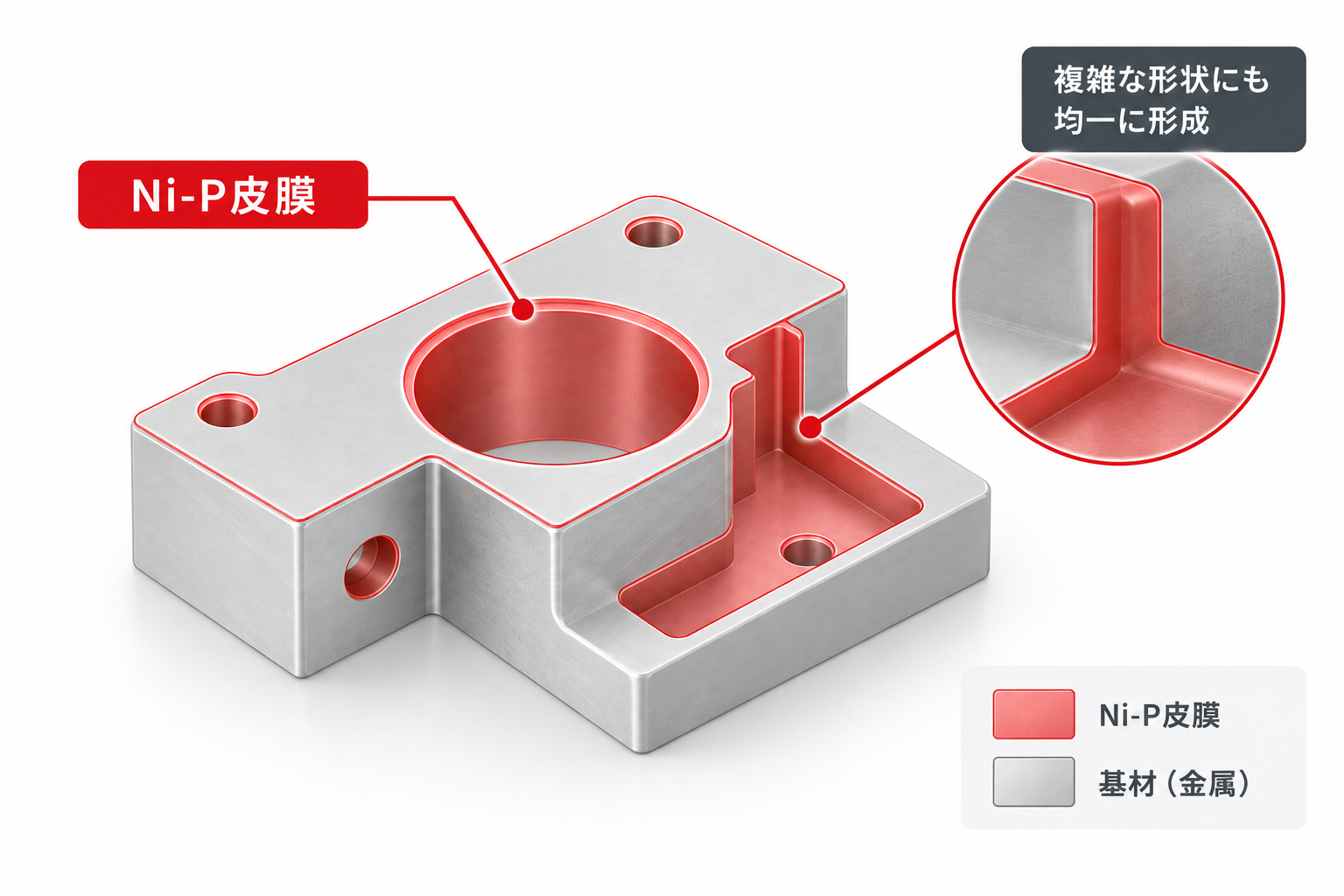

無電解ニッケルめっきは、複雑形状、内面、凹部などで皮膜の付き方を検討したい部品にとって候補になります。一方で、形状だけで均一性や品質が決まるわけではありません。基材、前処理、治具掛け、処理仕様、膜厚、後工程、検査基準を含めて確認します。皮膜を必要とする全ての面と、処理を避ける面を区別することが大切です。

耐食性や耐摩耗性を検討する場合も、皮膜名称だけで使用環境に適合すると判断しません。接触する液体・薬品、濃度、温度、湿度、摩擦、相手材、使用時間によって必要な確認が変わります。基材に傷や腐食がある状態、前処理が不十分な状態、局所的に接触や荷重がかかる状態では、部品としての評価は皮膜だけで完結しません。

重要ポイント仕様確認の要点：無電解ニッケルめっきは、皮膜の一般的な特性ではなく、基材・形状・対象面・使用環境・重要寸法をそろえて評価します。耐食性、摩耗、外観、導通、はんだ付けなどの要求は、一つの「めっき指定」にまとめず、部品機能ごとに分けて確認してください。

膜厚と重要寸法・ねじ・嵌合の関係

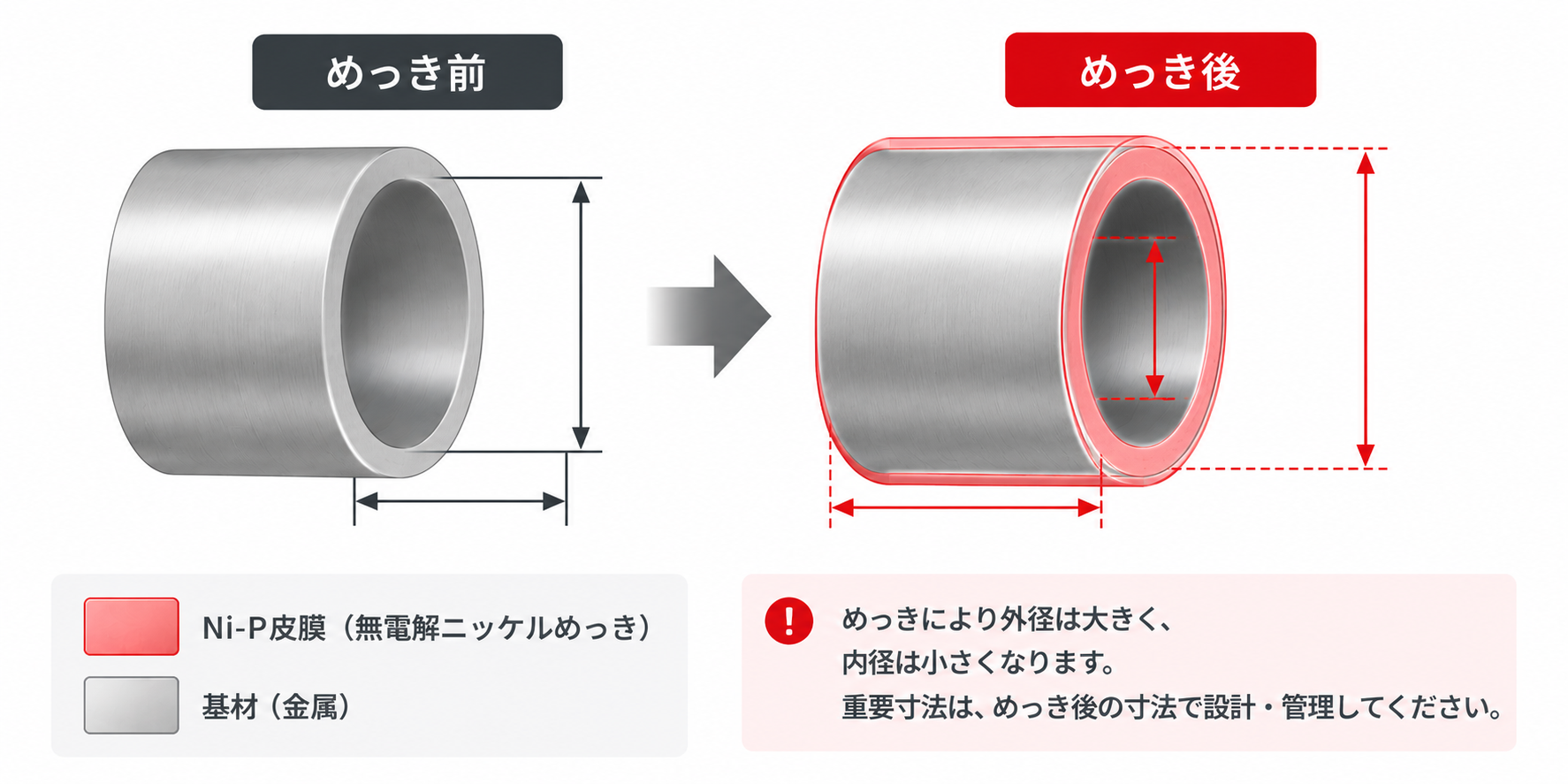

めっきの膜厚は、部品の外形、穴径、ねじ、嵌合、シール面、接触面の要求と切り離せません。処理後の寸法を必要とする箇所では、どの面に皮膜を形成するか、処理を避ける面があるか、どの状態で測定・判定するかを事前に決めます。寸法公差だけを示して処理範囲を示さないと、品質確認の前提がずれる場合があります。

ねじや精密な嵌合部では、機能を持つ面と外観を重視する面を区別してください。マスキングの要否、穴・ねじの扱い、接触導通が必要な面、組立相手、測定基準を図面・仕様に記載します。形状の基準や寸法以外の要求を整理する考え方は、「幾何公差とは」で確認できます。

固定の膜厚値を一般的な記事からそのまま指定することは適切ではありません。必要な耐食性・耐摩耗性・外観と、基材・形状・公差・対象規格・使用環境を照合して、部品に必要な処理仕様として確認してください。

無電解ニッケルめっきと電解ニッケルめっきの違い

電解ニッケルめっきは外部電流を用いて皮膜を形成するのに対し、無電解ニッケルめっきは化学的還元反応で皮膜を形成します。この形成方法の違いは、皮膜組成、形状に対する付き方、前処理、膜厚、要求特性を確認する出発点になります。しかし、どちらが常に優れるかという比較にはなりません。

比較の目的は、処理方法の勝敗を決めることではなく、部品に必要な機能を満たす仕様を選ぶことです。たとえば、複雑な内面があるから無電解を候補にする、導通面があるから対象面を分けて検討する、重要なねじ・嵌合があるから膜厚と公差を先に確認する、といった順序で判断します。

無電解ニッケルめっきが候補になる部品条件

無電解ニッケルめっきを候補にするのは、単に金属部品であるからではありません。複雑な形状、凹部や内面、耐食・耐摩耗の要求、寸法管理、外観・接触面の条件があり、皮膜仕様を具体的に確認する必要がある場合です。基材が金属か樹脂か、異種材を含むかによって、前処理や密着の考え方は異なります。

アルミニウム部品では、酸化皮膜を形成する表面処理も比較対象になります。アルミニウムに対する陽極酸化皮膜の考え方は「アルマイト処理とは」で確認できます。材質と部品機能が異なれば、同じ耐食性という目的でも比較の軸は変わるため、処理名だけで決めないことが重要です。

また、CNC切削後の表面状態、重要寸法、ねじ、穴、嵌合は、後処理の検討と切り離せません。素材の選定、加工形状、表面処理を一つの流れで確認したい場合は、「切削加工とは」も参考にできます。

図面・見積もり前に確認したい項目

無電解ニッケルめっきを依頼する前には、基材、部品形状、皮膜の目的、対象面、重要寸法、使用環境を共有します。特定の膜厚、皮膜組成、硬さ、規格を指定する場合は、対象部品・適用規格・使用条件に基づく情報をそろえます。一般的な表だけを根拠に、未確認の性能を固定仕様にしないでください。

• 基材の材質・調質・表面状態、熱処理・前処理・後処理の要否、異種材の有無

• 処理の目的（耐食性、耐摩耗性、外観、寸法管理、接触面など）と必要な皮膜仕様の方向

• 対象面、処理を避ける面、穴・内面・凹部、マスキング、治具掛けに関わる条件

• 重要寸法、公差、基準面、穴径、ねじ、嵌合、シール面、導通・接触が必要な面

• 使用環境（温度、湿度、接触液体・薬品、摩擦、相手材、使用時間）と検査基準

• 数量、試作・量産の区分、外観の許容範囲、2D図面、3D CADデータ、材料証明の要否

PCBgogoでは、図面、3Dデータ、希望する材料、数量、表面処理の目的、対象面、重要寸法・使用環境を整理したうえで、加工に必要な確認を進められます。無電解ニッケルめっきを希望する場合は、皮膜名だけでなく、処理する面と避ける面、機能に関わる寸法を可能な範囲で補足してください。

CNC加工の見積もりを確認する

よくある質問

無電解ニッケルめっきとは何ですか？

外部電流を用いず、めっき液中の化学的還元反応でニッケル系皮膜を形成する表面処理です。皮膜の特性は浴種、組成、膜厚、前処理、後工程、使用環境で変わるため、名称だけで性能を固定しません。

電解ニッケルめっきとの違いは何ですか？

無電解ニッケルめっきは化学的還元反応、電解ニッケルめっきは外部電流を用いて皮膜を形成する点が基本的な違いです。部品形状、基材、対象面、膜厚、重要寸法、使用環境から選定します。

無電解ニッケルめっきのメリットとデメリットは何ですか？

複雑形状や耐食・耐摩耗、寸法管理を意識する部品で検討できる一方、基材、前処理、皮膜仕様、膜厚、対象面、使用環境の確認が必要です。均一性や耐食性を条件なしに保証するものではありません。

無電解ニッケルめっきは錆びますか？

耐食性の評価は、皮膜名だけでは決まりません。基材、皮膜仕様、膜厚、前処理、傷、接触液体、温度、湿度、使用時間を含めて、対象の使用条件で確認してください。

図面で何を指定すべきですか？

基材、皮膜の目的、対象面、処理を避ける面、重要寸法、公差、ねじ・嵌合、希望する皮膜仕様、使用環境、外観・検査基準を必要な範囲で記載します。具体的な数値・規格は部品条件と処理先の確認に基づいて指定します。

まとめ

無電解ニッケルめっきは、化学的還元反応で皮膜を形成する表面処理であり、複雑形状、耐食・耐摩耗、重要寸法を意識する部品で検討されます。処理名だけで性能を決めず、基材、対象面、膜厚、ねじ・嵌合、使用環境、後工程を図面・仕様にそろえ、部品の目的に合う皮膜仕様を確認しましょう。
