急速充電器のEMI対策では、フィルタ部品を追加する前に、ノイズがどこで発生し、どの経路を通って測定ポートへ届くのかを整理することが重要です。差動モード（DM）とコモンモード（CM）では電流の流れ方も対策の考え方も異なり、回路方式やトランス、筐体、ケーブルによって支配的な経路も変わります。

本記事では、急速充電器を主にAC-DC USB PD電源として捉え、ノイズモードの見分け方、スイッチング回路の発生源、基板レイアウト、フィルタ検討、試作評価の順に確認ポイントを紹介します。特定の規格限度値や部品定数を一律に示すのではなく、対象製品の条件に合わせて原因を切り分けるための枠組みを解説します。

重要ポイントEMI対策は、ノイズ源・結合経路・伝導経路を分けて考え、測定で支配的なモードと経路を絞り込んでから、レイアウトやフィルタを選ぶのが基本です。DM/CMと伝導/放射は異なる分類軸であり、混同しないことが対策の出発点になります。

急速充電器のEMIは、ノイズモードと伝播経路を分けて考える

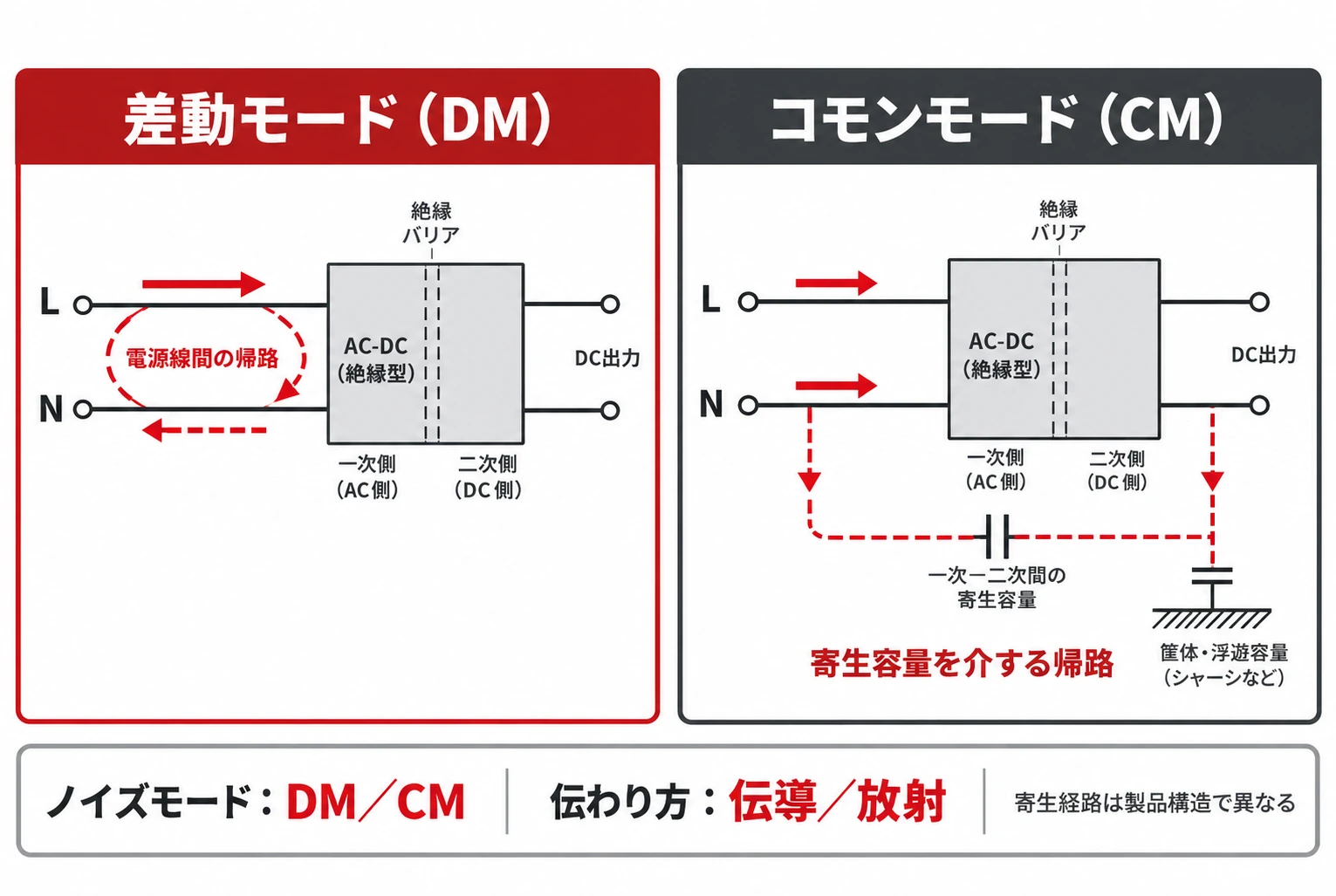

EMIは電磁妨害を指し、電源ポートやケーブルを通じて伝わる伝導エミッションと、空間へ放射される放射エミッションに分けて評価されます。一方、DMとCMはノイズ電流の流れ方を表す分類です。伝導/放射とDM/CMは同じ分類ではなく、DM/CMの考え方は主に電源ポートでの伝導ノイズを切り分けるときに役立ちます。

DMノイズは、電源線間を往復する成分です。AC入力では、ラインから電源回路へ流れた高周波電流がニュートラル側へ戻る経路を考えます。スイッチングに伴う入力電流の脈動や、入力コンデンサへ流れ込む電流が候補になります。

CMノイズは、複数の導体に同じ向きに現れる成分として捉えられます。絶縁型電源では、一次側と二次側のスイッチング電圧、トランス巻線間の寄生容量、基板と筐体・周辺導体との容量などを介して電流が結合する場合があります。戻り経路は接地、筐体、ケーブル、浮遊容量など製品構造に左右されるため、すべての充電器に同じ経路図を当てはめることはできません。

実務では、測定で現れたピークを周波数だけで分類せず、どのポートで、どの動作条件で、どのモードの電流として観測されるかを確認します。まず「伝導か放射か」「DMかCMか」をそれぞれ整理し、そのうえで発生源と帰路の仮説を立てると、対策部品の追加を場当たり的に繰り返すリスクを減らせます。

スイッチング回路のどこがノイズ源になるかを回路図で追う

スイッチング電源では、電圧や電流が短時間で変化するノードやループが、ノイズ源の候補になります。高di/dtのスイッチング電流が流れるループは、配線や部品の寄生インダクタンスの影響を受けます。また、高dv/dtのスイッチノードは、近くの導体や配線に容量結合する可能性があります。これらは独立した現象ではなく、回路・パッケージ・基板の寄生要素と合わせて考える必要があります。

絶縁型フライバックでは、一次側スイッチのドレインなど大きく変化するノードに加え、二次側の同期整流素子もスイッチングします。一次・二次巻線が近接するトランスでは巻線間に寄生容量が存在し、一次側の交流成分が二次側へコモンモード電流として結合する場合があります。どのノードや経路が支配的かは、同期整流の位置、トランス構造、シールド、筐体や接地方法などに依存します。

原因候補を洗い出すときは、回路図上でスイッチング状態ごとの電流経路を描き、次に実際の基板・トランス・筐体に存在する寄生結合を加えて考えます。回路図だけでは見えない巻線間容量や、筐体・ケーブルへ流れる帰路が結果を左右することもあります。特定の回路方式に対する資料やリファレンス設計を使う場合は、その条件と自設計との差を確認してください。

GaNデバイスは高速なスイッチング遷移の一例ですが、この記事の主題はGaN固有のレイアウトではありません。デバイスの種類を問わず、実際の電流ループや結合経路を確認することが重要です。GaN採用機器の高密度配置や熱経路の詳細は、本記事では扱いません。

ノイズ電流の帰路を確認して、基板上の結合を抑える

基板レイアウトでは、スイッチング電流の往路だけでなく帰路を含めたループ全体を追います。入力コンデンサ、スイッチ素子、トランスやインダクタなどの位置を、実際の電流経路に沿って検討し、ループ面積や不要な迂回を抑えます。配線を短く見せても、帰路が離れた層や分断されたプレーンを回っていれば、意図した電流ループにならないことがあります。

高dv/dtのスイッチノードは、回路動作上必要な接続範囲を確保しつつ、余分に広げないようにします。近傍にフィードバック、電流検出、制御信号などの低レベル配線があると、容量結合や共通インピーダンスを介した影響を受ける可能性があるため、部品配置と配線層、基準面の連続性をまとめて確認します。特定の距離を一律に定めるのではなく、電圧・エッジ速度・層構成・部品配置に応じて評価します。

入力フィルタについては、外部コネクタ側とスイッチング電流が流れる回路側の区分を明確にし、フィルタ部品がノイズ源の近くに置かれて磁気結合したり、フィルタ後段へノイズが回り込んだりしないかを確認します。フィルタの接地・帰路も含め、回路図上の接続だけでなく基板上の実装経路をレビューしてください。

レイアウトだけですべての伝導ノイズが解決するわけではありません。たとえば入力ポートのDM成分では、回路方式と測定条件によってフィルタの役割が中心となる場合があります。一方、ホットループの面積や部品間結合、筐体への容量結合は、レイアウトや構造の変更が有効な場合があります。どの対策が必要かは、モードと伝播経路の仮説を測定で確かめてから判断します。

DM・CMのどちらが支配的かを測定結果から切り分ける

正式な伝導エミッション評価では、対象市場・製品区分に適用される規格と、そこで定められた測定セットアップに従います。LISN（擬似電源回路網）は、規定の測定環境で電源側のインピーダンス条件を整え、測定信号を取り出すために使われます。ただし、使用機器、接続、周波数範囲、検波条件、限度値などは適用規格・試験条件によって異なるため、ここで一律の設定値は示しません。

開発中の原因探索では、電流プローブや近傍界プローブなどを使って、ノイズが強い配線・部品・ケーブルを特定することがあります。こうした探索用測定は原因の仮説づくりに有効ですが、規定の試験セットアップによる適合判定とは区別します。プローブの位置、向き、ケーブルの取り回し、グランド接続によって観測値が変わるため、比較する測定では条件を一定に保ちます。

DM/CMを分けて評価できる測定治具や電流プローブを使う場合は、機器の接続方法と位相・極性の定義を確認します。測定結果を見て、どのモードが問題の周波数帯で大きいか、入力ライン・出力ケーブル・筐体のどこに電流が現れるかを整理します。スペクトラム上のピークを見ただけでDMまたはCMと決めつけず、追加測定や回路条件の変更で仮説を検証することが大切です。

評価記録には、入力電圧、出力電圧・電流または負荷、動作モード、ケーブル、筐体、測定器・プローブ、測定点を残します。これらが変わるとノイズ経路や測定値も変わりうるため、対策前後の比較が成立するよう条件を揃えます。

フィルタはノイズモードと回路条件に合わせて配置する

DM成分には、電源線間に生じるノイズを抑える差動フィルタの考え方が用いられます。CM成分には、複数の線に共通して流れる電流や、その帰路となる寄生容量・筐体との結合を考慮した対策が必要です。コモンモードチョークや安全規格に適合したコンデンサなどが候補になりますが、どの部品が適切かはノイズモード、電源方式、絶縁・漏れ電流条件で異なります。

フィルタは部品定数だけでは決まりません。配置位置、部品間の磁気結合、フィルタ前後の配線の分離、コンデンサの帰路、グランドや筐体との接続方法が、実装後の減衰に関係します。フィルタ入力側と出力側の配線が近接していると、ノイズが部品を通らずに結合することもあるため、回路図と基板レイアウトを対にして確認します。

コンデンサやチョーク、スナバなどの値・定格・接続は、対象回路、部品データシート、適用される安全要件に基づいて選定します。特に一次・二次間に関わる部品は、絶縁や漏れ電流への影響も確認が必要です。数値やフィルタ構成を別のアダプターからそのまま移すのではなく、測定結果と設計条件に合わせて調整します。

対策後は、狙ったノイズ成分だけでなく、変換効率、部品損失・温度、起動や過渡応答、漏れ電流、安全性などへの副作用も確認します。フィルタを追加した結果、動作条件や安定性が変わる可能性もあるため、EMI測定だけで完了とせず、製品要求に関係する項目を再評価してください。

試作評価では条件をそろえて対策の効果を確かめる

試作で対策の効果を判断するときは、一度に複数の設計要素を変えず、変更点と測定結果の対応が追えるようにします。たとえば、レイアウト変更、フィルタ部品の変更、トランスの変更を同時に行うと、どの変更がピークの変化をもたらしたか分かりにくくなります。仮説を一つずつ検証できる計画にすると、次の改善案を立てやすくなります。

測定条件には、入力電圧、負荷、動作モード、周囲温度、筐体、入力・出力ケーブルの種類や配置などを含めます。どの周波数帯、どのライン、どのモードで値が変化したかを記録し、同一条件で対策前後を比較します。探索測定で改善傾向が見えても、最終的な規格適合は対象市場と製品分類に適用される現行規格を確認し、正式な試験条件で判断します。

商用電源を扱う試験には感電・火災などの危険が伴います。適切な絶縁・保護設備と安全手順を用い、必要な知識を持つ担当者が実施してください。この記事では、対象市場や製品区分を特定していないため、CISPR、IEC、JISなどの規格番号や合否限度値は指定しません。

評価結果を基板製造へ引き継ぐ際は、最新版の製造データ、部品実装情報、改訂履歴を揃え、評価に使った基板と同じ設計条件であることを確認します。基板製造情報を確認する際はPCBgogoの日本語サイトも参照できます。ここでは特定のEMI評価サービスや規格適合を前提にせず、必要な製造条件・検査条件は個別に確認してください。

まとめ｜急速充電器のEMI対策は経路の切り分けから始める

急速充電器のEMI対策では、DM/CMと伝導/放射を混同せず、ノイズ源、結合経路、電流の帰路を分けて考えます。回路図でスイッチングループと高dv/dtノードを特定し、基板・トランス・筐体・ケーブルを含む実際の構造に照らして測定結果を解釈します。

対策は、レイアウト変更、フィルタ、トランスやシールドなどの選択肢を、確認したノイズモードと経路に合わせて検討します。部品追加だけで解決すると決めつけず、試作では条件を揃えて変更を一つずつ評価し、効率や安全性など関連する要求も再確認してください。規格適合は対象市場・製品区分に応じた現行規格と正式試験で判断します。

よくある質問

DMノイズとCMノイズの違いは何ですか？

DMノイズは電源線間を往復する成分、CMノイズは複数の導体に同じ向きに現れる成分として整理できます。実際の帰路は回路方式、接地・筐体、ケーブルや寄生容量に依存するため、対象機器の測定条件と合わせて確認します。

基板レイアウトを直せば、伝導ノイズは必ず低減しますか？

必ず低減するとは限りません。ホットループや結合経路の変更が有効な場合もありますが、伝導ノイズのモードや回路方式によっては入力フィルタなど別の対策が中心となります。まず測定で支配的な経路を確認してください。

コモンモードノイズにはコモンモードチョークを追加すればよいですか？

部品追加だけで解決するとは限りません。CM電流の発生源と帰路、トランスの寄生容量、筐体やケーブルとの結合を確認したうえで、チョークや他の構造対策を検討します。追加後は効率、安全性、漏れ電流などへの影響も評価が必要です。

EMIの正式評価にはどの規格を使いますか？

適用規格は販売市場、製品区分、電源方式や使用環境によって異なります。規格番号、限度値、測定条件を記事や一般資料だけで決めず、製品に適用される最新の規格と試験計画を確認してください。
