高周波基板の銅箔仕様を製造先へ伝えるには？指定・確認項目
重要ポイント高周波基板の銅箔仕様は、「HVLPで」と材料名だけを伝えるのではなく、用途・銅箔厚・粗さの指標と測定面・基材との組み合わせ・代替可否まで共有することが重要です。呼称だけで同等品と判断せず、品番とデータシートを照合しましょう。
高周波基板では、導体表面の状態が伝送損失に関係することがあります。ただし、基板全体の損失は銅箔だけで決まるものではなく、基材の誘電特性、配線形状、層構成、製造条件なども関係します。
この記事では、銅箔を一律にランキングするのではなく、試作や発注の際に設計者が製造先へ何を伝え、どこを確認すればよいかを整理します。
なぜ高周波基板では銅箔仕様の共有が必要か
高周波では表皮効果により、電流が導体表面付近に集中する傾向があります。そのため、銅箔の表面粗さや表面処理は導体損失に影響し得ます。IPCの技術論文でも、銅箔の違いによるインピーダンス、直流抵抗、挿入損失が実験評価されています。
一方、粗さを小さくすることだけを優先すればよいわけではありません。基材との密着性、パターン形成性、積層条件も含め、設計要求に合う組み合わせかを確認する必要があります。低損失CCLの選定は「高周波基板の低損失CCL選定」、HVLPの供給状況や調達面は「HVLP銅箔の供給動向」も参考になります。
IPC-4562Bの公開目次では、金属箔について種類、グレード、厚さ、箔プロファイル、処理などが区分されています。仕様伝達でも「銅箔」とだけ記すのではなく、どの特性を必須条件とするかを分けて示すことが、材料の取り違えを防ぐ出発点になります。
製造先に伝える銅箔仕様チェックリスト
図面や仕様書では、次の項目から設計上必要なものを選び、必須条件と希望条件を区別して記載します。すべての案件で全項目を固定する必要はありません。
| 伝える項目 | 記載・共有する内容 | 確認する理由 |
|---|---|---|
| 用途・要求 | 使用周波数帯、伝送線路、損失や信号品質の要求、試作／量産の別 | 材料候補を回路・積層条件と合わせて検討するため |
| 銅箔の種類・品番 | ED／RA、品番・グレード、指定必須か推奨か | 同じ呼称でも製品仕様が異なる場合があるため |
| 銅箔厚 | 初期箔厚、内層／外層、完成後に必要な導体厚 | 初期箔厚とめっき後の完成銅厚の混同を防ぐため |
| 表面性状 | Ra／Rz等の指標、単位、測定条件、対象面、許容範囲 | 異なる指標・面・条件の数値を直接比較しないため |
| 積層・変更条件 | 基材との組み合わせ、密着性や加工上の制約、代替時の事前承認 | 要求特性と製造材料の不一致を防ぐため |
HVLP、VLP、H-VLPなどの呼び方は、製品やメーカーの規格に基づいて使われます。略称だけで粗さの数値や性能が同じだと判断せず、可能であれば品番、データシート、粗さの指標と測定面を併記してください。代表値か保証値かも分けて確認します。

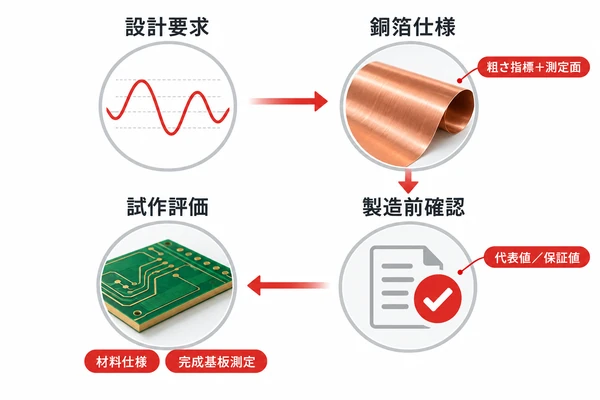

見積・試作前に製造先へ確認すること
仕様を送る前に、少なくとも次の3点を確認すると、材料指定と評価範囲の行き違いを減らせます。
指定した銅箔品番・厚さ・表面仕様を、希望する基材や積層構成と組み合わせられるか。
指定品が調達できない場合、代替候補の提示と顧客承認を製造前に行えるか。
回答される粗さ・厚さなどの情報が代表値か保証値か。また、材料仕様の確認と、完成基板の挿入損失・インピーダンス測定のどちらまでが対象か。
銅箔の材料データを確認することと、完成基板の電気特性を測定して合否を判断することは別の作業です。伝送損失などの評価が必要なら、試験基板、測定周波数、治具、校正方法、判定基準、費用負担を事前に合意してください。
PCBgogoの公開情報では、高周波用基板の製造サービスと高周波ラミネートの取り扱いが案内されています。一方、掲載情報には銅箔の個別品番や粗さ保証値までは示されていません。特定の銅箔仕様が必要な場合は、図面・要求条件を添えて事前に可否をご確認ください。材料選択は用途により異なるため、PCBgogoの公式サイトから相談先や見積もり窓口をご確認いただけます。
