小型AI・エッジAI機器では、限られた基板面積にプロセッサ、メモリ、電源回路、周辺インターフェース、各種コネクタを配置する必要があります。そのためHDI基板やビルドアップ基板が候補になることがありますが、AIを搭載すること自体はHDI採用の理由にはなりません。実際に確認すべきなのは、BGAのファンアウト、配線密度、基板寸法、層構成、信号・電源設計、製造性とコストです。

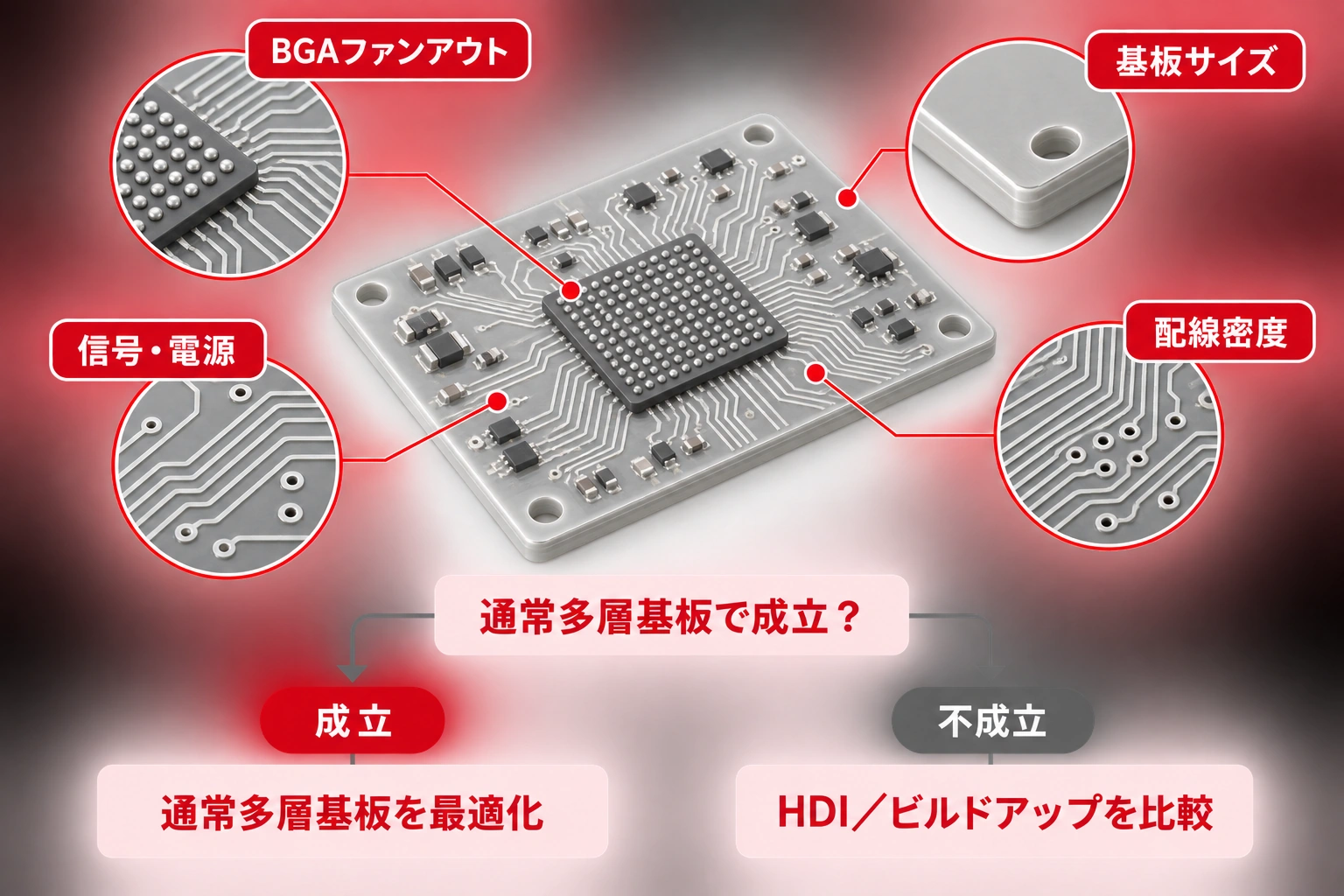

重要ポイント小型AI・エッジAI機器でHDI基板を検討する判断は、AIという用途名ではなく、実際の部品・配線・寸法条件から始めます。通常の多層基板で配線、電源、信号要求を安定して満たせるなら、HDIを急ぐ必要はありません。通常構造で成立しない制約を具体的にしたうえで、ビルドアップ構造を比較してください。

小型AI機器でビルドアップ基板が検討される理由

エッジAI機器では、演算用SoC、メモリ、通信モジュール、電源回路を一枚の小型基板へ集約する設計があります。部品が高密度に配置され、BGAや細かいピッチのパッケージから配線を引き出しにくくなると、通常のスルーホール中心の多層基板だけでは、面積や層数の制約が目立つ場合があります。

HDIは、単位面積当たりの配線密度を高める相互接続の考え方・基板分類です。IPCの技術資料では、先進パッケージの高いI/O密度へ対応するために、HDI基板でマイクロビアが層間接続に使われることが示されています。一方、ビルドアップ基板は、絶縁層と導体層を一層ずつ形成して積み重ねる構造・製造方法を指します。両者は同じ部品で組み合わされることが多いものの、完全に同義ではありません。

この違いを分けておくと、HDIを「高機能な多層基板」、ビルドアップを「必ず使う工法」として誤解しにくくなります。必要なのは、部品のパッドから配線を逃がし、必要な電源・GND・信号層を確保し、目標寸法に収められるかを設計上で確認することです。

まず通常の多層基板で成立するかを確認する

HDIを選ぶ前に、通常の多層基板で設計が成立する余地を確認します。基板面積を少し増やす、部品配置を見直す、コネクタ位置を変える、必要な層数を追加する、電源・GND層を整理することで、BGAの扇出と配線を解決できる場合があります。小型化だけを目的にビルドアップ構造を選ぶのではなく、どの制約が通常構造では解けないかを記録してください。

通常の多層基板の層構成と各層の役割を整理したい場合は、基板の層構成とはを参考にできます。層数を増やせば必ず解決するわけではありませんが、ビルドアップ基板やHDI基板へ移る前に、配線層・電源層・GND層の分け方を確認することは有効です。

ビルドアップ基板を急がなくてよい条件

高速なインターフェースやAI処理用デバイスがある場合でも、直ちにHDIが必要になるわけではありません。高速信号で先に確認するのは、層構成、特性インピーダンス、リターンパス、配線長、コネクタ・部品の配置です。これらを通常の多層構造で満たせるなら、HDI採用を急ぐ根拠にはなりません。

IPCのHDI設計に関する資料でも、HDIでは信号、電源、GND、誘電体、ビア構造などを総合的に扱います。つまり、HDIは信号品質を自動的に保証するものではなく、設計条件に合わせて選択する構造です。インピーダンスの考え方と受入確認を整理する場合は、多層基板インピーダンステストも確認してください。

重要ポイント通常多層板で十分な可能性がある場面：外形に余裕がある、通常の設計ルールでBGAのファンアウトが完了する、必要な信号・電源・GND層を確保できる、重要なインピーダンスとリターンパスを設計できる場合は、まず通常の多層基板での成立性を評価します。

HDI・ビルドアップ基板への変更を判断する5つの条件

HDIやビルドアップ基板を比較する判断は、以下の条件が重なっているかで行います。どれか一つの条件だけで決めるのではなく、設計上の制約と製造上の確認事項を同時に見ます。

BGAのボールピッチは、利用できるビアサイズやファンアウト方法に関係します。HDI設計の解説でも、配線効率はスタックアップ、ビア構造、部品配置、BGAファンアウト、設計ルールの組み合わせで変わるとされています。したがって「細ピッチBGAだから必ずHDI」と決めるのではなく、対象パッケージの推奨ファンアウトと製造者の設計ルールを照合します。

また、1+N+1、2+N+2、エニーレイヤーなどの構造名を先に選ぶのも適切ではありません。必要な接続層、部品配置、ファンアウト、基板寸法、製造可能なビア構造を確認した後に、成立するスタックアップを検討します。

ビルドアップ基板を採用する前に確認したい設計・製造条件

ビルドアップ構造は、微細配線やマイクロビアによって設計の自由度を高められる一方、設計と製造の確認項目も増やします。IPC-2226の設計上のトレードオフでは、電気・機械・熱の性能だけでなく、信頼性、製造性、コストをバランスさせることが求められます。小型化で得られる効果と、試作・量産で確認する条件を同じ判断表に置くことが重要です。

製造者へは、線幅・線間、マイクロビア・ブラインドビアの構造、層構成、BGAのファンアウト、インピーダンス要求、仕上げ、検査条件を早期に共有します。特にビアインパッド、複数段のビルドアップ、重要な高速ネットを含む設計では、設計の後半ではなく、部品選定とスタックアップ検討の段階から製造条件を確認してください。

一般的なHDIの構造、マイクロビア、ブラインドビア、用途を基礎から確認したい場合は、HDI基板とはで解説しています。本記事は、HDIの定義ではなく、小型AI・エッジAI機器で通常多層板から切り替える判断に焦点を置きます。

小型AI・エッジAI機器の基板選定チェックリスト

• 筐体から決まる基板の外形、厚さ、実装可能な面積、高さ制約

• SoC、メモリ、周辺インターフェース、コネクタのパッケージ、ピン数、BGAの推奨ファンアウト

• 通常の多層基板でBGAの扇出、信号配線、電源・GND層を確保できるか

• 高速ネットの層構成、インピーダンス、リターンパス、配線長、コネクタ位置

• 必要なビア構造、線幅・線間、層構成、表面仕上げ、検査・評価の条件

• 試作・量産の数量、設計変更の可能性、製造・検証負荷、調達時の確認項目

PCBgogoでは、基板外形、層構成、部品表、BGAを含む実装条件、Gerberデータ、重要なインピーダンス・製造上の注意点を整理したうえで、製造に必要な確認を進められます。HDIを検討する場合は、用途名だけでなく、通常多層板では解けない具体的な配線・寸法制約を併せて共有してください。

プリント基板の見積もりを確認する

よくある質問

小型AI機器にはHDI基板が必要ですか？

必ずしも必要ではありません。AIを搭載することではなく、BGAのファンアウト、部品密度、基板寸法、層構成、信号・電源設計を通常の多層基板で満たせるかで判断します。

HDI基板とビルドアップ基板は同じですか？

完全に同義ではありません。HDIは高密度相互接続の基板分類・設計要求を指し、ビルドアップ基板は絶縁層・導体層を一層ずつ形成する構造・製造方法を指します。実際には両者が組み合わされることがあります。

高速信号があればHDI基板にすべきですか？

高速信号だけでは判断できません。まず層構成、インピーダンス、リターンパス、配線長、電源・GND設計を確認し、通常の多層基板で要件を満たせない場合にHDIを比較します。

BGAがあると必ずHDI基板が必要ですか？

必ずしも必要ではありません。ボールピッチ、I/O数、パッド、ビア、配線ルール、基板面積、層構成によって通常の多層基板でファンアウトできる場合があります。対象パッケージの推奨条件と製造者の設計ルールを確認してください。

HDIを検討するときに製造者へ何を伝えるべきですか？

外形・厚さ、層構成、線幅・線間、ビア構造、BGAのファンアウト、重要ネット、インピーダンス、表面仕上げ、検査条件、試作・量産予定、Gerberデータと部品情報を共有します。

まとめ

小型AI・エッジAI機器でHDI基板やビルドアップ基板が必要かどうかは、AIの搭載有無では決まりません。通常の多層基板でBGAのファンアウト、配線密度、層構成、信号・電源設計、外形制約を満たせるかを先に確認し、解けない制約が明確になった場合にHDIを比較します。小型化の効果と、微細配線・マイクロビア・製造検証に伴う確認項目を同時に評価することが、現実的な選定につながります。
