アルミ筐体の試作では、外観を確認したいのか、基板やコネクタとの組付けを検証したいのか、量産時の工法まで確かめたいのかによって、候補となる加工方法が変わります。小型電子機器だから工法が一つに決まるわけではありません。まず試作の目的と筐体の形状を整理し、切削加工と板金加工を中心に候補を絞り込みましょう。

重要ポイントブロック材から一体形状やポケットを作る試作は切削加工、薄板の箱・カバー・パネル形状を確認する試作は板金加工が候補です。数量だけで決めず、何を検証するか、外観・組立・量産工法のどこまで確認するかを加工先に伝えます。

アルミ筐体の試作前に決める4つのこと

工法を問い合わせる前に、試作で確認したいことを整理します。同じ筐体でも、外観モデルと機能試作では必要な材料、寸法、仕上げが異なるためです。

• 検証目的：外観・手触り、寸法・嵌合、熱・電気・機械機能、量産工程の成立性のどれを確認するか決めます。

• 形状：ブロックから削る一体形状か、薄板を切断・曲げ・接合する構造かを見ます。深いポケット、曲げフランジ、別部品の組立も図面で示します。

• 数量と設計変更：初回の個数だけでなく、改版や追加試作の見込み、同じ仕様を再製作する必要性も共有します。

• 外観・表面仕様：アルマイトや塗装などの希望、外観面、マスキング範囲を伝えます。処理後に影響を受ける嵌合部、ねじ部、重要寸法は加工先と確認します。

「少量なら切削」「数量が増えたら板金」のように、個数だけで工法を決めることはできません。形状、必要な検証、仕上げ、改版の可能性を合わせて判断します。

切削加工が候補になるアルミ筐体

切削加工は、アルミのブロック材などから不要な部分を削り、外形やポケット、取付部を作る方法です。筐体を一体形状にしたい場合や、基板、コネクタ、ねじの位置関係を試作で確認したい場合に候補になります。

例えば、内側に深いポケットや取付ボスがある形状、部品同士の位置合わせを確認したい少数試作では、切削で機能形状を作り、組立や干渉を評価できます。深いポケットや溝などをフライス加工で検討する場合は、CNCフライス加工の加工方法も参考になります。国内にはアルミなどの薄板筐体を1個から試作板金として扱う事業者がある一方、切削についても少量試作の相談先があります。実際の対応可否は加工先の設備・工程と形状によって異なります。

一方、材料を大きく削る形状では、材料の使用量や加工時間が費用に影響することがあります。薄板の箱を厚いブロックから削り出す設計が合理的とは限らないため、板厚と部品構成を含めて相談しましょう。

切削品は、量産時に予定するダイカスト品と同じ試験体とは限りません。切削だけでは、鋳造時の充填状態や鋳造組織、鋳巣など量産工程に由来する要因を確認できない場合があります。形状・組付け確認には切削試作が適していても、鋳造品としての特性評価には別の試作方法が必要かを切り分けます。

板金加工が候補になるアルミ筐体

板金加工は、薄板を切断・穴あけし、曲げや接合を組み合わせて形にする方法です。箱、カバー、パネルなど、板厚を保ったまま折り曲げて構成する筐体では、曲げ位置や接合部、組立性を実物で確認しやすくなります。

試作板金を電子機器・通信機器の筐体に用い、少数から製作する事業者もあります。ただし、対応できる材料、板厚、寸法、曲げ形状、仕上げは依頼先ごとに異なります。図面を共有し、曲げ順序や工具との干渉、接合方法を含めて加工可否を確認してください。

深い一体ポケットや複雑な立体曲面、厳しい位置関係を板金だけで実現するのが難しい場合は、部品を分割する方法や、板金筐体に切削部品・ブラケットを組み合わせる方法も検討します。曲げや溶接を含む構造では、形状や条件に応じて歪みや組立ばらつきが生じ得るため、試作で確認する寸法をあらかじめ決めておくことが重要です。

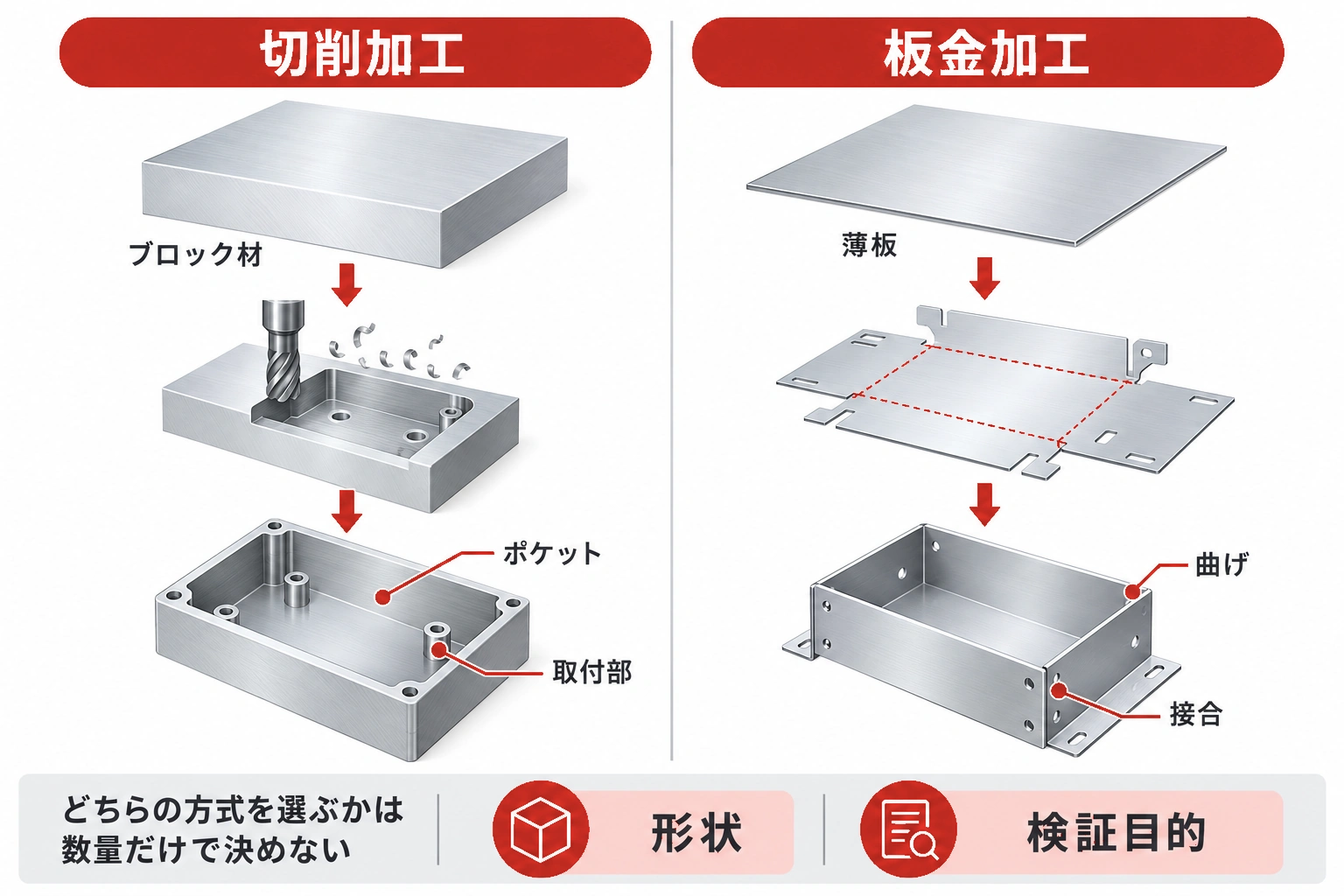

切削加工と板金加工、どちらを選ぶ？

まずは筐体の基本形状と、試作で見たい項目から一次候補を選びます。下表は工法を絞り込むための目安であり、加工可否や費用・精度・納期を保証する比較ではありません。

どちらか一方に限定する必要はありません。例えば、外装は板金で構成し、ねじ穴や位置決めが必要な箇所に切削部品を組み合わせる方法もあります。形状の成立性と検証目的に応じて、複合案も含めて見積もりを相談します。

量産でダイカストなどを予定する場合

量産時にダイカストを予定しているなら、試作で何を確かめるかを先に分けます。外形や組付けだけを見る試作と、鋳造時の充填性、鋳造品の材料特性、後加工や表面の仕上がりまで確認する試作では、必要な製法が異なることがあります。

量産前に試作金型を使って成形品を作る方法もありますが、金型の準備を含めた工程になります。切削試作品は形状・寸法の確認に役立つ場合がある一方、量産ダイカストで生じる工程固有の状態をそのまま再現するものではありません。試験の目的に対して切削品で十分か、試作金型による成形品が必要かを加工先や設計担当者と確認します。

押出材、プレス、鍛造なども製品形状や量産計画によって候補になりますが、本記事では切削と板金を中心に整理しています。量産工法の選定が主目的なら、試作とは別に材料・形状・数量・設備条件を含めて検討してください。

見積依頼前に伝えたい情報

見積もりの前提を揃えるには、図面だけでなく「何を評価したいか」を伝えることが大切です。次の情報を準備し、未確定の項目はその旨を明記します。

• 2D図面と、用意できる場合は形状を確認できる3D CADデータ

• アルミ材の指定、または使用環境・必要な特性

• 試作数量、設計変更・追加製作の予定、試作の目的

• 基板、コネクタ、ねじ、相手部品との嵌合箇所と重要寸法・公差

• 表面処理、色、光沢・質感、外観面、マスキング範囲

• 熱、接地・シールド、剛性、防水・防塵などの機能要件

• 量産時に想定する工法や数量帯（未定の場合は未定と記載）

筐体の内側では、基板やコネクタの位置、固定方法、干渉の有無も合わせて確認します。プリント基板の製造・実装に関する情報は、PCBgogoのホームページでご覧いただけます。

まとめ

アルミ筐体の試作工法は、「試作で何を確かめるか」から考えます。ブロックから一体形状やポケットを作るなら切削加工、薄板の箱・カバー・パネル形状なら板金加工が一次候補です。必要に応じて両者を組み合わせる方法もあります。

量産でダイカストなどを予定する場合は、切削試作品で確認できることと、成形工程そのものを使わなければ評価できないことを分けてください。図面、数量、検証目的、重要寸法、表面仕様、機能要件を揃えて加工先に相談すれば、試作方法を具体的に比較しやすくなります。

CNC加工サービスの全体像を確認したい場合は、PCBgogoのCNC加工サービスをご覧ください。ただし、サービスページの掲載内容だけで個別のアルミ筐体の加工可否が確定するわけではありません。図面、材料、重要寸法、公差、表面仕様をもとに確認します。
