ワイヤレスマイクで送信中だけ音声に雑音が出る場合、RF信号が音声入力へ結合している可能性があります。一方で、電源やグラウンドの電位変動、デジタル回路からのノイズも候補です。症状だけで原因を決めず、RFと音声の配置、電流の帰路、発生条件を順に確認します。

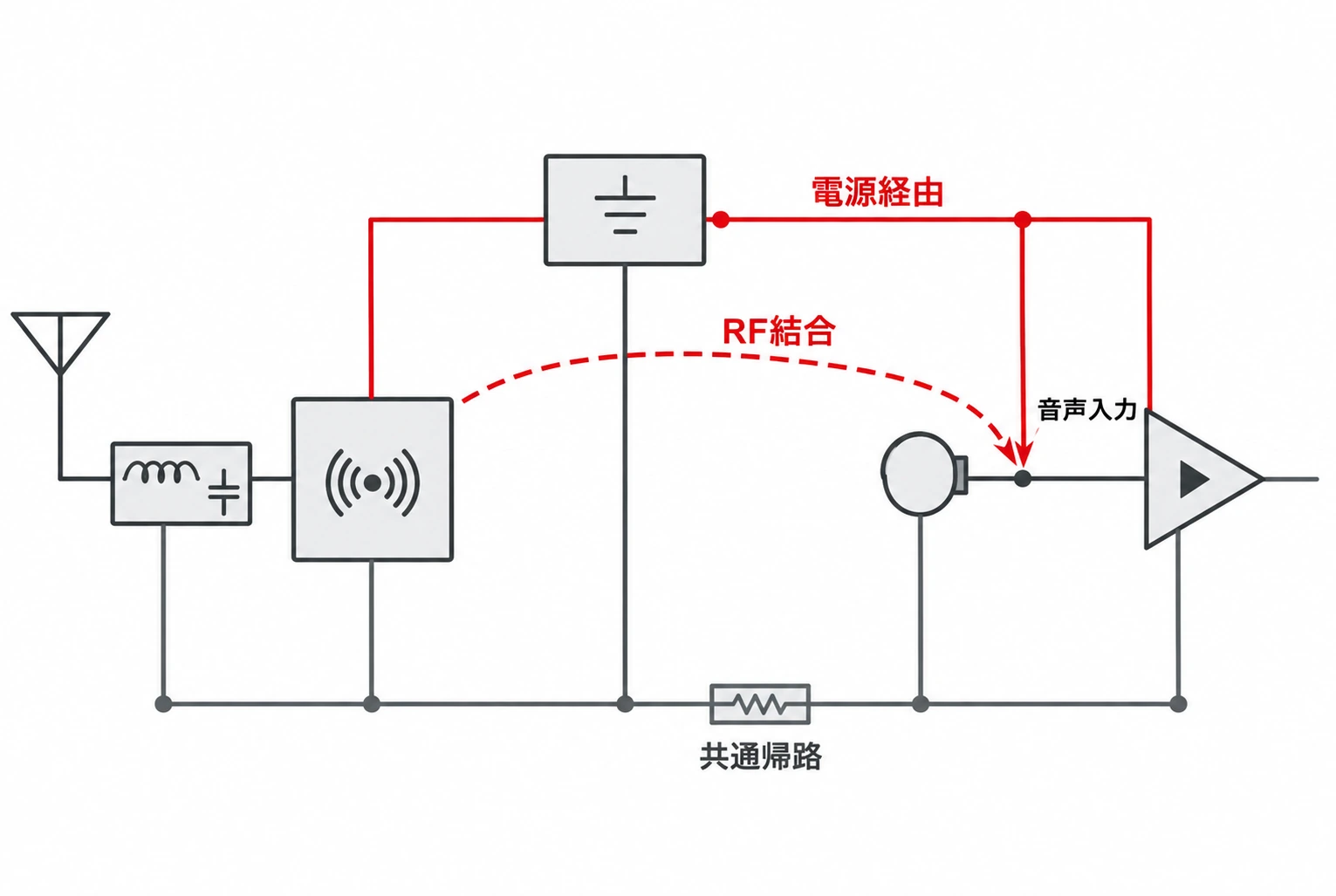

ワイヤレスマイクでRF干渉が音声ノイズになる経路

RFエネルギーが長い音声入力線やアンプの入力端子に結合すると、回路の非線形特性によって変調成分が検波され、可聴帯域の雑音として現れる場合があります。また、送信回路の電流変動が電源や共通グラウンドを介して音声回路へ伝わることもあります。RFが音声回路へ直接入る経路と、電源・帰路を介する経路は分けて考えます。

「送信中に雑音が出た」という事実は切り分けの手掛かりですが、それだけではRFの直接結合と断定できません。マイク入力、前置増幅器、電源、グラウンド、デジタル制御、筐体やケーブルを含めて候補を整理します。電源や共通帰路から音声へノイズが回り込む仕組みは、「電源ノイズが音声に混入する経路」でも解説しています。

アンテナ・RF部と低レベル音声入力を配置で分ける

アンテナとRFフロントエンドの配置は、受信感度だけでなく周辺回路への結合にも関係します。マイク入力やプリアンプなどの低レベル信号は、可能な範囲でRFの高エネルギー部やスイッチング電源から離し、配線を短く保ちます。短くするだけでなく、信号とその帰路が大きなループを作らないことも確認します。

アンテナ近傍の銅箔、グラウンド、筐体部品はアンテナ特性に影響するため、距離やクリアランスを一律の値で決めることはできません。採用する無線方式、周波数、アンテナ、基板構成に応じて、モジュールやアンテナの設計資料を優先してください。TWSイヤホン向けの例ですが、「Bluetoothアンテナの基板レイアウト」でも、周辺部品や筐体を含めて評価する考え方を紹介しています。具体的な寸法はワイヤレスマイクへ転用できません。

グラウンドは分割よりリターン経路を確認する

RF部、音声部、デジタル部を機能ごとに配置することは、配線を整理する助けになります。ただし、機能分けをそのままグラウンド面の分割に置き換えると、信号の帰路が迂回し、ループ面積や結合が増える場合があります。信号線が層や領域をまたぐ箇所では、近くに適切な帰路があるかを確認します。

フィルターやシールドも、追加すれば必ず改善するわけではありません。マイク入力のフィルター、電源フィルター、アンテナ整合回路は目的と配置場所が異なります。フィルター定数やシールドの接地方法は対象周波数、入力回路、アンテナ、筐体に依存するため、回路資料を確認したうえで評価します。

RF送信状態を変えて音声ノイズを切り分ける

試作では、音声入力と出力条件をそろえ、RF送信のオン・オフ、設定可能なチャンネルや送信出力、ミュート状態などを一つずつ変えてノイズの変化を記録します。電源条件やデジタル動作も必要に応じて切り分けます。RF送信状態との連動が確認できても、原因がアンテナからの放射とは限らず、電源・グラウンド経由の可能性も残ります。

音声信号の有無、マイクを接続した状態、受信側の出力、測定器やプローブの接続条件もそろえて比較します。測定条件が異なると、ノイズの増減を正しく比較できません。基板単体の確認で終わらせず、筐体、電池、ケーブル、アンテナを含めた製品状態で評価します。

ワイヤレスマイクのRF・音声ノイズ対策では、RFの結合、電源経由の伝導、共通帰路を区別し、実際の発生条件に合わせて検証します。PCBgogoでは、基板製造に関する情報をご案内しています。基板データを製造へ進める際は、アンテナの指定領域や基板構成など、設計条件を製造情報とあわせて整理しましょう。

まとめ

ワイヤレスマイクでRF送信中に音声ノイズが出ても、原因をRFの直接結合と決めつけることはできません。アンテナ・RF部と低レベル音声入力の配置、グラウンドの帰路、電源経路を確認し、送信状態などを変えながら製品状態で評価します。具体的な距離、フィルター値、アンテナ条件は、採用部品と基板構成に基づいて決定してください。

よくある質問

RF干渉で「ジー」という音が出るのはなぜですか？

RF信号が音声入力などに結合し、回路の非線形特性で検波されると、変調成分が可聴帯域の雑音として現れる場合があります。ただし、電源やグラウンドを介したノイズなども考えられるため、発生条件を確認します。

RF回路と音声回路のグラウンドは分けるべきですか？

一律に分割するのではなく、回路構成と採用部品の推奨レイアウトに沿って帰路を確認します。分割によって信号の帰路が途切れたり遠回りになったりしないかも評価します。

マイク入力にコンデンサーを追加すればRFノイズを抑えられますか？

必ず抑えられるとは限りません。対象周波数、マイク入力回路、部品の寄生成分によって効果が異なり、音声帯域やバイアスにも影響する可能性があります。定数を一律に決めず、回路資料と実測で確認します。
