CNC旋盤とは、コンピュータによる数値制御で旋盤加工を行う工作機械です。加工先の設備一覧では「NC旋盤」と表記されることもありますが、名前だけで加工能力の優劣は判断できません。部品を依頼するときは、形状と必要な機能を照らし合わせることが大切です。

重要ポイントCNC旋盤は、ワークの回転と工具の送りをプログラムで制御する旋盤です。軸や円筒部品の加工を得意としますが、側面の穴や平面まで加工できるかは設備構成によって異なります。委託前は部品形状・重要寸法・追加加工の有無を確認しましょう。

CNC旋盤とは

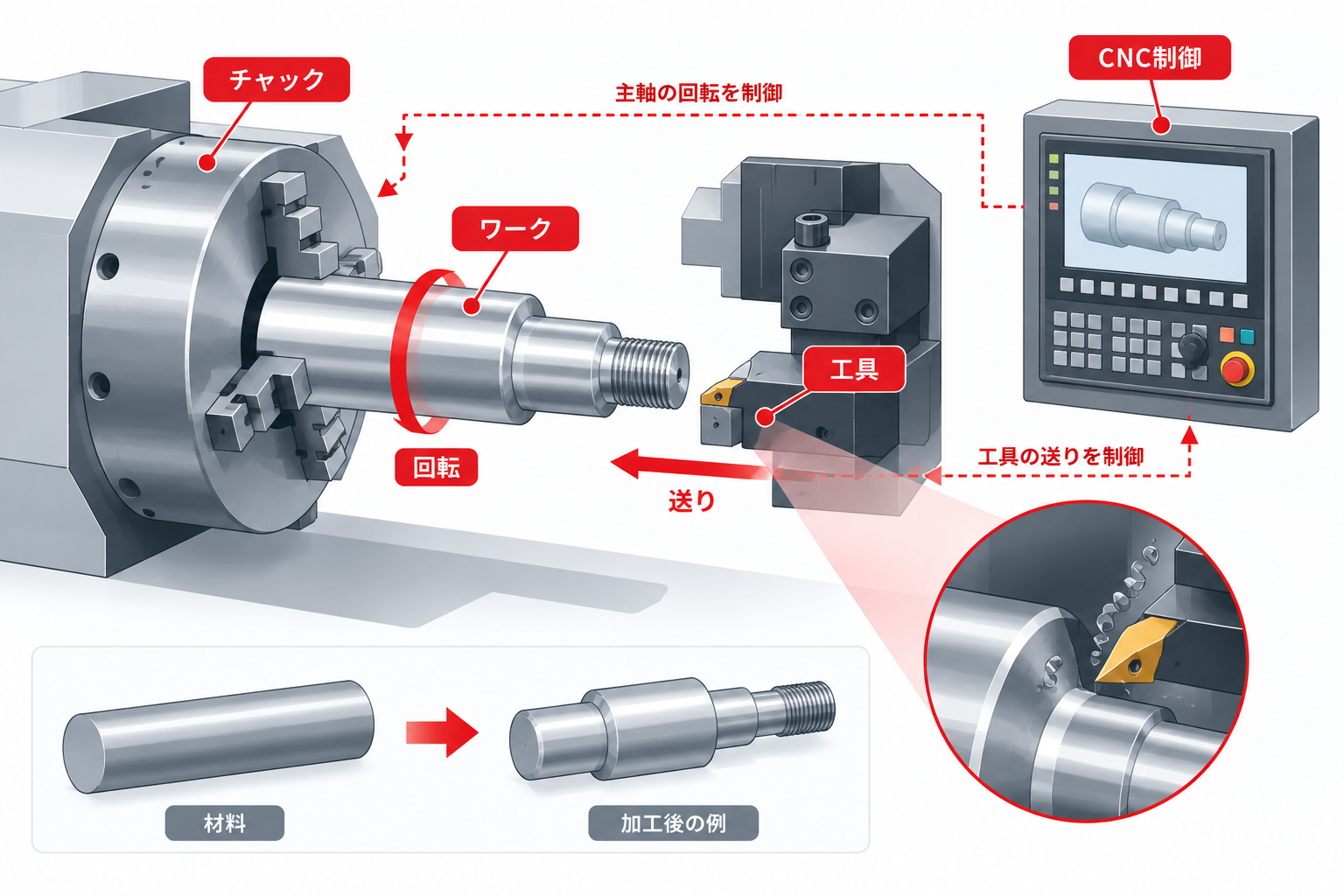

旋盤の基本は、チャックなどで保持した材料を主軸で回転させ、工具を送って不要な部分を削る仕組みです。CNC旋盤では、この動きを加工プログラムに従って制御します。同じ指令を繰り返して実行できるため、同一形状の部品を継続して加工する際に役立ちます。

材料を削って形状を作るという点では、CNC旋盤も切削加工に用いる設備の一つです。「CNC旋盤」は設備を、「旋盤加工」は加工方法を表します。両者を分けると、設備仕様と加工内容を混同せずに整理できます。

工具を保持する刃物台には、複数の工具を取り付けて割り出すタレット式や、工具を並べて配置するくし刃式などがあります。工具の配置や選択方式は機種によって異なるため、すべてのCNC旋盤が同じ構造というわけではありません。

NC旋盤との違い

NCはNumerical Control、つまり数値制御を意味します。CNCはコンピュータによって数値制御を行う方式です。したがって、CNC旋盤はNC旋盤と対立する別の加工機ではなく、数値制御旋盤の一種として理解できます。

現在の設備紹介では、コンピュータ制御の旋盤を「NC旋盤」と呼ぶ場合もあります。「NC」と書かれているだけで古い設備や手動の設備と判断したり、「CNC」なら必ず高精度と判断したりするのは適切ではありません。加工径や長さ、工具構成、検査体制などを具体的に確認する必要があります。

CNC旋盤の種類を見分けるポイント

CNC旋盤の呼び方には、主軸台の動き、主軸の向き、追加機能という異なる分類軸が混在しています。名称を一覧で覚えるよりも、何が違う分類なのかを押さえるほうが、加工範囲を理解しやすくなります。

主軸台固定形では、主軸台を固定し、主に工具側を動かして加工します。一方、主軸台移動形は材料を保持する主軸台が長手方向に移動します。ガイドブッシュで切削点の近くを支える方式は、細長い部品の加工に向いています。ただし、ガイドブッシュを使わない仕様もあるため、主軸台移動形なら必ず同じ支持方法とは限りません。

「スイス型」や「スライドヘッド」は、主軸台移動形の説明で使われる呼び方です。これらを互いに独立した種類として数えると、同じ構造を重複して分類することになります。

また、旋削に加えて回転工具によるミリングなどを行う複合加工機もあります。旋削面と側面の加工を一台にまとめられる可能性がありますが、必要な軸や工具がそろっていることが前提です。「複合加工機」という名称だけで、すべての面を一度に仕上げられるとは判断できません。

CNC旋盤でできる加工と向いている部品

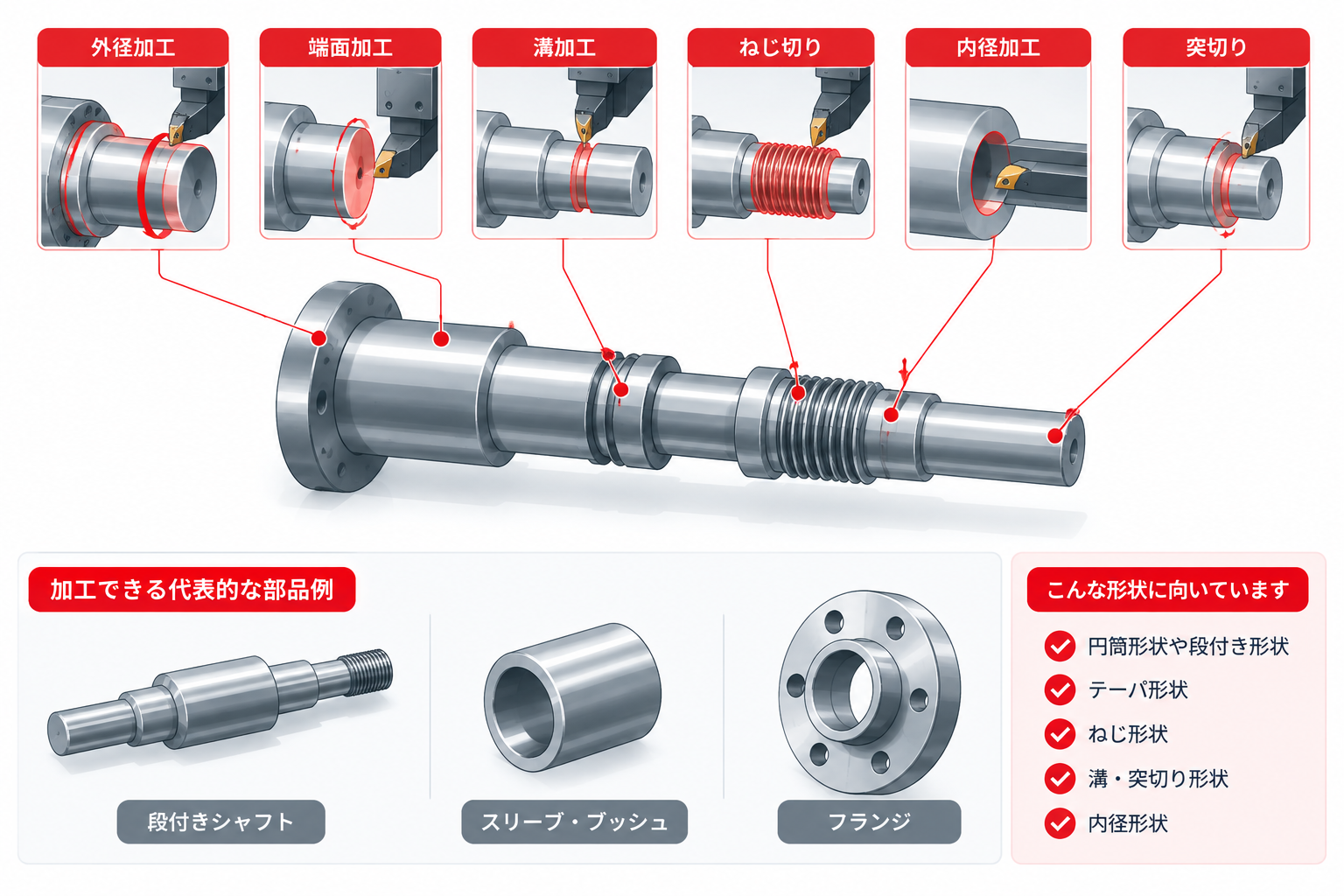

代表的な加工は、外径加工、内径加工、端面加工、溝加工、ねじ切り、突切りです。円筒形だけでなく、段付き形状やテーパ形状も対象になります。穴あけも可能ですが、穴の向きや深さ、工具の届く範囲によって加工方法が変わります。

この表は加工可否の保証ではなく、工程を検討する出発点です。例えば、フランジの中央穴と、外周寄りに配置された複数の穴では、必要な加工動作が異なります。後者は回転工具や主軸の位置決め機能、別工程などを検討します。

長い軸や薄肉の筒は、形として旋盤向きでも保持方法の確認が欠かせません。細長い部分のたわみや、締め付けによる変形を考慮し、支持位置や加工順序を決める必要があります。ねじも旋盤で加工できますが、らせん状の形状であり、単純な回転対称形状とは区別して考えます。

汎用旋盤やマシニングセンタとの違い

汎用旋盤とCNC旋盤では、外径や端面など基本的な加工対象が重なります。主な違いは操作・制御の方法です。汎用旋盤は作業者による操作が中心ですが、自動送りを備えるものもあります。「汎用旋盤はすべて手送り」「CNCでなければ精密加工はできない」といった分け方はできません。

マシニングセンタは、回転工具を使うフライス加工や穴あけなどを、工具交換と組み合わせて行います。平面、ポケット、複数位置の穴などを検討する際に有力な設備です。ワーク側にも移動軸や回転軸を持つ機種があるため、「ワークは常に動かない」とは限りません。

選ぶ際は、丸い外形が中心なのか、平面や横穴が多いのかを見ます。両方の特徴がある部品では、旋盤とマシニングセンタに工程を分ける方法と、複合加工機でまとめる方法を比較します。一台で加工できることだけでなく、必要な精度や数量に合う工程かどうかが判断の軸です。

CNC旋盤加工を依頼する前の確認事項

CNC旋盤はプログラムで加工しますが、図面を渡せば段取りや検査まで自動で決まるわけではありません。工具の選定、ワークの保持、加工順序、寸法確認などの準備が必要です。依頼側は、設備名を指定する前に、部品に求める条件を整理して伝えましょう。

• 図面・3Dデータ：形状に加え、公差やねじの仕様などを明示する

• 材質・数量：材料の指定、試作数量、継続生産の予定を伝える

• 重要箇所：はめ合い部や基準となる面・軸、検査が必要な寸法を示す

• 追加加工：横穴、平面、溝、表面処理などの要求をまとめる

• 希望納期：必要日を伝え、工程や検査を含めて実現可能か確認する

例えば、軸受が入る部分の直径と、単に逃げとして設けた部分の直径では、必要な管理が異なる場合があります。すべてに厳しい公差を付けるのではなく、組み立てや機能に必要な箇所を明確にすると、加工先が工程と検査方法を検討しやすくなります。

CNC部品の製作を検討している場合は、図面や3Dデータ、材料、数量、重要な加工要求を整理してPCBgogoへご相談ください。加工方法を決めきれていない段階でも、部品の用途や必要な条件を伝えることで、対応可否や確認事項の相談を進めやすくなります。

まとめ

CNC旋盤は、数値制御によって旋盤加工を行う設備で、NC旋盤という名称でも紹介されます。選定や委託では呼び名よりも、部品形状、保持方法、回転工具の有無などを確認することが重要です。外径・内径・端面を中心に加工内容を整理し、横穴や平面などの追加形状を明示して、適した工程を加工先と相談しましょう。
