表面粗さの測定方法|接触式・非接触式の違いと確認手順
表面粗さを測定するとき、測定器に部品を置いて数値を読むだけでは、図面の要求に合っているかを正しく判断できません。図面に示されたパラメータ、測定方向、基準長さ、カットオフ値、評価長さ、測定方式が異なれば、同じ面でも結果が変わります。測定方法と条件をそろえることが、比較可能な結果を得るための前提です。
重要ポイント表面粗さの測定は、図面のパラメータ、測定方向、カットオフ値、評価長さ、測定方式をそろえて初めて比較可能になります。測定結果は、条件を離れた絶対値ではありません。
表面粗さの測定で確認すること
表面粗さの測定は、加工面を「きれいかどうか」で判断するために行うのではなく、図面で指定されたパラメータと数値を確認するために行います。JIS B 0601では粗さ曲線やパラメータの定義が定められ、図面の指示はJIS B 0031などに基づいて表現されます。測定する前に、どのパラメータをどの条件で評価するかを確認することが重要です。
図面で求められているパラメータと許容値(Ra、Rzなど)
測定する面、位置、加工筋目の方向
適用するJISやISO、評価条件
ワークの清掃状態、固定状態、測定器へのアクセス
表面粗さは、測定器の数値をそのまま読むだけで判定できる項目ではありません。測定位置や方向が図面の意図と異なると、同じワークでも別の結果になる場合があります。まず何を確認するのかを決めることが、測定の最初の作業です。
表面粗さの主な測定方法

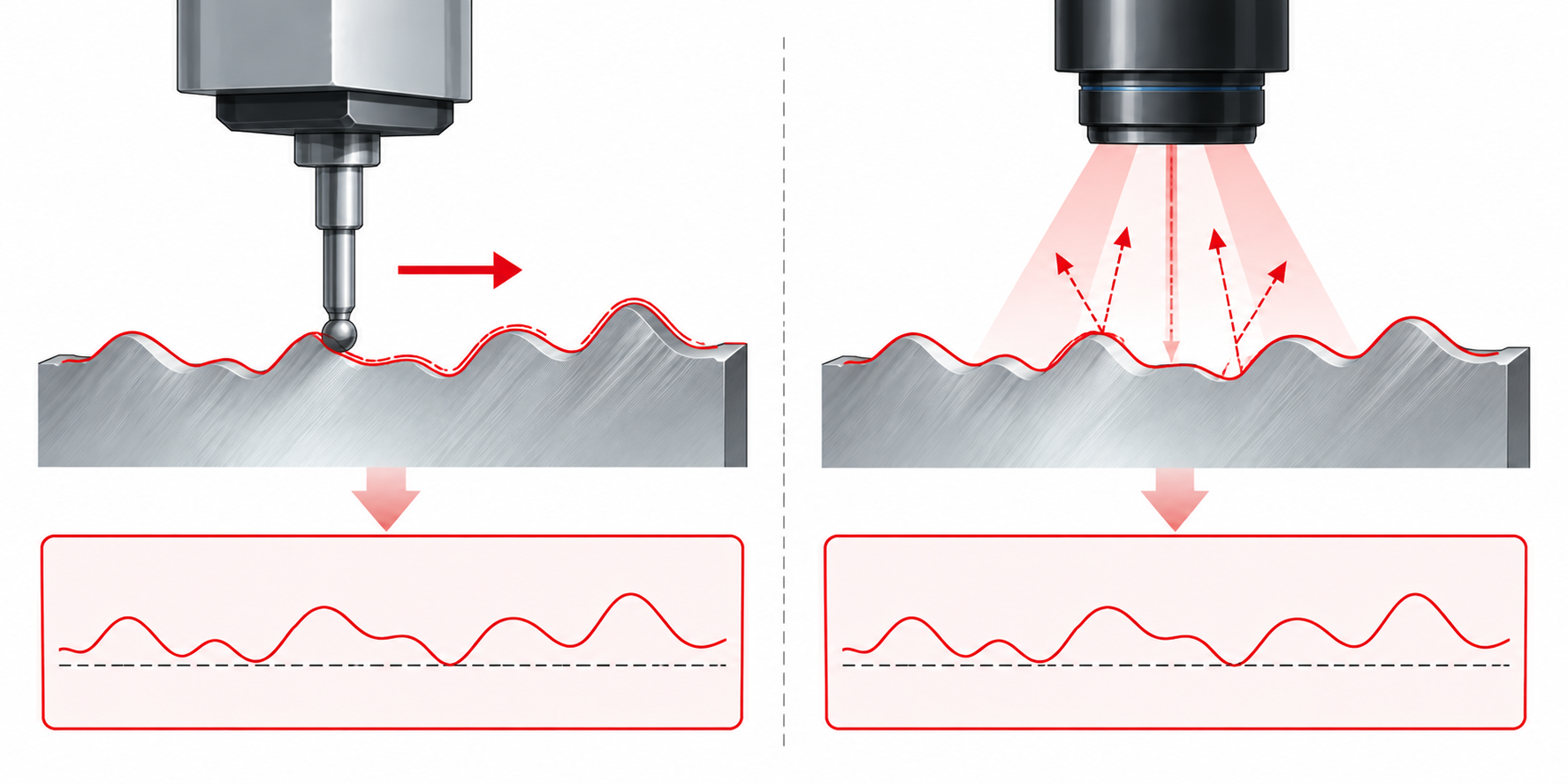

表面粗さの測定方法には、触針を面に接触させて輪郭を追う接触式と、光などを用いて測定する非接触式があります。それぞれの測定原理が異なるため、同じ面を測っても結果が同一になるとは限りません。
| 方法 | 基本原理 | 確認したい点 | 使用時の注意点 |
|---|---|---|---|

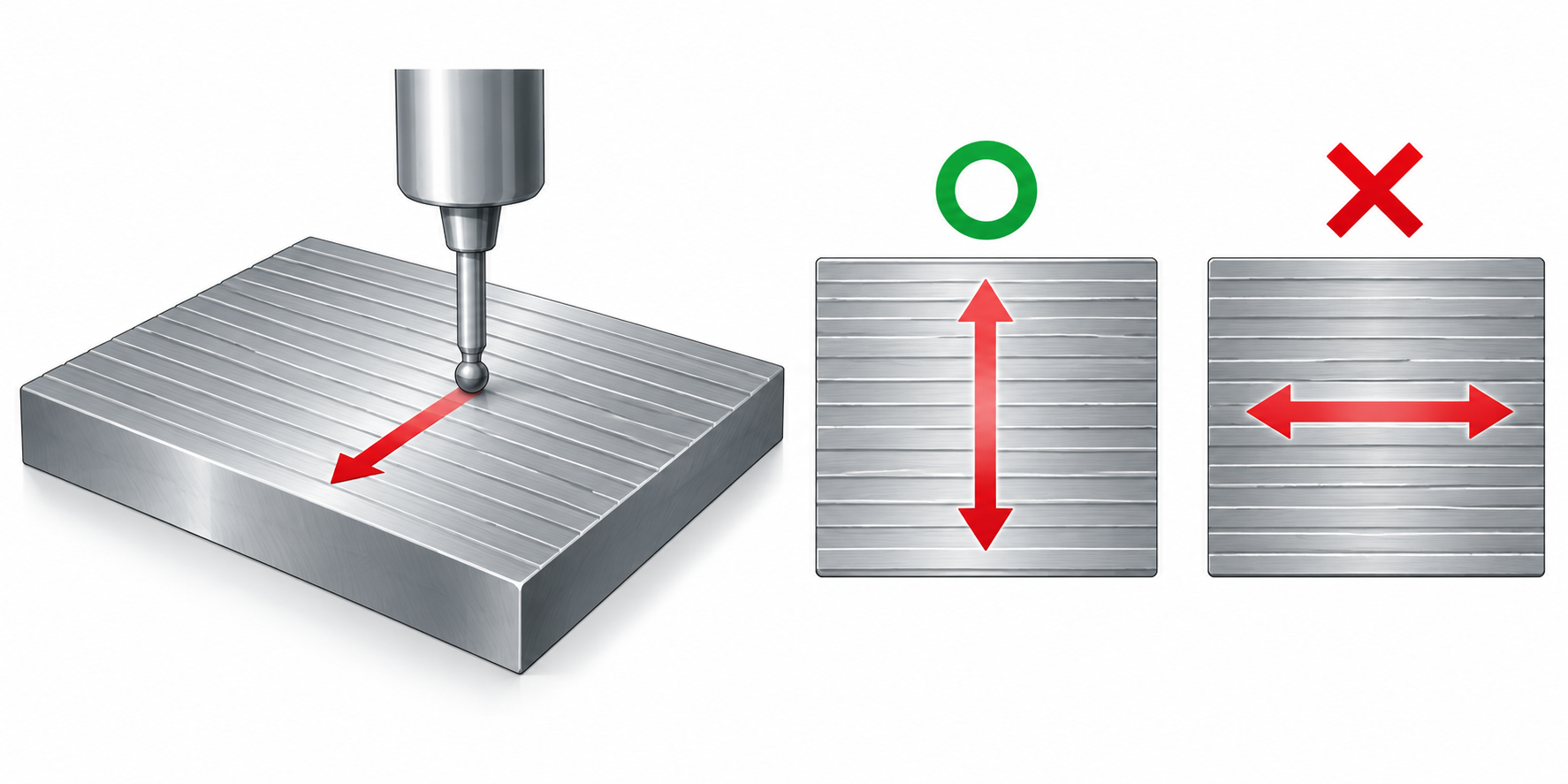

| 接触式(触針式) | 触針がワーク表面の輪郭をたどり、凹凸を電気信号に変換する | 測定方向、固定状態、触針とワークの干渉 | 筋目が明らかな場合は、触針の移動方向を筋目と直交させる |
| 非接触式(光学式など) | 光の反射や散乱などを利用して面の状態を測定する | 面の光沢、傾斜、測定対象の材質や状態 | 対象によっては、接触式と結果が異なる場合がある |
接触式の測定機には、JIS B 0651として機器特性が定められています。しかし、だからといって接触式が常に正しく、非接触式が劣るという意味ではありません。埼玉県産業技術総合センターの比較研究でも、測定原理と検出する物理量が異なるため、結果は表面状態や粗さの程度によって影響を受けるとされています。
測定方法の選定は、「どちらが正確か」ではなく、対象面の形状、材料、必要なパラメータ、図面要求、適用する標準に基づいて行います。曲面、狭い部位、柔らかい材料、鏡面などでは、方式の適用性を事前に確認します。

測定前に確認したい条件
同じ測定器を使っても、測定位置、方向、評価条件が違えば結果は変わります。測定前には、次の条件を図面や適用標準と照らして確認します。
図面パラメータと判定値:RaなのかRzなのか、数値と適用範囲を確認する
測定位置と方向:加工筋目や要求箇所に合わせて決める
基準長さ・カットオフ値・評価長さ:適用するJIS/ISOに基づいて設定する
ワーク状態:油、切粉、ゆるい付着物を取り除き、安定して固定する
対象面の特殊性:曲面、狭小部、軟質材料、鏡面などで方式が使えるか確認する
基準長さ、評価長さ、カットオフ値は互いに関係し、測定する長さと評価する輪郭情報に影響します。埼玉県産業技術総合センターの解説でも、試料の水平、筋目に対する測定方向、固定と干渉の確認が実際の手順として示されています。これらの条件を正しく設定しないと、図面の意図と異なる範囲を測定してしまうことがあります。

測定結果の読み方
測定結果は、数値だけを見て合否を判断するのではなく、図面の要求と照らして読み取ります。パラメータの種類が同じか、数値の単位や適用範囲が同じか、測定した位置が指定面と一致するかを確認します。
RaとRzを同じ数値として扱っていないか
測定位置、方向、基準長さ、カットオフ値が記録されているか
偶発的な傷や局部の欠陥と、面全体の粗さを区別できているか
図面に測定条件が明記されていない場合、判定を一つの数値だけで行っていないか
表面粗さの測定は、取引や検査で比較できるようにするために行います。測定値だけを記録するのではなく、評価条件と測定位置を合わせて記録すると、後から原因を確認したり、別の測定結果と比較したりしやすくなります。
測定条件が結果に影響する理由
測定方向を変えると、加工筋目を横切るか沿うかで、得られる輪郭が変わります。カットオフ値や評価長さを変えると、うねりや長周期の成分をどのように分離するかが変わります。測定条件は単なる設定項目ではなく、評価する範囲と情報を決める条件です。
表面粗さの評価は、次の流れで考えると整理しやすくなります。
図面要求:どのパラメータと数値が必要か
測定条件の設定:位置、方向、基準長さ、カットオフ値、評価長さ
測定:対象面の状態を記録しながら行う
パラメータ評価:数値を図面要求と照合する
記録・比較:測定条件と結果を併せて残す
JIS B 0601や精密工学会の資料では、表面粗さの評価には基準長さ、評価長さ、カットオフ値が関係し、取引や検査では評価方法をあらかじめ明確にすることが重要とされています。この記事では固定の数値表を示しません。実際の設定は、図面と適用標準を確認して決めます。
設計・発注時に確認しておきたいこと
設計や発注の段階で測定条件まで決めておくと、加工後の検査で「何を測るか」がぶれにくくなります。次の項目を伝えることが、測定結果の比較を容易にします。
指定面とパラメータ(Ra、Rzなど)
測定方向や特別な評価区域が必要か
適用するJIS/ISOと標準の年版
測定記録や検査書類が必要か
表面要求と寸法公差、加工方法、数量の関係
図面、3Dデータ、材料、数量、表面粗さの要求をそろえておくと、測定方法と検査項目を検討しやすくなります。PCBgogoでは、CNCフライス加工、CNC旋盤加工、旋盤・フライス複合加工に対応し、設計データをもとに製造性を確認したうえで、お見積もりをご案内します。
まとめ
表面粗さの測定は、図面で求められているパラメータを、適切な位置、方向、評価条件で確認する作業です。接触式と非接触式では測定原理が異なるため、結果を比較するときは条件をそろえることが必要です。測定値だけで判断するのではなく、図面要求、評価条件、記録を一緒に確認することが、品質判断を安定させます。
表面粗さの測定結果は、加工条件や加工方法と関係します。条件の考え方は「切削条件とは」、面を加工する方法の基本は「フライス加工とは」と「旋盤加工とは」で確認できます。
