ポータブルスピーカーでは、スピーカーユニットの振動が筐体や取付部を通じて基板に伝わる場合があります。ただし、発音しているだけで基板のはんだ接合部が必ず疲労するわけではありません。振動の伝達経路、基板の支持状態、部品や配線の相対的な動きが重なるかを確認する必要があります。

ポータブルスピーカーの振動はどのように基板へ伝わるのか

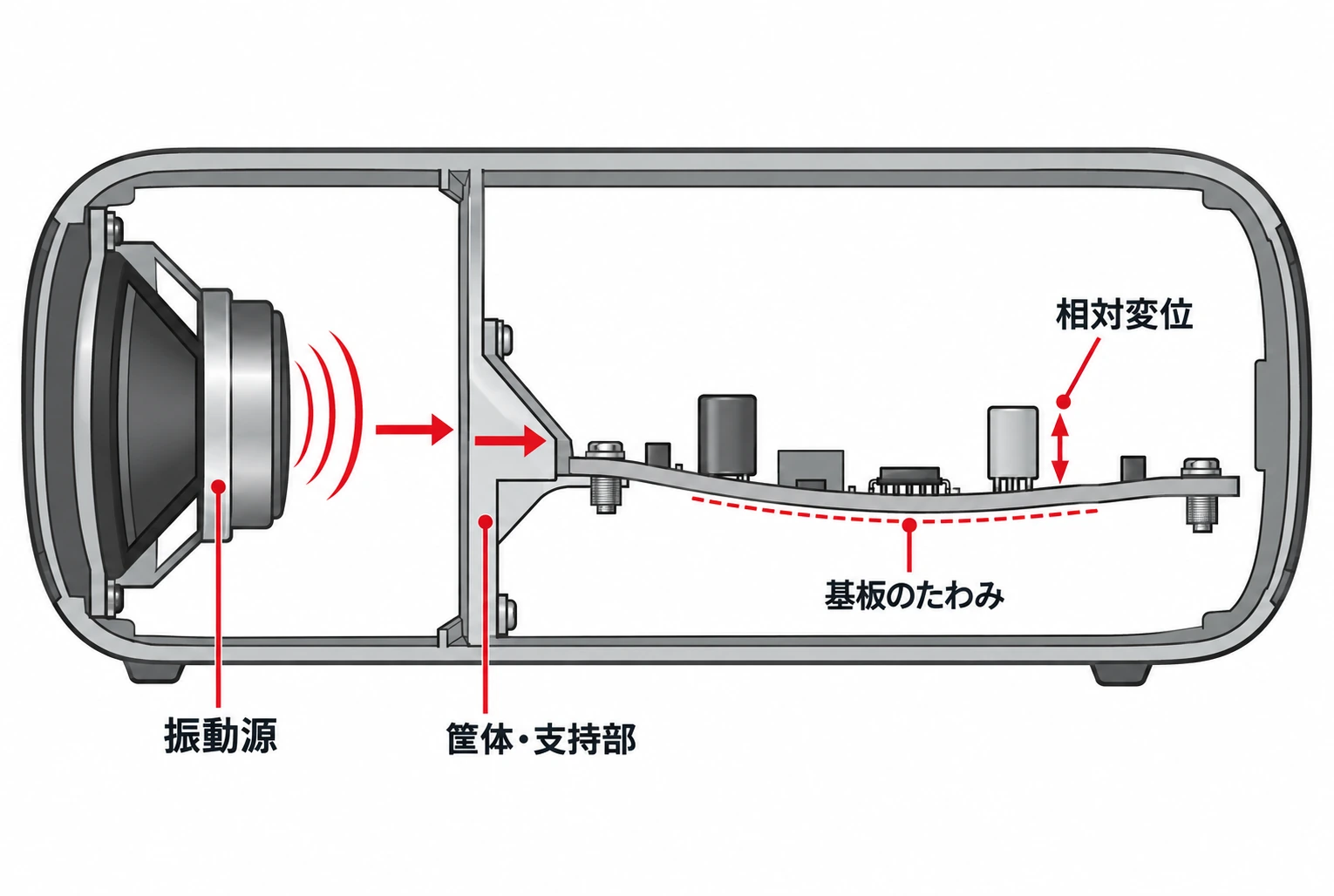

振動はスピーカーユニットから筐体、ブラケット、ねじ止め部などを介して基板へ伝わることがあります。伝達の程度は、ユニットの固定方法、筐体の剛性、基板の支持点や形状によって変わります。したがって、ユニットの振動だけを見て対策を決めるのではなく、組み立てた状態でどこから基板へ力が伝わるかを整理します。

NASAの公開研究では、ランダム振動を受ける基板アセンブリの面外曲げや、基板と搭載部品の相対変位が、部品リードの疲労に関わる要因として扱われています。対象は宇宙機器の試験であり、その振動条件や対策をポータブルスピーカーへ直接適用するものではありませんが、基板の動きと部品の動きを切り離して考えないことが重要です。

基板の支持点と部品の荷重を合わせて見る

基板がねじや支柱で固定される位置、支持点間の距離、基板外形や切り欠きは、振動時のたわみ方に関係します。支持点を追加すれば必ず改善するとは限らず、筐体側の変形や共振、組立公差との兼ね合いもあります。設計初期には固定点と基板形状を筐体図面上で照合し、振動源から支持部までの荷重経路を確認します。

質量の大きい部品、コネクター、ケーブルも確認対象です。部品自体が動く、ケーブルが引っ張る、コネクターに外力が加わるといった状態では、はんだ接合部や基板局所に繰り返し荷重がかかる可能性があります。部品の配置位置を一律に決めるのではなく、質量、取付方法、周囲の支持、配線の固定状態を合わせて判断します。ケーブル荷重やコネクター保持の考え方は、「振動環境でのコネクター固定」も参考になります。

はんだ接合部へ繰り返し荷重を集中させない

はんだ接合部は電気的な接続だけでなく、部品を基板に保持する役割も担います。そのため、基板のたわみや部品との相対変位が繰り返されると、パッケージ形状や端子構造によっては接合部への機械的負荷が問題になることがあります。これは振動の強さだけで決まるものではなく、部品、基板、固定構造を含む組み合わせで評価します。コネクターの振動中に生じる瞬断や接触不良の原因も確認したい場合は、「基板用コネクタの接触不良の原因と予防策」をご覧ください。

コネクターや質量の大きい部品では、筐体側の支持やケーブルのストレインリリーフで、はんだ接合部だけに荷重が集中しない構造を検討します。接着剤や補強材を使う場合も、対象部品の仕様、熱膨張差、塗布・硬化工程、修理性を確認してください。特定のパッケージ向けの補強方法を、すべての部品へそのまま適用することはできません。

防振材や補強は組み立て状態で評価する

フォーム材や弾性パッドは、接触面や圧縮量によって振動の伝わり方が変わります。基板を柔らかく支持すれば常に有効というわけではなく、部品との干渉、落下時の変位、経時変化、温度条件も確認が必要です。補強板や接着固定も、局所的な剛性を変えて別の箇所へ応力を移す可能性があります。

対策の比較では、基板単体ではなく筐体、スピーカーユニット、固定部品、ケーブルを組み付けた状態で振動と動作を確認します。試験条件は製品の使用・輸送環境と社内の評価計画に基づいて定め、試験後は外観だけでなく、音声出力、コネクター接続、電気的な動作も確認します。数値条件や寿命を他製品の例から転用せず、対象製品の要求に合わせてください。

ポータブルスピーカーの基板振動対策では、振動源、基板支持、部品・配線の固定を一続きの構造として確認することが出発点です。PCBgogoでは基板製造に関する情報をご案内しています。製造データを準備する際は、基板形状や部品配置だけでなく、筐体側の固定条件も設計関係者間で共有しましょう。

まとめ

ポータブルスピーカーの振動がはんだ疲労につながるかは、振動の伝達経路、基板の曲げ、部品との相対変位によって変わります。支持点や重い部品の配置を単独のルールで決めず、筐体と配線を含めた固定構造を確認し、組み立て状態で機能を評価することが重要です。

よくある質問

スピーカーの振動で基板のはんだは割れますか？

振動だけで必ず割れるわけではありません。基板のたわみ、部品との相対変位、部品形状や支持条件などが重なった場合に、接合部へ繰り返し負荷が加わる可能性があります。

重い部品は基板のどこに配置すればよいですか？

一律に「中央」や「固定点の近く」とは決められません。基板の支持位置、筐体との固定、部品の取付方法、質量と配線荷重を確認し、構造全体で判断します。

基板を接着剤で固定すれば振動対策になりますか？

接着固定が有効かは、材料、接着範囲、温度・経時条件、修理性や組立工程によって異なります。固定によって負荷が別の場所へ移ることもあるため、製品構造で評価してください。
