HDI基板は、携帯型AI機器で限られた筐体内に部品と配線を収めるための有力な選択肢です。ただし、採用理由を「AI機器だから」や「薄くしたいから」だけにすると、期待する効果を得られないことがあります。携帯型の製品では、表示部、電池、コネクタ、固定構造、放熱部、外装が基板の面積と厚さを同時に制約します。まず物理的な条件を整理し、その後にHDI・ビルドアップ構造を比較することが重要です。

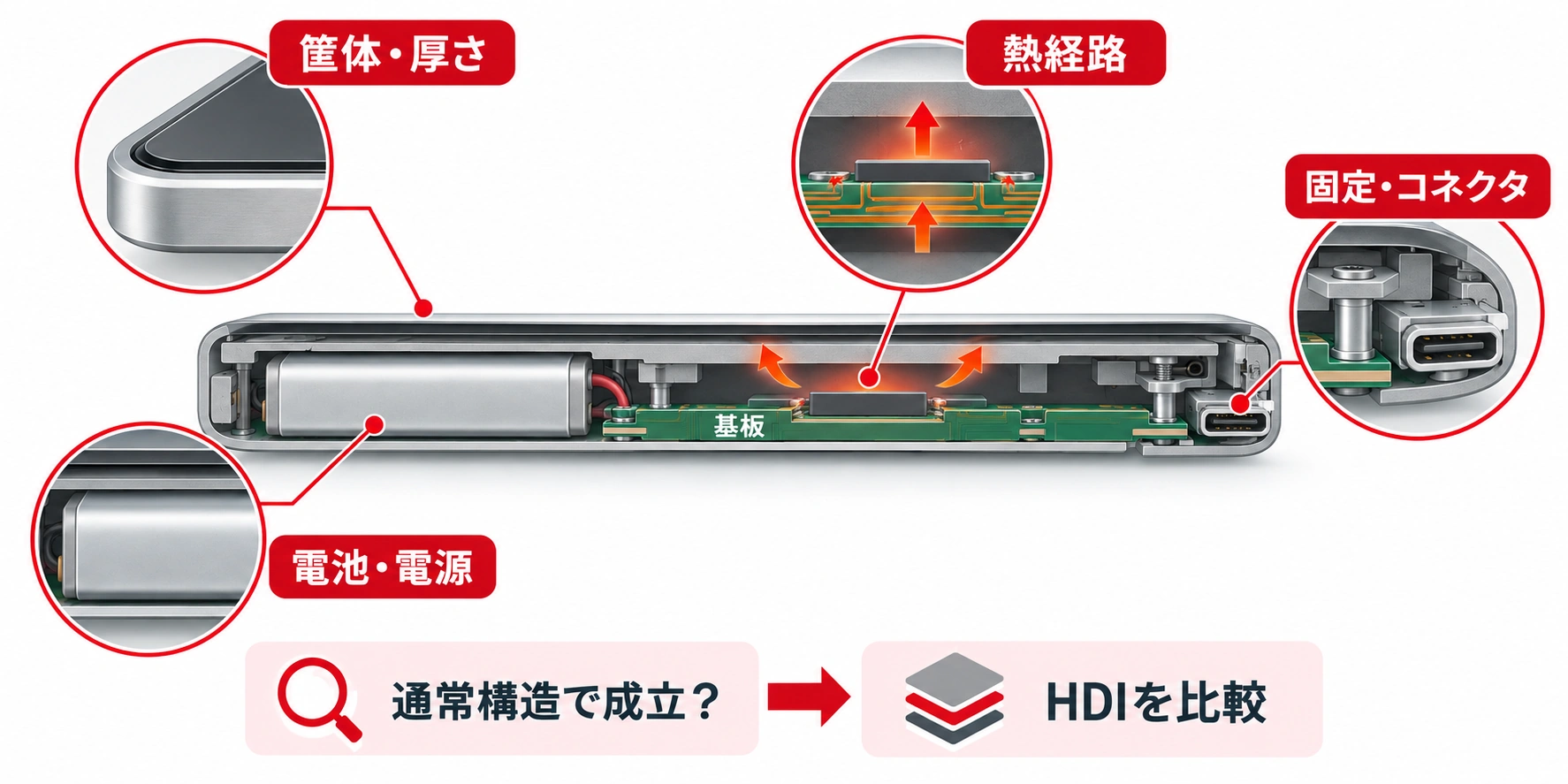

結論HDI基板は、薄型・電池・熱・耐久性の条件を同時に満たす必要がある携帯型AI機器で、有力な選択肢の一つです。ただし、HDI化だけで放熱や落下衝撃の課題が解決するわけではありません。筐体、電池、熱経路、固定方法を先に確認し、通常構造で成立しない制約を明確にしてから比較してください。

携帯型AI機器でHDI基板が検討される背景

携帯型AI機器では、AI処理部だけでなく、電池、電源回路、表示・操作部、カメラや各種センサー、通信部、コネクタ、筐体の固定部を一つの製品に収めます。基板は部品を接続するだけでなく、熱を広げ、機械的な荷重を受け、限られた外形の中で組み立てられる必要があります。

HDI基板やビルドアップ基板は、微細配線やマイクロビアを用いて、部品配置と配線の自由度を高められる構造です。一方で、構造、材料、ビア、検査の確認項目も増えます。IPCのHDI設計標準では、HDIを独立した設計対象として扱っており、単なる薄型化の手段ではなく、製造性と信頼性を含めて検討すべき構造であることが分かります。HDIの基本構造を確認したい場合は、HDI基板とはをご覧ください。

基準1｜筐体・表示部・電池を含めても基板の面積と厚さは成立するか

最初に決めるべきなのは、基板だけの寸法ではありません。製品外形、表示部、電池パック、コネクタ、ねじ止め部、スイッチ、カメラ、アンテナ、筐体のリブなどを重ねて、実装可能な面積と高さを確認します。基板を小さくしても、電池交換性やコネクタへのアクセス、組立スペースが失われれば、製品全体として成立しにくくなります。

この段階では、実装面を増やす、部品の向きを変える、コネクタを移動する、外形をわずかに見直すといった選択肢も比較します。こうした見直し後も、必要な部品配置と接続を目標の厚さ・面積に収められない場合、HDI基板は配線の自由度を得るための有力な候補になります。

基準2｜電池駆動と電源配置を、熱とノイズの両面から成立させられるか

携帯型AI機器では、電池、充電回路、電源IC、インダクタ、入出力コンデンサ、AI処理部の配置が、動作時間だけでなく熱とノイズにも影響します。電源部を無線部やセンサーの近くへ無計画に集めると、配線は短くなっても、ノイズ対策や熱対策の確認が難しくなることがあります。

TIのポータブル機器向けレイアウト資料では、電源ピン近くへのコンデンサ配置、高周波電流ループの最小化、広い銅箔とGNDの確保が示されています。この資料からの実務上のポイントは、HDI化を検討する前に、電源IC、コンデンサ、インダクタ、電池コネクタの相対位置と電流の戻り経路を確認することです。HDIは配線余地を増やせますが、電源部の配置や回流経路の問題を自動的に解決するものではありません。

基準3｜発熱部から筐体までの熱経路を設計できるか

AI処理部や電源部の熱は、部品単体の消費電力だけで判断できません。発熱部の下にどの銅箔・内層があり、熱がどこへ広がり、最終的に筐体や外気へどのように逃げるかを、基板と機構を合わせて確認します。薄型の製品ほど、放熱部品を後から追加する余地が小さいため、部品配置の初期段階で熱経路を考える必要があります。

TIの熱設計ガイドでは、広い銅箔、内層、サーマルビアを組み合わせて熱を広げる考え方が示されています。これは特定の部品向けの例ですが、携帯型AI機器でも、熱対策はビアの数だけではなく、銅箔面積、層構成、部品の実装条件、筐体との接触条件を組み合わせて検討すべきことを示します。基板の熱設計の基本は、基板の熱管理とはでも確認できます。

基準4｜落下・振動・コネクタ応力に対する評価方法を決められるか

携帯型の機器では、机からの落下、持ち運び時の振動、ケーブルの抜き差し、筐体のたわみなどが基板と実装部品へ伝わります。特にコネクタ、重い部品、基板の支持点から離れた部品、固定穴の周辺は、機構設計と一緒に確認したい領域です。

IPCの技術資料では、携帯電子機器における落下衝撃信頼性は小型化とともに重要性を増す課題として扱われています。またIPC TM-650には、多層基板の物理衝撃や振動に関する試験方法が整理されています。これらは、すべての製品に同一の落下条件や材料を指定する根拠ではありません。製品の使用方法に合わせて、落下・振動の想定、基板の固定方法、評価試験、確認する故障モードを仕様へ落とし込む必要がある、という考え方の根拠です。

基準5｜試作・組立・量産で検証できる体制を組めるか

携帯型AI機器は、試作で筐体、電池、放熱材、アンテナ、操作部を調整した結果、基板の外形や部品配置が変わることがあります。HDIやビルドアップ構造を比較するなら、設計変更が起こる前提で、層構成、ビア構造、材料、表面仕上げ、検査条件を早期に整理します。

量産に向けては、単価だけでなく、組立性、検査、設計データの管理、変更時の確認手順も同じ計画で扱います。PCBgogoへ相談する際は、製品外形と厚さ、電池・コネクタ・固定部の制約、発熱部の位置、想定する使用環境、ガーバーデータ、部品表、必要な検査条件を共有すると、製造に必要な確認を進めやすくなります。

HDI基板を比較する前に見直せる選択肢

比較する前に、筐体の内部配置、基板外形、実装面、電池・コネクタの位置、放熱部との接触、部品配置を見直します。通常の多層基板で、薄型・電池・熱・機械条件と必要な配線を両立できるなら、その構造を最適化することが合理的です。

これらを見直しても成立しない制約が残る場合に、HDI・ビルドアップ基板は、物理条件を守りつつ配線と実装の自由度を高める選択肢になります。

携帯型AI機器のHDI基板チェックリスト

• 筐体、表示部、電池、コネクタ、固定部を含めた実装可能な面積と高さを確認したか

• 電源部、電池接続、去耦部品、GND、発熱部の配置と電流経路を確認したか

• 発熱部から内層・筐体へ至る熱経路を設計レビューに含めたか

• 落下、振動、コネクタ応力に対する想定条件と評価方法を定めたか

• 通常多層板での外形・実装面・部品配置の見直しを行ったか

• HDI案の層構成、ビア構造、材料、検査、試作・量産の確認項目を整理したか

上記を整理したうえで、通常構造では物理条件と配線を両立できない場合に、HDI基板の採用を具体的に比較してください。

プリント基板の見積もりを確認する

よくある質問

携帯型AI機器にはHDI基板が必要ですか？

HDI基板は有力な選択肢の一つですが、すべての携帯型AI機器に同じ構造が必要になるわけではありません。薄型、電池、熱、耐久性の条件を守り、通常多層板で配線と実装が成立するかを先に確認します。

HDI化すれば放熱問題は解決しますか？

HDI化だけで放熱問題は解決しません。発熱部の位置、銅箔、内層、サーマルビア、筐体との熱接触、周辺部品の配置を合わせて確認します。

落下や振動への強さは、基板だけで決まりますか？

基板だけでは決まりません。筐体、固定点、部品重量、コネクタ、実装条件、想定する使用状況が関係します。製品ごとに評価条件と確認方法を決めることが重要です。

見積もり前に何を用意すべきですか？

基板外形、厚さ、層構成、ガーバーデータ、部品表に加え、電池・コネクタ・固定部の制約、発熱部、想定環境、検査要件、試作・量産予定を整理します。HDIを検討する場合は、候補となるビア構造や重要な設計条件も共有してください。

まとめ

HDI基板は、携帯型AI機器で薄型・電池・放熱・耐久性の条件と配線を両立させるための有力な選択肢です。ただし、HDIの採用は目的ではありません。筐体、電池、電源、熱経路、固定方法、評価計画を先に整理し、通常多層板の見直し後も残る制約を確認してください。その結果としてHDI・ビルドアップ構造を選ぶことで、小型化だけでなく、製造と検証を見据えた設計判断につながります。
