基板の反り対策｜多層基板の残銅率を設計段階で確認する
重要ポイント基板の反り対策では、残銅率を一つの数値にそろえるだけでは不十分です。多層基板の積層対称性、表裏・層間の銅分布、局所的な偏り、板厚や外形、加熱条件まで確認し、設計変更と評価条件を製造側と共有することが重要です。
多層基板の反りが気になるとき、「各層の残銅率をそろえればよいのか」「空き領域にダミー銅を追加すべきか」と迷うことがあります。しかし、反りは残銅率だけで決まる現象ではありません。
この記事では、基板の反りと銅箔分布の関係を整理し、設計段階で確認したい視点と試作時の評価方法を紹介します。
基板の反りは残銅率だけでは決まらない
残銅率とは、設定した領域の面積に対して銅箔が占める割合を指します。ただし、基板全体の平均値、各層の平均値、局所エリアの銅密度は別の見方です。
どの範囲を対象に、どの方法で算出した数値なのかを明確にしなければ、設計間や製造側との比較に使いにくくなります。
基板は銅箔と樹脂など複数の材料を積層した構造です。材料ごとの熱膨張や剛性の違いに加え、層構成の非対称性や加熱・冷却の履歴が、変形に関与することがあります。
半導体メーカーの実装資料でも、リフロー中の反りに対する候補策として表裏面の導体占有率を均衡させる方法が示される一方、基板の種類や厚みを踏まえた仕様検討と評価が勧められています。
つまり、銅分布のバランスは確認すべき要素の一つですが、「残銅率をそろえれば反りがなくなる」とは限りません。
材料、銅厚、板厚、基板サイズ、面付け、実装時の支持方法などを含めて原因を切り分ける必要があります。

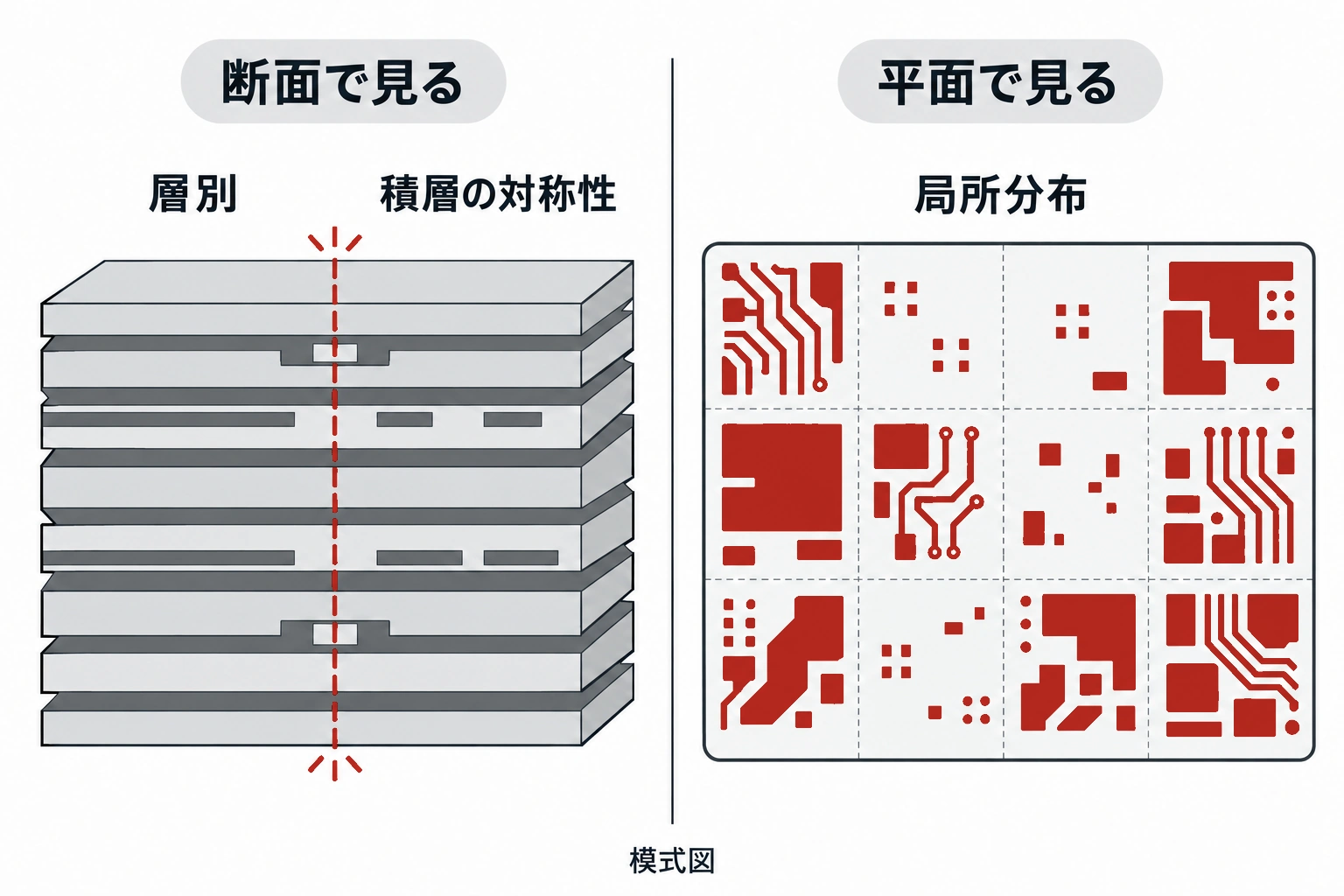

多層基板の銅分布は3つの視点で確認する
1. 対向層・表裏の銅量と積層対称性
まず、表面と裏面だけでなく、基板の厚み中心に対して各層がどのように配置されているかを確認します。
層ごとの銅面積が近くても、銅厚や絶縁層厚、材料構成が非対称であれば、単純に残銅率を比較するだけでは積層全体のバランスを判断できません。
半導体メーカーの実装マニュアルでは、リフロー時の対策例として基板表裏の導体占有率を等しくすることや、両面実装部品の配置を検討することが挙げられています。
これはすべての基板に適用できる保証条件ではなく、基板種類・厚み・実装条件に応じて検討する候補です。層構成や銅厚を含む断面情報と合わせてレビューしましょう。
2. 層内の局所的な銅の偏り
基板全体の平均残銅率が近くても、ある領域に銅箔が集中し、別の領域に広いクリアランスがあると、局所的な分布差が平均値に隠れることがあります。
CADの銅面積表示や層別の密度マップを使い、基板全体の値だけでなく、領域ごとの偏りも可視化します。
確認する区画の大きさや許容差に、すべての設計で使える一律の値があるわけではありません。CADの解析機能、基板の寸法・形状、製造者と共有する評価方法に合わせて決めてください。
重点的に見る領域を事前に決めると、変更前後の比較もしやすくなります。
3. 基板サイズ・厚み・面付け状態
小型基板でも反りが起きないとは限りません。薄い基板、細長い外形、取り付け点の位置、コネクタや部品から受ける荷重によって、問題になりやすい変形の方向や影響は変わります。
また、単体基板と製造パネル上の状態では支持条件が異なるため、製品外形だけでなく面付けや実装キャリアも確認対象にします。
そのため、銅分布のレビューでは、基板寸法・板厚・積層構成・パネル取り・実装時の保持条件を一緒に記録します。
これらを分けて整理しておけば、反りが発生した場合に銅分布だけを原因と決めつけず、他の設計・工程条件も比較できます。
残銅率を調整する前に設計レビューを行う
空き領域にダミー銅を追加する方法は、銅分布の偏りを調整する選択肢の一つです。
ただし、追加する銅の接続先や形状を安易に決めると、回路のGND設計、ノイズ結合、アンテナや高インピーダンス部、絶縁距離、エッチング・めっき条件に影響する可能性があります。
変更前には、まず対象領域と懸念する変形を特定し、電気的な設計ルールに抵触しない案を設計者が確認します。
そのうえで、積層構成、板厚、銅厚、面付けなど他の調整候補も含めて製造者と相談します。
製品基板内の銅分布調整と、製品外のパネル領域に設けるパターンは目的も影響範囲も異なるため、混同しないようにしましょう。
大学の研究でも、リフロー中の反り低減は各回路層の銅占有面積比などを設計変数として扱う最適化課題として検討されています。
研究上の条件や解析モデルは個別設計と異なるため、そこで得られた比率をそのまま量産基板の基準値として使うのではなく、設計変更の考え方を理解する参考にします。
試作では常温と加熱時の反りを分けて評価する
常温で平坦に見える基板でも、リフローの加熱・冷却中に変形する場合があります。
実装時の反りが課題なら、室温の測定結果だけで判断せず、必要に応じて想定する温度プロファイルでの挙動を評価項目に加えます。
加熱中に変形を測る方法の一例として、Shadow Moiré方式がありますが、採用する測定方法は製品と評価体制に応じて決めます。
試作前に、反りの定義、測定する箇所と方向、基板の支持方法、温度条件、合否判定を関係者間でそろえてください。
設計変更前後を比較する場合は、測定条件をできるだけ同じにし、材料・積層・銅分布・熱履歴など変更した項目も記録します。
残銅率だけを変えたつもりでも、複数条件が同時に変われば効果の判断が難しくなります。
合否基準は、製品の組立・使用条件や顧客仕様、製造・実装側との合意に基づいて設定します。確認した資料から、すべての多層基板に適用できる残銅率差や反り量の一律基準は導けません。
数値を設定する場合は、対象基板と測定条件を明記してください。
まとめ：層別・局所の銅バランスを条件と合わせて判断する
基板の反り対策では、残銅率を単独の管理値として扱わず、各層の銅分布、積層対称性、板厚・外形、面付け、加熱条件と合わせて確認します。
ダミー銅の追加は電気特性や製造性をレビューしたうえで検討し、変更の効果は比較可能な測定条件で評価します。
設計段階で懸念領域と製造条件を整理しておくと、基板メーカーとの相談や試作後の原因分析を進めやすくなります。
