PCBのパターン（配線）が損傷すると、基板上のすべての部品が正常でもデバイス全体が機能停止に陥る。過熱、腐食、誤ったスクレイピング、リワークの失敗など、原因はさまざまだが、損傷した銅配線は回路の電気経路を遮断する。

PCBパターンの修理方法を理解することで、時間を節約し、交換コストを削減し、貴重な電子機器の寿命を延ばせる。本ガイドでは、最も効果的なPCB配線修復方法、必要なツール、避けるべき一般的なミス、修理が基板交換より有利なケースを解説する。

PCB配線修復とは？

PCB配線修復とは、プリント回路基板上の損傷した銅導体に電気的導通を回復するプロセスである。PCBパターンは基板内部の配線として機能し、部品間で電源と信号を伝送する。

パターンにひび割れ、焼損、浮き上がり、腐食が生じると、回路は設計通りに動作しなくなる。損傷部を修復することで電気的接続が回復し、基板は再び機能するようになる。

PCBパターンの損傷は以下の要因で発生することが多い。

• 機械的ストレスと振動

• 過剰なはんだ付け熱

• 湿気による腐食

• 過電流状態

• 組み立てやリワーク時の物理的損傷

適切な修復手法は、パターン幅、電流要件、損傷の程度に依存する。

PCBパターン損傷の一般的な種類

修復を始める前に、故障の種類を特定することが重要である。損傷の形態ごとに適切な修復方法が異なる。

根本原因を正しく特定することで、修理後に同じ問題が再発するのを防げる。

破損したPCBパターンの修理手順

損傷箇所が特定できたら、ほとんどの修理は同様の手順で進む。

1. 損傷の確認。拡大鏡または顕微鏡でパターンを詳細に観察する。導通モードのデジタルマルチメータで電気経路が開通しているか確認する。周辺のパターンにも注意を払う——損傷は目に見える断線箇所以外にも及んでいることが多い

2. 修理箇所の洗浄。汚れ、酸化膜、フラックス残渣、ゆるんだ材料を除去する。イソプロピルアルコールが一般的に使用される。清浄な表面ははんだ付け性を向上させ、導電性材料の接着を確実にする。

3. 新鮮な銅の露出。精密ナイフまたはファイバーグラスペンで、損傷したパターンの両側のソルダーマスクを慎重に削り取る。新鮮な銅を露出させることで、修理のための信頼性の高い接続ポイントが得られる。

4. 適切な修復方法の選択。最適な方法は断線のサイズと回路の電気的要件に依存する。以下のセクションで最も一般的な技術を説明する。

PCBパターン修理ペンの使用方法

小さなひび割れや低電流用途では、PCBパターン修理ペンが迅速な解決策を提供する。これらのペンには導電性銀インクが含まれており、損傷部に導通を回復させる。

1. ペンをよく振る。

2. 損傷部を洗浄する。

3. 断線部に導電性インクを塗布する。

4. メーカーの指示に従ってインクを硬化させる。

5. マルチメータで導通を確認する。

6. 必要に応じて保護コーティングを施す。

この方法は民生電子機器、リモコン、メンブレン回路、試作基板に適している。ただし、導電性インクは一般的に銅よりも抵抗が高く、大電流パターンには適さない場合がある。

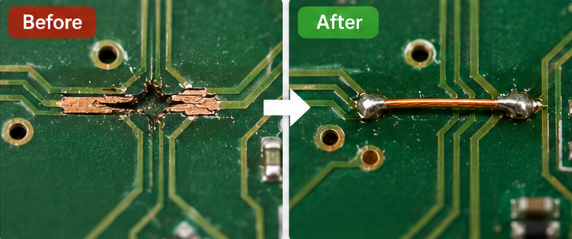

ジャンパー線によるPCB配線修復

大きな断線には、ジャンパー線による修理が最も信頼性の高い選択肢であることが多い。欠損した銅部分を再現する代わりに、細い絶縁線が損傷部をブリッジし、新しい導電経路を形成する。多くの技術者は30 AWGのワイヤラップ線または細いマグネットワイヤを好む。

ジャンパー線修理の利点：

• 優れた導電性

• 大電流用途に適合

• 強力な長期信頼性

• 低い修理コスト

この手法は産業機器、車載電子機器、試作開発で一般的に使用される。

導電性エポキシによるPCBパターン修復

一部の基板にははんだ付けが危険な熱感受性部品が含まれている。このような状況では、導電性エポキシが代替修復方法を提供する。導電性エポキシは接着強度と電気伝導性を兼ね備えており、硬化後は損傷したパターン間に永久的な接合を形成する。硬化にはんだ付けより時間がかかるが、熱的影響を最小限に抑えたい場合に有用である。

PCB配線修復方法の比較

適切な手法の選択は用途に依存する。修復方法ごとに特徴が異なり、適用可能な損傷の種類や電流容量が異なる。

ほとんどのプロフェッショナルな修理では、耐久性が最優先される場合、ジャンパー線が引き続き推奨される選択肢である。導電性インクペンは迅速な応急処置に適し、導電性エポキシは熱に敏感な部品周辺での修理に有効である。

修理失敗のよくある原因

経験豊富な技術者でも修理に失敗することがある。ほとんどの問題はいくつかの共通ミスに起因する。

1. 過剰な熱の適用：熱をかけすぎると近隣のパターンが浮き上がり、パッドを損傷して追加の修理作業が発生する。

2. 表面処理の省略：酸化した銅や汚染は適切な接合を妨げる。洗浄は決して省略すべきではない。

3. 大電流パターンへの導電性インクの使用：便利だが、導電性インクは元の銅パターンが対応していた電流レベルに常に耐えられるとは限らない。

4. 修理部の保護忘れ：露出した導電性材料は時間とともに腐食する。保護コーティングは長期信頼性を大幅に向上させる。

修理後のテスト

基板に電源を投入する前に、修理が電気的・機械的に健全であることを確認する。以下のチェックリストを使用する。

1. 修理箇所の導通を確認。

2. 隣接パターンとのショートを確認。

3. 機械的安定性を確認。

4. はんだ接合部を拡大鏡で検査。

5. 電源投入後に機能テストを実施。

徹底的なテストは、後日の診断が困難な intermittent failure（断続的故障）の防止に役立つ。

修理すべきか交換すべきかの判断

すべての損傷PCBが修理に適しているわけではない。

修理が最適なケース：基板の交換コストが高い場合、交換リードタイムが長い場合、損傷が数本のパターンに限られる場合、製品が旧式で入手困難な場合。複数の内層が損傷している場合や広範な焼損がある場合は、交換の方がコスト効果が高いことがある。

基板の交換が必要と判断した場合、正確な製造ファイルが次の優先事項となる。PCBgogoはPCB製造・実装サービスに対応しており、修理評価から生産への移行を簡素化するオンライン見積もりシステムを提供している。

FAQ

破損したPCBパターンはどうやって修理するのか？

最も一般的な方法は導電性インク、導電性エポキシ、ジャンパー線、銅箔パッチです。最適な選択は断線のサイズとパターンが流す電流に依存します。

PCBパターン修理ペンは本当に効果があるのか？

はい。PCBパターン修理ペンは小さなひび割れや断線に対して効果的に導通を回復できます。低電流用途に最も適しています。

PCBパターンが断線する原因は？

過熱、機械的ストレス、腐食、リワーク時の誤ったスクレイピング、過電流が一般的な原因です。

焼損したPCBパターンは修理できるか？

はい。焼損部を除去し、ジャンパー線や銅箔で置き換えることができます。交換導体は必要な電流に適したサイズを選びます。

PCB配線修復に最適なワイヤは？

多くの技術者は30 AWGのワイヤラップ線または細いマグネットワイヤを使用します。はんだ付けと配線が容易だからです。

修理したPCBパターンを保護する方法は？

テスト後にUVソルダーマスク、コンフォーマルコーティング、または他の絶縁保護層を塗布します。腐食や偶発的なショートを防ぎます。

まとめ

PCB配線修復は、損傷した電子機器の機能を回復し、不必要な基板交換を削減できる貴重なスキルである。適切な修復方法の選択、表面の正確な処理、テストの徹底により、長期間信頼性を維持できる修理が実現する。修理が現実的でない場合は、専門業者による交換基板の製造が最も効率的な次のステップとなる。
