基板検査用テストポイントの配置方法|プローブを接触させるための設計上の注意点

24 0 Oct 13.2026, 16:31:30

テストポイントは、検査時にプローブを接触させ、電圧や信号などを確認するための導体上の接点です。基板に追加すれば必ず検査しやすくなるわけではなく、何を確認するのか、どの検査方式を使うのか、プローブがどこから接触するのかを設計段階で整理する必要があります。

本記事では、テストポイントの配置を決める際に確認したい考え方を、固定式治具と飛行プローブの違いも含めて説明します。基板そのものの断線・短絡確認と、部品実装後の回路確認は対象や条件が異なるため、検査対象を分けて考えましょう。

基板検査でテストポイントが必要になる場面

テストポイントは、回路上の特定ノードへ測定器や検査装置を接続するために設けます。試作時のデバッグでは、電源電圧やリセット信号、通信信号などを確認する接点が役立ちます。実装後の電気検査では、検査項目に応じて対象ノードへプローブを当てられることが前提になります。

一方、基板製造後に行う電気テストは、主に配線の導通や隣接回路との絶縁などを確認する検査です。部品実装後に行うICTや機能検査とは、対象物も確認内容も同じではありません。基板単体の電気検査については、基板の電気テストも参考にしながら、必要な検査を整理してください。

そのため、テストポイントの要否は「基板には必ず必要」と一律に決めず、開発中の測定、製造検査、実装後の確認のどれに使うかから判断します。

テストポイントの配置を決める前に確認すること

配置検討の最初に、検査対象のネットと測定内容を一覧にします。たとえば電源・GND、リセット、クロック、通信、アナログ監視点など、設計者が確認したい信号を目的とともに整理します。すべてのネットを測定対象にするのではなく、故障切り分けや合否判定に必要な信号を優先します。

  • どの工程で使うか:試作デバッグ、基板単体検査、部品実装後の検査

  • 何を測るか:電圧、導通、信号状態など

  • どの装置・方法を使うか:手動プローブ、固定式治具、飛行プローブなど

  • どの面から接触するか:部品面・はんだ面、筐体やコネクタとの干渉

検査装置や治具が未確定の場合は、数値だけを先に決めず、候補設備のプローブ形状・接触条件・検査範囲を製造または検査担当者へ確認します。推奨寸法や間隔は設備、プローブ、基板構造によって変わるため、根拠のない一律値を設計ルールにしないことが大切です。

プローブを接触させやすいテストポイントの配置方法

テストポイントは、プローブが垂直または指定された方向から安定して触れられる場所に設けます。近くの部品、コネクタ、シールド、筐体、基板端などが接触経路をふさがないかを、実際の検査姿勢を想定して確認してください。部品実装後に使う接点なら、部品の高さや治具の押さえ位置も考慮します。

複数のポイントを設ける場合は、信号名や番号を回路図・検査仕様と対応づけ、検査データ上で識別できるようにします。測定点が増えるほどよいとは限りません。優先度の低い接点を増やすと、配線や実装スペースと競合し、検査設計の管理も複雑になります。

固定式のICT治具では、複数のプローブ位置を治具側に固定して接触させる方式が一般的です。したがって、基板上の接点配置だけでなく、治具の支持位置、基板のたわみ、部品や筐体との干渉も合わせて検討します。治具設計が必要な検査では、基板レイアウト確定前に検査担当者との確認を行うと、後工程での配置変更を減らせます。

接触不良や測定誤差を避けるための注意点

接点が細すぎる、表面に汚れや酸化がある、プローブが斜めに当たる、基板が押圧でたわむ、といった条件は接触の安定性に影響します。設計では、利用するプローブの形状と接触面積を確認し、実装部品やソルダーレジスト、シルク印刷が接触を妨げない構造にします。

また、測定対象の信号品質を保つ必要がある場合、テストポイントや引き出し配線が回路動作に与える影響も確認します。高速信号や高インピーダンスのノードでは、デバッグ用の接点を追加することが常に適切とは限りません。必要に応じて回路設計者と測定方法をすり合わせ、測定時だけ接続する方法なども含めて検討してください。

部品面と裏面のどちらを使うかも重要です。裏面に接点をまとめると固定治具でアクセスしやすい場合がありますが、筐体や支持部材に隠れる設計では使えません。実際の組立状態と検査治具の構造を確認したうえで、接点の面と位置を決めます。

テストポイントを設けにくい場合の検査方法

専用の固定治具を使わず、可動プローブを検査プログラムに沿って基板上の接点へ移動させる飛行プローブ検査もあります。一般に、固定式のニードル治具を個別に用意しにくい試作・少量の場面で選択肢になります。ただし、専用治具を使わないことと、接触位置が不要であることは同じではありません。

プローブが到達できる導体位置、測定対象、基板の固定方法などにより検査範囲は変わります。飛行プローブを候補にする場合も、テストポイントの位置や接触可能面を検査設備の条件と照合してください。固定治具方式と飛行プローブ方式のどちらが適するかは、検査項目、数量、基板構造、設備条件を合わせて判断します。

測定用の専用ポイントを設けられないときは、既存のパッドや部品端子を使えるかを検査担当者と確認できます。ただし、すべてのビアやパッドが検査接点として適するとは限りません。接触性、表面処理、プローブのアクセス、回路への影響を確認せずに代用しないでください。

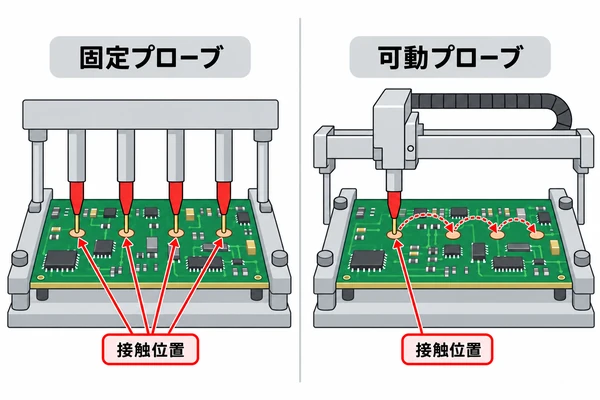

固定式治具と飛行プローブが基板上の導体接点に接触する方法の比較図

製造・検査を依頼するときに共有したい情報

検査を外部へ依頼する場合は、基板データだけでなく、検査目的と測定対象を伝えると方式や接点の確認が進めやすくなります。特に、基板単体か部品実装後か、どのネットを測定するか、使用予定の治具やプローブがあるか、接触面に制約があるかを明記します。試作前に設計・実装・製造データを整理する項目は、小ロット基板試作前のチェックリストも参考になります。

  • 検査対象:生基板、部品実装済み基板、または両方

  • 確認項目と対象ネット:導通・絶縁、電源、信号など

  • 検査方式の希望や既存設備・治具の有無

  • 基板の固定方向、筐体・部品による接触制約

  • 回路図、部品配置、テストポイント一覧など検討に必要な資料

PCBgogoでは、基板製造や部品実装の見積もりを依頼する際、必要な製造データと仕様を整理して共有できます。サービス内容や見積もりの確認は、PCBgogo公式サイトからご確認ください。特定のテスト治具やカスタム検査への対応可否は、依頼前に個別に確認してください。

PCBgogo - 基板製造・部品実装のご相談基板製造や部品実装の見積もりに必要なデータ・仕様をご確認いただけます。検査治具や個別の検査条件は、事前に対応可否をご相談ください。基板・部品実装の見積もりを確認する

よくある質問

すべての基板にテストポイントは必要ですか?

一律に必要とは限りません。試作時のデバッグ、基板単体の電気検査、部品実装後の検査など、目的と検査方式を整理して必要な接点を決めます。

ビアをテストポイントとして使えますか?

条件によっては接触点として使える場合がありますが、すべてのビアが適するわけではありません。プローブの接触性、表面状態、アクセス方向、測定対象への影響を確認してください。

部品実装後の基板もプローブで測定できますか?

可能な場合はありますが、部品の高さや配置、筐体、基板の固定状態によって接触できる場所が変わります。実装後の状態を前提に、検査方式と測定点を確認します。

テストポイントがなくても検査できますか?

検査内容によります。既存のパッドや端子を利用できる場合もありますが、測定対象すべてで代用できるとは限りません。必要な検査範囲を決めたうえで、設備・検査担当者と実現性を確認します。

テストポイントの配置は、接点を追加する作業だけではなく、検査目的・プローブの到達性・基板の実装状態を結びつける設計検討です。設計の早い段階で検査担当者と条件を共有し、必要な箇所に絞って配置することで、検査性と回路・実装スペースの両立を図れます。
