多層プリント基板は、導体層と絶縁層を重ねて一体化することで、限られた面積に多くの機能を収めます。一方で、層と層の密着が失われる層間剥離は、積層直後には目立たなくても、実装時の熱負荷や使用環境で問題として現れることがあります。

本記事では、層間剥離（デラミネーション）の基本的な仕組みを短く整理したうえで、主な原因、基板への影響、そして設計・材料・製造で考えたい予防対策を解説します。

多層プリント基板における層間剥離とは

層間剥離とは、積層された導体層、絶縁層、プリプレグの界面で密着が失われ、層どうしが部分的または広い範囲で分離する現象です。初出では層間剥離（デラミネーション）と呼びますが、以後は層間剥離と表記します。

局部的に膨れが見える場合は、ブリスターと呼ばれることがあります。ただし、ブリスターは層間剥離と常に同じ状態を指すわけではありません。層間剥離は基板内部で進行することがあり、外観だけで程度を判断しにくい点が注意点です。

多層基板では、絶縁層・導体層・材料の組み合わせを設計初期から確認します。基板の層構成も、積層前に確認したい基本情報です。

層間剥離を招く4つの原因

層間剥離は一つの要因だけで決まるとは限りません。材料の状態、界面の密着、層構成、積層条件が重なり、後工程の熱や湿度によって不具合が顕在化することがあります。

• 吸湿と熱負荷：基板材料やプリプレグが吸湿した状態で熱を受けると、界面への負担が増えることがあります。ベーキングは万能な対策ではなく、材料仕様と製造条件を確認したうえで扱う必要があります。

• 内層表面と密着性：油分、粉じん、薬液の残留などは密着を妨げる要因になります。内層銅箔の粗化処理は、プリプレグと接触する表面状態を整える工程の一つです。

• 材料・プリプレグの状態：プリプレグは層間を接着し、絶縁を確保する材料です。樹脂量や流動性が層構成と合わないと、意図した充填状態にならない可能性があります。材料の役割はプリプレグ・コア・銅箔で確認できます。

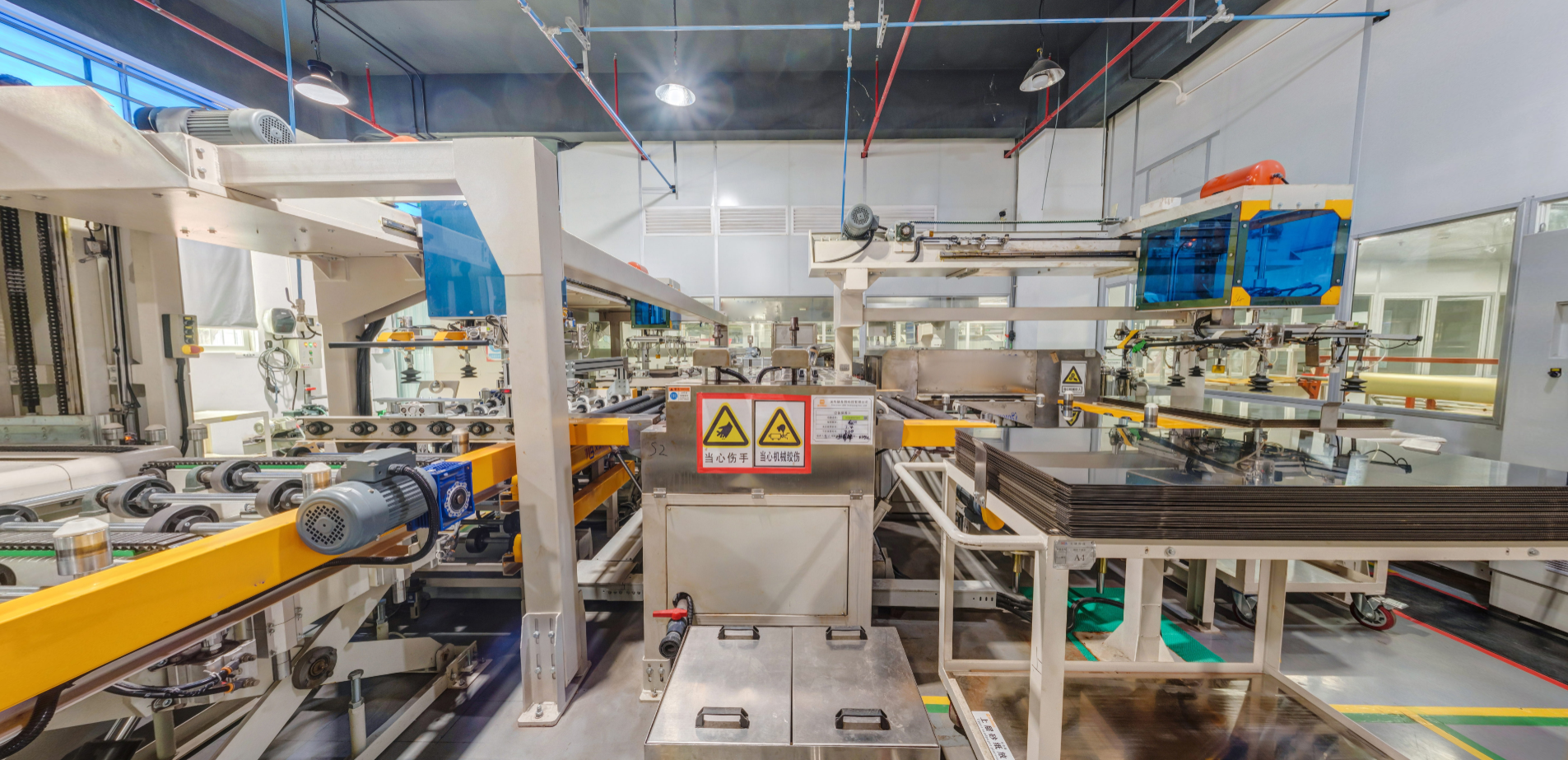

• 積層条件の不整合：積層は材料を加熱・加圧して一体化する工程です。一般的な数値をそのまま適用するのではなく、材料と設計条件に合わせて温度、圧力、真空、時間を管理することが重要です。

層間剥離が基板に与える影響

層間剥離は、局部的な膨れ、反り、変色などの外観異常として現れることがあります。しかし、外観に大きな変化がない段階でも、熱、湿度、振動などの負荷を受けることで不具合が進行する可能性があります。

界面の密着が損なわれると、絶縁性、導通の安定性、信号品質、機械的強度に影響するおそれがあります。特に高温工程では、潜在していた密着不良が顕在化し、重大な場合には基板の破損や使用不能につながることがあります。

大切なのは、全ての膨れや反りを層間剥離と決めつけないことです。原因を切り分けるには、発生した工程、材料状態、層構成、設計データを関連付けて確認する必要があります。

設計・材料・製造で行う予防対策

層間剥離は、完成後に修理して取り戻すよりも、積層前から発生条件を減らす方が現実的です。設計、材料、製造を別々に考えるのではなく、同じ層構成の条件として確認します。

• 設計：層構成、絶縁層、銅分布、穴や内層導体の関係を早い段階で確認します。銅バランスは重要な設計要素ですが、本記事では詳細な基準や補銅方法には踏み込みません。

• 材料：使用環境や熱負荷を踏まえて材料を選び、保管・取り扱いの状態を管理します。吸湿対策やベーキングの必要性は、個別の材料仕様と製造条件で判断します。

• 製造：内層表面の清浄性、粗化処理、材料の状態、積層条件を工程内で確認します。PCBgogoでは、内層銅表面の粗化処理としてブラウン処理に対応しています。

多層構成や高い信頼性が求められる案件では、完成基板の検査だけに頼るのではなく、製造に入る前に層構成と材料条件を共有することが、後工程での手直しや廃棄リスクを抑えることにつながります。

PCBgogoの多層プリント基板製造サポート

PCBgogoでは、標準仕様から高性能・高多層の要件まで、基板の仕様に応じた製造条件を案内しています。対応できる層数、材料、最小配線条件などは仕様により異なるため、まずは公開されている能力ページで条件をご確認ください。

高性能プリント基板製造能力およびリジッド基板製造基準では、製造条件の目安をご確認いただけます。

層間剥離のリスクを考える際は、層構成、材料、使用環境、設計データをまとめて確認することが重要です。多層プリント基板の試作・製造をご検討の場合は、基板製造のお見積もりから仕様をご相談ください。
