モバイルバッテリー基板の設計では、電池から昇圧回路を経て出力端子へ至る電流経路を先に把握することが重要です。出力電力が一定でも、電池電圧や変換効率によって入力側の電流は変わります。配線幅だけを広げるのではなく、電圧降下、スイッチングループ、接続部の損失、筐体を含む放熱経路を合わせて検討します。

本記事では、モバイルバッテリーの電池保護やセル選定には踏み込まず、昇圧段を含む基板レイアウトの考え方と試作時の確認ポイントを解説します。電池構成、出力仕様、回路方式、基板材料が異なれば設計値も変わるため、特定の電流値・配線幅・温度上限を一律には示しません。

重要ポイント最初に電池端子から出力端子までの電流経路を描き、その上で大電流の連続経路とスイッチング時の高di/dtループを分けて確認します。配線、ビア、コネクタ、電流検出部の損失と、基板・筐体への熱の逃げ道を同じ設計図上で検討することがポイントです。

モバイルバッテリー基板は電池から出力までの電流経路を先に描く

設計レビューの最初の作業は、電池パックから電力変換段、出力コンデンサ、コネクタまでをブロック図と回路図でつなぎ、電流の通り道を可視化することです。保護素子、電流検出抵抗、スイッチ、インダクタ、出力端子など、直列経路に入る部品も含めて追います。銅箔だけでなく、はんだ接合部やコネクタ、電池接点も電圧降下や局所発熱の候補になります。

電池から昇圧段へ電力を供給する場合、出力側の電力を電池側から取り出すため、入力電圧が低い条件では入力電流が大きくなる傾向があります。概算の入口として、出力電力をPout、電池側電圧をVin、変換効率をηとすれば、入力電流は「Iin ≈ Pout ÷ (Vin × η)」で見積もれます。これは特定製品の動作値ではなく、電圧・電力・効率の関係を整理する式です。実際の設計では、電池電圧範囲、負荷変動、効率の条件、ピーク電流などを採用回路の仕様で確認します。

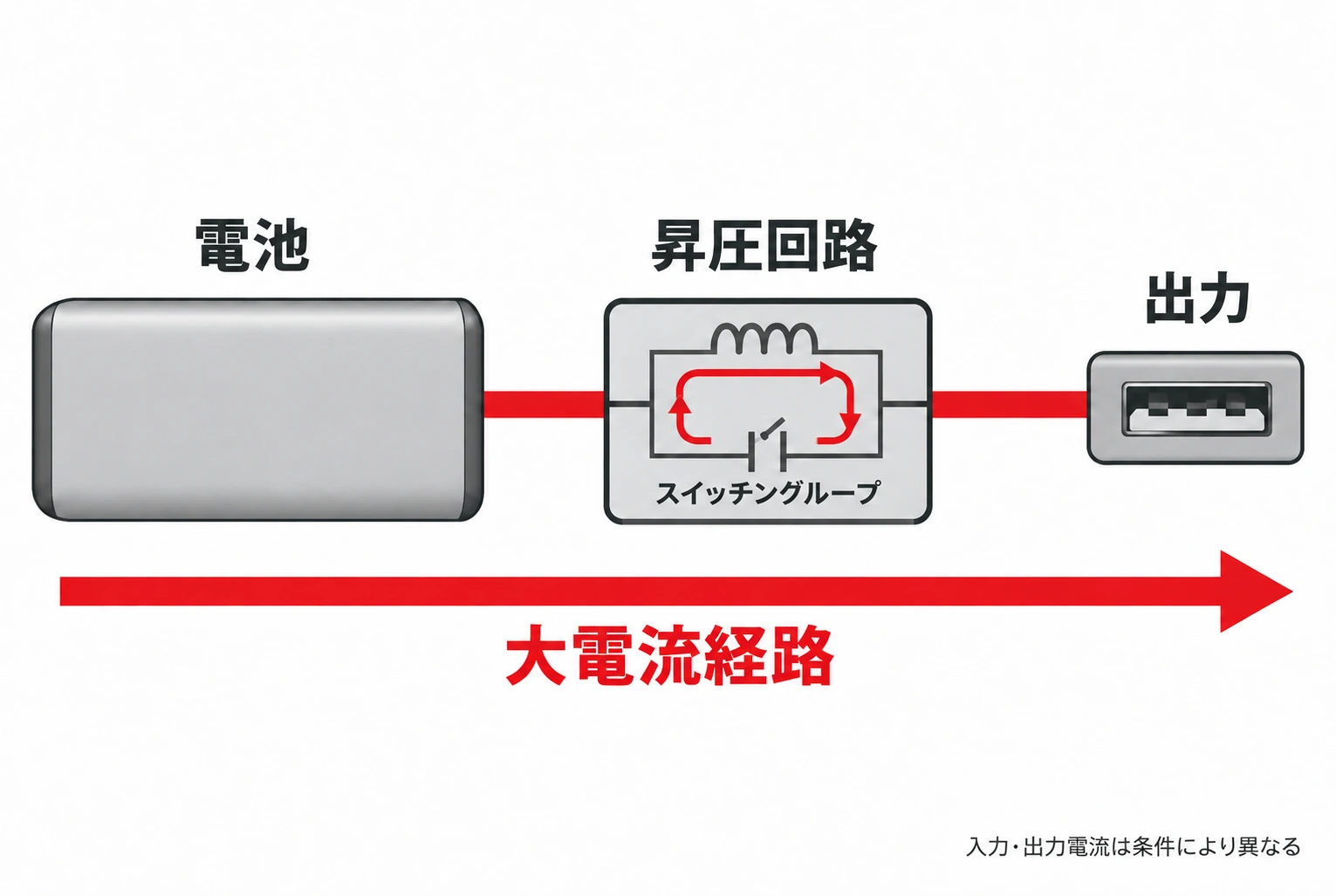

ブロック図では、入力側の電流経路、スイッチング素子とインダクタ周辺のパルス電流ループ、出力側の電流経路を色分けするとレビューしやすくなります。昇圧回路の方式や同期整流の有無により、スイッチング時に流れる経路や部品の役割は異なります。電池保護回路や温度監視は製品設計に必要なシステム要件として扱い、セルバランスや保護しきい値などの詳細は別途、対象セル・保護IC・適用安全要求に基づいて設計します。

大電流配線は電圧降下・銅損・接続部まで含めて決める

導体に電流が流れると、経路抵抗によって電圧降下と損失が生じます。基本的な関係は「Vdrop = I × R」「Ploss = I² × R」です。したがって、電流が大きくなるほど同じ抵抗でも損失と発熱は増えます。配線抵抗は長さ、幅、銅厚、導体温度などに左右されるため、必要な幅を決める際には電流値だけでなく、許容電圧降下、温度上昇、連続・ピーク負荷の区別を明確にします。

電池端から出力端までの経路にある抵抗成分を一つずつ確認します。基板上の銅箔に加え、層を移るビア、電流検出抵抗、ヒューズや保護素子、コネクタ、ケーブル、接点が直列損失を生むことがあります。複数の層に電流を分担させる場合は、ビアの接続位置や電流の広がり方も確認します。見た目の銅面積だけで判断せず、実際の接続経路に狭窄部や電流集中がないかを追うことが重要です。

配線幅、銅厚、層数、ビア構成は、基板スタックアップ、部品ランド、製造条件、許容温度上昇などを合わせて決定します。異なる条件の設計資料に載った「この幅で何アンペア」といった値を、そのまま別製品のルールにしないでください。電流容量や温度上昇の算定方法を選ぶ際も、前提とした銅厚・周囲温度・導体形状が実際の設計に適合しているかを確認し、試作時の電圧降下と温度測定で検証します。

昇圧回路のスイッチングループと部品配置を最適化する

昇圧コンバータでは、スイッチング状態によって電流経路が切り替わります。回路図上で連続的に流れる経路と、スイッチのオン・オフに伴って切り替わるパルス電流のループを分けて描きます。特に高di/dtのループは、配線やビアの寄生インダクタンスによってスイッチノードの電圧スパイクやリンギングが生じる可能性があるため、往路と帰路を含めてループ面積を抑えます。

入力・出力コンデンサ、スイッチ素子、整流素子または同期スイッチ、インダクタは、対象コンバータICのデータシートや推奨レイアウトで示された電流経路に沿って配置します。コンデンサの端子をICの該当端子とリターン端子へ短く接続できているか、帰路が別層を大きく迂回していないかを確認します。ICの端子配置と回路方式は製品ごとに異なるので、一般的な図をそのままコピーするのではなく、自設計の回路図に対応させてください。

スイッチノード（SW）は必要な電流・熱要件を満たす導体面積を確保しながら、必要以上に広げないようにします。フィードバックや電流検出などの微小信号配線は、スイッチノードや大電流ループからの容量・磁界結合を受けにくいように配置し、基準となるリターン経路も確認します。スナバは、波形観測や解析でリンギングなどの課題を確認してから必要性を判断します。部品値や配置を他の回路から一律に転用せず、採用ICと実測結果を基準に調整してください。

発熱源と放熱経路を基板・筐体で一体に考える

発熱源は電源ICだけとは限りません。スイッチ素子の導通・スイッチング損失、インダクタの巻線・磁性体損失、電流検出抵抗、銅箔、ビア、コネクタや接点などで損失が発生します。高密度配置では部品間の距離が短くなるため、個々の部品の損失だけではなく、隣接部品から受ける熱や筐体内での熱のこもり方も考慮します。

熱は、発熱部品からランドや銅箔、ビア、基板層、筐体との接触部を経て周囲へ移動します。銅箔面積を増やすことや熱ビアを設けることが熱拡散に役立つ場合はありますが、レイアウト上の電流ループ、信号配線、実装スペースとの兼ね合いがあります。また、基板上で熱を広げても、その先に十分な放熱先がなければ、製品全体として温度が下がるとは限りません。筐体材質、基板との接触、空気の流れ、バッテリーとの距離も合わせて検討します。

熱設計は、基板単体の銅箔面積だけで結論づけず、電池電圧、負荷、連続運転時間、周囲温度、筐体の有無といった実使用条件を揃えて評価します。温度の測定点を明示し、ICケース、インダクタ表面、電流検出抵抗、コネクタ、基板など、どこを測った値なのかを記録してください。表面温度の測定結果を接合温度と同一視せず、部品資料にある熱モデルや測定上の注意に従います。

試作評価では入力電圧・負荷・温度条件をそろえる

試作評価では、電池電圧の範囲、出力負荷、動作モード、周囲温度、筐体、連続運転時間を設定し、同じ条件で比較できるよう記録します。確認項目は製品仕様に合わせて選びますが、出力端の電圧降下・リップル、電池から出力までの電圧降下、主要部品や接続部の温度、スイッチノード波形などが候補になります。合否値は製品要件と部品仕様に基づいて決めてください。

負荷を変えたときは、出力電流だけでなく電池側の電圧も測り、低い電池電圧で入力電流が増える条件を含めます。温度測定では、熱が安定するまでの時間や周囲温度、筐体状態を揃えます。波形測定はプローブの接続方法が結果に影響しうるため、測定点と測定方法を記録し、前後比較で変えないようにします。

改善試作では、配線経路、部品配置、銅箔・ビア、筐体との熱接触などを一度にすべて変更するのではなく、可能な範囲で変更点を分けます。どの変更が電圧降下や温度、波形に影響したかが分かると、次の設計判断につながります。電池保護や製品安全に関わる評価は、本記事の範囲外として、対象セル、保護回路、製品用途に応じた要件を別途確認してください。

試作基板や製造データの準備では、設計改訂と評価に用いた基板の対応関係も管理します。基板製造情報を確認する際はPCBgogoの日本語サイトも参照できます。ここでは特定の銅厚、層構成、電流容量や熱性能を前提とせず、必要な仕様は基板製造先と個別に確認してください。

まとめ｜大電流配線・昇圧ループ・熱経路を一緒に検討する

モバイルバッテリー基板では、電池端子から出力端子までの電流経路を可視化し、電圧降下・銅損・接続部の抵抗を含めて大電流配線を設計します。昇圧段では、連続電流経路と高di/dtのスイッチングループを区別し、コンデンサやスイッチ素子の配置と帰路を対象ICの仕様に沿って確認します。

発熱源から基板、筐体、周囲までの熱経路も、電流経路や信号配線と合わせて検討します。配線幅やビア数の一律ルールではなく、製品の電池電圧・負荷・基板構成・筐体条件で評価し、試作では同じ条件で電圧降下、温度、波形を確認することが設計を詰める基本です。

よくある質問

電池電圧が低いと、昇圧回路の入力電流はどうなりますか？

出力電力と変換効率が同じ条件なら、入力電圧が低いほど必要な入力電流は大きくなります。ただし実機の電流は電池電圧範囲、回路の効率、出力負荷、電流制限などで変化するため、採用回路の仕様と実測で確認してください。

大電流配線の幅はどのように決めればよいですか？

配線の長さ・銅厚・温度条件に加え、許容電圧降下、損失、周囲温度、連続またはピーク電流、ビアやコネクタを含む経路全体を考慮します。前提条件が異なる設計例の幅をそのまま流用せず、適切な算定方法と試作測定で確認してください。

銅箔を広げれば基板温度を下げられますか？

銅箔は電流を流す断面や熱を広げる経路になり得ますが、配置によってスイッチングループや信号配線、筐体への放熱条件も変わります。銅面積だけで効果を判断せず、熱の移動先と電気的な帰路を含めて評価します。

このページでは電池保護回路の設計も扱いますか？

本記事の主題は昇圧回路の大電流配線、基板レイアウト、放熱、試作評価です。セルバランス、過充電・過放電保護、保護ICのしきい値などは、対象セルや製品安全要件に応じた別の設計テーマとして扱います。
