イヤホン・スマートウォッチの負荷過渡応答｜電源回路・基板で確認するポイント
イヤホンやスマートウォッチでは、無線通信、音声出力、表示、センサー処理などの動作に応じて、電源回路が供給する電流が変化します。負荷電流が急に変わると、電源ICが追従するまでの短い時間に出力電圧が上下することがあります。こうした応答を確認するときは、電源ICだけでなく、コンデンサ、入力電源、基板配線、負荷側の接続まで分けて見ることが大切です。
重要ポイント負荷過渡応答は、負荷電流が急変したときに電源出力の電圧がどれだけ変動し、どの程度の時間で設定値付近へ戻るかを見る特性です。波形を評価するときは、電源ICの出力だけでなく、入力端子と実際の負荷端も同じ条件で測定します。
負荷過渡応答とは？負荷電流が変わると出力電圧も動く理由

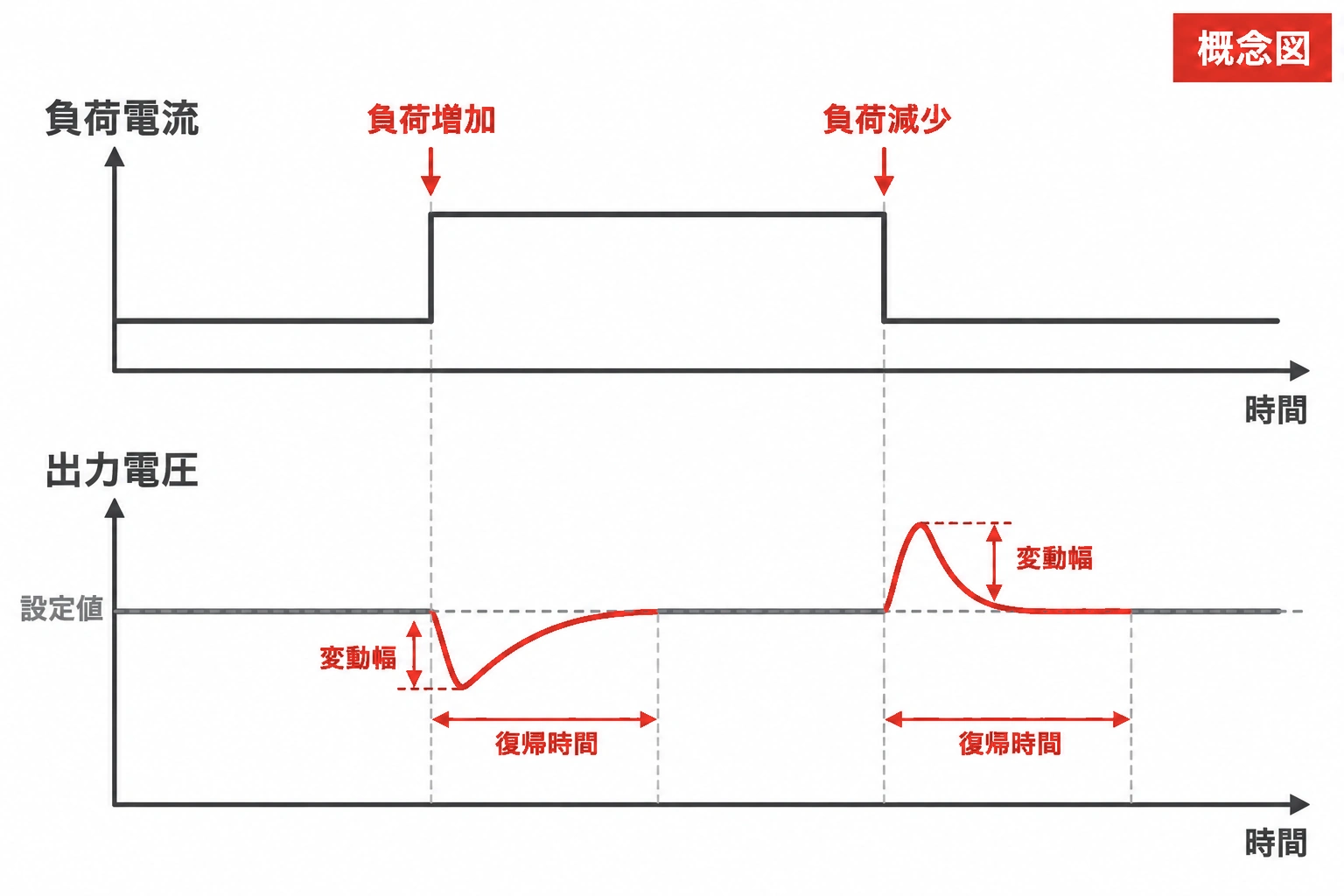

負荷過渡応答（ロードトランジェント応答）とは、負荷電流が急に増減したときの電源出力の応答を指します。負荷が増えると、電源ICの制御回路が供給電流を増やすまでの間、出力コンデンサが不足分の電流を補います。この間に出力電圧は一時的に低下し、制御が追いつくと設定値に向かって戻ります。反対に、負荷が急に軽くなると、出力電圧が一時的に上昇する場合があります。
評価では、変動の大きさだけでなく、電圧が許容範囲へ戻るまでの時間や、その後に振動が残らないかも確認します。応答の見え方は、電源ICの制御方式、負荷変化の大きさと速さ、出力コンデンサ、測定条件などに左右されるため、波形だけを切り出して良否を決めず、回路の仕様と実際の動作条件に照らして判断します。
なお、本記事で扱うのは機器内部の電源レールにおける負荷変動時の電圧応答です。「瞬時電圧低下」や「瞬低」は、一般に商用電源・電力系統側の現象を指す文脈でも使われます。系統の瞬低と、バッテリー機器内で負荷電流の変化に伴って生じる出力電圧の変動は、発生箇所も確認方法も異なるため、区別して扱います。
イヤホン・スマートウォッチ向け電源設計で見る負荷変動
小型機器では、複数の機能ブロックが限られたバッテリーと電源レールを共有することがあります。設計時に負荷変動の候補として確認できるのは、無線送信の開始、音声出力の変化、ディスプレイの点灯・更新、センサーやプロセッサーの動作モード切替などです。ただし、どの動作でどの程度の電流変化が生じるかは、回路構成、部品、ファームウェア、使用条件によって異なります。これらがすべての製品で電圧低下を引き起こすという意味ではありません。
まず、バッテリーから電源IC、各電源レール、負荷までの接続関係を簡単なブロック図にします。無線部とオーディオ部が同じレールを使うのか、プロセッサーやセンサーに別のレギュレーターを使うのかを確認すると、負荷変動が伝わる経路を把握しやすくなります。TWSイヤホンの電池周辺や充電系統の構成を整理する場合は、TWSイヤホン充電ケースの基板設計も参考になります。
スマートウォッチでは、筐体や電池の制約に加え、基板面積や部品配置が電源経路にも影響します。基板厚や層構成を含む実装上の制約については、スマートウォッチ向け基板の薄型化設計で扱っています。本記事では機器ごとの共通故障を断定せず、実際の回路図、電源系統図、動作時の電流波形をもとに確認すべき箇所を整理します。
電圧低下を招く主な要因：IC応答・コンデンサ・供給経路
電源ICの応答：負荷電流の変化を検出し、出力を調整する制御回路の応答速度は、過渡時の電圧変動に関係します。低消費電力を重視する動作モードと応答速度の間にトレードオフがあるICもあります。データシートやアプリケーション情報で、対象の入力電圧、出力電圧、負荷条件、動作モードにおける応答特性を確認します。
出力コンデンサ：負荷が変化してから電源ICの供給が追いつくまで、コンデンサが電流を補います。そのため、容量値だけでなく、実効容量、ESR・ESL、温度、直流電圧による容量変化、配置場所も波形に関係します。公称容量を増やせば必ず改善するとは限りません。電源ICが推奨する容量・部品条件と安定性を確認し、負荷端から離れたコンデンサだけで局所的な電圧変動を抑えられると決めつけないようにします。
入力・基板上の供給経路：バッテリーから電源ICまでの抵抗やインダクタンス、コネクタ、保護部品、配線、GNDリターンは、入力電圧や負荷端の電圧に影響する場合があります。電源ICの出力端では問題が小さくても、負荷までの経路で差が生じることがあります。入力側のコンデンサ位置や電源IC端子近傍のVINも含めて測ると、入力電源の変動と出力側の応答を切り分けやすくなります。
このように、観測された電圧低下をただちに電源ICの能力不足と結論づけるのではなく、IC出力、入力、負荷端を比較し、どの区間で差が生じているかを確認します。部品の選定とレイアウトのどちらを先に見直すかも、測定結果と回路条件に基づいて判断します。
基板上で確認したい測定ポイントと切り分け手順
測定では、症状が出る動作を再現し、負荷電流と電源電圧の時間変化を対応づけます。マルチメータは平均値の確認には使えますが、短時間の電圧変動を捉えにくいため、過渡波形の確認にはオシロスコープを用います。測定点は、少なくとも電源ICの入力端子近傍（VIN）、電源ICの出力、実際に電流を消費する負荷端を候補にします。
動作条件を固定する：どの機能を動かしたときに変動するかを記録し、バッテリー状態、動作モード、負荷の切替条件などを揃えます。
電流変化と電圧を同時に見る：負荷電流の立上り・立下りと電圧波形を同じ時間軸で観測し、変動が始まるタイミングと回復の様子を確認します。
測定点を比較する：VIN、電源IC出力、負荷端の波形を比較します。入力から変化しているのか、IC出力で大きく変化しているのか、負荷端までの経路で差が広がっているのかを切り分けます。
測定条件を記録する：負荷ステップの大きさ・変化速度、オシロスコープの帯域、プローブの接続方法、GNDの取り方を記録します。測定方法が異なる波形をそのまま比較しないようにします。
回路と実装を照合する：コンデンサの品番・実効容量・実装状態、電源ICの動作モード、データシートの適用条件、電源・GND経路を確認します。部品変更後は、電圧応答だけでなくリップル、起動、消費電流、安定性も再評価します。
電源ICの端子に近い入力を測るのは、バッテリーからICまでの配線やコネクタ、保護素子などで生じる電圧変化を見落とさないためです。プローブの長いGNDリードや測定位置の違いも波形に影響し得るので、測定点と接続方法を揃えて比較します。必要に応じて負荷端の電圧も併せて測り、基板上の供給経路を含めて評価します。
改善案を検討するときの注意点
改善候補には、出力コンデンサの仕様・配置の見直し、電源ICや動作モードの再検討、負荷動作のタイミング調整、電源経路の短縮やインピーダンス低減などがあります。どれを優先するかは、測定で確認した発生箇所と製品の制約によって変わります。例えば、負荷端だけで差が大きい場合は経路やGNDリターンが検討対象になり、IC出力自体の変動が大きい場合は制御応答や出力コンデンサの条件を確認します。
一方で、容量の追加・増加は実装面積やコストだけでなく、突入電流や電源ICの安定性にも影響する可能性があります。配線を太く・短くする変更も、部品配置やGND帰路、他の信号との関係を含めて評価が必要です。「コンデンサを増やせば直る」「配線を太くすれば必ず解消する」と一律に判断せず、使用ICのデータシートと実際の負荷条件に沿って変更し、変更後の波形を再測定します。
小型機器では基板面積、厚さ、電池容量、消費電力などの制約が重なるため、過渡応答だけを最適化するのではなく、製品全体の優先条件を明確にします。許容できる電圧変動や復帰時間は回路・部品・負荷の仕様に基づいて定め、根拠のない共通値を当てはめないことが重要です。
まとめ
負荷過渡応答を確認するときは、負荷電流の急変に対する出力電圧の変動量と回復時間を見ます。イヤホンやスマートウォッチの動作例は負荷変化を考える手がかりになりますが、実際の電流波形や症状は製品ごとに異なります。
原因を切り分けるには、電源ICの制御応答、コンデンサの実効特性、入力電源、基板配線とGNDリターンを分けて確認します。VIN、電源IC出力、負荷端を同じ条件で測り、波形と回路条件を対応づけてから変更案を評価してください。
