HDI基板は、小型IoT機器で小型化と配線密度を両立するための有力な選択肢の一つです。ただし、MCU、無線モジュール、センサー、電池・電源回路、コネクタを限られた面積に配置する場合でも、アンテナ、電源とGND、使用環境、部品間の干渉を守りながら通常の多層基板で成立することがあります。HDI化は、これらの条件を確保した結果として、通常構造では配線・外形・接続を両立できないときに、根拠を持って比較する選択肢です。

結論HDI基板は小型IoT機器における有力な選択肢の一つです。無線・電源・使用環境を先に満たし、そのうえで通常多層板に配線余地が残らない場合に比較します。アンテナ領域や電源の回流経路を犠牲にしてまで小型化するのではなく、通常構造で成立しない制約が何かを明確にしてからビルドアップ基板を検討してください。

小型IoT機器の基板で先に整理したい要件

IoT機器は、通信機能だけでなく、計測、給電、制御、設置環境まで含めて成立させる製品です。例えば同じBluetoothやWi-Fiを使う機器でも、電池駆動か外部電源か、金属筐体に近いか、温湿度や振動を受けるかで、優先すべき基板条件は変わります。最初に外形、筐体、通信方式、電源方式、センサー、コネクタ、使用環境を一覧にしてから、部品配置と層構成へ落とし込みます。

この順序にすると、HDI基板やビルドアップ基板を目的にして設計を始めるのではなく、必要な性能と実装条件から構造を選べます。基板の層構成と各層の役割を先に確認したい場合は、基板の層構成とはも参考になります。

チェック1｜無線モジュール・アンテナ周辺の条件を確保できるか

無線機能を持つ小型IoT基板では、アンテナ周辺を「余った場所」に置くと設計のやり直しにつながりやすくなります。オンボードアンテナか外部アンテナか、モジュールの配置方向、アンテナ下の銅箔や配線、近接する電池・コネクタ・金属部、筐体の影響を早い段階で確認します。

Espressifのハードウェア設計ガイドでも、RF配線の連続したGND参照、アンテナ周辺のクリアランス、アンテナを基板端に近づける配置、最終製品状態での通信性能確認が示されています。これは特定のモジュールの推奨事項ですが、一般にIoT機器では、アンテナ領域とその周辺の物理条件を部品配置の入力として扱うべきことを示唆します。HDI化で配線が細かくなっても、アンテナの配置や整機でのRF評価そのものを省略する理由にはなりません。

無線モジュールのデータシートやリファレンス設計には、個別のkeep-out領域、推奨GND、マッチング回路の位置が記載されることがあります。一般論の数値を流用せず、採用予定モジュールの最新版資料に従ってください。

チェック2｜電池・電源・センサーの配置とノイズ条件を満たせるか

電池駆動のIoT機器では、消費電力だけでなく、電源経路とノイズの通り道も基板設計の条件になります。スイッチング電源、充電回路、無線部、アナログセンサー、MCUを近接配置する場合は、どの回路がどのGNDを基準にし、どの経路を通って電流が戻るかを確認します。

TIの基板レイアウト資料では、去耦コンデンサを供給ピンの近くへ置くこと、高電流・スイッチング電流のループを短くすること、ノイズに敏感な配線をスイッチング源から離すことが推奨されています。ここから得られる工程上の判断は、層数を増やす前に、電源IC、インダクタ、入力・出力コンデンサ、無線・センサーの位置関係を確認することです。多層化やHDI化は配線空間を増やせますが、適切でない電源配置を自動的に直すものではありません。

センサーの測定精度、無線の安定性、消費電力の評価条件は製品ごとに異なります。アナログ、デジタル、RFを一律に分離すればよいと決めつけず、部品メーカーの推奨回路、リファレンスレイアウト、評価結果を優先して設計レビューを行います。

チェック3｜基板サイズ・部品配置・配線密度は通常多層板で成立するか

無線・電源・環境の条件を確保した後に、外形の中へ部品と配線を収められるかを確認します。通常の多層基板で、アンテナのkeep-out領域、電源部の必要面積、コネクタの保持部、実装スペース、信号・電源・GND層を確保できるなら、最初からHDIにする必要はありません。部品の向き、コネクタ位置、実装面、外形を見直すことで成立する場合もあります。

IPC／JPCA-4104は、HDIおよびマイクロビア用材料を設計者・利用者のための適合性評価の対象として整理しています。またIPCの技術資料では、密度上昇に伴うマイクロビアの信頼性評価が継続的な課題として扱われています。つまりHDIは、単に面積を節約する手段ではなく、材料、ビア構造、製造性、評価を同時に確認する構造選択です。一般的なHDIの構造を確認したい場合は、HDI基板とはをご覧ください。

チェック4｜IoT機器の使用環境と信頼性要求を仕様へ反映できるか

室内の据置機器、携帯機器、屋外設置機器、産業現場向け機器では、温度、湿気、振動、粉じん、薬品、長期稼働などの前提が異なります。ここで重要なのは、用途名から必要仕様を決めることではなく、実際の設置場所、温湿度範囲、保護構造、稼働時間、保守方法を要求事項として明文化することです。

その要求は、基板材料、表面仕上げ、層構成、コネクタ、コーティング、試験・検査条件の確認につながります。HDI構造を採用する場合も、微細配線やマイクロビアだけを見て判断せず、想定する環境と信頼性評価の方法を製造者と早期にすり合わせます。すべてのIoT機器に屋外・産業用途の条件を適用する必要はありません。

チェック5｜試作・量産コストと製造体制を確認する

試作段階では、部品変更、筐体調整、アンテナ評価、電源評価によって基板改版が起きることがあります。量産段階では、再現性、部品調達、検査、設計変更の管理まで考える必要があります。HDIやビルドアップ基板を比較する際は、単価だけでなく、必要なスタックアップ、ビア構造、線幅・線間、表面仕上げ、検査条件、試作回数を同じ表で確認してください。

PCBgogoへ基板製造を相談する際は、外形、層構成、採用予定の無線モジュール、アンテナ周辺の制約、電源・GNDの重要条件、使用環境、Gerberデータ、部品表、検査要件を可能な範囲で整理して共有すると、製造確認を進めやすくなります。

通常の多層基板とビルドアップ基板を選び分ける

小型IoT基板において、通常の多層基板とビルドアップ基板は優劣で選ぶものではありません。通常多層板でアンテナ領域、電源・GND、部品配置、配線、外形、環境要求を満たせるなら、その構造を最適化することが合理的です。一方、これらを守ると通常のビアや配線ルールでは接続・絶縁・外形を両立できない場合に、HDIやビルドアップ構造を比較します。

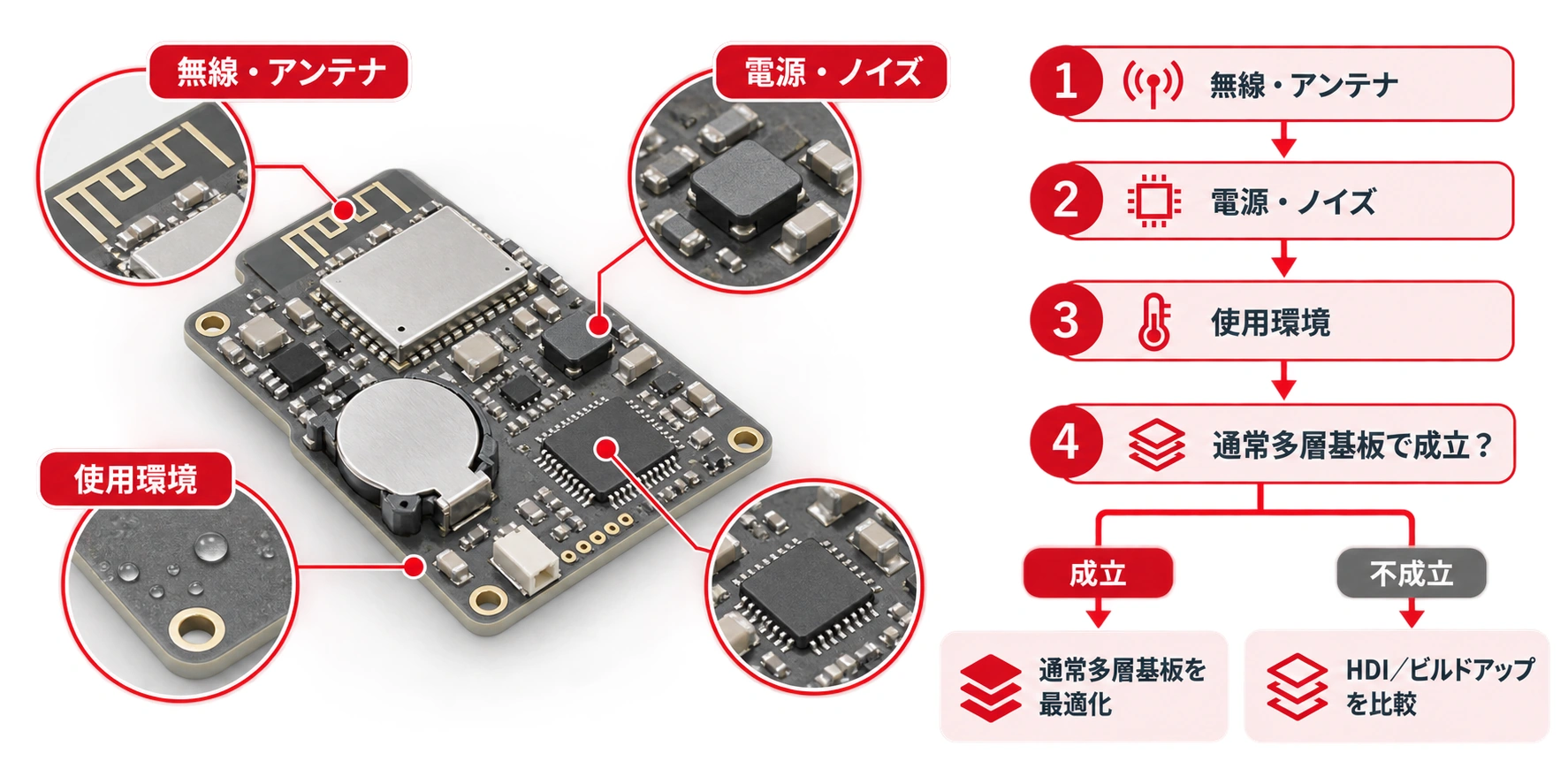

重要ポイントHDI化を検討する前の確認順序：①無線・アンテナ条件、②電源・ノイズ条件、③使用環境、④通常多層板での部品配置と配線、⑤製造・評価条件。この順序で制約を整理すれば、HDIを過剰仕様にも不足仕様にもせず、根拠を持って比較できます。

基板の外形や層構成、無線モジュールの制約を整理したうえで製造条件を確認したい場合は、見積もり前にデータを用意し、早い段階で相談することが有効です。

プリント基板の見積もりを確認する

よくある質問

小型IoT機器にはHDI基板が必要ですか？

HDI基板は有力な選択肢の一つですが、すべての小型IoT機器に同じ構造が必要になるわけではありません。無線・アンテナ、電源・GND、使用環境、部品配置、配線密度を通常の多層基板で満たせるかを確認し、成立しない制約がある場合にHDIやビルドアップ基板を比較します。

アンテナ性能を上げるためにHDI化すべきですか？

HDI化だけでは判断できません。採用するモジュールの推奨レイアウト、アンテナ周辺のクリアランス、GND、筐体、電池・金属部との位置関係、整機での評価を優先して確認します。

層数を増やせば電源ノイズは解決しますか？

層数の追加は配線やGND面の選択肢を増やしますが、それだけで解決するわけではありません。電源回路、去耦部品、スイッチング電流の経路、ノイズに敏感な回路との距離を合わせて確認します。

製造者へ事前に伝えるべき情報は何ですか？

基板外形、層構成、無線モジュールとアンテナの制約、重要な電源・GND条件、部品表、Gerberデータ、使用環境、試作・量産予定、検査要件を共有します。HDIを検討する場合は、候補となるビア構造と配線ルールも確認します。

まとめ

HDI・ビルドアップ基板は、小型IoT機器で小型化と配線密度を両立するための有力な選択肢です。無線モジュールとアンテナ、電池・電源、センサー、使用環境を先に設計条件へ落とし込み、そのうえで通常の多層基板に十分な部品配置・配線・層構成の余地があるかを判断してください。無線や電源の条件を守ると通常構造では成立しない場合にHDIを比較することで、構造選定に根拠を持たせられます。
