IoT機器でビルドアップ基板を使う配線設計では、配線を細くすること自体が目的ではありません。MCU、無線モジュール、センサー、電源回路、コネクタを限られた基板面積へ配置しながら、信号品質、電源の安定性、アンテナ周辺の条件、実装性を同時に満たすことが目的です。HDI微細配線は、この条件の中で接続密度を高める手段として使います。

重要ポイントビルドアップ基板の配線設計は、回路ブロックと部品配置を先に決め、その制約に合わせて層構成・微細配線・マイクロビアを選ぶ順序が重要です。RF、電源、GND、製造ルールを後から調整するのではなく、初期のレイアウトレビューに入れてください。

IoT機器の基板配線で最初に整理する回路ブロック

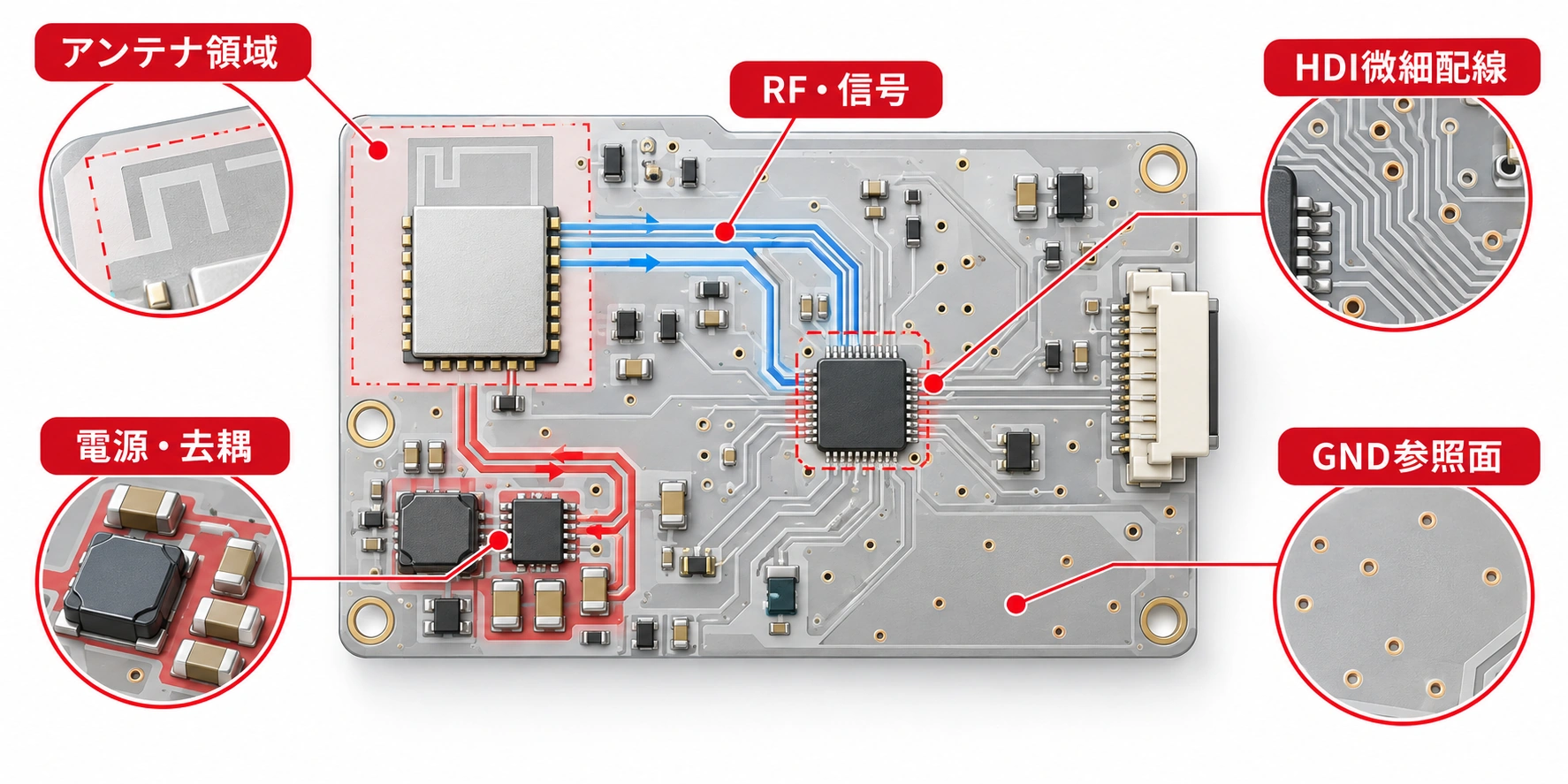

配線を始める前に、MCUまたはSoC、無線モジュール、アンテナ、センサー、電源入力、充電回路、コネクタを機能ごとに分けます。次に、電源が入る位置、信号が入出力する方向、アンテナのkeep-out領域、熱を持つ部品、機構上の固定部を一枚の配置図に重ねます。これにより、どの場所に配線余地が必要で、どの領域を配線から守るべきかを判断できます。

小型IoT機器の構造選定から確認したい場合は、「小型IoT機器でHDI基板は必要？」で、無線・電源・使用環境から構造を考える順序を解説しています。本記事では、ビルドアップ基板を具体的に検討する段階の配線設計へ焦点を絞ります。

ビルドアップ基板の微細配線とマイクロビアの使い分け

ビルドアップ基板では、微細配線やマイクロビアを用いることで、限られた面積でも部品パッドから内層へ接続しやすくなります。BGAや細かいピッチの部品の周辺では、通常のスルーホールだけでは配線の逃げ場が不足する場合があり、マイクロビア、埋込ビア、Via-in-Padなどを比較することがあります。

ただし、これらは同じ意味ではありません。HDIは高密度相互接続の考え方・基板分類であり、ビルドアップは層を積み上げる構造・製造方法、マイクロビアは層間接続に使うビアの一種です。IPC／JPCAのHDI・マイクロビア資料でも、材料、構造、適合性を設計・製造時に確認する対象として扱っています。したがって、微細配線を選ぶ際は、必要な接続だけでなく、層構成、パッド処理、実装、検査まで同時に確認します。

HDIの構造、マイクロビア、用途の基礎は、「HDI基板とは」で確認できます。ここでは、採用する構造を前提に、どの配線をどの層へ置くかを具体化します。

無線・高速信号配線で確認する信号インテグリティ

無線モジュールや高速インターフェースを含むIoT機器では、信号線の近くに連続したGND参照面を確保できるかを確認します。配線がGNDの分割部を横切ったり、不要な層変更を繰り返したりすると、リターンパスが長くなり、ノイズやEMIの確認が複雑になります。差動信号、クロック、RF配線は、対象部品のデータシートとリファレンスレイアウトを起点にしてルールを決めます。

無線モジュールメーカーのハードウェア設計ガイドでは、RF配線に連続したGND参照を持たせ、不要なビアや分岐を避け、アンテナを高周波デジタル信号やノイズ源から離す考え方が示されています。また、PCBアンテナはシミュレーションだけでなく実機での確認が必要とされています。これは特定のモジュールの推奨事項ですが、IoT機器ではアンテナ領域とRF配線を、空いた場所へ後から置くのではなく、部品配置と層構成を決める前提として扱うべきことを示します。

インピーダンス、配線長、線間、ビア遷移のルールは、使用する材料、層構成、部品、製造条件で変わります。設計段階の受入確認については、「多層基板のインピーダンステスト」も参照してください。

電源・GND配線とノイズ対策

微細配線で信号の通り道を確保しても、電源とGNDの設計が後回しでは、IoT基板全体の安定性を判断できません。電源IC、インダクタ、入出力コンデンサ、無線部、アナログセンサー、MCUの位置を決め、どの電流がどのGND面を通って戻るかを確認します。電源の入口から各ブロックへ向かう経路と、高い変動を持つ電流ループを配置図上で追える状態にします。

無線ICメーカーの基板設計資料では、去耦コンデンサを対象ピンの近くに置くこと、コンデンサからチップへのGNDリターンを短く直接的にすること、GND面の分断を避けることが示されています。ここから得られる実務上の結論は、信号を配線した後に去耦部品を押し込むのではなく、電源・GNDと去耦の配置を先に確定することです。HDI層を増やしても、長い回流経路や不連続なGND面を自動的に解消することはできません。

小型IoT基板で放熱・機械・実装条件を同時に確認する

小型のIoT基板では、配線を高密度化すると、熱を広げる銅箔面積、コネクタの保持部、ねじ穴、電池や筐体との干渉を確認する余地が小さくなります。高密度化の判断では、配線層だけでなく、発熱部の下の銅箔と内層、サーマルビアの位置、コネクタ周辺の機械的な空間を同じ図面で確認します。

Via-in-Pad、マイクロビア、細線・細間隔を用いる場合は、はんだ付け、表面仕上げ、検査方法、リワーク性を含めて製造者へ確認します。IPCのDFM資料は、設計と製造の条件を早い段階で照合する必要性を示しています。設計ルールを後工程で初めて確認するのではなく、候補となるスタックアップとビア構造を決める時点で、製造可能性を確認してください。

製造前にメーカーへ確認する配線仕様チェックリスト

PCBgogoへ製造確認を相談する際は、ガーバーデータと部品表に加え、層構成、重要ネット、インピーダンス要求、無線モジュールの推奨レイアウト、候補のビア構造、表面仕上げ、検査条件を共有してください。IoT機器のビルドアップ基板配線設計では、これらを一つの確認表にしておくと、試作後の修正範囲を絞りやすくなります。

まとめ

IoT機器のビルドアップ基板配線設計は、微細配線で接続を増やす作業ではありません。回路ブロック、アンテナとRF、電源・GND、熱、実装条件を先に整理し、その制約に合う層構成とマイクロビアを選ぶ工程です。信号品質と製造性を同時に確認し、通常の配線ルールでは解けない接続だけにHDI微細配線を使うことで、後工程での設計変更と量産上の不確実性を抑えられます。

プリント基板の見積もりを確認する

よくある質問

ビルドアップ基板では、すべての配線を微細化すべきですか？

必要な箇所だけに使います。部品の接続密度、層構成、RF・電源・GNDの条件、製造ルールを確認し、通常の配線で成立しない接続に対して微細配線やマイクロビアを比較します。

マイクロビアを使えばRF配線の問題は解決しますか？

解決しません。RF配線では、対象モジュールの推奨レイアウト、アンテナ領域、参照面、ノイズ源との距離、実機評価を合わせて確認します。

製造者へ最初に渡すべきデータは何ですか？

ガーバーデータ、層構成、部品表、候補のビア構造、線幅・線間、重要ネット、インピーダンス要求、表面仕上げ、検査条件を整理します。無線モジュールを含む場合は、その推奨レイアウトも共有します。
