IoT機器では、センサー、電源、通信モジュール、表示、バッテリー、外部ケーブルなど、複数の接続を小さな筐体内に収めることがあります。基板用コネクタを外形やピッチだけで選ぶと、電流容量、信号品質、嵌合方向、振動、実装方法、供給継続性のどこかで後から制約が見つかることがあります。

コネクタ選定で確認すべきなのは「基板に載るか」だけではありません。接続後に、電気的・機械的・環境的な条件を満たし、組み立てと保守を含めて再現できるかを確認する必要があります。本記事では、IoT機器の基板用コネクタを選ぶ前に整理したい6つの基準を解説します。

重要ポイント基板用コネクタの選定は、外形、電気、実装、使用環境、保守、供給を別々に確認する作業です。小型であることだけを優先せず、接続対象と実際の使われ方から条件を決めると、試作後の変更を減らしやすくなります。

まず接続対象と機器の使い方を整理する

選定の前に、何を接続するのかを明確にします。基板対基板、基板対FPC、電線対基板、外部インターフェースでは、必要な接点数、嵌合方向、固定方法、許容できる高さが異なります。センサー用の小信号、電源用の大電流、通信・クロック用の高速信号を一つの条件として扱わないことが基本です。

同時に、機器がどのように使われるかを確認します。工場内に固定される機器と、屋外で持ち運ばれる端末、保守時に繰り返し開閉される機器では、優先すべき条件が変わります。接続の向き、挿抜の頻度、ケーブルの引っ張り、筐体内の作業空間、修理時のアクセスも、部品仕様と同じ段階で整理します。

小型化と配線密度が課題になる場合は、「小型IoT機器のHDI基板設計」もあわせて確認してください。コネクタの選定は、基板単体ではなく、周辺部品と筐体を含む配置の判断につながります。

基準1｜IoT機器の定格電圧・電流と信号特性を確認する

電源を通す接点では、定格電圧と定格電流だけでなく、実際の負荷変動、周囲温度、接触抵抗、温度上昇を確認します。平均電流だけで選ぶと、起動時や無線送信時などの一時的な負荷を見落とすことがあります。電源用と信号用で求める接点構成が異なる場合は、役割を分けることも検討します。

高速通信、クロック、RF周辺、感度の高いアナログ信号を通す場合は、信号速度、インピーダンス、リターン経路、クロストーク、シールドの要件を確認します。接点数を増やすだけでは、信号品質を保証できません。基板上の配線、GND、コネクタ周辺の空間を含めて評価します。

仕様書の定格値は、定められた試験条件での指標です。対象機器の負荷、温度、接続方式と同じ意味ではないため、試作で使用条件に近い状態を確認してください。

基準2｜外形・ピッチ・嵌合方向と基板スペースを確認する

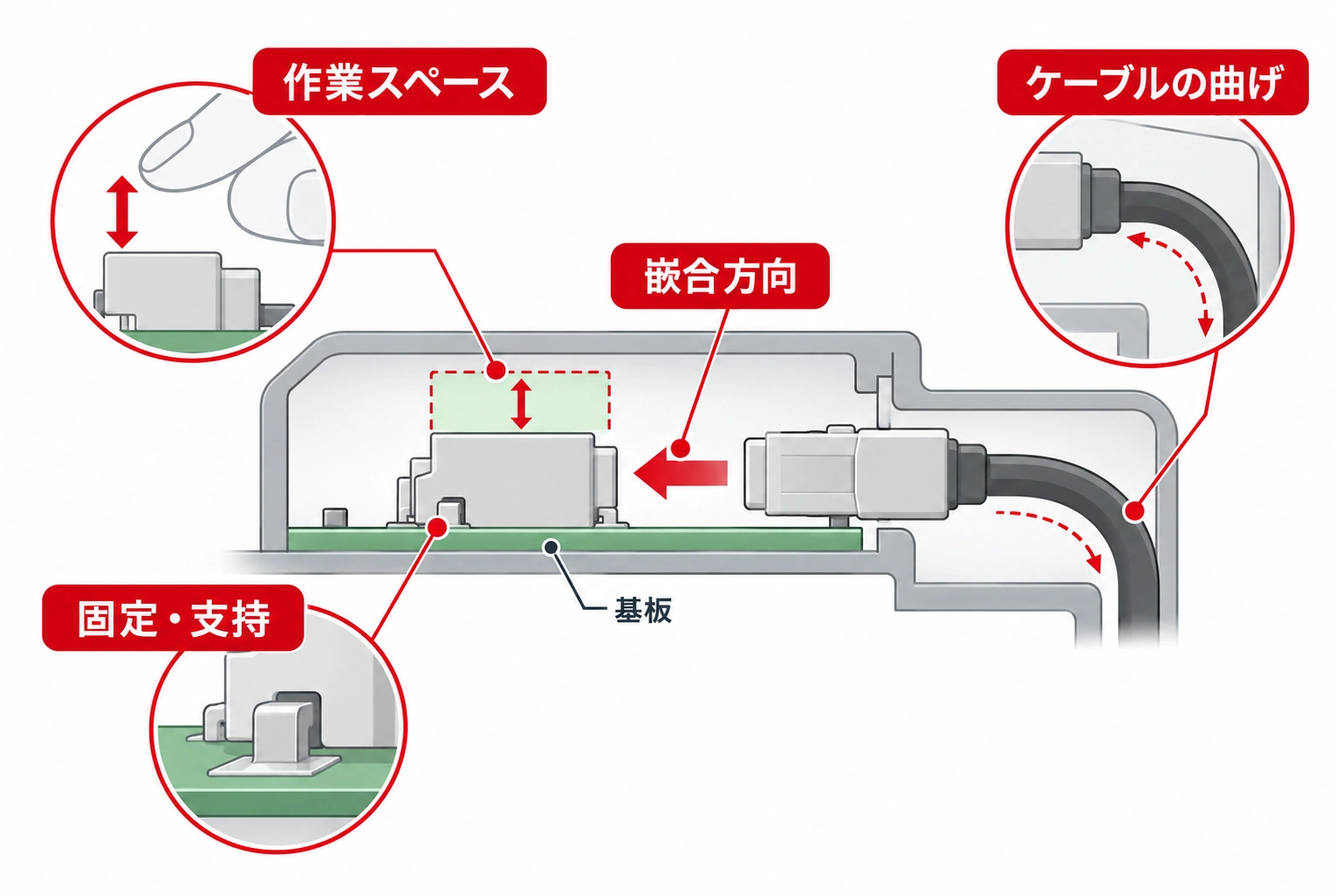

高さ、幅、奥行き、ピッチ、接点数、スタック高さ、嵌合方向は、基板と筐体の両方に影響します。水平、垂直、平行、直角などの嵌合方向が、ケーブルの取り回しや隣接部品、ケースの開口と合っているかを3Dデータや組み立て状態で確認します。

小型コネクタでは、実装できることと、作業できることは別です。挿抜用の指や工具が入るか、ロックを解除できるか、ケーブルに無理な曲げがかからないか、周辺に禁布領域が必要かを確認します。基板対基板では、わずかな位置ずれや高さの差も嵌合に影響するため、筐体と固定部の公差も含めて検討します。

基準3｜実装方式と基板設計への適合を確認する

SMT、DIP、圧入などの取付方式は、基板のランド形状、リフロー条件、固定脚、位置決め、実装面の高さ制限に関わります。試作では手作業で取り付けられても、量産を想定した実装工程で同じ状態を再現できるとは限りません。

コネクタは挿抜時に力を受ける部品です。信号用ランドの形状だけでなく、固定金具、位置決めピン、はんだ付け部、基板の支持方法を含めて確認します。ケーブルを引いた力や斜め方向の荷重が、はんだ部へ集中しない構造になっているかを、組み立て状態で見ます。

実装後に必要となる極性・1番ピンの識別については、「小型IoT基板の極性・1番ピン表示設計」で解説しています。コネクタの向き、キー、番号表記と基板上の表示を一致させることが、誤接続の予防につながります。

基準4｜振動・衝撃・温湿度・防塵への耐性を確認する

IoT機器は使用環境が室内か、屋外か、移動体か、振動源の近くかによって、確認すべき条件は変わります。温度、湿度、振動、衝撃、粉じん、水分、腐食性雰囲気などについて、製品要求とコネクタの仕様条件を照合します。

防水・防じん性が必要な場合は、端子だけでなく、ハウジング、シール、ケーブル出口、筐体との境界まで含めた構造で確認します。機器を移動させる、振動が継続する、ケーブルが引っ張られる用途では、ロック機構、保持力、導入部の応力緩和、ケーブル固定も同時に評価します。

常温での導通確認だけでは、実環境での接続信頼性を判断できません。温湿度、振動、電気負荷が重なる条件では結果が変わり得るため、機器の使用条件に合わせて試作評価の条件を決めます。

基準5｜耐久性・挿抜回数と保守性を確認する

保守や交換のために繰り返し抜き差しする接続では、想定する挿抜回数、作業者、作業空間、誤挿入の可能性を確認します。ロック、キーイング、色分け、番号表示、導入形状は、保守性と誤接続防止に関わる要素です。

挿抜耐久の仕様は、特定の試験条件で評価された指標です。実機では、横方向の力、汚れ、湿気、振動、ケーブル重量、作業方法が接触状態へ影響します。定格回数をそのまま実使用での保証回数とみなさず、保守頻度と実装状態を踏まえて確認してください。

基準6｜供給継続性・代替性と総コストを確認する

試作で入手できる部品が、量産でも継続して調達できるとは限りません。部品のライフサイクル、供給状況、最小発注量、納期、承認済みの代替候補をBOM管理に含めます。代替品を想定する場合は、外形だけでなく、ランド、嵌合相手、電気特性、実装条件、環境条件を確認します。

総コストはコネクタの単価だけでは決まりません。フットプリント変更、基板Revの更新、治具、実装性、手直し、在庫、代替品の再評価なども影響します。試作段階では入手性と実装・嵌合の確認を優先し、量産前には採用部品と代替条件を固定して変更管理へつなげます。

IoT機器の選定前に使える確認表

以下の項目を部品仕様、基板設計、筐体設計、試作評価で共有すると、選定条件の抜けを減らしやすくなります。

まとめ

IoT機器の基板用コネクタは、サイズやピッチだけで選定する部品ではありません。接続対象と使い方を起点に、電気特性、外形、実装、環境、保守性、供給継続性の六つを確認することで、試作後の干渉、誤接続、脱落、調達変更のリスクを早い段階で見つけやすくなります。

PCBgogoへ基板製造を依頼する際は、採用するコネクタのフットプリント、固定方法、高さ制約、特に確認したい実装上の注意点を、基板Revとあわせて整理しておくと、製造データに関する確認点を共有しやすくなります。
