HDI基板を小ロットで試作すると、通常の多層基板よりコストが上がる場合があります。ただし、価格差は「HDI基板」という名称だけで決まるわけではありません。ビルドアップ層数、マイクロビア、Via-in-Pad、線幅・線間、材料、検査、初回データ確認、設計変更の回数が重なり、少量では工程準備にかかる費用を分け合いにくくなることが主な理由です。

結論HDI基板の小ロット試作は、構造が複雑で初期工程が少量に分散されるため、コスト圧力が高くなりやすいといえます。一方で、必要な箇所だけに微細配線を使い、仕様と製造データを試作前に固めれば、不要な追加費用や再試作のリスクを抑えられます。

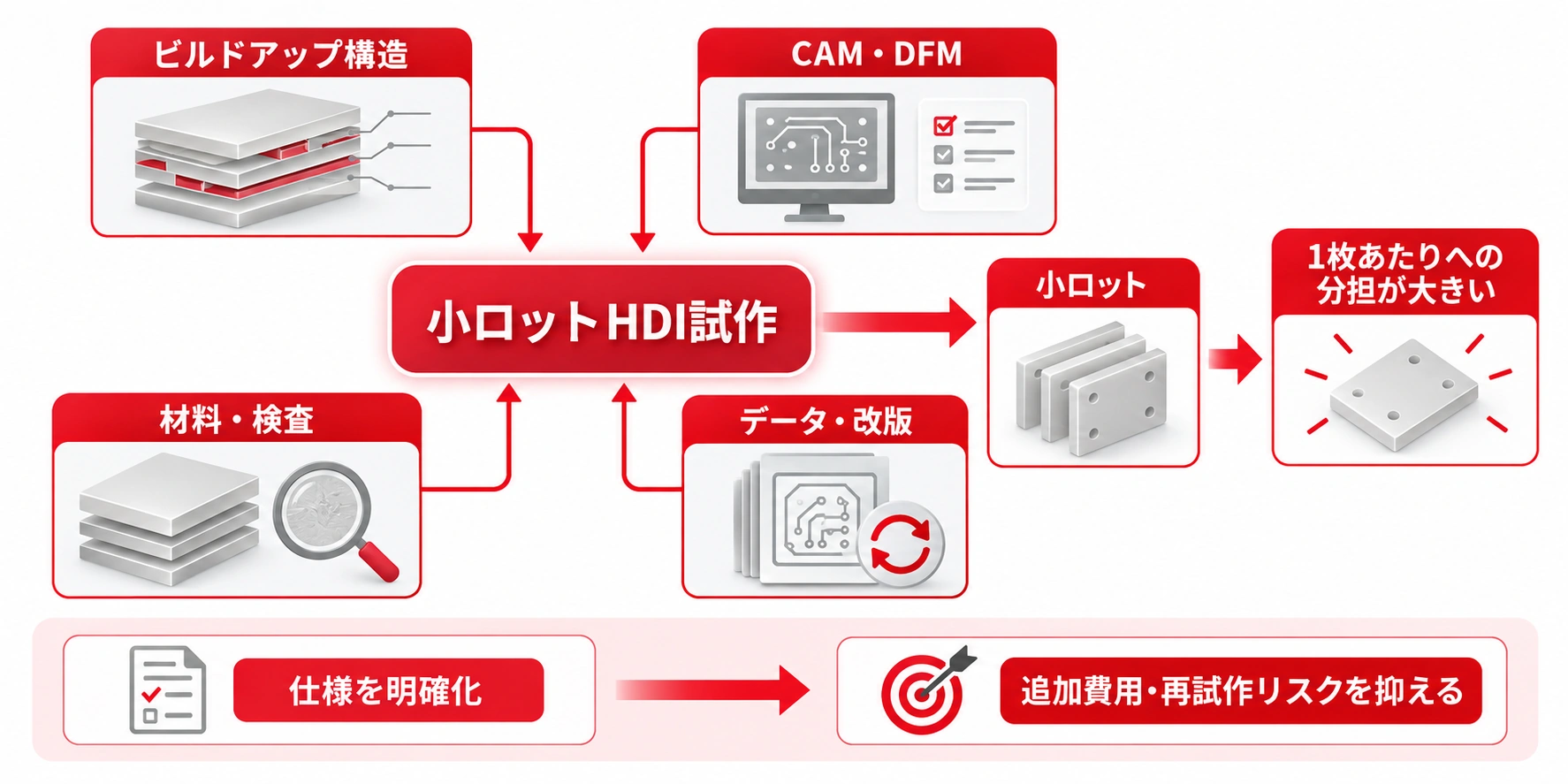

HDI基板の小ロット試作で費用が上がりやすい理由

小ロット試作では、基板そのものの面積や枚数だけでなく、製造前の確認作業が見積もりに影響します。Gerberデータ、ドリルデータ、層構成、ビア構造、材料、表面仕上げ、検査要求を確認し、製造可能な条件へ落とし込む工程は、少量でも必要です。数量が増えるほど一枚当たりに分散される工程準備が、試作では相対的に大きく見えやすくなります。

IPC／JPCAのHDI・マイクロビア資料では、HDIを材料、構造、適合性の確認を伴う設計・製造対象として整理しています。したがって、通常の多層基板と比べると、ビルドアップ層、微細配線、マイクロビアの有無によって、確認すべき項目が増えることがあります。ここで重要なのは、HDIが必ず高価だと決めつけることではなく、どの構造がどの工程・検査を必要にするかを、見積もり前に可視化することです。

コスト要因1｜ビルドアップ構造とマイクロビア

ビルドアップ基板では、絶縁層と導体層を積み上げ、必要に応じてマイクロビアやブラインドビアを使います。接続密度を高められる一方で、層の構成、ビアの接続先、パッド処理、検査方法を設計と製造の両面から確認する必要があります。Via-in-Padを使う場合も、部品実装、表面処理、はんだ付けを含めた条件確認が必要です。

コストを抑えるためにまず行いたいのは、最も複雑な構造を先に決めることではありません。配線が詰まる箇所、通常ビアでは接続できない箇所、外形を超えてしまう箇所を特定し、その部分だけに必要な構造を使えるか検討します。構造を過剰に簡略化して設計不成立になることも避けるべきですが、必要以上に多段のビルドアップ構造を選ばないことは、試作条件を整理する第一歩です。

コスト要因2｜線幅・線間隔・部品ピッチ

細い線幅・線間隔や細かい部品ピッチは、接続密度を上げるための重要な条件ですが、製造ルールとの照合も必要になります。部品のパッド、配線の逃げ方、ビア、ソルダーマスク、隣接ネットの絶縁条件を個別ではなく、同じスタックアップの中で確認します。

ここで有効なのは、配線ルールを無条件に最小化する前に、部品配置、実装面、コネクタ位置、層構成を見直すことです。わずかな配置変更や層構成の調整で通常のルールに収まるなら、工程上の確認項目を抑えられる場合があります。HDI基板の基本的な構造と使いどころは、「HDI基板とは」で確認できます。

コスト要因3｜材料・層数・表面処理・検査

材料、層数、表面処理、検査要求も、HDI基板の小ロット試作コストに関係します。高い耐熱性、低損失、放熱性、特定の表面仕上げ、インピーダンス確認、断面観察などが必要になるかは、信号・電源・熱・信頼性の要求によって変わります。必要な仕様を選ぶことと、すべての高仕様を積み上げることは別です。

例えば、高速信号のためにインピーダンスを管理する場合は、材料、層構成、配線幅・線間、参照面を合わせて確認します。一方、対象ネットや受入条件が明確でなければ、製造者側も必要な仕様を判断しにくくなります。多層基板の受入確認を整理したい場合は、多層基板インピーダンステストも参照してください。

コスト要因4｜初回データ確認と設計変更

小ロット試作では、最初の製造データ確認と、その後の設計変更が総コストへ影響しやすくなります。層名が不明確、ドリル定義が不足、板外形が曖昧、ビア構造と層構成が一致しない、ソルダーマスクやシルクの条件が未確定といった状態では、確認の往復やデータ修正が必要になります。

IPCのDFM資料は、設計段階で製造可能性をレビューすることの重要性を示しています。実務では、完全なデータを渡すことだけでなく、どの仕様が必須で、どこが変更可能かを整理することが有効です。試作の目的が「配線の成立確認」「実装確認」「電気特性確認」「信頼性評価」のどれかを明確にすると、必要な構造と検査を過不足なく選びやすくなります。

コストを抑える設計・発注前のチェックポイント

• 通常の多層基板で成立しない接続・外形制約を先に特定する

• マイクロビア、ブラインドビア、Via-in-Padを必要な箇所に限定できるか確認する

• 板厚、層構成、材料、表面仕上げ、検査要求を試作前に整理する

• Gerber、ドリル、外形、層構成、製造指示を同じ版でそろえる

• 試作の評価目的と、変更可能な仕様・変更できない仕様を明確にする

• 数量、板サイズ、必要な納期、後続の量産予定を見積もり時に共有する

HDI基板の小ロット試作では、単価を下げるためだけに仕様を削るのではなく、必要な仕様を早く確定することが重要です。複数案がある場合は、最小構成の案と、将来の量産・機能拡張を見据えた案を分けて見積もり、どの条件がコスト差を生むかを比較します。

小ロット試作で見積もりを比較するときの注意点

複数の見積もりを比較するときは、単価だけでは判断できません。層数、ビア構造、線幅・線間、材料、表面仕上げ、検査、工程確認、数量、納期が同じかを先にそろえます。入力条件が異なる見積もりを比べると、一見安い案が必要な検査や特殊構造を含んでいない場合があります。

PCBgogoへHDI基板の小ロット試作を相談する際は、数量や板サイズだけでなく、層構成、候補のビア構造、材料、表面仕上げ、検査要求、試作の目的、後続の量産予定を整理して共有してください。仕様がそろうほど、比較可能な見積もりを得やすくなります。

HDI小ロット試作のコスト確認チェックリスト

• 数量、板サイズ、層数、層構成は確定しているか

• マイクロビア、埋め込みビア、Via-in-Padは必要な箇所に限定されているか

• 線幅・線間、部品パッド、インピーダンス要求は明確か

• 材料、表面仕上げ、検査・評価項目は目的に合っているか

• Gerber、ドリル、外形、層構成、製造指示は同じ改版でそろっているか

• 初回工程費と一枚当たりの加工費を区別して確認しているか

プリント基板の見積もりを確認する

よくある質問

HDI基板の小ロット試作は必ず高くなりますか？

必ず同じ割合で高くなるわけではありません。構造、マイクロビア、材料、検査、数量、初回の工程確認、設計変更の有無によって変わります。通常多層板で成立するかも含め、必要な条件を整理して比較します。

コストを下げるためにマイクロビアを減らしてもよいですか？

必要な接続や信号・電源条件を満たせることが前提です。配線が詰まる箇所とビア構造を確認し、通常ビアや部品配置の見直しで成立する部分だけを比較してください。

見積もり前に最も重要な準備は何ですか？

層構成、ビア構造、材料、表面仕上げ、検査要求、Gerberとドリルデータをそろえることです。加えて、試作で何を評価するかを明確にすると、必要な工程と仕様を選びやすくなります。

まとめ

HDI基板の小ロット試作は、複雑な構造と初期工程の確認が少量に分散されるため、コストが上がりやすい条件があります。しかし、必要なビルドアップ構造だけを選び、設計データと検査要求を整え、同一仕様で見積もりを比較すれば、不要な追加費用と再試作のリスクを抑えられます。価格だけでなく、試作の目的と製造確認の範囲までそろえて判断してください。
