「ガラス基板」と「有機基板」のどちらを選ぶかは、材料名だけでは決められません。本記事では、半導体パッケージ基板のコア材に焦点を当て、ガラスコア基板と有機コア基板の違い、ガラスが検討候補になる条件、切り替え前に確認したい評価項目を整理します。なお、ここでいうガラス基板は、FR-4などに補強材として使われるガラスクロスではなく、ガラスをコア材に用いる半導体パッケージ基板です。

重要ポイントガラスコア基板は、大型パッケージの平坦性や寸法安定性、高密度配線などが課題になったときの検討候補です。一方で、TGV形成、ガラスの脆性、界面応力、工程成熟度も評価が必要です。有機基板から一律に置き換えるのではなく、パッケージ全体の要求性能と製造条件で選びます。

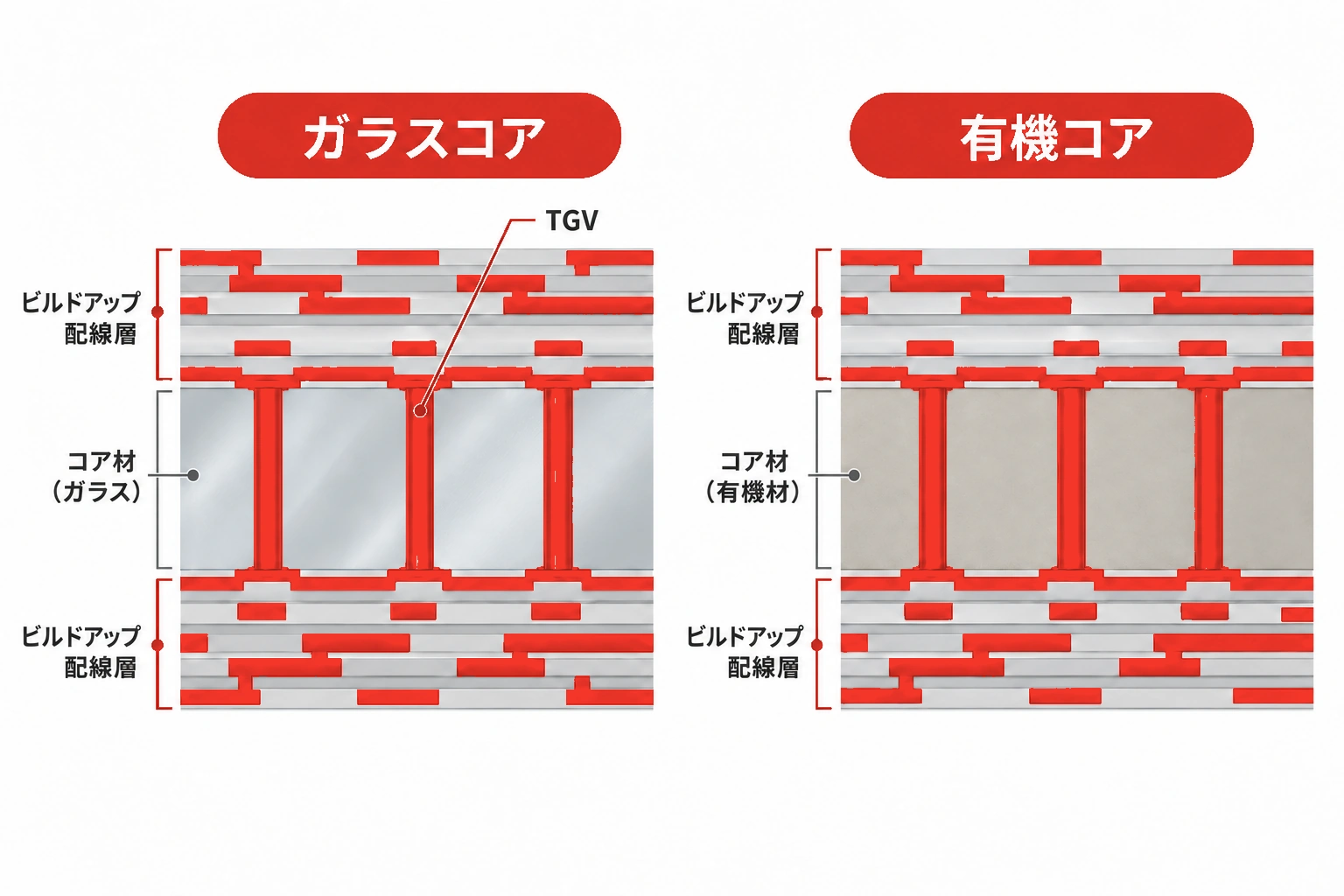

ガラス基板とは？半導体パッケージ用「ガラスコア」の役割

半導体パッケージ基板は、チップと外部回路を電気的・機械的につなぐ部材です。その内部のコアは、基板の土台として剛性や寸法安定性を支え、表裏の配線層やビルドアップ層と組み合わさって接続を構成します。

ガラスコア基板は、このコア材にガラスを用いる構造です。ガラスコアを採用しても基板全体がガラスだけでできるわけではなく、樹脂絶縁層や銅配線などを重ねた構成があり得ます。材料の比較では、コアだけでなく積層構成まで確認する必要があります。

ガラスコアを貫通して上下の配線層を接続するビアは、TGV（Through Glass Via）と呼ばれます。TGVはガラス特有の加工・金属充填・界面設計を伴うため、穴径やピッチだけでなく、クラックや熱応力を含めて評価します。

ガラス基板と有機基板の違いを比較

ガラスコアと有機コアの差は、材料の性質だけでなく、配線層、ビア構造、製造工程を含むパッケージ全体で現れます。次の表は一般的な比較観点であり、個別材料や設計条件によって結果は変わります。

ガラスコアには平坦性や剛性などが期待される一方、それだけで配線密度や量産歩留まりが決まるわけではありません。比較する際は、材料グレード、パッケージ寸法、積層条件、評価方法を揃え、仕様書や実測結果で判断します。

ガラスコア基板が検討候補になるのはどんなとき？

ガラスコアは、現在の有機コア基板で要求を満たしにくい課題が明確になったときに検討する選択肢です。例えば、パッケージの大型化に伴い、工程中や実装時の反り・寸法変化が設計上の制約になっている場合は、コア材の平坦性や熱膨張特性を含めて比較する意味があります。

また、チップレットなど複数のチップを一つのパッケージに集積し、配線密度や接続位置の精度が厳しくなる場合も候補になり得ます。ただし、微細配線の実現性はコア材だけではなく、ビルドアップ層、露光・形成工程、ビア設計、検査能力との組み合わせで決まります。

したがって、「大型だからガラス」「高密度だからガラス」と材料名から決めるのではなく、現行構造で生じている反り、位置合わせ、配線、熱機械信頼性の課題を特定し、その課題にガラスコアがどこまで寄与するかを試作・評価で確かめます。

有機基板を継続する選択が合理的なケース

現行の有機基板で必要な寸法、配線密度、信頼性を満たし、製造・調達の再現性が確認できているなら、材料を変更しない判断にも合理性があります。既存工程や供給網を活用できることは、立ち上げリスクや評価負荷を抑えるうえで重要です。

また、有機材料や積層技術も継続的に改良されています。「有機基板は限界に達した」「ガラスに置き換わる」と一般化するのではなく、現行の設計課題が材料変更を正当化するほど大きいか、工程変更後の性能・コスト・供給リスクまで含めて比べます。

試作段階では、ガラスと有機の両案を同じ評価項目で比較できると判断しやすくなります。要求を満たす既存案を基準に置き、材料変更による改善点と追加課題を分けて記録します。

材料を切り替える前に確認したい設計・評価項目

ガラスコアを評価するときは、材料のカタログ値だけで結論を出さず、パッケージの構造と製造条件に結びつけて確認します。少なくとも次の項目を設計・製造・品質の関係者間で揃えておくと、比較の抜けを減らせます。

• パッケージ要求：外形寸法、チップ数、I/O数、配線密度、層構成、許容反りを整理します。

• 熱機械条件：チップ、コア、ビルドアップ材、接合材のCTE差を確認し、リフローや温度サイクル後の反り・応力を評価します。

• TGVと界面：ビア径・ピッチ・アスペクト比、銅充填、ガラスと金属の界面、加工起因の欠陥やクラックを確認します。

• 工程・検査：積層、配線形成、個片化、搬送、外観・電気検査が対象構造に適合するか、工程能力と歩留まりの確認方法を決めます。

• 調達・総コスト：材料の入手性、試作から量産までの供給体制、追加評価、設備・工程変更を含む総コストを比較します。

特にTGVでは、ビア形成条件や銅充填だけでなく、熱履歴による応力、界面の剥離・滑り、ガラスのクラックを評価対象に含める必要があります。ガラス基板とTGVの熱機械信頼性を扱った査読レビューでも、脆性やクラック、応力管理、界面、長期信頼性データの不足が課題として整理されています。したがって、最終判断は仕様書と対象構造での試作・信頼性評価に基づけます。

本記事で扱う半導体パッケージ用コア材と一般的なプリント基板製造は対象領域が異なります。一般的なプリント基板のサービス情報は、PCBgogoのホームページでご確認いただけます。

まとめ｜「ガラスか有機か」ではなく課題から選ぶ

ガラスコア基板は、大型パッケージの平坦性や寸法安定性、高密度配線などを検討するときの選択肢です。一方で、TGV形成、脆性、界面応力、工程・調達の成熟度を合わせて評価しなければなりません。

有機基板も、現行要求を満たし、工程や供給の再現性が取れているなら引き続き合理的な選択です。材料の優劣を先に決めるのではなく、解決したい課題と評価条件を明確にし、パッケージ全体で比較することが重要です。
