FPCでディスプレイやカメラなどの高速信号を接続する場合、線幅だけを調整しても特性インピーダンスは決まりません。信号の立ち上がり時間、配線長、インターフェースの要求に加え、FPCの積層やカバーレイ、基準面、コネクターまで含めて確認する必要があります。本記事では、目標値の決め方から製造側とのすり合わせ、TDRを使った評価までを整理します。

FPCの高速信号でインピーダンス制御が必要になる条件

「高速かどうか」はデータレートだけでは判断できません。信号の立ち上がり・立ち下がりが速く、配線の電気的な長さが無視できなくなると、配線を伝送線路として扱い、反射や波形の乱れを検討する必要があります。一方、データレートが高くても、信号の変化や配線条件によっては制御インピーダンスが必須とは限りません。

まず、インターフェース仕様や送受信デバイスの資料から信号方式、目標インピーダンス、許容差、終端条件を確認します。そのうえで配線長や分岐、コネクターを含む伝送経路を見て、制御インピーダンスが信号品質に必要か判断します。データレートだけから数値を選んだり、よく使われる値をそのまま全信号へ当てはめたりしないことが出発点です。

目標インピーダンスはインターフェース要件から決める

特性インピーダンスは、信号が伝わる線路の電圧と電流の関係を表す値です。設計では、単端か差動か、どの導体を基準にするか、どの条件で許容差を評価するかを明確にします。目標値は対象インターフェースの仕様、送受信側の要求、システムの信号品質条件を基に決め、設計資料に記載します。

その際、信号名だけでなく、対象層、配線区間、基準構造、必要な公差、評価方法も合わせて整理します。目標値が決まっていないまま製造データを渡すと、どの配線をどの基準で確認するかが曖昧になりやすいため、回路・レイアウト・製造の関係者間で前提をそろえてください。

FPCの積層と配線形状が特性インピーダンスに影響する

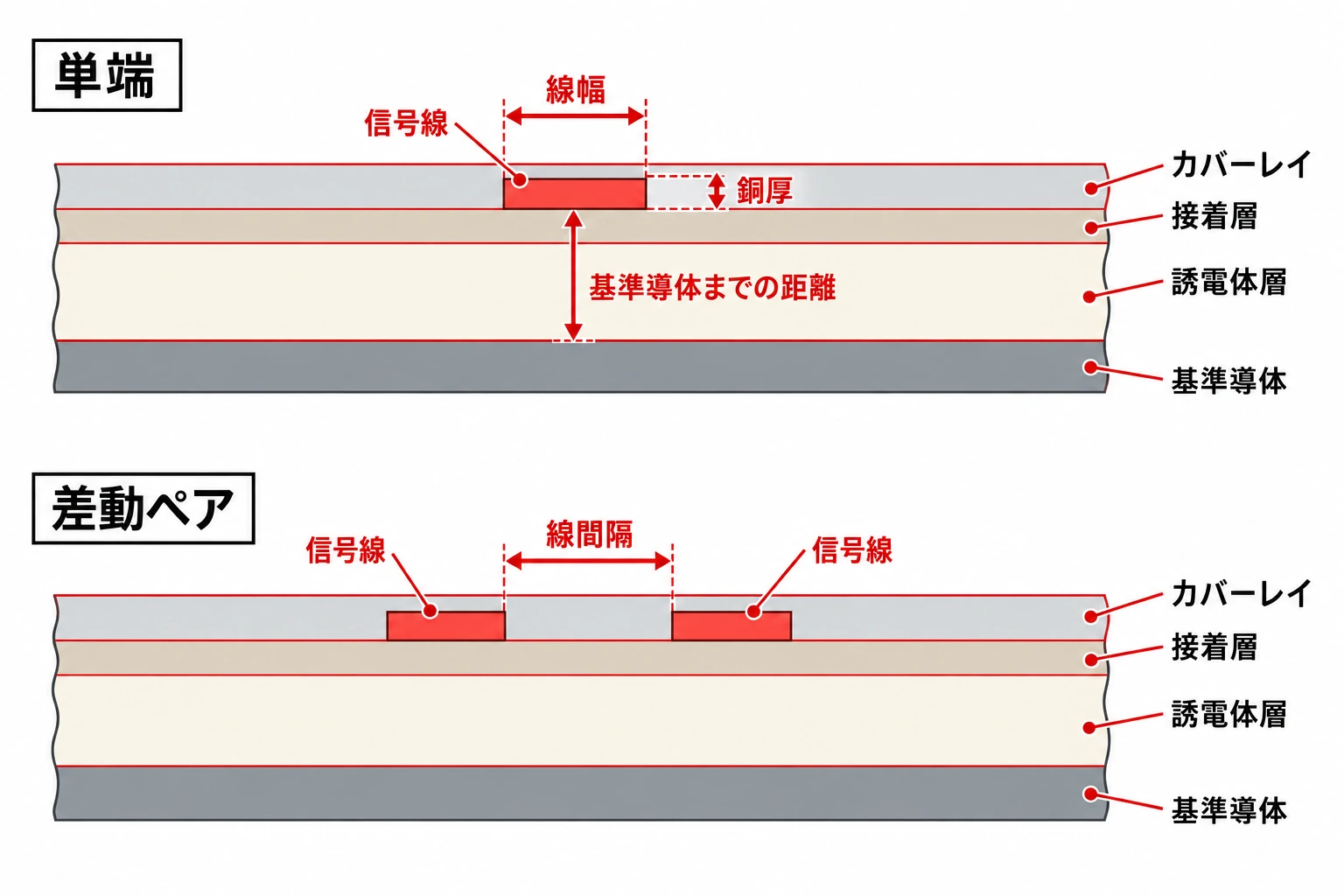

特性インピーダンスは線幅だけで決まるものではありません。信号銅の厚さや幅、隣接する基準導体までの距離、誘電体の電気特性、差動線の間隔など、伝送線路の断面構造が関係します。FPCでは基材に加えて接着層、カバーレイ、シールド構造なども含めた完成時の積層を前提に考える必要があります。

そのため、剛性基板向けの一般的な線幅計算式やオンライン計算機にFPCの寸法だけを入れて、製造線幅を決定するのは避けます。計算結果を設計の初期検討に使う場合でも、材料特性や完成後の構造が実際のFPCと一致しているか確認し、最終的な線幅・間隔は製造側と調整します。材料を変更した場合も、誘電特性や厚さの変化が伝送特性に及ぼす影響を再確認します。

差動配線でも基準面とリターン経路を確認する

差動信号は2本の線の間だけで電流が流れると考えがちですが、実際の伝送特性は線間結合や周囲の導体構造にも左右されます。差動ペアの間隔や長さだけでなく、基準面の連続性、層構成、コネクターでの端子配置を含めて経路全体を確認します。基準面の切れ目や大きな構造変化がある場合は、リターン経路や電磁結合に影響しないか検討が必要です。

コネクター、パッド、ビア、分岐、層変換は線路形状が変わる箇所です。不要な分岐や急な形状変化を抑え、重要な遷移部はシミュレーションまたは実測で評価します。小型機器で接続方式とコネクター周辺の設計条件を整理する場合は、「基板対基板コネクターと基板対FPCコネクターの違い」も参考になります。

屈曲するFPCでは、折り曲げによる経路や形状の変化も電気特性の確認対象です。動的屈曲の機械設計や寿命評価は、「ヒンジ部FPCの繰り返し屈曲設計」で扱っています。高速信号が屈曲部を通る場合は、必要な開閉状態を含めて機械特性と信号品質を一緒に評価します。

製造側と積層・公差を合わせてTDRで確認する

製造データを渡す前に、対象信号、目標インピーダンスと許容差、単端／差動の別、信号層、基準層、完成時の積層条件を明記します。線幅や間隔は、FPCの材料と構造、製造工程による寸法変化を踏まえて製造側とすり合わせます。必要な場合は、どの構造を代表するテストクーポンを設けるか、測定範囲や判定基準をどうするかも事前に合意します。

TDRは伝送線路からの反射を時間軸で観測し、特性インピーダンスを確認する方法の一つです。テストクーポンを用いる場合は、実製品の対象信号層と主要な断面構造を代表しているか確認します。クーポン測定は対象線路そのものの全区間を直接評価するものではなく、試験構造、測定位置、装置の分解能などの影響も受けます。挿入損失、クロストーク、アイ波形などのシステム性能は、インピーダンス測定だけで代替せず、インターフェースと製品要求に応じた検証方法を別途決めます。

まとめ

FPCの高速信号設計では、データレートだけでなく信号エッジ、配線長、インターフェース要件からインピーダンス制御の要否を判断します。目標値を決めた後は、線幅・間隔だけでなく、完成積層、基準面、コネクターや層変換まで含めて伝送路を確認し、製造側と条件をそろえます。TDRやテストクーポンを使う際も、何を代表して測るのかを明確にし、必要なシステムレベル評価を組み合わせてください。

基板の設計・製造に関する情報はPCBgogoのホームページでもご確認いただけます。具体的な積層や製造条件は、設計データと要求仕様に基づく個別確認が必要です。

よくある質問

FPCのインピーダンスは何Ωに設定すればよいですか？

一律の値はありません。対象インターフェースや送受信デバイスの要求から目標値と許容差を決め、単端／差動の別や基準条件も明記してください。

FPCの特性インピーダンスは線幅だけで調整できますか？

線幅は重要な要素の一つですが、銅厚、基準導体との距離、誘電体特性、カバーレイ、接着層、差動線間隔なども影響します。完成する積層構造を基に検討します。

TDRのクーポン測定で製品全体の信号品質を確認できますか？

クーポンは指定した線路構造のインピーダンス確認に使えますが、システム全体の挿入損失やクロストーク、受信波形までは単独で評価できません。製品の要求に応じた追加検証が必要です。
