Appleが折りたたみiPhone「iPhone Duo」を発表し、折りたたみスマートフォンへの関心が高まっています。

折りたたみスマホのヒンジ部では、開閉のたびにFPCが繰り返し曲がるため、通常の組立時に一度だけ曲げる配線とは異なる設計・評価が必要です。断線を防ぐには、曲げ半径だけで判断せず、FPCの断面構成、銅箔の位置、配線形状、ヒンジの動き方を一体で確認します。

ヒンジ部FPCでは組立時の曲げと動的屈曲を分けて考える

FPCの曲げには、組立時に形状を整えて固定する「静的な曲げ」と、使用中に繰り返し動く「動的屈曲」があります。折りたたみスマホのヒンジ部は後者にあたり、開閉角度だけでなく、FPCがどこを支点に、どの経路を通って動くかが疲労に関わります。

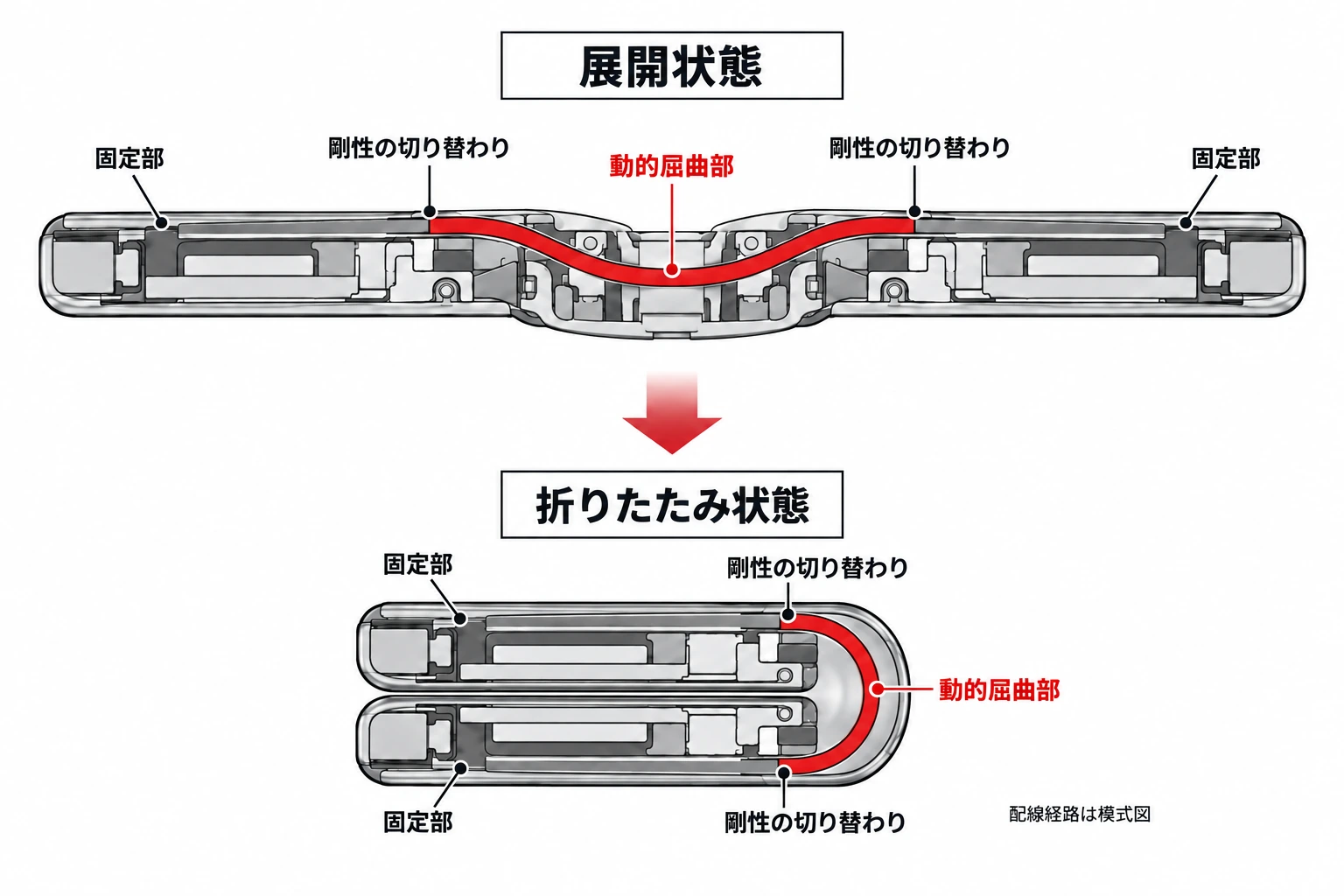

まず機構図上で、繰り返し動く領域、固定される領域、剛性が切り替わる境界を分けて示します。平面上の配線図だけでは、筐体やヒンジに拘束された状態の曲げ方を把握しきれません。折りたたみ動作中にFPCが引っ張られる、ねじれる、局所的に折れ込む箇所がないか、実際の取り回しと合わせて確認しましょう。

曲げ半径と断面構成から銅のひずみを考える

曲げ半径は重要な条件ですが、単独では屈曲寿命を判断できません。FPCを複数層の複合構造として見ると、曲げの中立軸から離れた層ほど、曲げに伴う引張・圧縮ひずみが大きくなります。銅箔がどの位置にあるか、基材・接着層・カバーレイを含む総厚や厚みのバランスがどうなっているかによって、導体にかかる負荷も変わります。

そのため、設計確認では曲げ半径に加えて、屈曲部の層数、銅箔の種類と厚さ、カバーレイや接着層を含む断面を揃えて検討します。材料や積層の異なるFPCに同じ半径比をそのまま当てはめることはできません。必要な寿命や機構条件を伝えたうえで、採用する構造と加工上の制約をFPCメーカーに確認してください。

動的屈曲部は配線形状と部品配置を簡潔に保つ

繰り返し曲がる領域では、急な方向転換や局所的な幅・銅量の変化が応力の集中につながる可能性があります。配線は可能な範囲で滑らかにつなぎ、屈曲部の前後で急に幅を変えたり、銅が局所的に集中したりしない形状を検討します。複数層に配線する場合も、層構成や信号の要件を踏まえて配置を確認します。

また、パッド、ビア、部品、補強板の端部など、局所的に剛性や形状が変わる要素は、主要な動的屈曲領域と重ならない配置を基本に検討します。ただし、すべての設計で一律に禁止位置を決められるわけではありません。ヒンジの軌跡、固定方法、FPCの構造を基に、屈曲する範囲と剛性変化の位置関係を確認することが大切です。

高速信号や電源線が屈曲部を通る場合は、機械的な耐久性だけでなく、開閉前後の電気的特性も評価対象に含めます。配線方式を変更する際は、信号品質や電流容量などへの影響も合わせて検討しましょう。

実際のヒンジ動作を再現して屈曲を評価する

屈曲評価では、平板状の試験片を単純に曲げるだけでなく、製品での固定点、配線経路、可動範囲を可能な範囲で再現します。開閉速度、停止位置、周囲温度などの条件は製品の使用想定から定め、評価条件として記録します。目標回数や合否基準も製品要求に基づいて設定し、特定メーカーの試験回数をそのまま一般基準として扱わないようにします。

試験中または試験前後には、導通や抵抗値の変化、外観上の亀裂・しわ・剥離などを確認します。高速信号が通る場合は、必要に応じて屈曲前後の伝送特性も確認対象に加えます。設計段階で「どの動きを、どの条件で、何を測って判定するか」を関係者間で合わせることで、問題が起きたときに構造・材料・配線のどこを見直すか判断しやすくなります。

まとめ

折りたたみスマホのヒンジ部FPCでは、組立時の曲げと開閉に伴う動的屈曲を区別し、機構の実際の動きに沿って設計を確認します。曲げ半径に加え、断面構成と中立軸、銅箔の位置、配線形状、部品や補強板の配置を関連づけて検討することが重要です。屈曲寿命は一律の倍率や回数だけでは決められないため、目標条件を明確にしてFPCメーカーと構造を確認し、実機構に近い方法で評価します。

基板設計や製造に関する情報を確認する際は、PCBgogoのホームページもご覧ください。個別のFPC構造や対応条件については、設計データと製品要求に基づく確認が必要です。

よくある質問

FPCの曲げ半径は厚さの何倍にすればよいですか？

一律に適用できる倍率はありません。静的曲げか動的屈曲か、層数、総厚、銅箔の位置、材料、ヒンジの動き方で条件が変わります。目標寿命と断面構成を揃え、FPCメーカーの設計条件と評価結果を確認してください。

ヒンジ部FPCの屈曲寿命はどう確認しますか？

実際の固定方法と配線経路、開閉動作をできるだけ再現して評価します。回数や速度、環境条件、電気的・外観的な判定基準は、製品要求に基づいて試験前に決めます。

動的屈曲部にビアや部品を配置できますか？

局所的な剛性変化や応力集中につながる可能性があるため、主要な屈曲領域から離すことを基本に検討します。配置の可否は、FPC構造とヒンジ機構、屈曲範囲を踏まえて個別に確認します。
